QFX5240冷却系统

风扇模块

QFX5240 在交换机后部安装了四个可热插入和可热拔除的现场更换风扇模块 （QFX5240-2U-FANAO）。每个风扇模块包含两个 80 mm x 80 mm 的反向旋转转子。

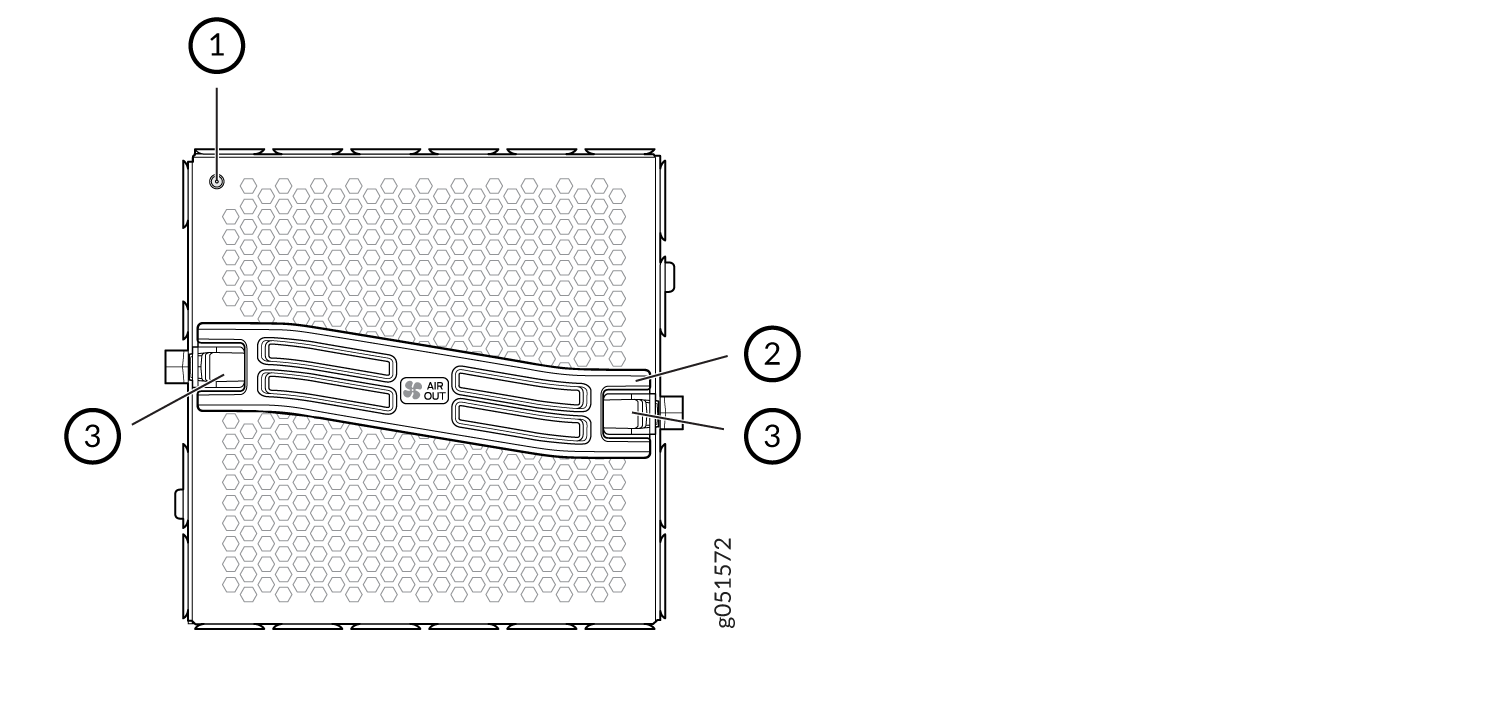

QFX5240 中的风扇模块是专为端口到 FRU 气流而设计的 FRU，也称为气流流出 （AFO） 或从前至后的气流。风扇模块的编号为 0 到 3。每个风扇模块高 2-U，并有一个相关的 LED 来指示其状态。请参阅 图 1。

注意：

风扇速度因内部组件、光学模块的温度和环境温度而异。风扇运行的最高速度取决于配置的环境温度。随着风扇转速的增加，风扇消耗的功率也随之增加。因此，当温度较高时，设备会消耗更多功率，因为风扇运行速度更快，以便将机箱的工作温度维持在配置的限制内。

QFX5240交换机必须在安装所有四个风扇模块的情况下运行。如果需要更换有故障的风扇模块，请参阅 从 QFX5240 交换机卸下风扇模块。

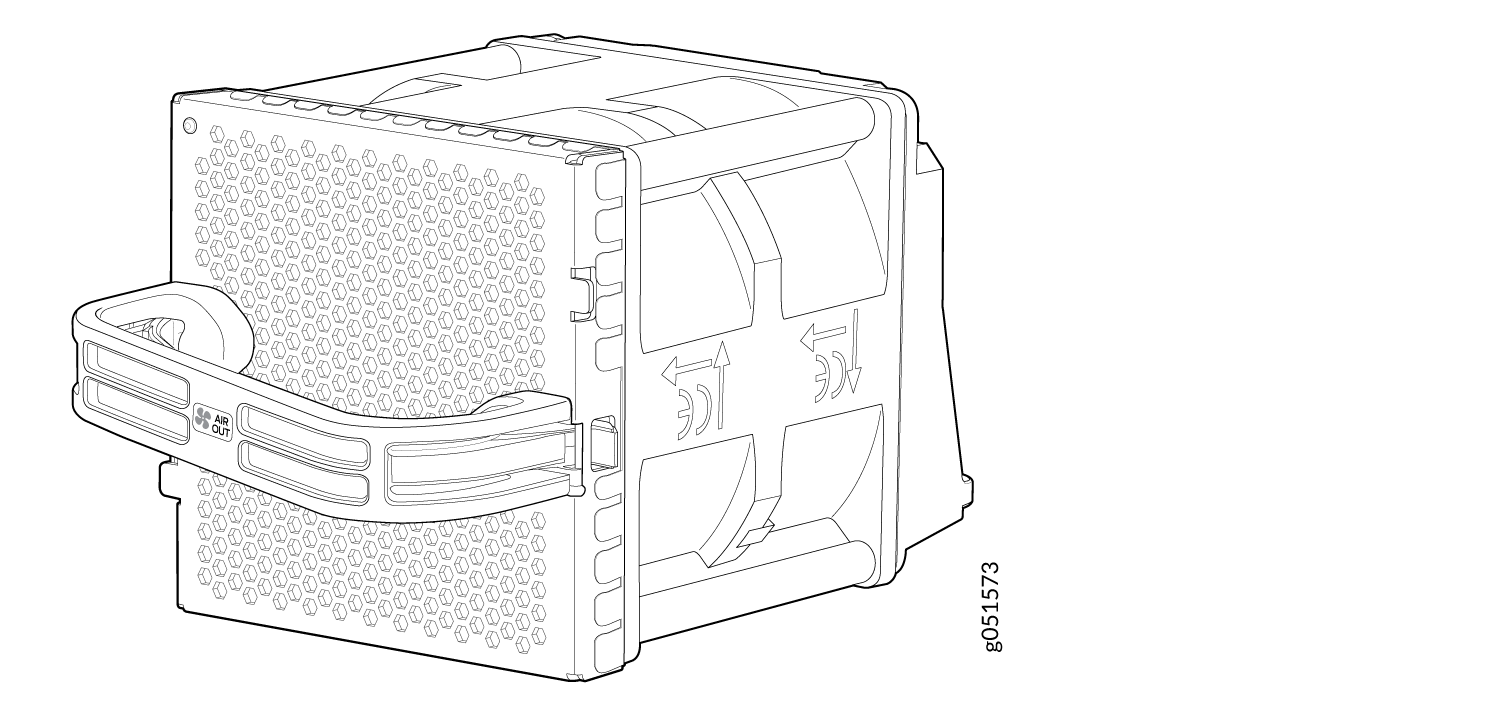

每个风扇模块都有一个双色状态 LED。请参阅 图 2。

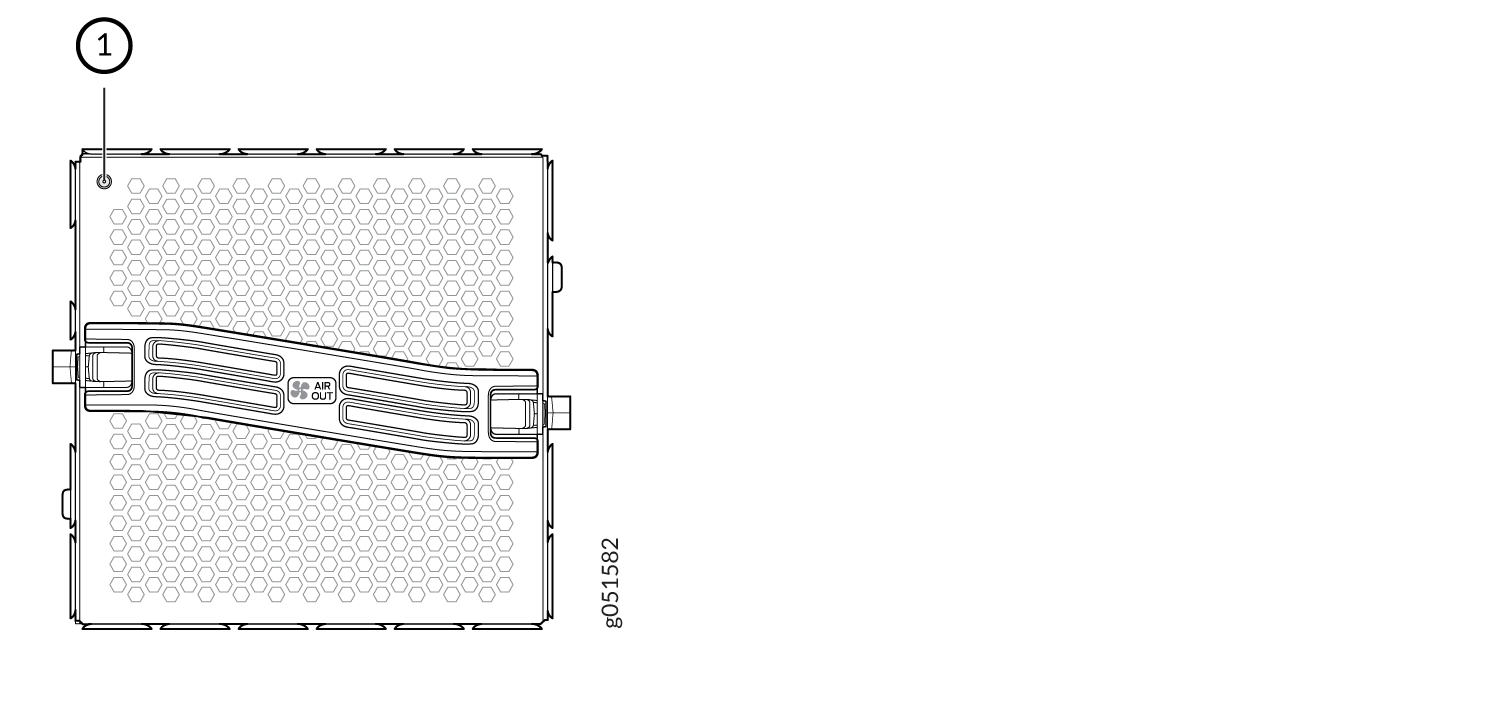

风扇模块状态 LED 的行为如表 1 所示。图 3 显示了 QFX5240-64OD 的风扇模块 LED。

表 1：风扇模块状态 LED

颜色	州	描述
绿	稳定开启	风扇工作正常。
红	稳定开启	设备故障和故障。
未点燃的	关闭	风扇模块输入电源故障。

在正常运行条件下，风扇模块以中等速度运行。机箱内的温度传感器监控机箱内的温度。

如果风扇模块发生故障或机箱内部的环境温度高于可接受的范围，系统将发出告警。如果机箱内部的温度高于阈值温度，系统将自动关闭。

气流

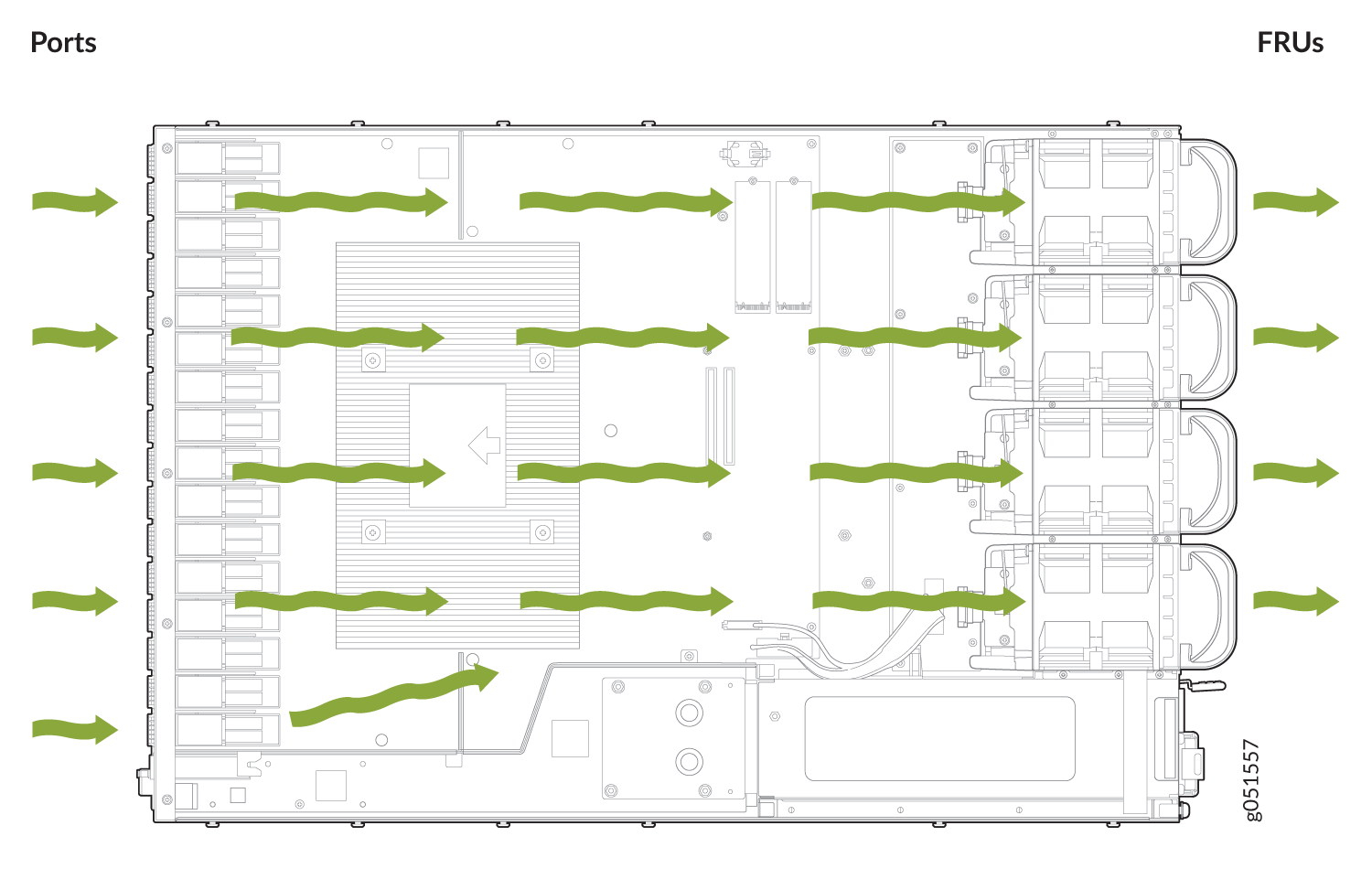

该交换机具有从前到后（气流流出或 AFO）冷却系统。交换机将机箱前部的空气拉向风扇模块，风扇模块将交换机中的空气排出。请参阅 图 4。

电源冷却系统

QFX5420电源模块 （PSM） 安装在机箱后部。PSM 是自冷却的。每个 PSM 都有自己的风扇，并由自己的内部冷却系统冷却。

注意：

PSU 风扇速度由 PSU 的内部微控制器固件调节。该速度从 4000 RPM 到 28,000 RPM 不等，具体取决于负载条件和温度变化。

警告：

PSU 风扇速度变化在 18,000 RPM 至 28,000 RPM 的范围内，具体取决于 PSU 内部较高的温度条件，这不会影响系统功能或 PSU 风扇的使用寿命。

QFX5420交换机中的 PSM 支持从前至后的气流（气流流出或 AFO）。
