快速通道到机架安装和电源
总结 此过程将指导您完成在机架中安装 QFX5230-64CD 交换机并将其连接到电源的最基本步骤。
您可以使用 QFX5230-2RU-4PRMK 机架安装套件 （RMK） 将 QFX5230-64CD 交换机安装在四柱机架上。我们将引导您完成使用 QFX5230-2RU-4PRMK RMK 安装 QFX5230 交换机的步骤。
在安装交换机之前，请查看：
在机架中安装 QFX5230-64CD 交换机
确保您拥有以下可用工具和部件：
-
ESD 接地带 - 未提供。
-
一对连接到机箱的侧面安装支架 — 随 RMK 一起提供。
-
一对连接到机架柱的前后安装导轨，随 RMK 一起提供。
要将设备安装在四柱机架上：
- 将开关放在平坦、稳定的表面上。
- 将 ESD 接地腕带的一端缠绕并固定在裸露的手腕上，然后将另一端连接到现场 ESD 点。
- 要将侧面安装支架连接到机箱，请将安装支架上的锁孔对齐机箱上的肩部螺钉。将安装托架滑向机箱后部。
图 1：安装侧面安装支架
-
通过将后浮动导轨滑入前导轨来组装安装导轨。
图 2：组装安装导轨
将安装导轨安装在机架上。
将后安装导轨的导向块与后柱孔对齐。将后安装导轨拉向机架前部，将导轨锁定到位。当闩锁锁定到相应的机架孔中时，您会听到明显的咔嗒声。
图 3：安装后安装导轨
将前安装导轨的导块与前柱孔对齐。将前安装导轨推向机架后部，将导轨锁定到位。当闩锁锁定到相应的机架孔中时，您会听到明显的咔嗒声。
图 4：安装前安装导轨
- 目视确保前后闩锁锁定在安装导轨上。安装导轨应牢固地安装在机架上。
图 5：对齐侧面安装支架
抬起设备并将其放置在机架前面，将侧面安装支架与安装导轨对齐。将设备滑入机架安装导轨的通道中。
推动机箱。
图 6：将设备滑入机架
将机箱固定到机架上并拧紧翼形螺钉。
图 7：拧紧翼形螺钉
连接电源
将 QFX5230-64CD 交换机接地
要将 QFX5230-64CD 交换机接地，请执行以下操作：
- 将接地电缆的一端连接到适当的接地，例如机架。
- 将连接到接地电缆的接地片放在侧面板上的保护接地端子上方。

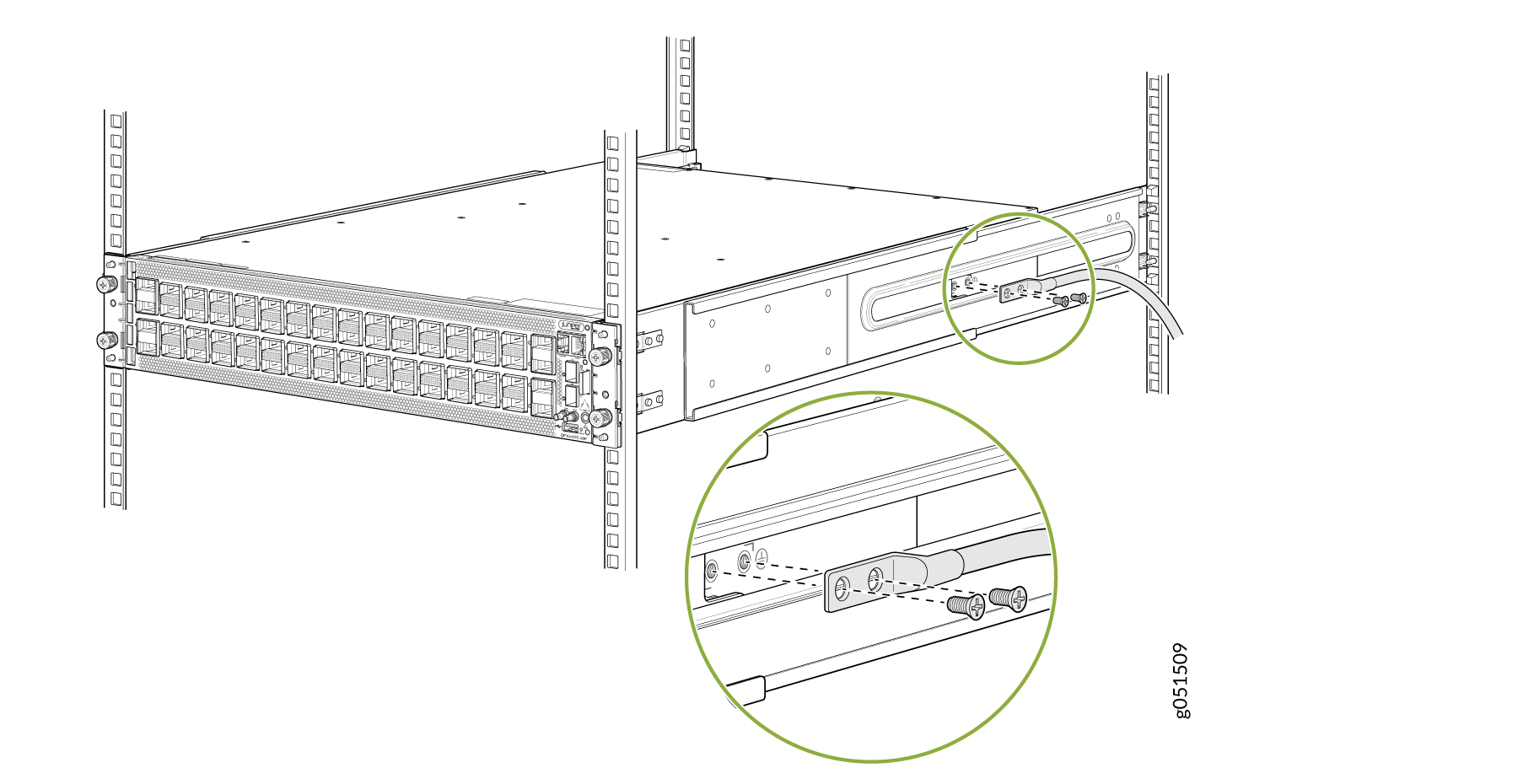

图 8：将接地线连接到 QFX5230-64CD
-
使用 10-32 x .25 英寸将接地片固定到保护接地端子上。带 #10 分体式锁紧垫圈的螺钉。
-
修整接地电缆。确保电缆不会阻挡或接触其他设备组件，并且不会悬垂在人们可能绊倒的地方。
连接电源线并打开交换机电源
有关支持的 AC 电源线规格的信息，请参阅 表 2。
要连接电源线，请执行以下操作：
-
确保电源完全插入交换机的后面板并固定闩锁。
-
如果交流电源插座有电源开关，请将其关闭。
-
将电源线插入交流电源插座。
将电源线耦合器插入交换机的电源插座。
-
如果交流电源插座有电源开关，请将其打开。插入后，交换机会立即开机。QFX5230-64CD 没有电源开关。
-
检查电源上的 LED 是否呈绿色常亮。如果 LED 一直熄灭，请断开电源和电源。您需要更换电源。
