QFX5230-64CD 冷却系统

风扇模块

QFX5230-64CD 交换机同时适用于从前至后 （AFO） 和从后至前 （AFI） 气流。交换机可以按以下两个气流方向之一订购：

气流流入 - 空气通过背面现场可更换单元 （FRU） 中的通风口进入交换机。

气流出 - 空气通过端口面板通风口进入交换机。

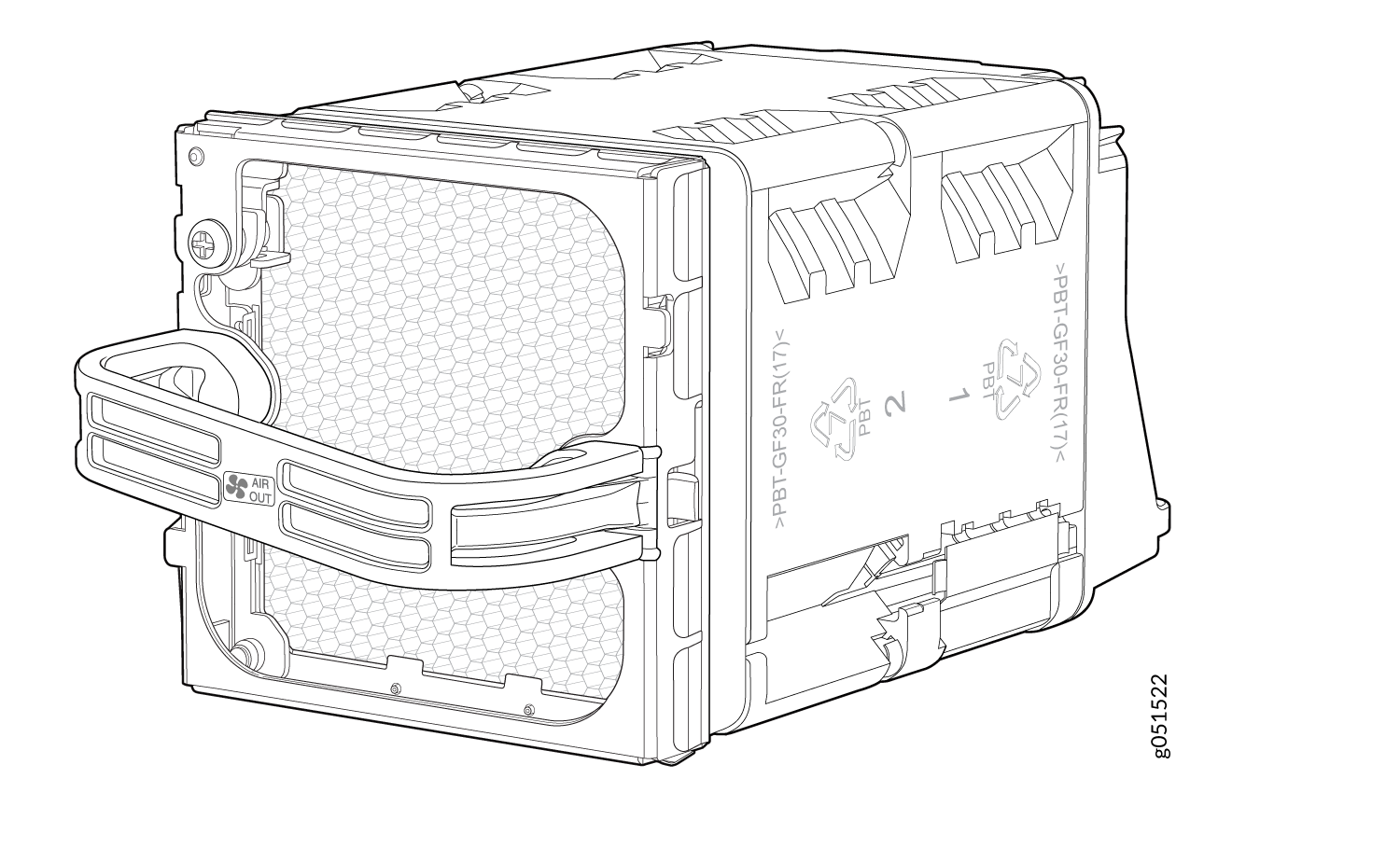

对于从前至后的气流，插入机箱后侧的风扇模块将空气从系统中吸出。为了允许进气，前面板上设有通风口。对于从后至前的气流，插入机箱后侧的风扇模块将空气推入系统，前面板上提供的通风口允许出风口。每个风扇模块内部有两个 80mm x 86mm 的反向旋转转子。该系统可以处理单个转子故障。任何其他风扇/转子故障都会导致交换机过热，从而触发机箱报警并关闭交换机。

表 1：风扇模块

风扇 FRU	描述	气流	颜色
QFX5230-64CD-FANAO	出风，端口至 FRU 气流	前 - 后	瞻博网络金牌
QFX5230-64CD-FANAI	进气、FRU 到端口的气流	背面 - 正面	绿色

注意：

风扇转速根据内部组件、光学模块和环境温度的温度而变化。风扇运行的最大速度取决于配置的环境温度。随着风扇转速的增加，风扇消耗的功率也随之增加。因此，当温度较高时，设备会消耗更多电量，因为风扇运行速度更快，可将机箱的工作温度保持在配置的限制内。

风扇模块有两种型号，具有不同的气流方向：

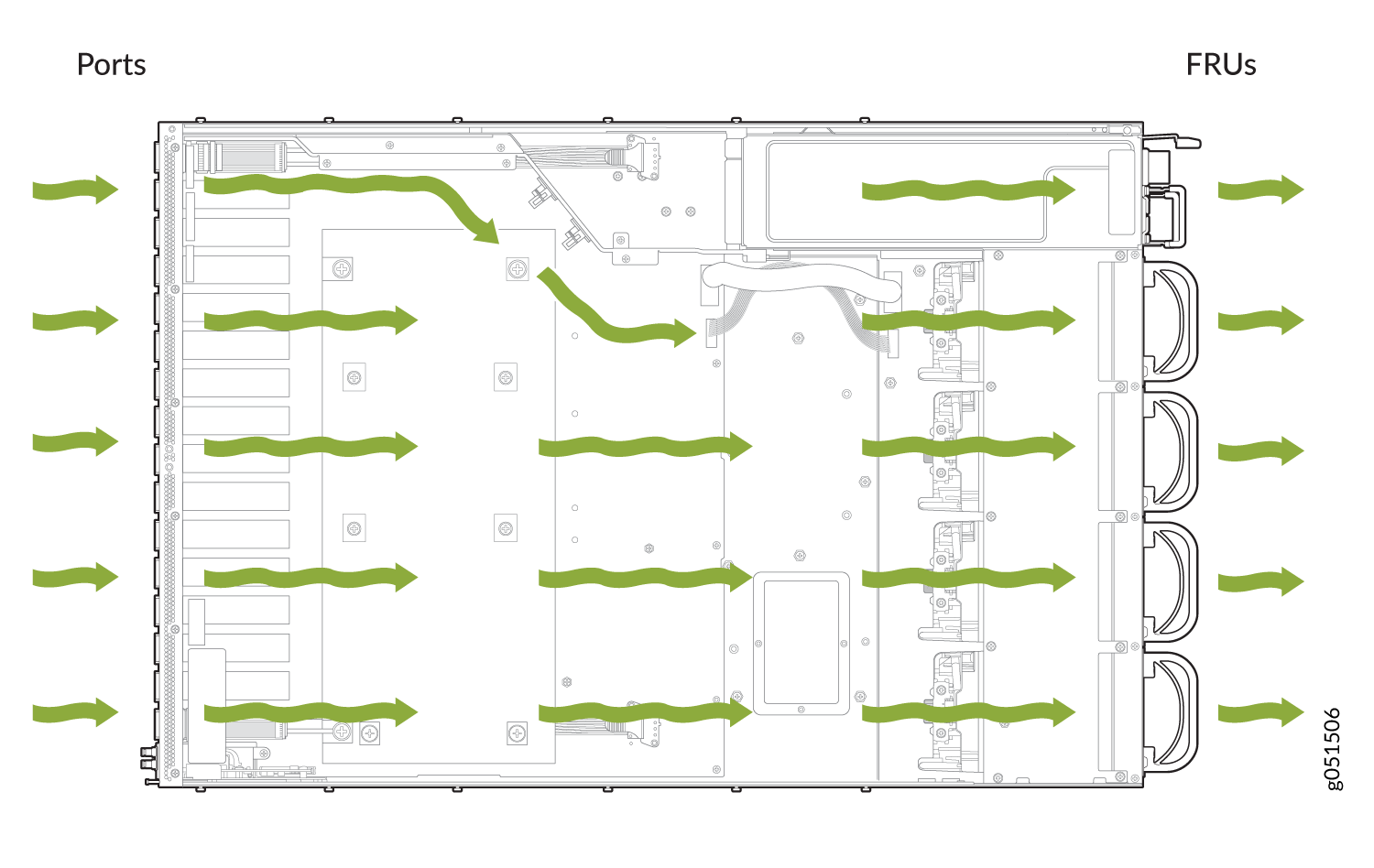

支持气流流出 （AIR OUT） 的 QFX5230-64CD 交换机将空气引入端口面板的通风口，并通过现场可更换单元 （FRU） 面板排出热空气。这种类型的气流称为 气流流出 或 端口到 FRU 气流。气流出风扇的特点是金色手柄上的 AIR OUT 标记。在数据中心部署中，交换机的位置应使交换机组件上的 AIR OUT 标签靠近热通道。

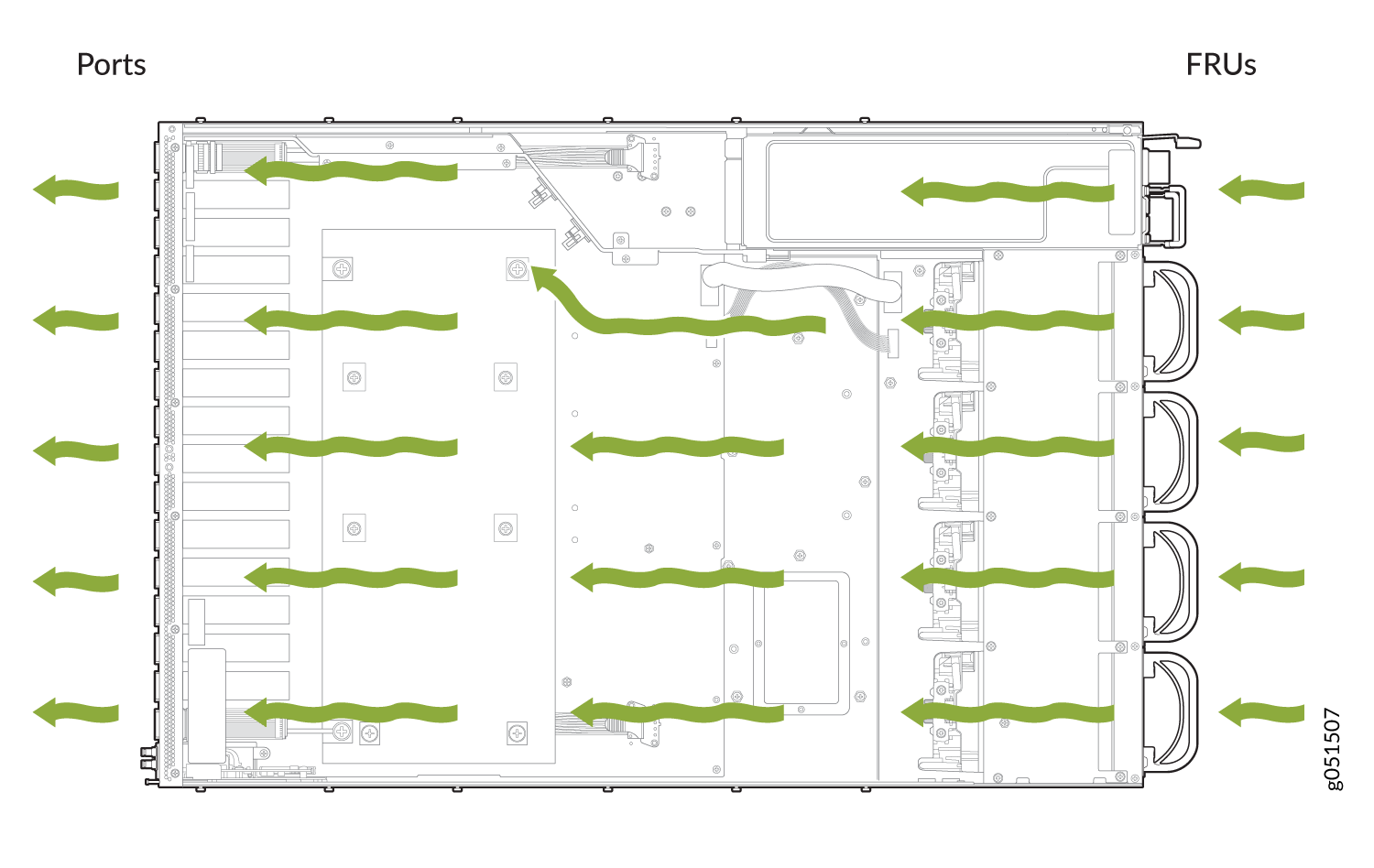

支持气流流入 （AIR IN） 的 QFX5230-64CD 交换机将空气引入现场可更换单元 （FRU） 面板中的通风口，并通过端口面板排出热空气。这种类型的气流称为 气流流入 或 FRU 到端口 气流。风扇中的气流的特点是 进气 绿色手柄上的标记。在数据中心部署中，交换机的位置应使 进气 交换机组件上的标签位于冷通道旁边。

从机箱的 FRU 端卸下并更换风扇模块。在热关机前更换风扇模块期间，交换机将继续运行一段有限的时间（120 秒）。

QFX5230-64CD 风扇模块 LED 指示

下图显示了 QFX5230-64CD 的风扇模块 LED。

1. 风扇模块 LED

在正常运行条件下，风扇模块以中等速度运行。机箱中的温度传感器可监控机箱内的温度。

如果风扇模块发生故障或机箱内部环境温度超过可接受范围，系统将发出告警。如果机箱内部温度高于阈值温度，系统将自动关闭。
