QFX5220-128C 管理面板概述

QFX5220-128C 的管理面板位于网络端口的右侧。图 1 显示了管理面板和网络端口的连接和组件。

图 1：QFX5220-128C 端口和管理面板 QFX5220-128C Port and Management Panels

1 — 网络端口或端口面板，128 个 QSFP28 端口	7 — 用于映像更新的 USB 端口
阿拉伯数字 — RJ-45 宗师计时时连接	8 — 复位按钮（除非在 JTAC 的指导下，否则请勿使用）
3 — 支持 PTP 的连接：每秒脉冲数（PPS）输出、PPS 输入、10 MHz 输出、10 MHz 输入	9 — ESD 连接点
4 — 机箱报警 LED 指示灯	10 — RJ-45 （1000BASE-T）管理以太网（re0：mgmt-0 管理接口的管理端口）
5 — 1 Gbps 或 10 Gbps 端口，2 个 SFP+ 端口	11 — 机箱序列号滑出式卡舌
6 — RJ-45 控制台（CON）端口

QFX5220-32CD 管理面板概述

QFX5220-32CD 的管理面板分为两个部分，端口面板位于这两个部分之间。图 2 显示了管理面板和网络端口的连接和组件。

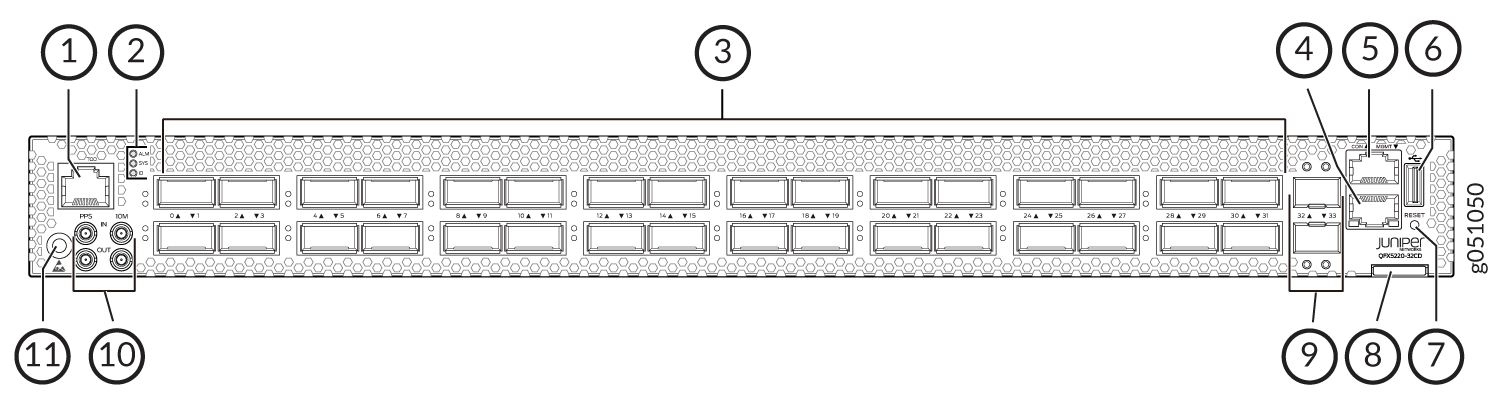

图 2：QFX5220-32CD 端口和管理面板 QFX5220-32CD Port and Management Panels

1 — RJ-45 宗师计时时连接	7 — 复位按钮（除非在 JTAC 的指导下，否则请勿使用）
阿拉伯数字 — 机箱报警 LED 指示灯	8 — 机箱序列号滑出式卡舌
3 — 网络端口或端口面板，32 个 QSFP-DD 端口	9 — 网络端口、10 千兆以太网端口
4 — RJ-45 （1000BASE-T）管理以太网（re0：mgmt-0 管理接口的管理端口）	10 — PTP 和外部时钟连接
5 — RJ-45 控制台（CON）端口	11 — ESD 连接点
6 — 用于映像更新的 USB 端口

QFX5220-32CD 管理面板 LED

您可以在以下管理面板端口上找到 LED：

机箱状态 LED 指示灯
RJ-45 控制台和管理端口 LED

以下各节介绍如何解释这些 LED。

QFX5220箱状态 LED 指示灯
RJ-45 管理端口 LED

QFX5220箱状态 LED 指示灯

两种型号的 QFX5220 都具有一系列的三个 LED，用于指示系统状态。在 QFX5220-128C 上，您可以在网络端口的右侧找到这些 LED（参见图 3）。在 QFX5220-32CD 上，您可以在网络端口的左侧找到这些 LED（参见图 4）。

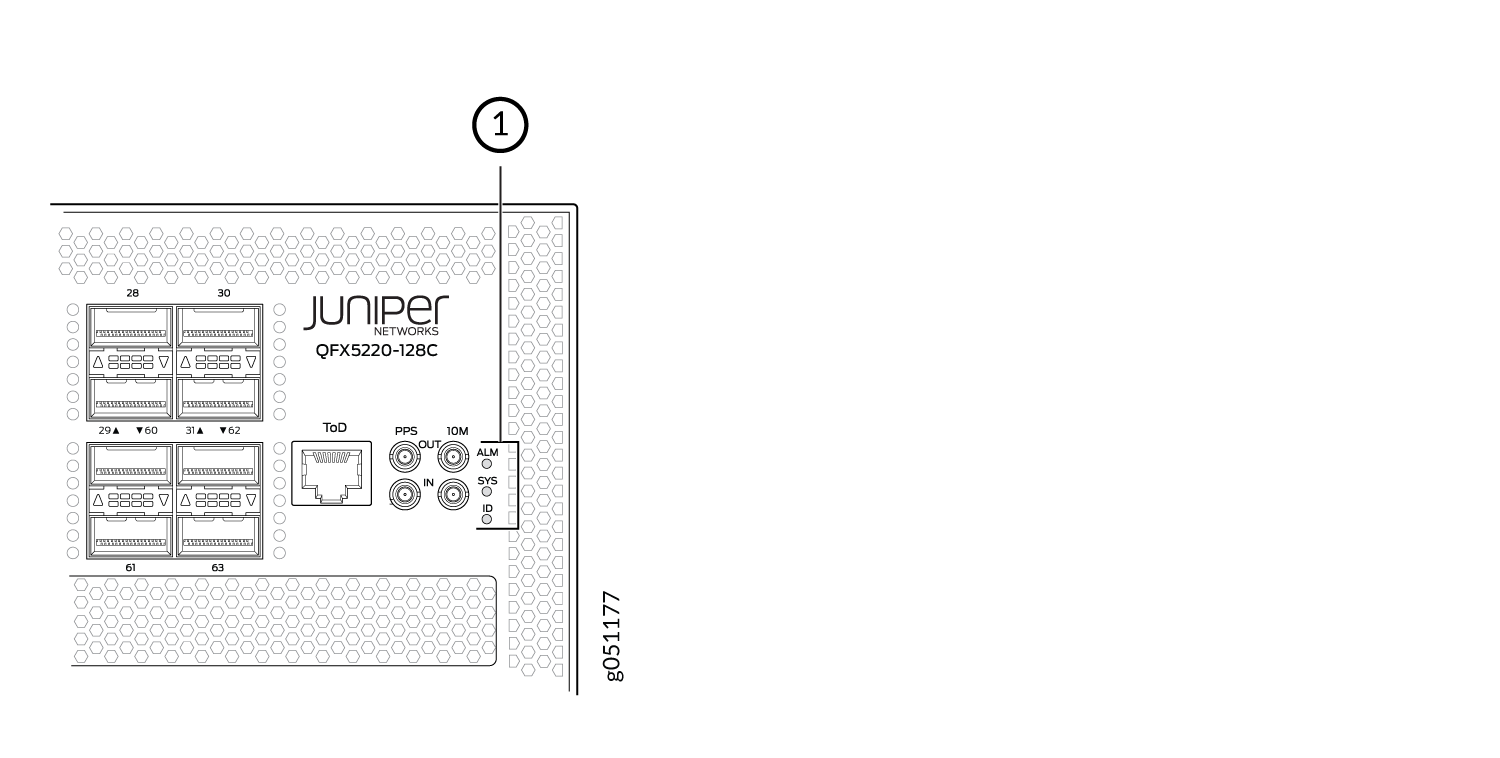

图 3：QFX5220-128C 机箱状态 LED 指示灯 Front panel of Juniper Networks QFX5220-128C switch with high-speed ports, ToD, PPS, 10M, status LEDs, and branding.

1

—

ALM — 机箱报警或故障SYS — 系统状态ID — 信标

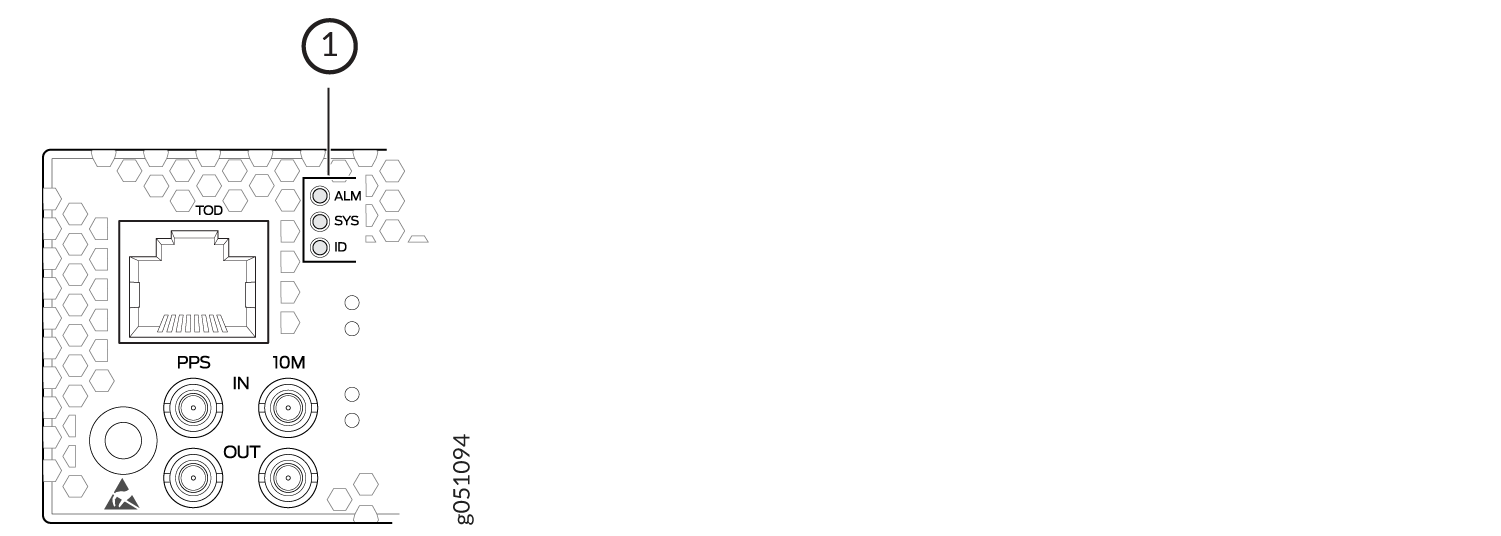

图 4：QFX5220-32CD 机箱状态 LED 指示灯 Technical diagram of a networking device hardware panel with LED indicators ALM SYS ID, TOD port, PPS IN OUT, 10M IN OUT, and a warning symbol.

Technical diagram of a networking device hardware panel with LED indicators ALM SYS ID, TOD port, PPS IN OUT, 10M IN OUT, and a warning symbol.

1

—

ALM — 机箱报警或故障SYS — 系统状态ID — 信标

表 1 介绍了QFX5220上的机箱状态 LED、颜色和状态以及它们所指示的状态。您可以通过发出作模式命令show chassis lcd，通过 CLI 远程查看三个 LED 的颜色。

表 1：QFX5220设备上的机箱状态 LED
名字	颜色	州	描述
ALM – 告警	未点燃的	关闭	交换机停止或没有报警。
	红	稳定开启	发生了重大硬件故障，例如温度报警、电源故障或介质故障。设备已停止。通过将交流电源插座设置到关闭（O）位置或拔下交流电源线来关闭设备。纠正任何卷tage 或现场温度问题，并让开关冷却。打开QFX5220电源。监控电源和风扇 LED，以帮助确定错误发生的位置。
	琥珀	稳定开启	发生了轻微的系统级告警，例如软件错误或缺少救援配置。通过将交流电源插座设置到关闭（O）位置或拔下交流电源线来关闭设备。打开QFX5220电源并监控状态 LED，以确保 Junos OS Evolved 正常启动。
SYS–系统	未点燃的	关闭	设备已关闭或停止。
SYS–系统	绿	稳定开启	设备上将加载 Junos OS 演化版。
ID–标识	未点燃的	关闭	交换机上未启用信标功能。使用 `request chassis beacon fpc 0 on` 作 CLI 命令启用此功能。
ID–标识	蓝	闪烁	交换机上已启用信标功能。使用 `request chassis beacon fpc 0 off` 作 CLI 命令禁用此功能。
提示：要查找信标的状态，请使用 `show chassis beacon` 作 CLI 命令。 user@host> `show chassis beacon fpc 0` FPC 0 OFF

RJ-45 管理端口 LED

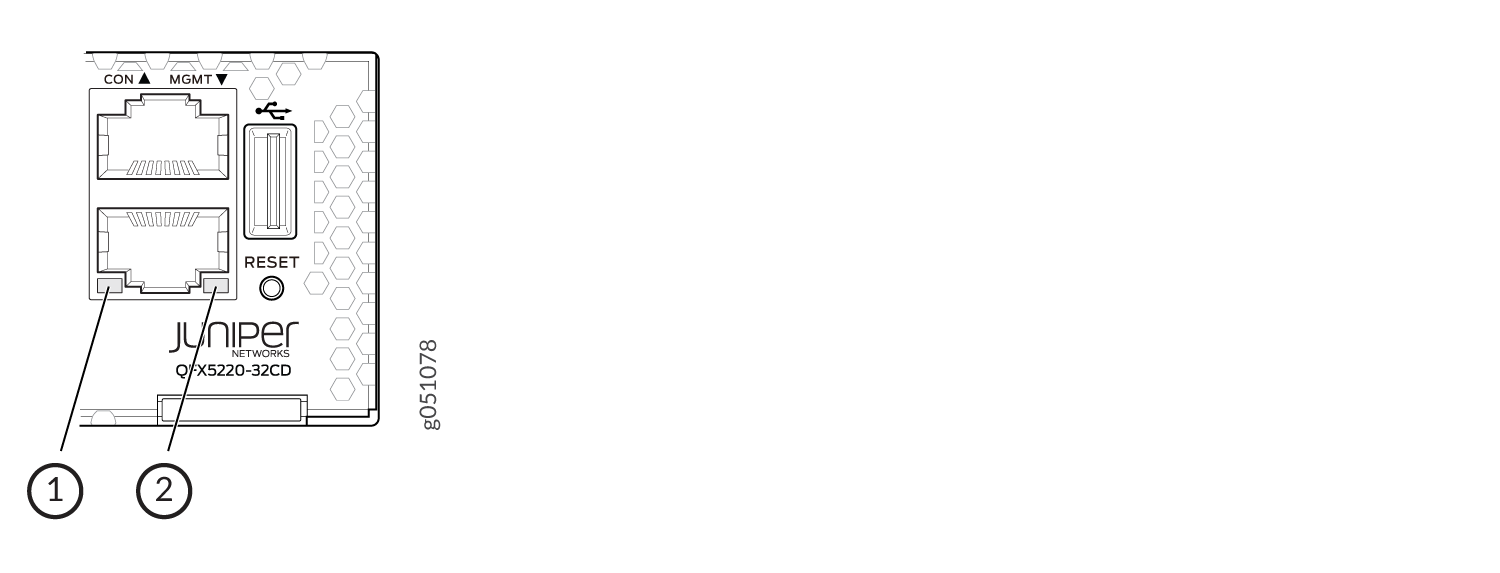

QFX5220-32CD 上的管理端口有两个 LED，用于指示链路状态和链路活动。管理端口标记为 MGMT ，用于 10/100/1000BASE-T 连接。

Front panel of Juniper Networks QFX5220-32CD switch with console port, management port, USB port, and reset button.

1

—

链路和活动 LED 指示灯

阿拉伯数字

—

状态 LED 指示灯

表 2 介绍了管理端口 LED。

表 2：QFX5220-32CD 上的管理端口 LED
发光二极管	颜色	州	描述
链接/活动	未点燃的	关闭	未建立链路、出现故障或链路断开。
	绿	稳定开启	已建立链路，但没有链路活动。
	绿	闪烁或闪烁	链路已建立，并且存在链路活动。
地位	未点燃的	关闭	端口速度为 10 MB，或链路已断开。
	绿	稳定开启	端口速度为 1-Gbps。
	琥珀	稳定开启	端口速度为 100 MB。
