维护QFX5120冷却系统

从QFX5120交换机上卸下风扇模块

从交换机上卸下风扇模块之前，请确保您准备好以下部件和工具：

2 号十字（+）螺丝刀 - 未提供
防静电袋或防静电垫 - 未提供
更换风扇模块

我们出厂的 QFX5120-32C 交换机后面板预装了 5+1 冗余风扇。我们发货的 QFX5120-48T、QFX5120-48Y 和 QFX5120-48YM 交换机后面板预装了 4+1 冗余风扇。风扇模块是安装在交换机后面板上的可热拔除和可热插入的现场可更换单元（FRU）：您可以在不关闭交换机电源或中断交换机功能的情况下卸下和更换它们。

将防静电袋或防静电垫放在平坦、稳定的表面上。
使用螺丝刀松开风扇模块前面板上的外加螺钉。

警告：
为防止受伤，在将风扇模块滑出机箱时，请勿用手或任何工具触摸风扇——风扇可能仍在运行。
抓住风扇模块上的手柄并用力拉动，将风扇模块滑出机箱。图 1 显示了如何从 QFX5120-32C 交换机上卸下风扇模块。图 3 显示了如何从 QFX5120-48T 或 QFX5120-48Y 交换机上卸下风扇模块。图 2 显示了如何从 QFX5120-48YM 交换机上卸下风扇模块。

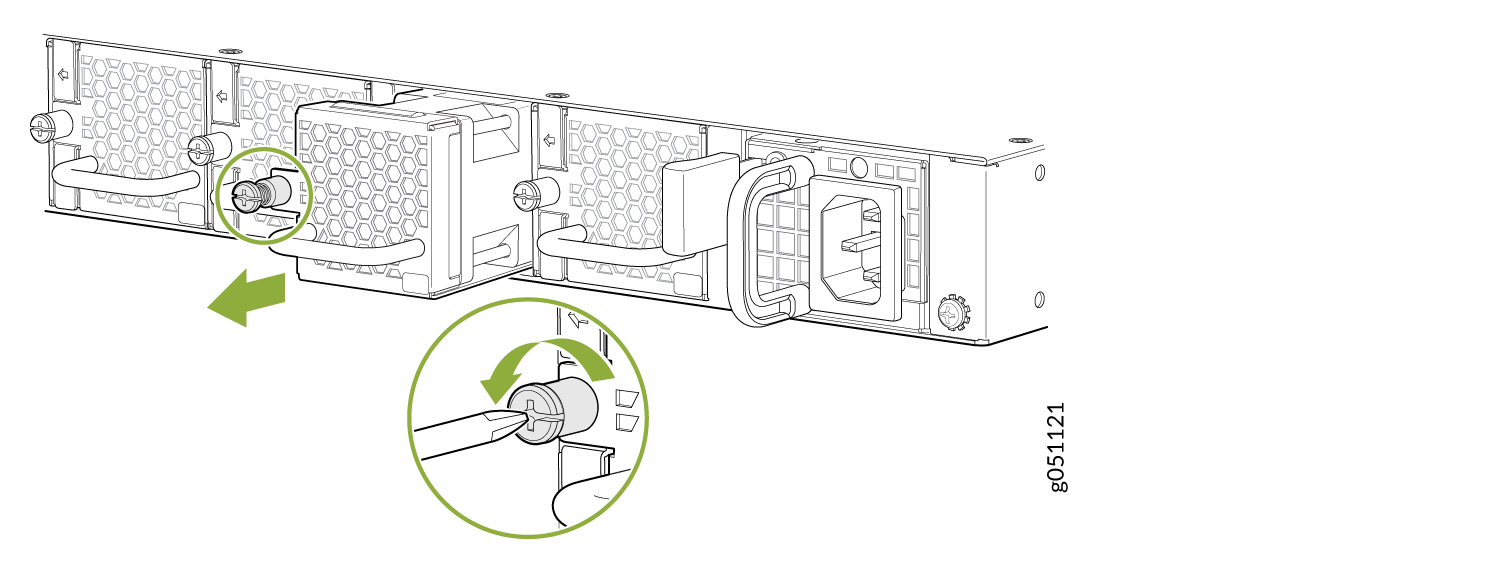

图 1：从 QFX5120-32C 交换机上卸下风扇模块

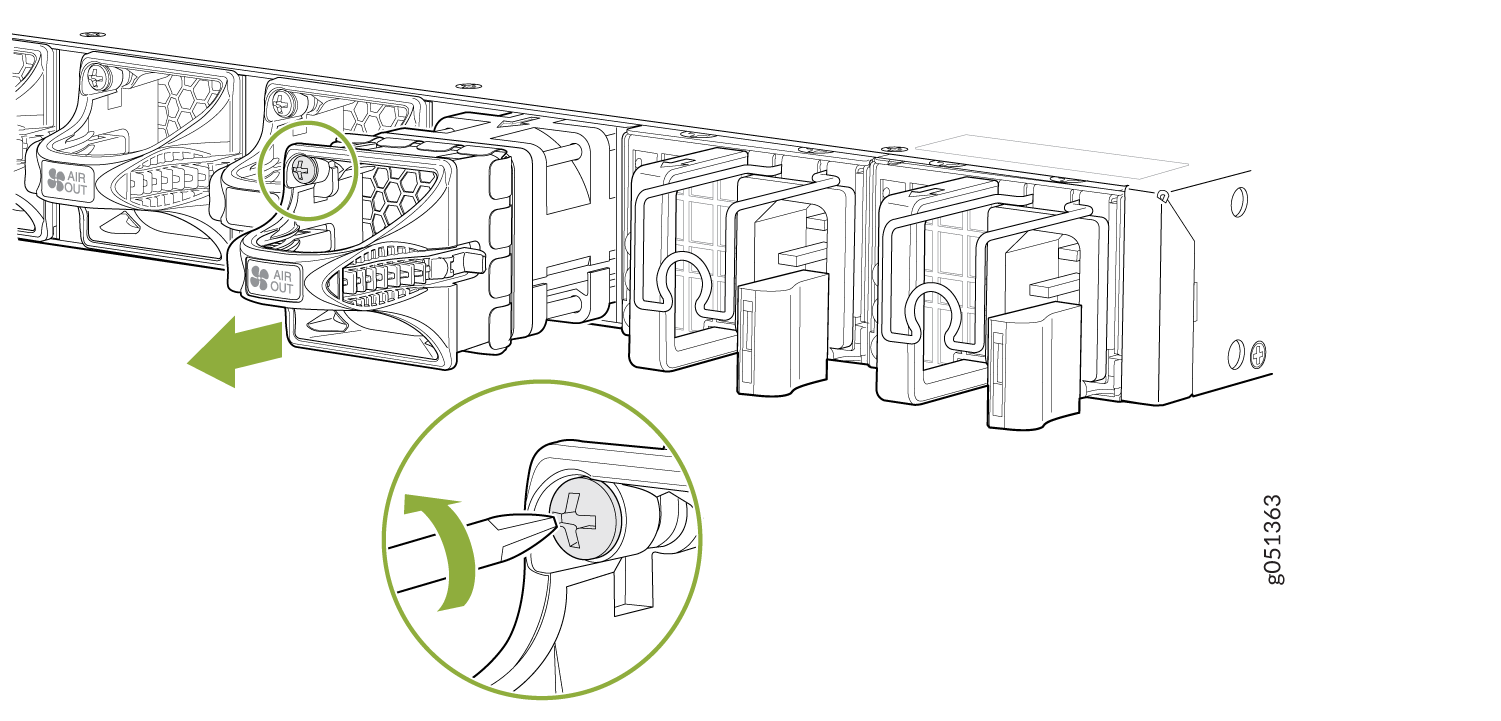

图 2：从 QFX5120-48T 或 QFX5120-48Y 交换机上卸下风扇模块

图 3：从 QFX5120-48YM 交换机上卸下风扇模块
将风扇模块放入防静电袋或放置在平坦、稳定表面上的防静电垫上。
注意：
您必须安装所有风扇模块，并且它们必须能够正常运行，才能使交换机获得最佳运行状态。
谨慎：
请勿混合：
- 同一机箱中具有不同气流方向的风扇模块。
- 同一机箱中具有不同气流方向的风扇模块和电源。
安装更换风扇。

在QFX5120交换机中安装风扇模块

在交换机中安装风扇模块之前：

确保您了解如何防止静电放电（ESD）损坏（请参阅防止静电放电损坏）。
确保您拥有以下可用的部件和工具：
- ESD 接地带 - 未提供
- 2 号十字（+）螺丝刀 - 未提供

谨慎：

请勿混合：

同一机箱中具有不同气流方向的风扇模块。
同一机箱中具有不同气流方向的电源。
同一机箱中具有不同气流方向的风扇模块和电源。

注意：

如果您签订了瞻博网络 J-Care 服务合同，请在 https://www.juniper.net/customers/support/tools/updateinstallbase/ 注册任何硬件组件的添加、更改或升级。如果需要更换零件，否则可能会导致重大延误。如果将现有组件替换为相同类型的组件，则此说明不适用。

确保您有正确的风扇模块。

如果要在 QFX5120-32C 交换机中安装标签为 F2B 的风扇模块，请验证所安装电源手柄的颜色是否为红色。如果要在 QFX5120-32C 交换机中安装带有 B2F 标签的风扇模块，请验证已安装电源的手柄是否为蓝色。

如果要在 QFX5120-48T、QFX5120-48Y 或 QFX5120-48YM 交换机中安装标签为 AIR OUT 的风扇模块，请验证所安装电源手柄的颜色是否为 Juniper Gold。如果要在 QFX5120-48T、QFX5120-48Y 或 QFX5120-48YM 交换机中安装标签为 AIR IN 的风扇模块，请验证所安装电源的手柄是否为瞻博网络 Azure Blue。
将 ESD 腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到交换机上的 ESD 点。
从包中取出风扇模块。
一只手握住风扇模块的手柄，另一只手支撑模块的重量。将风扇模块放入交换机后面板上的风扇模块插槽中，然后将其滑入直至完全就位。
使用螺丝刀拧紧风扇模块面板上的外加螺钉。推荐扭矩值为 4.34 lb-in。（0.49海里）。请参阅图 4、图 5 和图 6。

图 4：在 QFX5120-32C 交换机 Back of server with two removable power supply units, showing power cable connection secured by screw or latch, indicated by green arrows.

Back of server with two removable power supply units, showing power cable connection secured by screw or latch, indicated by green arrows.

中安装风扇模块

图 5：在 QFX5120-48T 或 QFX5120-48Y 交换机 Technical illustration showing removal or installation of a computer module with honeycomb pattern labeled AIR IN. Arrows indicate process.

Technical illustration showing removal or installation of a computer module with honeycomb pattern labeled AIR IN. Arrows indicate process.

中安装风扇模块

图 6：在 QFX5120-48YM 交换机 Removing a power supply unit labeled AIR OUT from a server by unscrewing with a screwdriver; arrows show removal direction.

中安装风扇模块
