QFX10016 交换机接口板
QFX10016 交换机接口板说明
交换机接口板 (SIB) 为 QFX10016 创建交换矩阵。每个 QFX10016 都包含 6 个在机箱中垂直安装的 SIB,这些 SIB 安装在线卡与路由与控制板 (RCB) 之间,位于前面,风扇托架位于后面。安装所有 6 个 SIB 后,QFX10016 的净交换容量为每秒 96 TB。
SIB 组成 QFX10016 交换平面。操作需要五个 SIB,其中第六个提供 n+1 冗余。第六个 SIB 已供电,并随时可供系统使用。每个 SIB 都有 16 个连接器,与 16 个线卡之一上的连接器匹配并连接到一个连接器。SIB 插槽编号为 0 到 5,从左到右编号。请参阅 图 1。

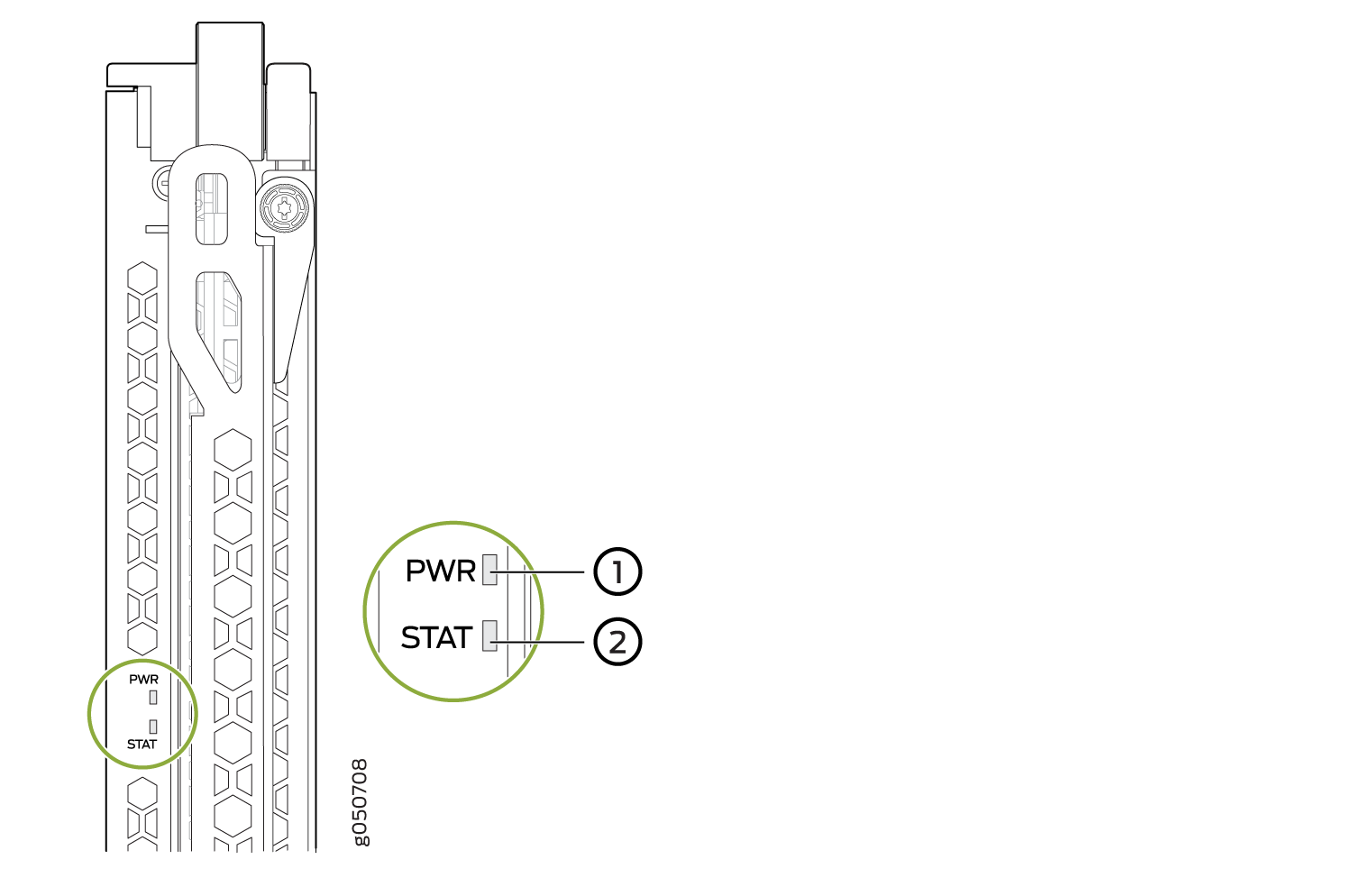

图 1:QFX10016 SIB
表 1 显示了 QFX10016 SIB 的物理规格。
规范 |
价值 |
---|---|
高度 |
34.6 英寸(87.88 厘米) |
宽度 |
1.8 英寸(4.57 厘米) |
深度 |
10.4 英寸(26.42 厘米) |
重量 |
35.2 磅(15.97 千克) |
SIB 是可热可拆卸且可热插的现场可更换单元 (RSU)。从交换机机箱外部看不见。您必须卸下其中一个风扇托架才能查看 SIB。SIB 编号为从左至右 的 SIB0 到 SIB5, SIB0 位于电源旁边。请参阅 图 2。
图 2:安装在 QFX10016
中的 SIB
1
—
风扇托架控制器
|
2
—
SIB
|
