PTX12008 电源系统

PTX12008电源系统包括交流/HVAC/HVDC 和直流电源模块以及相关电源线和电缆。

该 PTX12008 由 20 个电源模块（PSM）供电。

该路由器支持以下 PSM：

3.7 千瓦（kW）交流/HVAC/HVDC PSM（型号：JNP-PWR-3K-AC）
3 kW AC/HVAC/HVDC PSM（型号：JNP-PWR3K20A-AC）
直流 PSM（型号：JNP-PWR-3K-DC）

PSM 是可热插入和可热拔除的现场可更换单元（FRU）。您可以将 PSM 安装在机箱后面板的 PSM 插槽中。

电源架

电源架为 PSM 提供外壳和电气连接。它为电源和信号和直流电源提供点对点连接，以及 PSM 与 PTX12008 机箱之间的连接。 Technical diagram of an electronic equipment rack with labeled sections; top features smaller components like circuit breakers or switches, bottom has larger units like power supplies.

电源架
风扇托架

表 1 显示了电源架的物理规格。

表 1：电源架规格
规格	价值观
电源架可容纳的 PSM 数	20
PSM 编号	0 到 19
高度	7.91 英寸（21 厘米）
宽度	17.2 英寸（43.7 厘米）
深度	30 英寸（76.2 厘米）
重量	109 磅（49.4 千克）

JNP-PWR-3K-交流电源模块

了解 PTX12008 上使用的 JNP-PWR-3K-AC PSM 及其规格。

JNP-PWR-3K-AC PSM 支持交流、高压交流（HVAC）或高压直流（HVDC）输入。PSM 自动检测是否有交流、HVAC 或 HVDC 输入，并相应地管理电源。PSM 提供 3700 瓦（W）直流输出。

图 1：JNP-PWR-3K-AC PSM Fiber optic transceiver module with labeled components including latch, heat sink, optical ports, and divider for connecting to networking devices.

Fiber optic transceiver module with labeled components including latch, heat sink, optical ports, and divider for connecting to networking devices.

1 — 手柄	3 — AC/HVAC/HVDC 入口
2 — 顶出杆	4 — 电源开关

每个 PSM 都有自己的内置风扇，并由自己的内部冷却系统冷却。热空气从机箱后部排出。

每个 PSM 在面板上都有两个独立的 24 安培（A）额定 AC/HVAC/HVDC 入口。尽管每个入口都提供足够的输入功率来提供完整输出，但始终将两个入口连接到专用的 AC/HVAC/HVDC 电源以提供冗余。

每个 JNP-PWR-3K-AC PSM 都有一个手柄、一个顶出杆、一个带有开（|）和关（O）国际标记的电源开关、两个 AC/HVAC/HVDC 入口和面板上的四个状态 LED。

表 2 显示了 PSM 的物理规格。

表 2：JNP-PWR-3K-AC PSM 物理规格
规格	价值观
高度	1.6 英寸（4 厘米）
宽度	3.2 英寸（8 厘米）
深度	21 英寸（53.3 厘米）
重量	6.8 磅（3.1 千克）

JNP-PWR-3K-AC 在表 3 中列出的 AC/HVAC/HVDC 输入电压范围内工作。

表 3：JNP-PWR-3K-AC AC/HVAC/HVDC 电源规格
参数	最低要求	额定	最大值
输入电压 — 交流/暖通空调	180 伏交流电	200 至 277 VAC	305 伏交流电
输入频率—交流/暖通空调	47 赫兹	50-60 赫兹	63 赫兹
输入电压—HVDC	190 伏直流电	240 至 380 VDC	410 伏直流电

JNP-PWR-3K-AC PSM LED

了解 PTX12008上使用的 JNP-PWR-3K-AC PSM 上的 LED。

JNP-PWR-3K-AC PSM 的面板上有四个 LED： 0 （INP0）、 1 （INP1）、 OK （电源正常）和！（故障）。这些 LED 显示有关 PSM 状态的信息。

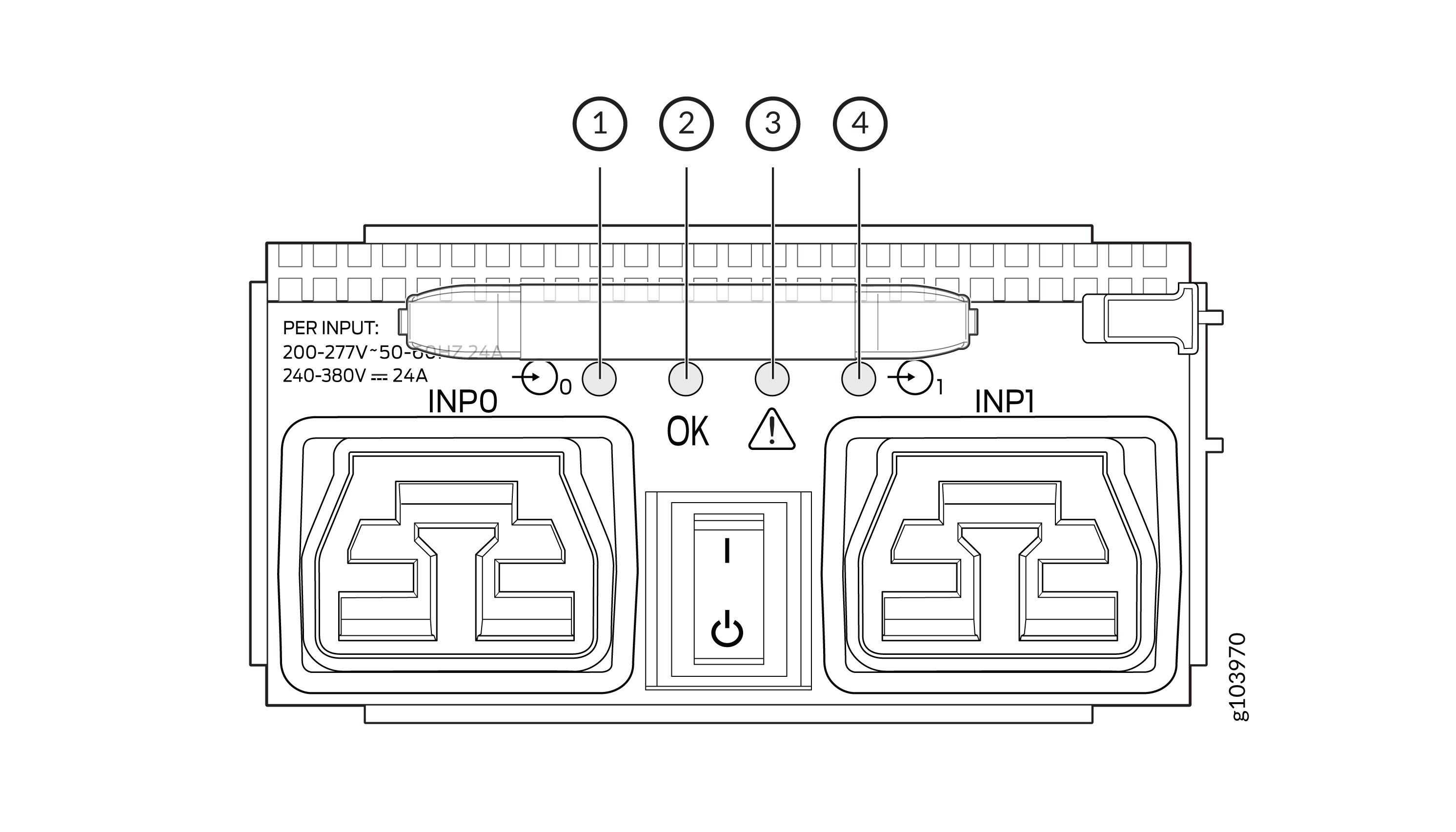

图 2：JNP-PWR-3K-AC PSM Technical diagram of a power input module showing input ports INP0 and INP1, LED indicators 1 to 4, a central power switch, input specifications per input 200-277V~50-60Hz 240-380V==24A, and a warning symbol for safety.

Technical diagram of a power input module showing input ports INP0 and INP1, LED indicators 1 to 4, a central power switch, input specifications per input 200-277V~50-60Hz 240-380V==24A, and a warning symbol for safety.

上的 LED

1 — 0 （INP0） LED	3 — ！（故障）LED 指示
2 — OK （电源正常）LED 指示灯	4 — 1 （INP1） LED 指示灯

表 4：JNP-PWR-3K-AC PSM 上的 LED
LED 指示	颜色	省/州	描述
0 （INP0）和 1 （INP1）	绿色	固体	输入功率在正常工作范围内。
	琥珀色	闪烁	输入功率不在正常工作范围内。
	无	不点亮	PSM 已关闭;电压为零。
OK （电源正常）	绿色	固体	输出功率在正常工作范围内。
OK （电源正常）	琥珀色	闪烁	输出功率不在正常工作范围内。
！（故障）	红色	固体	PSM 失败了;您必须更换它。
！（故障）	无	不点亮	PSM 运行正常。

您可以使用 show chassis power 命令获取有关 PSM 状态的更多信息。

JNP-PWR-3K-AC PSM 电源线规格

了解 PTX12008 上使用的 JNP-PWR-3K-AC PSM 的电源线及其规格。

表 5 列出了每个国家或地区提供的 AC/HVAC 电源线规格。

表 5：JNP-PWR-3K-AC AC/HVAC 电源线规格
电源线类型	区域设置	线组额定值	插头标准	连接器	备用瞻博网络型号
交流/高压直流电源线	任何	30-A，400 VAC	UL 950 和 IEC 60950	Anderson/直线到裸线	CBL-PWR2-裸露
交流/高压直流电源线	任何	30-A，400 VAC	UL 950 和 IEC 60950	Anderson/直角到裸线	CBL-PWR2-裸体-注册机关
交流电源线	欧洲大陆	30-A 250 VAC	UL 950 和 IEC332P6	安德逊/直角，符合 IEC 332P6 标准	CBL-PWR2-332P6W-注册机关
	欧洲大陆	30-A 250 VAC	UL 950 和 IEC332P6	Anderson/直接IEC332P6	CBL-PWR2-332P6W
	北美	30-A 250 VAC	IEC330P6	Anderson/直角，符合 IEC 330P6 标准	CBL-PWR2-330P6W-注册机关
		30-A 250 VAC	IEC330P6	Anderson/直接符合 IEC 330P6 标准	CBL-PWR2-330P6W
		30-A 250 VAC	UL 498，CSA	Anderson/直角至 L6-30P （NEMA-30A）	CBL-PWR2-L6-30P-注册机关

JNP-PWR3K20A-AC PSM

了解 PTX12008 上使用的 JNP-PWR3K20A-AC PSM 及其规格。

JNP-PWR3K20A-AC PSM 支持交流、高压交流（HVAC）或高压直流（HVDC）输入。PSM 自动检测是否有交流、HVAC 或 HVDC 输入，并相应地管理电源。PSM 提供 3000 瓦（W）直流输出。

图 3：JNP-PWR3K20A-AC PSM Fiber optic transceiver module with labeled components including latch, heat sink, optical ports, and divider for connecting to networking devices.

1 — 手柄	3 — AC/HVAC/HVDC 入口
2 — 顶出杆	4 — 电源开关

每个 PSM 都有自己的内置风扇，并由自己的内部冷却系统冷却。热空气从机箱后部排出。

每个 PSM 的面板上都有两个独立的 16 安培（A）额定 AC/HVAC/HVDC 入口。尽管每个入口都提供足够的输入功率来提供完整输出，但始终将两个入口连接到专用的 AC/HVAC/HVDC 电源以提供冗余。

每个 JNP-PWR3K20A-AC PSM 都有一个手柄、一个顶杆、一个带有开（|）和关（O）国际标记的电源开关、两个 AC/HVAC/HVDC 入口和面板上的四个状态 LED。

表 6 显示了 AC/HVAC/HVDC PSM 的物理规格。

表 6：JNP-PWR3K20A-AC PSM 物理规格
规格	价值观
高度	1.6 英寸（4 厘米）
宽度	3.2 英寸（8 厘米）
深度	21 英寸（53.3 厘米）
重量	6.8 磅（3.1 千克）

JNP-PWR3K20A-AC 在表 7 中列出的 AC/HVAC/HVDC 输入电压范围内工作。

表 7：JNP-PWR3K20A-AC AC/HVAC/HVDC 电源规格
参数	最低要求	额定	最大值
输入电压 — 交流/暖通空调	180 伏交流电	200 至 277 VAC	305 伏交流电
输入频率—交流/暖通空调	47 赫兹	50-60 赫兹	63 赫兹
输入电压—HVDC	190 伏直流电	240 至 380 VDC	400 伏直流电

JNP-PWR3K20A-AC PSM LED

了解 PTX12008上使用的 JNP-PWR3K20A-AC PSM 上的 LED。

JNP-PWR3K20A-AC PSM 的面板上有四个 LED： 0 （INP0）、 1 （INP1）、 OK （电源正常）和！（故障）。这些 LED 显示有关 PSM 状态的信息。

图 4：JNP-PWR3K20A-AC PSM Technical diagram of an electrical device showing input specifications, power input connectors labeled INP0 and INP1, numbered indicators 1 to 4, operational status OK, warning triangle symbol, and a power switch with on and off symbols.

Technical diagram of an electrical device showing input specifications, power input connectors labeled INP0 and INP1, numbered indicators 1 to 4, operational status OK, warning triangle symbol, and a power switch with on and off symbols.

上的 LED

1 — 0 （INP0） LED	3 — ！（故障）LED 指示
2 — OK （电源正常）LED 指示灯	4 — 1 （INP1） LED 指示灯

表 8：JNP-PWR3K20A-AC PSM 上的 LED
LED 指示	颜色	省/州	描述
0 （INP0）和 1 （INP1）	绿色	固体	输入功率在正常工作范围内。
	琥珀色	闪烁	输入功率不在正常工作范围内。
	无	不点亮	PSM 已关闭;电压为零。
OK （电源正常）	绿色	固体	输出功率在正常工作范围内。
OK （电源正常）	琥珀色	闪烁	输出功率不在正常工作范围内。
！（故障）	红色	固体	PSM 失败了;您必须更换它。
！（故障）	无	不点亮	PSM 运行正常。

您可以使用 show chassis power 命令获取有关 PSM 状态的更多信息。

JNP-PWR3K20A-AC PSM 电源线规格

了解 PTX12008 上使用的 JNP-PWR3K20A-AC PSM 的电源线及其规格。

表 9 列出了每个国家或地区提供的 AC/HVAC 电源线规格。

表 9：JNP-PWR3K20A-AC AC/HVAC 电源线规格
区域设置	线组额定值	插头标准	备用瞻博网络型号
阿根廷	16 安，250 伏交流电	IRAM 2073 注册机关/3 型	CBL-JNP-SG4-AR
澳大利亚和新西兰	16 安，250 伏交流电	AS/NZS 4417	CBL-JNP-SG4-AU
巴西	16 安，250 伏交流电	NBR 14136 BR/3 型	CBL-JNP-SG4-BR
中国	16 安，250 伏交流电	GB2099	CBL-JNP-SG4-CH
中国、欧洲和日本	16 安，250 伏交流电	C20 至安德森 3-5958P4	CBL-JNP-SG4-C20-CH
欧洲（意大利、瑞士和英国除外）	16 安，250 伏交流电	CEE 7/7 直程	CBL-JNP-SG4-欧盟
英国	16 安，250 伏交流电，	BS1363	CBL-JNP-SG4-英国
印度	16 安，250 伏交流电	SANS 164/1	CBL-JNP-SG4-SA
以色列	16 安，注册机关，250 伏交流电	SI 32/1971 IL/3G 型	CBL-JNP-SG4-IL
意大利	16 安，250 伏交流电	CEI 23-16	CBL-JNP-SG4-IT
日本	16 安，250 伏交流电	尼玛 L-20	CBL-JNP-SG4-JPL
北美	20 安，250 伏交流电	C20 至安德森 3-5958P4	CBL-JNP-SG4-C20
北美	20 安，250 伏交流电	锁定 NEMA L6-20P	CBL-JNP-SG4-US-L
北美	20 安，250 伏交流电	NEMA 6-20P	CBL-JNP-SG4-US
北美	20 安，277 伏	NEMA L7-20P	CBL-JNP-SG4-暖通空调
南非	16 安，250 伏交流电	SANS 164/1	CBL-JNP-SG4-SA
瑞士	16 安，250 伏交流电	CEI 23-50	CBL-JNP-SG4-SZ

表 10 列出了 HVDC 电源线的规格。

表 10：JNP-PWR3K20A-AC HVDC 电源线规格
线组额定值	备用瞻博网络型号
16 安，400 HVDC	CBL-PWR2-裸露

JNP-PWR-3K-直流电源模块

了解 PTX12008 上使用的 JNP-PWR-3K-DC PSM 及其规格。

JNP-PWR-3K-DC PSM 可在 60 A 或 80 A 的输入电流下工作。PSM的面板上有两对独立的直流输入接线片（标记为输入0，RTN，–48V/–60V 和输入1，RTN，–48V/–60V）。每个入口都需要专用的直流电源。您必须始终将每个入口 PSM 连接到专用直流电源以提供冗余。一次只有一个电源供电运行。您可以使用 PSM 面板上的双列直插式封装（DIP）开关配置输入。

图 5：JNP-PWR-3K-DC PSM Technical diagram of a modular power supply with numbered labels identifying specific components like connectors and ports.

Technical diagram of a modular power supply with numbered labels identifying specific components like connectors and ports.

1 — 手柄	4 — 顶出杆
2 — 电源开关	5 — 进纸盘把手
3 — DIP 开关

每个 PSM 都有自己的内置风扇，并由自己的内部冷却系统冷却。热空气从机箱后部排出。

每个 JNP-PWR-3K-DC PSM 都有一个手柄、一个带有开（|）和关（O）国际标记的电源开关、一个双列直插式封装（DIP）开关、一个顶出杆、一个输入托盘和面板上的四个状态 LED。

表 11 显示了 DC PSM 的物理规格。

表 11：DC PSM 物理规格
规格	价值观
高度	1.6 英寸（4 厘米）
宽度	3.2 英寸（8 厘米）
深度	21 英寸（53.3 厘米）
重量	5.1 磅（2.3 千克）

表 12 提供了 DC PSM 的规格。

表 12：DC PSM 电源规格
项目	规格
输入电压	额定工作电压：–48 VDC
输入额定电流	60 安

JNP-PWR-3K-DC PSM LED

了解 PTX12008上使用的 JNP-PWR-3K-DC PSM 上的 LED。

JNP-PWR-3K-DC PSM 的面板上有四个 LED： 0 （INP0）、 1 （INP1）、 OK （电源正常）和！（故障）。这些 LED 显示有关 PSM 状态的信息。

图 6：JNP-PWR-3K-DC PSM Technical diagram of an electrical component with a switch, status indicators 1 to 4, input specifications -48V--60V 60A/80A, and labels OK and PER INPUT used in telecommunications or data centers.

Technical diagram of an electrical component with a switch, status indicators 1 to 4, input specifications -48V--60V 60A/80A, and labels OK and PER INPUT used in telecommunications or data centers.

上的 LED

1 — 0 （INP0） LED	3 — ！（故障）LED 指示
2 — OK （电源正常）LED 指示灯	4 — 1 （INP1） LED 指示灯

表 13：JNP-PWR-3K-DC PSM 上的 LED
LED 指示	颜色	省/州	描述
0 （INP0）和 1 （INP1）	绿色	固体	输入功率在正常工作范围内。
	黄色	闪烁	输入功率不在正常工作范围内。
	不点亮	关闭	PSM 已关闭;电压为零。
OK （电源正常）	绿色	固体	输出功率在正常工作范围内。
OK （电源正常）	黄色	闪烁	输出功率不在正常工作范围内。
！（故障）	红色	固体	PSM 失败了;您必须更换它。
！（故障）	不点亮	关闭	PSM 运行正常。

您可以使用命令 show chassis power 获取有关 PSM 状态的更多信息。
