使用 EX-MOD-RMK-4POST 机架安装套件安装 PTX10016

您可使用机架安装套件将 PTX10016 路由器安装在四柱式闭式机架或四柱式开式机架中。默认情况下，将发送部件号为 JNP10004-RMK-4POST 的机架安装套件。您可以单独订购部件号为 EX-MOD-RMK-4POST 的机架安装套件。在本主题中，我们将介绍如何使用 EX-MOD-RMK-4POST 机架安装套件安装路由器。

安装 PTX10016 路由器之前：

按照 PTX10016 场地准备核对清单中的说明准备安装场地。
按照拆开 PTX10016 装运托板包装中所述的方式拆开路由器包装。
查看 PTX10016 机箱提升准则中的机箱提升准则。

确保您已准备好以下部件和工具：

额定值为 1000 lb （453.6 kg）的机械升降机
16 颗适用于机架的机架安装螺丝，用于将安装托架固定在机架上（未提供）
12 颗适用于机架的机架安装螺丝，用于将机箱固定至机架（未提供）
一把 1 号、2 号或 3 号十字（+）螺丝起子，具体取决于机架螺丝的尺寸（未提供）
一把 2 号十字（+）螺丝起子，用于安装用于连接后部和基本托架的螺丝（未提供）

机架安装套件由以下组件构成：

一个左侧基本托架。该托架面向机架内部的侧面标记为 LEFT FRONT ，靠近用于将托架连接到机架的孔。
一个右侧基本托架。该托架面向机架内部的一侧标记为 RIGHT FRONT ，靠近用于将托架连接到机架的孔。
两个后部托架。这些托架面向机架内部的一侧标记为 REAR ，靠近用于将托架连接到机架的孔。后部托架可互换;您可以使用右侧或左侧基本托架的任意一个后部托架。
12 颗十字平头螺丝

谨慎：

仅在安全安装机箱之后，才在机箱中安装线卡和其他组件。

谨慎：

在机架上安装路由器之前，让具有资格认证的技术人员检验机架的强度是否足以承受路由器的重量，以及安装场地是否足以承受机架的重量。

谨慎：

如果要在机架上安装多个单元，请计划将第一台路由器安装在机架底部。将最重的设备安装在机架底部，然后将其他设备从机架底部安装到顶部，以从单元重量降低的顺序排列。

要安装路由器：

将 ESD 接地腕带的一端绕在裸露的手腕上并紧固，然后将另一端连接到场地 ESD 点。
将机架左侧的左侧底座托架对齐，使其前螺丝孔与机架中的孔对齐。使用四颗适用于机架的装配螺丝，将左侧基本托架固定在机架上。
将机架左后部的一个后部托架与左侧基本托架保持齐平，使后部托架与左侧基本托架重叠。用于连接底座和后部托架的螺丝孔应重叠。使用四颗适用于机架的装配螺丝，将后部托架固定在机架上。

注意：
安装基本托架和后部托架时，托架的可调部分将重叠。使用重叠区域调整总托架长度，以适应四个标准机架尺寸中的任何一种：19 英寸（483 毫米）、23.62 英寸（600 毫米）、30 英寸（762 毫米）或 31.5 英寸（800 毫米）。

连接左侧底座和后部托架（请参阅图 1）：

将随安装托架一起提供的六颗平头螺丝插入重叠托架孔中。
使用 2 号十字螺丝起子拧紧螺丝。

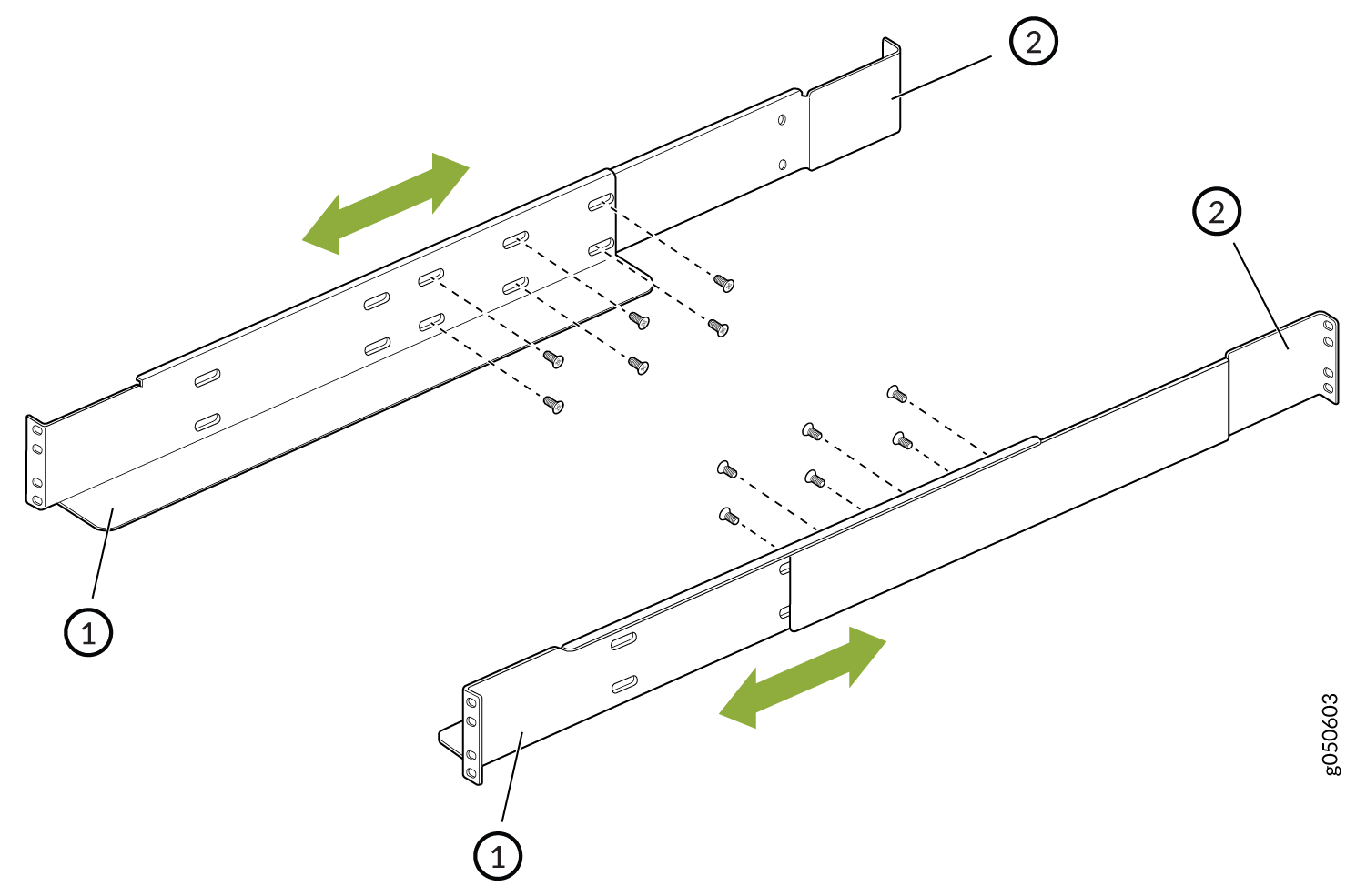

图 1：连接基础架和后部托架 Attach the Base and Rear Brackets

—

基本托架

—

后部托架

重复步骤 2 到步骤 4 中的说明，安装正确的基本托架和后部托架。

注意：
确保左右两侧的托架处于相同级别;如果没有，机箱将以一个角度休息。
抓住手柄并径直拉出盖，卸下线卡插槽盖（请参阅图 2）。存储盖子。

图 2：卸下线卡插槽盖
将路由器装载到升降机上，确保其稳固地放置在升降机平台上（请参阅图 3）。

图 3：将 PTX10016 装载到机械升降机上
通过使用升降机将路由器对准机架前面的位置，使其位于基本托架前面的中心位置。
将机箱提升到距底座托架表面约 0.75 英寸（1.9 厘米）的位置。将机箱对齐，使其尽可能靠近基本托架。
将机箱小心滑入可调基础架和后部托架，直至机箱凸缘接触到机架导轨（请参阅图 4）。底座和后部托架可确保机箱凸缘中的孔与机架导轨中的孔对齐。

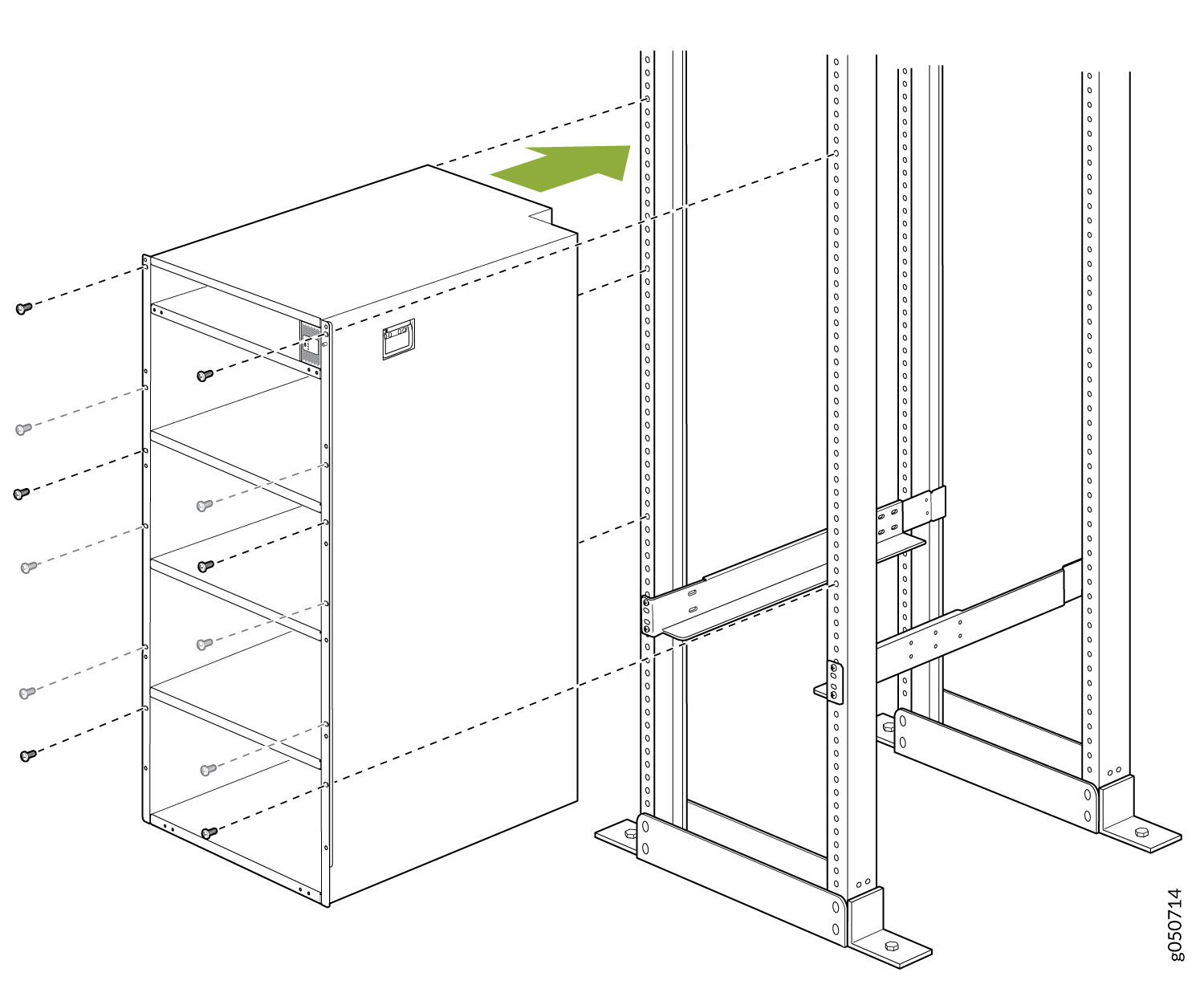

图 4：将机箱连接到机架
将升降机从机架中移开。
通过每个开口凸缘孔和机架孔（从底部开始）安装适合机架的机架安装螺丝，将机箱连接到机架。
目测检查路由器的对齐情况。如果路由器正确安装在机架中，则机架一侧的所有机架安装螺丝与另一侧的机架安装螺丝对齐，并且路由器处于水平水平。
确保路由器正确对齐之后，拧紧螺丝。
安装机架安装螺丝并将机箱固定在机架上之后，请在机箱中安装组件。
