PTX10008 JNP10008-SF3 交换阵列的电源规划

使用此信息计算运行 JNP10008-SF3 交换机结构的 PTX10008 的功耗并规划配置的功率要求。

JNP10008-SF3 结构中 PTX10008 组件的功率要求

表 1 列出了在典型电压条件和光纤条件下运行 JNP10008-SF3 的 PTX10008 路由器的功率要求。

表 1:功耗 JNP10008-SF3 结构系统,运行 14.4 Tbps 线卡

组件

描述

在 25° C

在 40° C

JNP10008-SF3

PTX10008 交换机接口板

700 瓦

750 瓦

JNP10008-FAN2

PTX10008 风扇托盘

600 瓦

1280 瓦

JNP10K-RE1-E

适用于 Junos OS 演化系统的 PTX10008 路由控制板

100 瓦

150 瓦

PTX10K-LC1201-36CD

PTX10008 36 端口 QSFP56-DD 线卡(无光纤收发器)

1600 瓦

1775 瓦

PTX10K-LC1202-36MR

PTX10008 线卡,具有 32 个 QSFP28 端口和 4 个 QSFP56-DD 端口(无光纤收发器)

740 瓦

750 瓦

谨慎:

为了确保充足的电力并避免引发电源报警,建议您始终在路由器中维护 n +1 电源。立即更换发生故障的电源,以防止出现意外故障。

如果新线卡安装在运行中路由器中,则如果增加的功率需求超过总可用功率(包括冗余功率),电源管理不会为线卡供电。如果使用冗余电源为线卡供电,则会发出次要报警,如果情况未得到纠正,此报警将在五分钟内成为主要报警。

您可以使用 show chassis power detail 命令查看提供给机箱的总功率、操作机箱及其中安装的组件所需的功率,以及机箱中可用的平衡功率。

JNP10K-PWR-AC2 电源规格

JNP10K-PWR-AC2 电源支持 AC、HVAC 和 HVDC。您可在 JNP10008-SF 或 JNP10008-SF3 结构系统中运行 JNP10K-PWR-AC2 电源。但是,如果您要升级 JNP10008-SF 系统以使用 JNP10K-PWR-AC2 电源,还可以升级风扇和风扇托盘控制器以确保通风良好。JNP10K-PWR-AC2 电源需要 JNP10008-FAN2 和 JNP10008-FTC2 冷却系统。

表 2 列出了 PTX10008 机箱中使用的 AC 电源 (JNP10K-PWR-AC2) 的电源规格。

表 2:JNP10K-PWR-AC2 电源的电源规格

项目

规格

AC 输入电压

180–305 VAC

DC 输入电压

190–410 VDC

额定输入电流

28.5 A

DC 输出功率

5500 W,双供电,5000 W,带单供电

表 3 显示了 JNP10K-PWR-AC2 电源的物理规格。

表 3:JNP10K-PWR-AC2 电源的物理规格

规范

价值

高度

3.5 英寸(8.89 厘米)

宽度

3.6 英寸(9.14 厘米)

深度

15.1 英寸(38.35 厘米)

重量

11.4 磅(5.17 千克)

JNP10K-PWR-AC2 电源电缆规格

大多数场地通过主干管道配电,主干管道通向框架安装配电盘,其中一个配电盘可位于用于安装路由器的机架的顶部。AC 电源线将每个电源连接到配电板。

注意:

在北美洲,AC 电源线的长度不得超过 15 英尺(约合 4.5 米),以符合国家电气法规 (NEC) 第 400-8 (NFPA 75,5-2.2) 和 210-52 部分以及加拿大电气法规 (CEC) 第 4-010(3) 部分。路由器随附的电源线符合北美和加拿大标准。

PTX10008 AC、高压交替电流 (HVAC) 和高压直流 (HVDC) 电源具有特定的线要求。使用以下部分根据电源的型号和任何模式设置确定电缆要求:

JNP10K-PWR-AC2 电源电缆规格

当 JNP10K-PWR-AC2 电源以 20-A 模式运行时,其输出为 2700-W,带有一个供电设备,3000-W(带双供电设备)。 表 4 显示了适用于 20-A 输入的电缆。 表 5 显示了适用于 HVAC 输入的电缆。电缆的一端有一个类型 SAF-D-GRID 系列 (3-5958P4) Anderson APP-400 连接器,额定值为 30A/400V/105C。 图 1 中显示了连接器的示例。

警告:

如果连接到 30-A 输入,请勿使用 16-A 或 20-A 电缆运行 JNP10K-PWR-AC2 电源。

谨慎:

通过始终将电源电缆从风扇托盘和电源上布线,可以防止 AC 电源电缆暴露在热排气口下。

谨慎:

使用电源加载系统之前,必须将 JNP10K-PWR-AC2 电源的两个输入供电设备连接到 AC 电源。

注意:

我们运送的电缆长 4.5 米,附带 AWG 或 mm² 电线的尺寸,具体取决于您的国家/地区。

表 4:20-A 输入的 JNP10K-PWR-AC2 电源电缆规格

现场

线集额定值

插头标准

备件瞻博网络型号

图形

阿根廷

16 A,250 VAC

IRAM 2073 RA/3 型

CBL-JNP-SG4-AR

澳大利亚和新西兰

15 A,250 VAC

AS/NZS 3112

CBL-JNP-SG4-AU

巴西

16 A,250 VAC

NBR 14136 BR/3 类

CBL-JNP-SG4-BR

中国

16 A,250 VAC

GB2099

CBL-JNP-SG4-CH

中国、欧洲和日本

16 A,250 VAC

C20 至 Anderson 3-5958p4

CBL-JNP-SG4-C20-CH

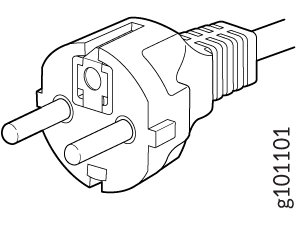

欧洲(意大利、瑞士和英国除外)

20 A,250 VAC

CEE 7/7

CBL-JNP-SG4-EU

英国

13 A、250 VAC、

BS1363

CBL-JNP-SG4-英国

印度

16 A,250 VAC

SANS 164/1

CBL-JNP-SG4-SA

以色列

16 A、RA、250 VAC

SI 32/1971 IL/3C 型

CBL-JNP-SG4-IL

意大利

16 A,250 VAC

CEI 23-50

CBL-JNP-SG4-IT

北美

20 A,250 VAC

3-5958P4 至 IEC 60320 C20

CBL-JNP-SG4-C20

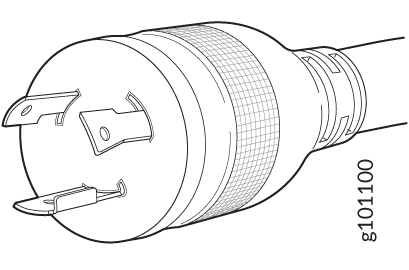

16 A,250 VAC

锁定 NEMA L6-20P

CBL-JNP-SG4-US-L

NEMA 6-20P

CBL-JNP-SG4-US

南非

16 A,250 VAC

SANS 164/1

CBL-JNP-SG4-SA

瑞士

16 A,250 VAC

CEI 23-50

CBL-JNP-SG4-SZ

图 1:带 Anderson Connector Bare Cable with Anderson Connector 的裸露电缆
表 5:HVAC 输入的 JNP10K-PWR-AC2 电源电缆规格

现场

线集额定值

插头标准

备件瞻博网络型号

图形

北美

16 安,277 伏

NEMA L7-20P

CBL-JNP-SG4-HVAC

30-A 输入的 JNP10K-PWR-AC2 电源电缆规格

为 30-A 输入设置时,JNP10K-PWR-AC2 AC 或 HVDC 电源需要高压电缆组件。电缆的一端有一个类型 SAF-D-GRID 系列 (3-5958P4) Anderson APP-400 连接器,额定值为 30A/400V/105C,而电缆的另一端是裸线。请参阅 图 2表 6。这些电缆可单独订购,并且不会自动随 JNP10K-PWR-AC2 订单发货。 图 4 中显示了直角电缆和连接器的示例。

对于与 AC 系统的连接,瞻博网络提供带有 NEMA 30-A 连接器(图 2) 或 IEC 330P6W 连接器的电缆(图 3)。

图 2:NEMA 30-A 连接器 NEMA 30-A Connector
图 3:IEC 330P6W 连接器 IEC 330P6W Connector
表 6:30-A 电缆连接选项

描述

现场

线集额定值

插头标准

连接

备件瞻博网络型号

AC/HVDC 电源线

任何

30-A、400 VAC

UL 950 和 IEC 60950

安德森/直通裸线

CBL-PWR2-BARE

30-A、400 VAC

UL 950 和 IEC 60950

安德森/直角到裸露的电线

CBL-PWR2-BARE-RA

AC 电源线

欧洲大陆

30-A 250 VAC

UL 950 和 IEC332P6

安德森/直角到 IEC 332P6

CBL-PWR2-332P6W-RA

30-A 250 VAC

UL 950 和 IEC332P6

安德森/直达 IEC332P6

CBL-PWR2-332P6W

北美

30-A 250 VAC

IEC330P6

安德森/直角到 IEC 330P6

CBL-PWR2-330P6W-RA

30-A 250 VAC

IEC330P6

安德森/直通 IEC 330P6

CBL-PWR2-330P6W

30-A 250 VAC

UL 498,CSA

安德森/直角到 L6-30P (NEMA-30A)

CBL-PWR2-L6-30P-RA

30-A 250 VAC

UL 498、IEC5958P4

安德森/直通 L6-30P (NEMA-30A)

CBL-PWR2-L6-30P

图 4:直角,裸露电缆,带安德森连接器 Right-Angle, Bare Cable with Anderson Connector
1
黑线 – HVDC 的“+”或“-”,AC 的“热或中性”
3
白线 – HVDC 的“+”或“-”,AC 的“热或中性”
2
绿线 - 接地


JNP10K-PWR-DC2 电源规格

如果要将 JNP10008-SF 系统升级为使用 JNP10K-PWR-DC2 电源,请升级风扇和风扇托盘控制器以确保通风良好。JNP10K-PWR-DC2 电源需要 JNP10008-FAN2 和 JNP10008-FTC2 冷却系统。表 7 列出了 PTX10008 机箱中使用的双 DC 电源的电源规格。

表 7:JNP10K-PWR-DC2 电源的电源规格

项目

规格

DC 输入电压

  • 最低工作电压:–40 VDC

  • 额定工作电压:–48 VDC

  • 工作电压范围:–40 VDC 到 –72 VDC

额定 DC 输入电流

  • 最低工作电压为 76-A (-40 VDC),具有 80-A DIP 交换机设置和 5500 W 输出负载

  • 额定工作电压 (–48 VDC) 时最大为 64-A,具有 80-A DIP 交换机设置和 5500-W 输出负载

  • 使用 60-A DIP 交换机设置和 4400-W 输出负载,最低工作电压 (-40 VDC) 时最大为 60-A

  • 额定工作电压 (-48 VDC) 时最大为 50-A,具有 60-A DIP 交换机设置和 4400-W 输出负载

输出功率

2200 W,用于低输入 (60-A) 单供电

4400 W,用于低输入 (60-A) 双供电

2750 W,用于高输入 (80-A) 单供电

5500 W,用于高输入 (80-A) 双供电

表 8 显示了 JNP10K-PWR-DC2 电源的物理规格。

表 8:JNP10K-PWR-DC2 电源的物理规格

规范

价值

高度

3.5 英寸(8.89 厘米)

宽度

3.6 英寸(1.63 厘米)

深度

16.05 英寸(40.77 厘米)

重量

8.1 磅(3.67 千克)
