使用 JNP10004-RMK-4POST 机架安装套件安装 PTX10004

您可使用机架安装套件将 PTX10004 路由器安装到四柱式闭式机架或四柱式开式机架中。机架安装套件（部件号：JNP10004-RMK-4POST）默认发货。在本主题中，我们将介绍如何安装路由器。

路由器机箱重量约为 123 lb （56 kg），仅安装风扇托盘控制器。

您可以手动安装 PTX10004 或使用机械升降机。由于路由器可能很大很重，因此强烈建议您使用机械升降机来安装 PTX10004。

如果使用升降机安装路由器，请确保具有额定值为 250 lbs （113.4 kg） 的机械升降机。

如果是手动安装路由器，请确保至少有三个人来抬起机箱。

安装 PTX10004 路由器之前：

确保您已准备好以下部件和工具：

  • 28 颗适用于机架的机架安装螺丝（未提供），用于将安装刀片、安装托盘、机箱和安全约束固定在机架上

  • 一把 1 号、2 号或 3 号十字 （+） 螺丝起子，具体取决于机架安装螺丝的尺寸（未提供）

机架安装套件由以下组件构成：

  • 一个安装托盘

  • 两个安装刀片

  • 一个安全约束

  • 12 颗十字 8-32 x.375 英寸平头螺丝

谨慎：

仅在安全安装机箱之后，才在机箱中安装线卡和其他组件。
谨慎：

在机架或机柜上安装路由器之前，请具有资格认证的技术人员检验机架的强度是否足以承受路由器的重量，以及安装场地是否足以承受机架的重量。
谨慎：

如果要在机架上安装多个单元，请计划将第一台路由器安装在机架底部。将最重的设备安装在机架底部，然后将其他设备从机架底部安装到顶部，以从单元重量降低的顺序排列。

要安装路由器：

  1. 将 ESD 接地腕带的一端绕在裸露的手腕上并紧固，然后将另一端连接到场地 ESD 点。
  2. 使用六颗适用于机架和螺丝起子的机架安装螺丝，将安装刀片连接到前机架柱上（请参阅图 1）。
    图 1：连接安装刀片 Attach the Mounting Blades
  3. 从机架后部将装配托盘滑入机架的后柱上，使安装刀片在安装托盘两侧的凸缘下对齐。使用八颗适用于机架的机架安装螺丝和一把螺丝起子，将托盘连接到后机架柱上（请参阅图 2）。

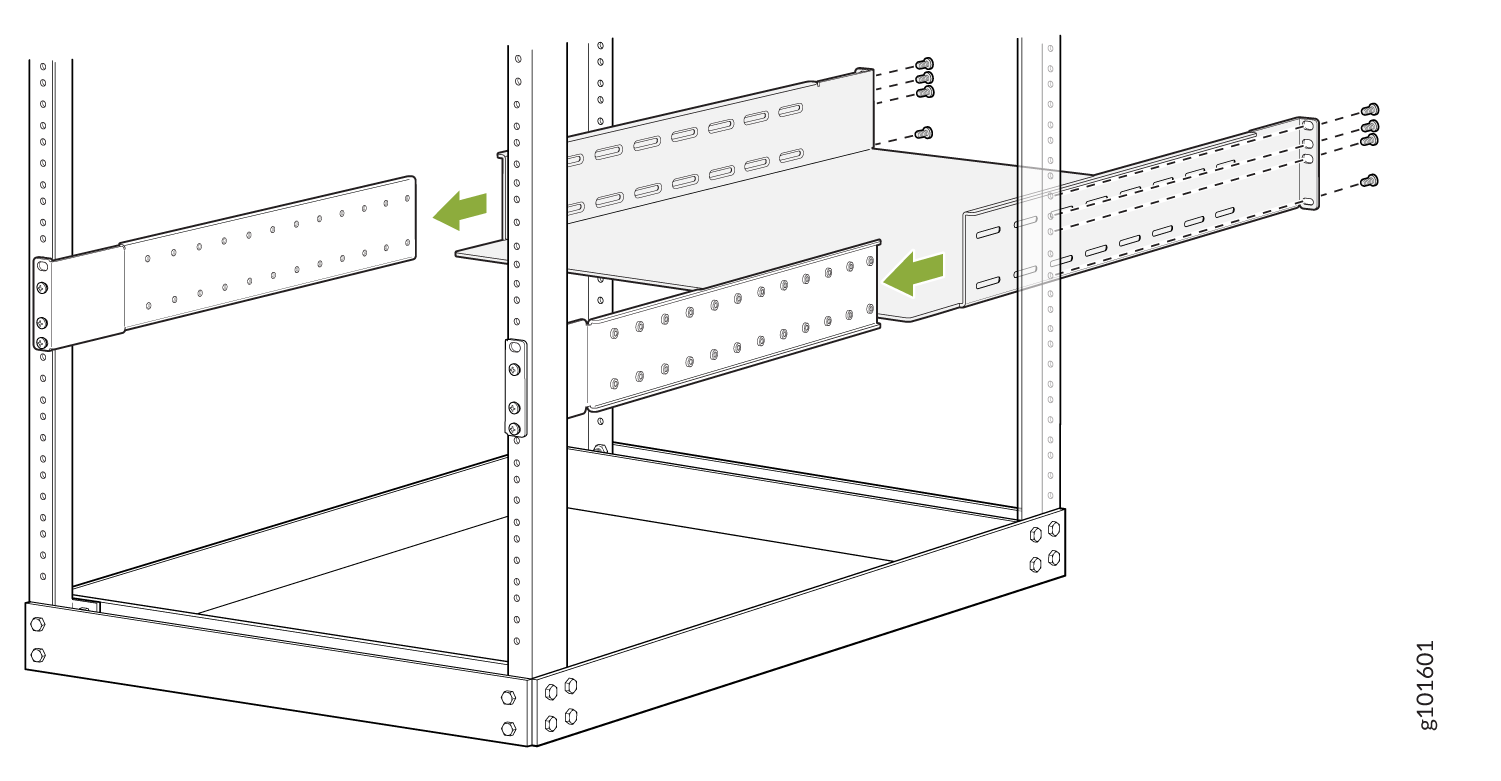

    图 2：连接安装托盘 Attach the Mounting Tray
  4. 检查安装托盘是否处于水平。
  5. 使用 12 颗十字 8-32 x.375 英寸平头螺丝将托盘连接到装配刀片（请参阅图 3）。
    图 3：将安装刀片连接到安装托盘 Attach the Mounting Blades to the Mounting Tray
  6. 如果您使用升降机安装路由器：
    1. 将路由器装载到升降机上，确保其稳固地放置在升降机平台上（请参阅图 4）。
      图 4：将 PTX10004 装载到机械升降机上 Load the PTX10004 onto a Mechanical Lift
    2. 通过使用升降机将路由器对准机架前面的位置，使其位于安装托盘前面的中心。
    3. 将机箱提升到高出装配托盘表面约 0.75 英寸（1.9 厘米） 的位置。将机箱对齐，使其尽可能靠近装配托盘。

    如果您手动安装路由器：

    1. 将路由器对准机架或机柜的前面，使其位于安装托盘前部的中心。如果有托板车，请使用托板车。
      警告：

      为防止受伤，请将后背挺直，用腿而不是后背抬起。抬起身体时，不要扭曲身体。均匀地分担负载，并确保站稳脚步。
      谨慎：

      如果要安装多个路由器，请将第一个路由器安装在机架底部。切勿尝试将路由器手动安装在机架的上部位置。
      注意：

      机箱有两个手柄，专为机箱的微妙定位而设计。不要用手柄抬起机箱。
    2. 机箱每侧一人，后部一人，托住机箱底部并小心地将其抬到装配托盘上（请参阅图 5）。

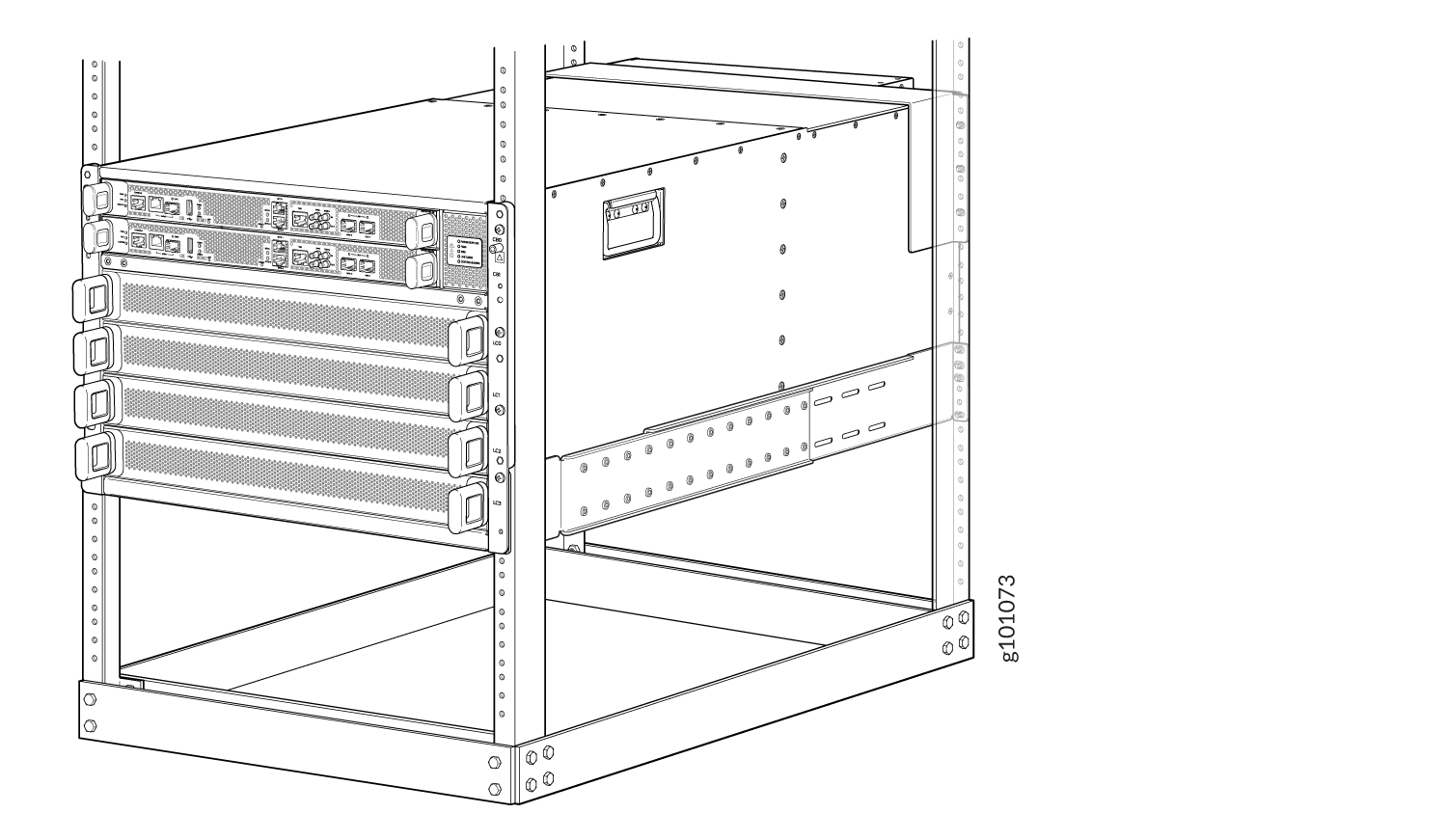

      图 5：手动 Lift the PTX10004 Manually提升 PTX10004
  7. 将机箱小心滑入装配托盘，直至机箱凸缘接触到机架导轨。安装刀片可确保机箱凸缘中的孔与机架导轨中的孔对齐。
  8. 通过每个开口凸缘孔和机架孔安装八颗机架安装螺丝，将机箱连接到机架（请参阅图 6）。

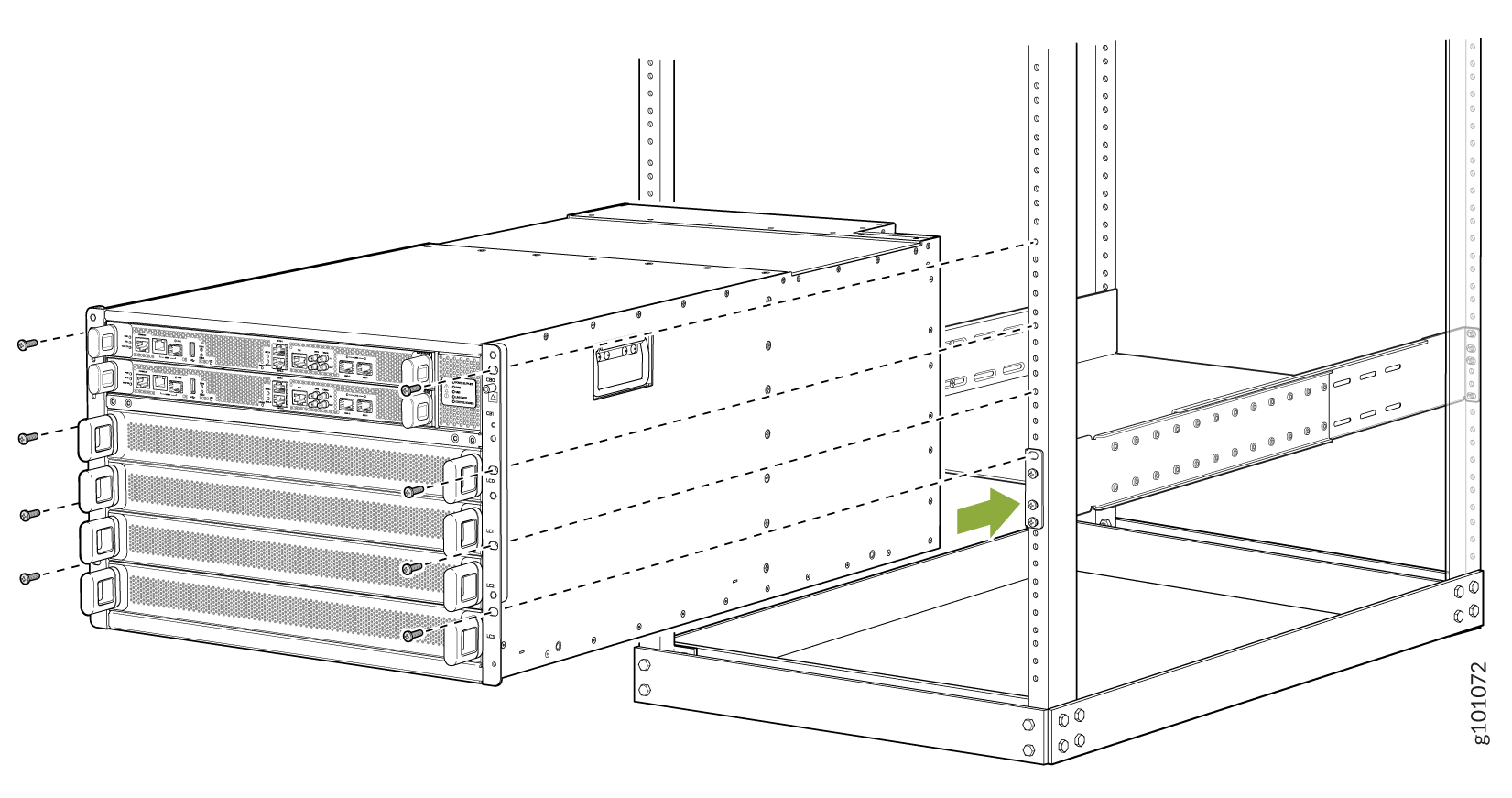

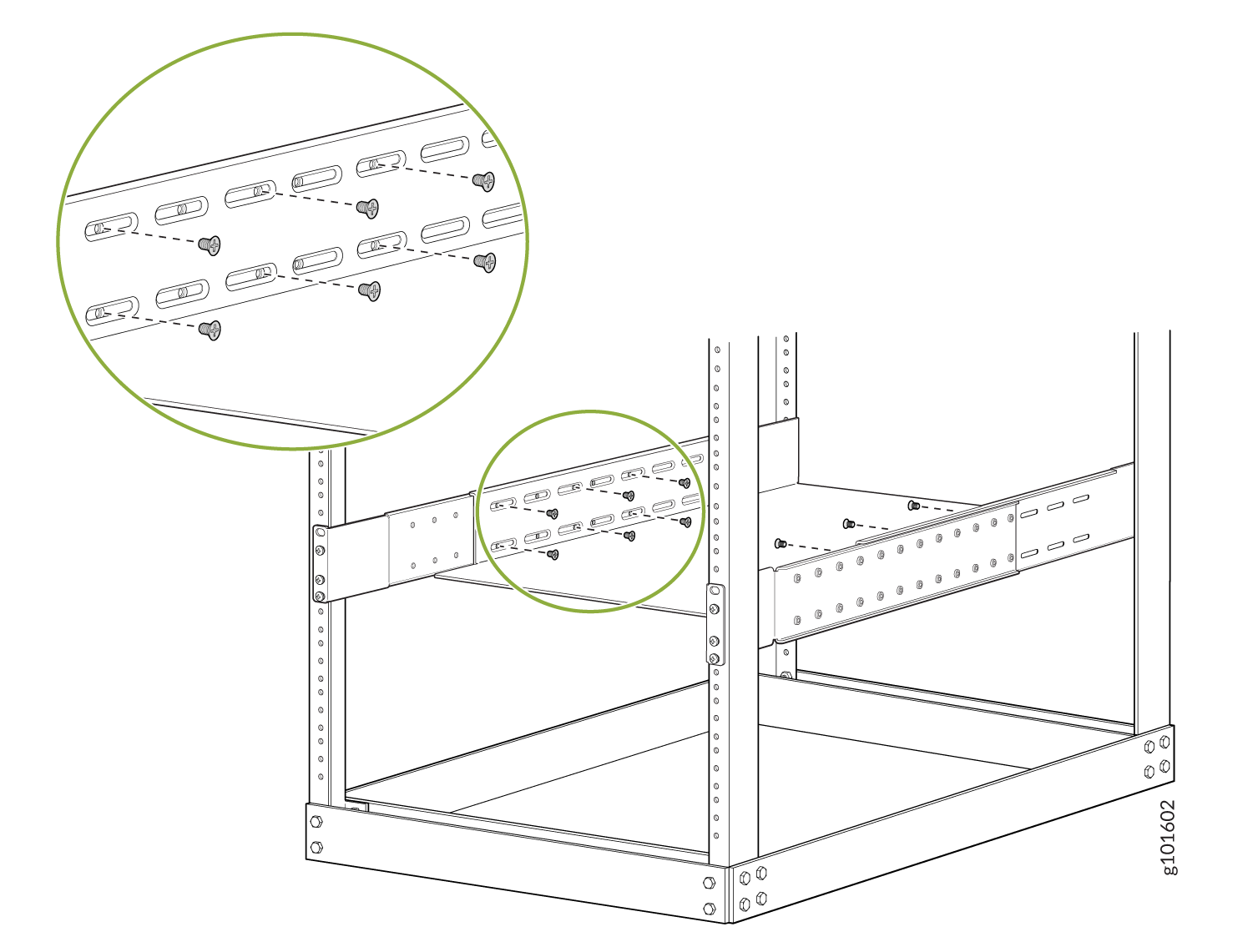

    图 6：将机箱连接到机架 Attach the Chassis to the Rack
  9. 如果使用升降机安装路由器，请将升降机从机架中移开。
  10. 检查路由器的对齐性。机架每侧的装配螺丝应保持齐平，并且路由器应保持水平。拧紧螺丝。
  11. 在机架后柱之间插入安全约束。它应放在机箱顶部，并与机架上的孔对齐。
  12. 通过每个开口凸缘孔和机架孔安装六颗机架安装螺丝，将约束连接到机架（请参阅图 7）。拧紧螺丝。
    图 7：连接安全约束 Attach the Safety Restraint
