PTX10001-36MR 交流/高压直流电源说明
PTX10001-36MR 直流电源说明

PTX10001-36MR 电源系统

PTX10001-36MR 由出厂时预安装的 3000-W 冗余 AC/HDVC 或直流电源供电。PTX10001-36MR 由两个电源供电，实现 1 + 1 冗余。电源可热拔除和热插入。如果一个电源出现故障，您可以在不关闭电源或中断路由功能的情况下更换它。另一个电源不间断地平衡电气负载。每个电源都有两个输出：12 V 和 12 V 待机。每个电源中的两个反向旋转风扇提供从前到后的冷却。输入电压如下：

交流输入电压范围：200-277 VAC
HDVC 输入电压范围：204-380 VDC
直流输入电压范围：-40 VDC（最小），-72 VDC（最大）

谨慎：

请勿在同一机箱中混用交流和直流电源。

PTX10001-36MR 交流/高压直流电源说明

AC/HVDC 电源的输入电源可以是交流电源或 HVDC 电源。电源会自动检测是否有交流或高压直流输入电压，并相应地管理电源。交流电源可以是 180-305 VAC 输入电压，HVDC 电源可以是 190-400 VDC 输入电压。每个 3000-W 交流/高压直流电源模块都有一个交流或高压直流输入，可为系统提供 12 V 的电源。

图 1 显示了电源在后面板上的位置。

图 1：PTX10001-36MR 后面板（安装了 AC/HVDC 电源） PTX10001-36MR Back Panel (AC/HVDC Power Supplies Installed)

—

风扇模块（6）

阿拉伯数字

—

电源（2）

图 2 显示了 AC/HVDC 电源模块组件的示例。

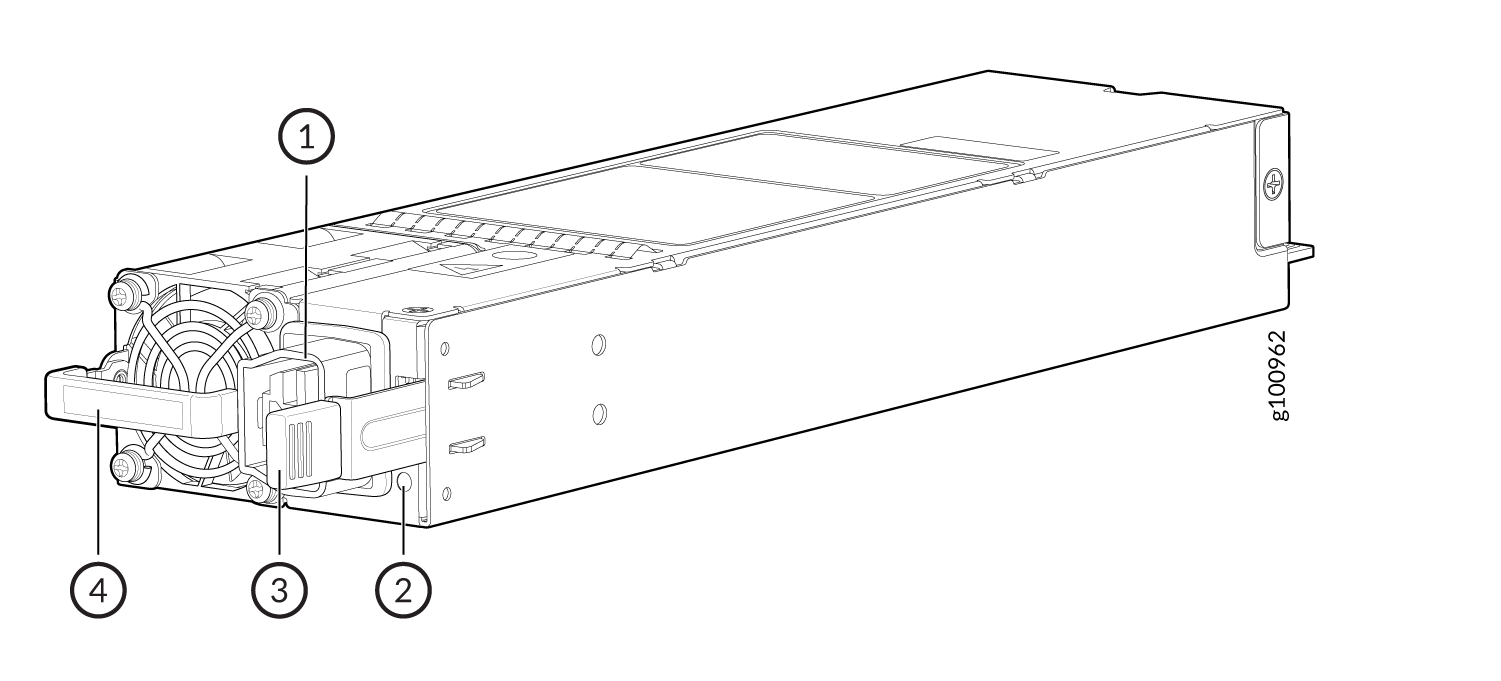

图 2：PTX10001-36MR 交流/高压直流电源 Technical drawing of a server power supply unit with labeled components: top cover, mounting holes, handle, and cooling fan.

Technical drawing of a server power supply unit with labeled components: top cover, mounting holes, handle, and cooling fan.

1 — 插头电源连接器	3 — 顶出杆
阿拉伯数字 — 状态 LED 指示灯	4 — 橙色手柄

谨慎：

为避免电气伤害，请仔细按照将 PTX10001-36MR 连接到电源中的说明进行作。

PTX10001-36MR 交流电源 LED
PTX10001-36MR AC/HVDC 电源规格
PTX10001-36MR 交流电源线规格

PTX10001-36MR 交流电源 LED

每个 PTX10001-36MR 交流/高压直流电源模块的电源模块面板上都有一个状态 LED。请参阅图 3。

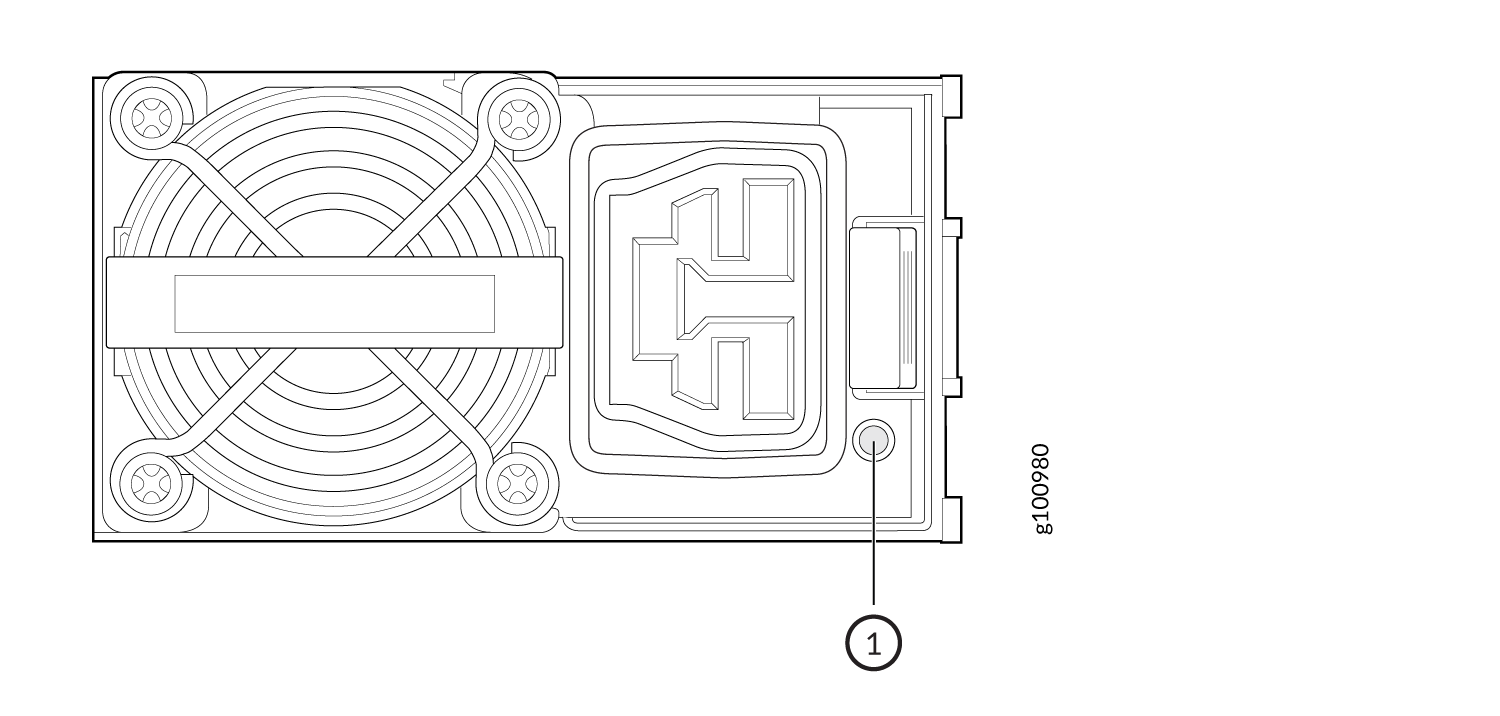

图 3：PTX10001-36MR 交流/高压直流电源状态 LED 位置 Technical drawing of a device with a fan and grille on the left, mounting screws, and a connector on the right. Part labeled 1.

Technical drawing of a device with a fan and grille on the left, mounting screws, and a connector on the right. Part labeled 1.

—

电源 LED

PTX10001-36MR 交流/高压直流电源模块使用琥珀色和绿色双色 LED 来指示工作状态（见表 1）。

表 1：PTX10001-36MR AC/HVDC 电源状态 LED 说明
LED 颜色	LED 状态	描述
未点燃的	关闭	一个或两个电源都没有交流电源。
绿	稳定开启	电源模块已打开且运行正常。
绿	闪烁	没有输入电源，但同一系统中另一个插槽的电源模块在 12 VSB 处于活动状态时打开。
琥珀	稳定开启	电源模块因严重事件而关闭。可能的原因：高温、大功率、大电流或风扇故障。交流电源线已拔下。
琥珀	闪烁	电源模块正在运行，但出现警告事件。可能的情况：高温（入口温度大于 53° F [11° C] 或热点温度大于 95° F [35° C]）、高功率、大电流或风扇慢速（小于 1200 rpm）。

您可以使用 show chassis power 命令和命令 show chassis power detail 获取有关电源模块状态的更多信息。以下是 CLI 输出的一些示例：

PTX10001-36MR，带两个交流/高压直流电源

PTX10001-36MR AC/HVDC 电源规格

PTX10001-36MR 在表 2 中列出的 AC/HVDC 输入电压范围内工作。PTX10001-36MR 功耗如表 3 所示。

表 2：PTX10001-36MR AC/HVDC 电源规格
参数	最低	额定	最大
输入电压（交流）	180 VAC	200 至 277 VAC	305 VAC
输入电压（HVDC）	204 伏直流电	240-380 伏直流电	400 伏直流电
交流输入线路频率	47赫兹	50-60 赫兹	63赫兹

表 3：PTX10001-36MR AC/HVDC 功耗
项目	规范
典型功耗	1538 瓦
最大功耗	2164 瓦

PTX10001-36MR 交流电源线规格

可拆卸的交流电源线随交流电源一起提供。表 5 列出了为每个国家/地区提供的默认电源线。电源线的插头端可插入您所在地理位置的标准电源插座。

注意：

在北美，交流电源线的长度不得超过 14.75 英尺（约 4.5 米），以符合国家电气规范（NEC）第 400-8 节（NFPA 75、5-2.2）和 210-52 以及加拿大电气规范（CEC）第 4-010（3）节。可以为 PTX10001-36MR 订购的电源线符合要求。

表 4 列出了为每个国家或地区提供的交流电源线规格。

表 4：PTX10001-36MR 电源线规格
现场	线组额定值	插头标准	备用瞻博网络型号
阿根廷	16 安，250 伏交流电	IRAM 2073 RA/3 型	CBL-JNP-SG4-AR
澳大利亚和新西兰	15 安，250 伏交流电	AS/NZS 4417	CBL-JNP-SG4-AU

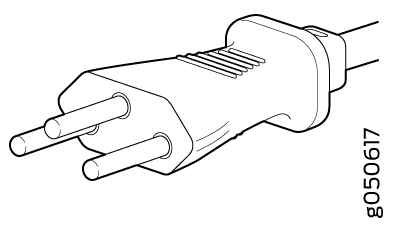

巴西	16 安，250 伏交流电	丁腈橡胶 14136 BR/3 型	CBL-JNP-SG4-BR
中国	16 安，250 伏交流电	GB2099	CBL-JNP-SG4-通道

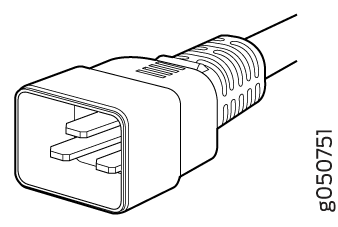

中国、日本和欧洲	16 安，250 伏交流电	C20 至 Anderson 3-5958p4	CBL-JNP-SG4-C20-通道

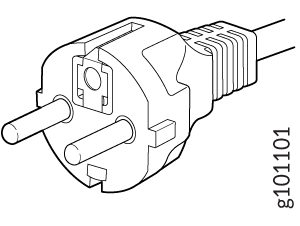

欧洲（意大利、瑞士和英国除外）	20 安，250 伏交流电	CEE 7/7 直线	CBL-JNP-SG4-EU
印度	16 安，250 伏交流电	SANS 164/1 标准	CBL-JNP-SG4-SA
以色列	16 安，RA，250 VAC	SI 32/1971 IL/3G 型	CBL-JNP-SG4-IL
意大利	16 安，250 伏交流电	CEI 23-16	CBL-JNP-SG4-IT
日本	20 安，250 伏交流电	NEMA L6-20P	CBL-JNP-SG4-JPL
北美洲	20 安，250 伏交流电	C20 至 Anderson 3-5958p4	CBL-JNP-SG4-C20

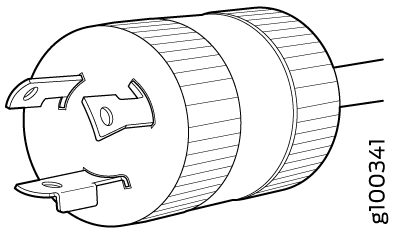

北美洲	16 安，250 伏交流电	锁定 NEMA L6-20P	CBL-JNP-SG4-US-L
北美洲	16 安，250 伏交流电	NEMA 6-20P	CBL-JNP-SG4-美国
北美洲	15 安，277 伏	NEMA I7-20P	CBL-JNP-SG4-暖通空调
北美洲	20 安，250 伏	IEC 320P6W	CG_CBL-APP-400-02
南非	16 安，250 伏交流电	SANS 164/1 标准	CBL-JNP-SG4-SA
瑞士	16 安，250 伏交流电	CEI 23-50 认证	CBL-JNP-SG4-SZ

表 5：随附的 PTX10001-36MR 默认电源线
现场	备用瞻博网络型号	图形
澳大利亚、库克群岛、斐济、基里巴斯、瑙鲁、新西兰、巴布亚新几内亚、萨摩亚、汤加和瓦努阿图	CBL-JNP-SG4-AU
巴西	CBL-JNP-SG4-BR
中国	CBL-JNP-SG4-通道
阿富汗、阿尔巴尼亚、阿尔及利亚、安道尔、安哥拉、阿根廷、亚美尼亚、奥地利、阿塞拜疆、孟加拉国、白俄罗斯、比利时、贝宁、不丹、玻利维亚、波斯尼亚和黑塞哥维那、保加利亚、布隆迪、布基纳法索、柬埔寨、喀麦隆、佛得角、中非共和国、乍得、科科斯群岛、科摩罗、克罗地亚、捷克共和国、刚果民主共和国、丹麦、吉布提、多米尼克、东帝汶、埃及、赤道几内亚、厄立特里亚、爱沙尼亚、埃塞俄比亚、法罗群岛、芬兰、法国、法属圭亚那、加蓬、格鲁吉亚、德国、加纳、直布罗陀、希腊、格陵兰、几内亚、几内亚比绍、匈牙利、冰岛、印度尼西亚、伊朗、伊拉克、马恩岛、象牙海岸、约旦、科威特、哈萨克斯坦、拉脱维亚、利比亚、立陶宛、卢森堡、澳门、马其顿、马达加斯加、马里、马提尼克、毛里塔尼亚、毛里求斯、摩尔多瓦、摩纳哥、蒙古、黑山、摩洛哥、莫桑比克、缅甸、纳米比亚、新喀里多尼亚、荷兰、尼泊尔、尼日利亚、挪威、巴基斯坦、巴拉圭、波兰、葡萄牙、卡塔尔、共和国刚果、罗马尼亚、俄罗斯、卢旺达、圣巴泰勒米、圣基茨和尼维斯、圣文森特和格林纳丁斯、塞内加尔、塞尔维亚、塞尔维亚和黑山、塞拉利昂、斯洛伐克、斯洛文尼亚、索马里、西班牙、斯里兰卡、苏丹、苏里南、瑞典、叙利亚、塔吉克斯坦、坦桑尼亚、多哥、突尼斯、土耳其、土库曼斯坦、乌克兰、乌拉圭、乌兹别克斯坦、越南和也门	CBL-JNP-SG4-EU
以色列	CBL-JNP-SG4-IL
智利、意大利和圣马力诺	CBL-JNP-SG4-IT
南非	CBL-JNP-SG4-SA
马尔代夫和英国	CBL-JNP-SG4-英国
美属萨摩亚、安圭拉、安提瓜和巴布达、阿鲁巴、巴巴多斯、巴哈马、伯利兹、百慕大、英属维尔京群岛、加拿大、开曼群岛、哥伦比亚、哥斯达黎加、古巴、厄瓜多尔、萨尔瓦多、关岛、危地马拉、圭亚那、海地、洪都拉斯、牙买加、日本、老挝、黎巴嫩、利比里亚、墨西哥、蒙特塞拉特、密克罗尼西亚、荷属安的列斯群岛、尼日尔、巴拿马、秘鲁、菲律宾、波多黎各、沙特阿拉伯、中国台湾、泰国、特立尼达和多巴哥、美属维尔京群岛和委内瑞拉	CBL-JNP-SG4-US-L
美国	CBL-JNP-SG4-C20
美国-TAA	CBL-JNP-SG4-US-L

表 6：PTX10001-36MR HVDC 电缆规格（裸线）
现场	线组额定值	备用瞻博网络型号
高压直流电源线	16 安，400 VAC	CBL-PWR2-裸

注意：

高压直流电缆中电线的绝缘层采用颜色编码。绿色是地面，黑色是线条，白色是中性。对于 HVDC，黑白线对极性不敏感。黑线可以是正极（+）或中性线（–），白线可以是正极（+）或负极（–）。

PTX10001-36MR 直流电源说明

PTX10001-36MR 直流电源是可热拔除和可热插入的 FRU。每个 3000W 电源模块都有一个直流输入，并提供 12VDC 输出和 12VDC 备用电压。

图 4 显示了 DC 电源模块组件。

谨慎：

请勿在同一机箱中混用交流/高压直流和直流电源。

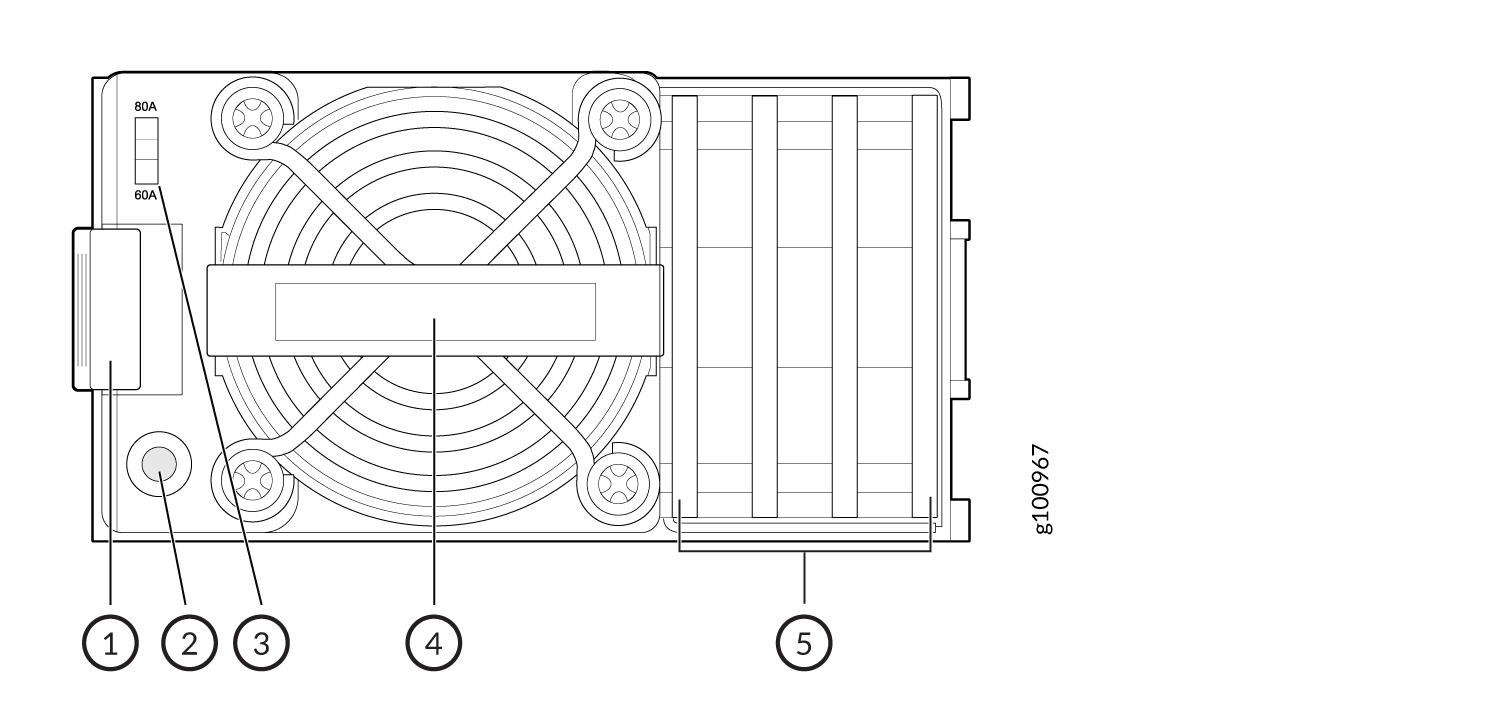

图 4： PTX10001-36MR 直流电源 PTX10001-36MR DC Power Supply

1 — 顶出杆	4 — 处理
阿拉伯数字 — 状态 LED 指示灯	5 — 接线端子盖
3 — 直流输入电流选择器（DIP 开关）

谨慎：

为避免电气伤害，请仔细按照将 PTX10001-36MR 连接到电源中的说明进行作。

PTX10001-36MR 直流电源 LED
PTX10001-36MR 直流输入电流选择器（DIP 开关）
PTX10001-36MR 输入直流电压规格
60A 输入馈电电源管理
PTX10001-36MR 直流电源线
PTX10001-36MR 直流电源接线片
查看功耗统计数据

PTX10001-36MR 直流电源 LED

每个 PTX10001-36MR 直流电源模块的电源模块面板上都有一个状态 LED（参见图 5）。

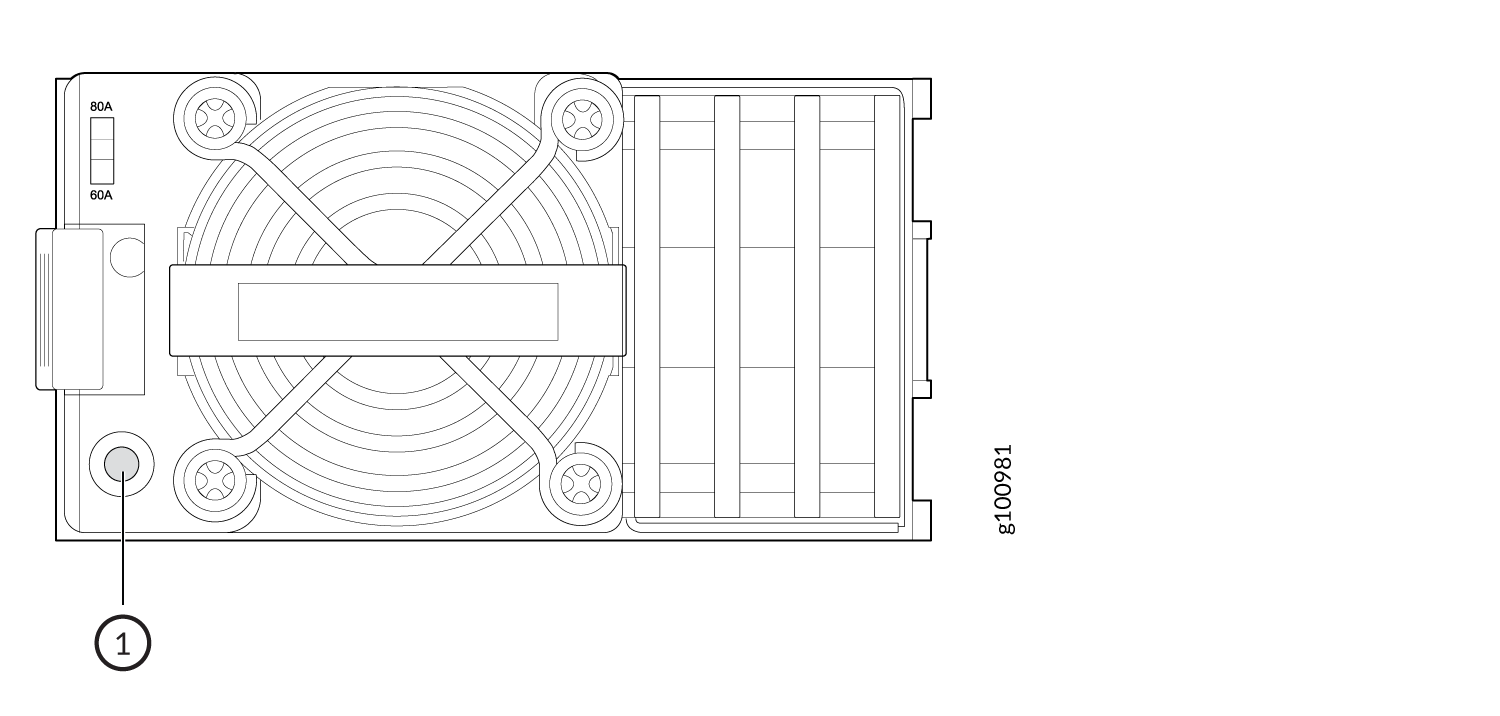

图 5：PTX10001-36MR 直流电源状态 LED 位置 Technical diagram of a power supply unit with a cooling fan, a handle, and indicators for 80A and 60A current ratings.

—

电源状态 LED 指示灯

表 7 介绍了 DC 电源模块状态 LED。

表 7：PTX10001-36MR 直流电源状态 LED 说明
LED 颜色	LED 状态	描述
未点燃的	关闭	电源没有直流电源。
绿	稳定开启	电源模块已打开且运行正常。
绿	闪烁	电源模块正在上传固件。电源模块处于冷冗余状态。
琥珀	稳定开启	电源模块因严重事件而关闭。可能的原因：高温、大功率、大电流或风扇慢速。直流电源线已拔下，但第二个电源模块仍具有直流电源。
琥珀	闪烁	电源模块正在运行，但出现警告事件。可能的原因：高温、大功率、大电流或风扇慢速。

PTX10001-36MR 直流输入电流选择器（DIP 开关）

PTX10001-36MR 直流电源模块可在 80 A 或 60 A 的输入电流下运行。您可以通过将直流输入电流选择器（DIP 开关）移动到所需设置来选择输入额定值。有关 DIP 开关的位置，请参阅图 4 。如果选择 60 A，电源模块会限制输出功率，以便在正常稳态作下输入电流不超过 60 A。如果选择 80 A，电源模块会限制输出功率，使输入电流不超过 80 A。

例如：

表 8：DC 输入电流选择器
输入电流	描述
60 安培	当输入电压介于 40 V 和 48 V 之间时，电源模块将输出功率限制为 2200 W。如果输入电压增加，它会线性增加输出功率。当输入电压介于 48 V 和 72 V 之间时，电源模块提供 2700 W 的输出功率。
80 安培	电源模块可在 40VDC 至 72VDC 的整个输入电压范围内提供 3000W 输出功率。

PTX10001-36MR 输入直流电压规格

PTX10001-36MR 直流电源模块在表 9 中列出的直流输入电压范围内运行。表 10 列出了 PTX10001-36MR DC 功耗。

注意：

根据可用的输入源，我们建议 48 VDC 设施直流电源配备额定值至少为 60 A （48 VDC）或 80 A （48 VDC）的断路器，或者按照当地法规的要求。

表 9：PTX10001-36MR 直流电源规格
输入开关设置	最小输入直流电压	额定输入直流电压	最大输入直流电压	最大输入直流电流	最大输出功率
60 安培	40 伏直流电	48 VDC 至 60 VDC	72 伏直流电	60 ADC	2700 瓦
80 安培	40 伏直流电	48 VDC 至 60 VDC	72 伏直流电	80 ADC	3000 瓦

表 10：PTX10001-36MR DC 功耗
项目	规范
典型功耗	1538 瓦
最大功耗	2164 瓦

60A 输入馈电电源管理

当输入电压低于或高于欠压限制时，60A 直流电源模块容量会发生变化，如下所示：

当 60-A 直流电源模块输入电压高于输入欠压警告限值时，其容量为 2700 W。
当输入电压低于输入欠压警告限值时，电源模块容量降低到 2200 W。

当输入电压高于输入欠压警告限值时，软件会调整系统容量，并根据新的系统容量将电源重新分配给 FRU。表 11 显示了使用 60 A 直流电源模块在不同场景中的系统行为。

表 11：60A 直流电源模块在不同场景中的系统行为
	输入电压：< 40 V	输入电压：40 V 至 72 V
60 安培直流模式	电源模块已关闭，系统开机时无法打开。	正常运行。
PTX10001-36MR，带两个电源模块	电源模块脱机且系统已断电。	正常运行。
PTX10001-36MR，带一个电源模块	电源模块脱机且系统已断电。	正常运行，但没有电源模块冗余。

在所有这些场景中，电源管理作可以是不同的，但根据所需的总系统容量和总系统功率确定。 show chassis power detail 使用命令确定行为。

PTX10001-36MR 直流电源线

您必须提供符合当地法规、法律和标准要求的规格的直流电源线。电缆中电线的绝缘层采用颜色编码。绿色是地面，黑色是线条，白色是中性。导线标记为（+）和（–）以指示它们的极性。

谨慎：

您必须确保电源连接保持正确的极性。

警告：

对于现场接线连接，请仅使用铜导体。

警告：

直流电源线不得阻挡对 PTX10001-36MR 组件的访问，也不得悬垂在人们可能被绊倒的地方。

PTX10001-36MR 直流电源接线片

PTX10001-36MR 随附的附件盒包括连接到每个电源模块的端子螺柱的电缆接线片。（图 6 中所示的电缆接线片也用于将机箱接地。电缆接线片为双孔，尺寸适合 15.86 毫米（0.625 英寸）中心线上的 1/4-20 UNC 端子螺柱。

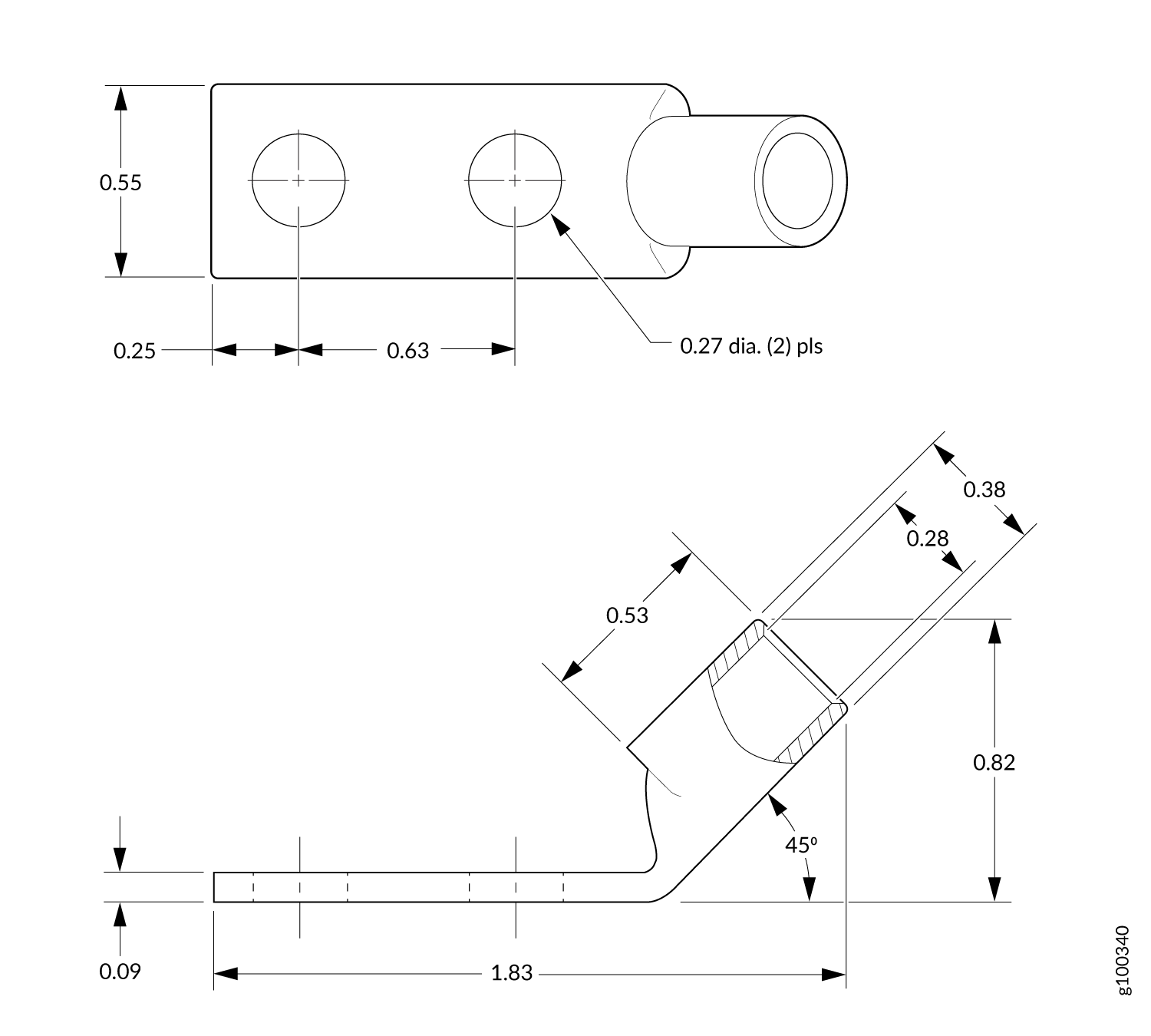

图 6：直流电源线接线片 DC Power Cable Lugs

谨慎：

在开始安装 PTX10001-36MR 之前，有执照的电工必须将电缆接线片连接到您提供的电源线上。接线片连接不正确的电缆可能会损坏 PTX10001-36MR。

查看功耗统计数据

您可以使用 show chassis power 命令和 show chassis power detail 命令获取有关电源模块状态的其他信息。以下是 CLI 输出的一些示例：

PTX10001-36MR，带两个直流电源
