NFX350 机箱

NFX350 设备的前面板具有标记为 ALM、 SYS、 MST 和 PH 的机箱状态 LED。

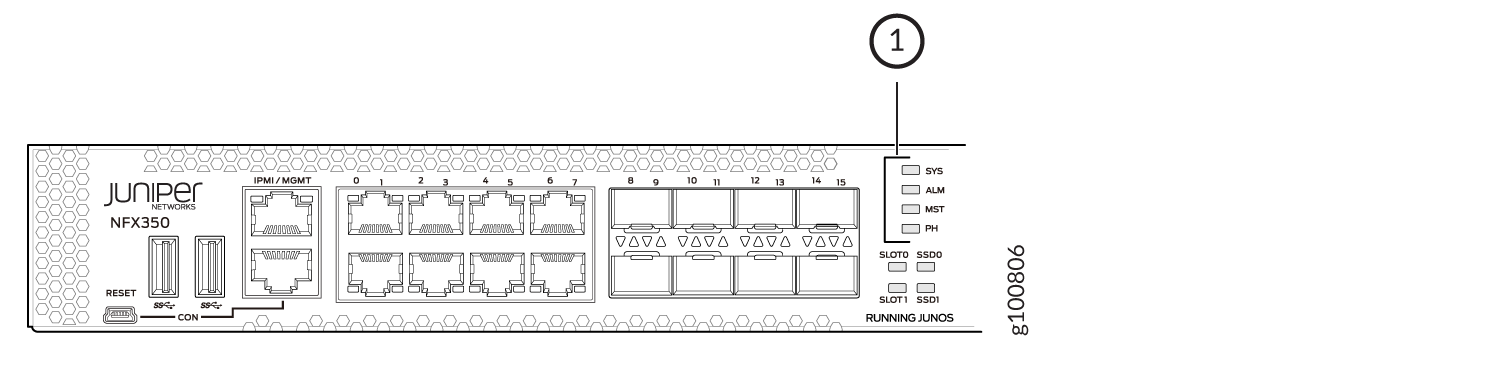

图 3 显示了 NFX350 设备中的机箱状态 LED。

表 1 介绍了 NFX350 设备中的机箱状态 LED、颜色和状态及其指示的状态。通过发出操作模式命令 show chassis led，您可以通过 CLI 远程查看这四个 LED 的颜色。

表 1：NFX350 设备中的机箱状态 LED

LED 标签	颜色	状态和说明
Alm	红	存在主要报警。
	琥珀	存在次要报警。
	关闭	没有报警或设备已停止。
系统	绿色稳定（打开）	Junos OS 已加载到设备上。
	绿色闪烁	设备正在启动。
	关闭	设备的电源已关闭或停止。
Mst	绿色稳定（打开）	设备正在正常运行。
	关闭	设备的电源已关闭或停止。
致电回家	绿色稳定（打开）	Phone Home 已成功终止。
	绿色闪烁	电话回家正在进行中。
	琥珀色固态	电话主页未成功终止。
	琥珀色闪烁	电话主页正在等待用户输入。
	关闭	没有电话家庭交易。

主要报警（红色）表示需要立即采取行动的严重错误情况。

次要报警（琥珀色）表示需要监控或维护的非严重情况。未检查的次要报警可能会导致服务中断或性能降级。

所有四个 LED 均可同时点亮。

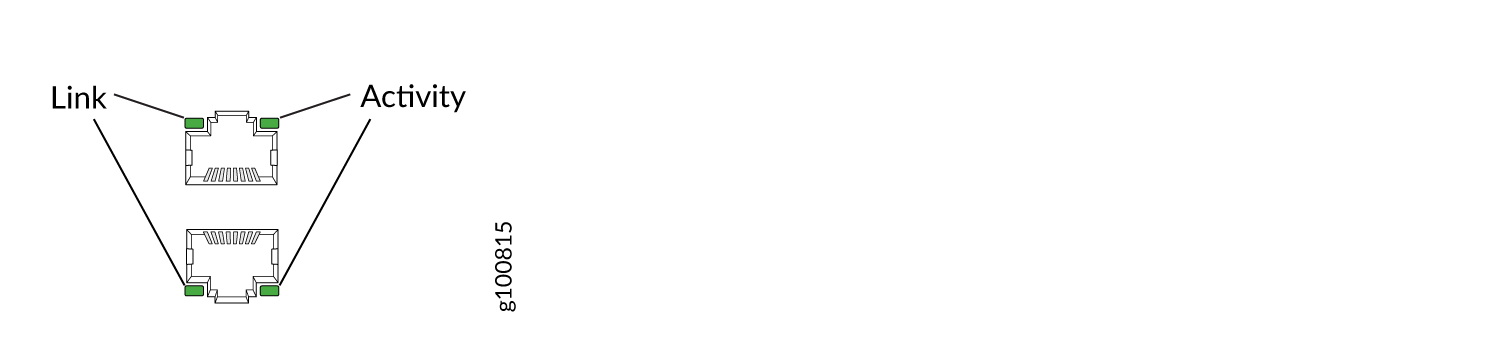

NFX350 前面板上的每个网络端口和上行链路端口都有两个 LED，用于指示链路活动和端口状态（请参阅 图 4）。

表 2 介绍了链路和活动 LED。

表 2：NFX350 设备中的网络端口和上行链路端口上的 Link/Activity LED

导致	颜色	状态和说明
链接	绿色稳定（打开）	链路已打开。
	关闭	链路已关闭。
活动	绿色闪烁	链路已打开，端口上有流量。
	绿色稳定（打开）	链路已打开，但端口上没有流量。
	关闭	链路已关闭。

NFX350 设备前面板上的管理端口有两个 LED，用于指示链路活动和端口状态。

表 3 介绍了 Link/Activity LED。

表 3：NFX350 设备管理端口上的 Link/Activity LED

导致	颜色	状态和说明
链接	绿色稳定（打开）	链路已打开。
	关闭	链路已关闭。
活动	绿色闪烁	此端口上有流量。
	关闭	此端口上没有流量。

表 4 介绍了 SSD LED。

表 4：NFX350 设备的 SSD LED

导致	颜色	状态和说明
SSD	绿色稳定（打开）	SSD 处于活动状态，但未访问。
	绿色闪烁	SSD 处于活动状态并可访问。
	琥珀色固态	SSD 定位位已设置。
	琥珀色闪烁	SSD 有一些问题。
	关闭	不存在 SSD。

表 5 介绍了插槽 LED。

表 5：NFX350 设备的插槽 LED

导致	颜色	状态和说明
槽	绿色稳定（打开）	模块初始进程成功。
	琥珀色固态	模块初始进程失败
	关闭	不存在模块。

注意：

如果插入了 NFX-LTE-AA 或 NFX-LTE-AE 模块（两个插槽宽度扩展模块），则插槽 LED0 将显示扩展模块状态。

表 6 列出了 LTE 模块上的 LED 及其指示。

表 6：LTE 模块 LED 状态

导致	颜色	描述
SIG（接收信号强度指示器）	绿色稳定（一条）	低信号强度（<= -99dBm）
	实心绿色（两条）	低信号强度（从 -98dBm 到 -87dBm）
	实心绿色（三条）	低信号强度（从 -86dBm 到 -76dBm）
	实心绿色（四条）	高信号强度 （>=-75dBm）
	关闭	无信号
3 g	坚实的绿色	已建立 3G 连接
	闪烁绿色	连接到 3G 网络
Lte	坚实的绿色	已建立 LTE 连接
	闪烁绿色	与 LTE 网络的连接
SIM1	坚实的绿色	SIM1 处于活动状态
SIM2	坚实的绿色	SIM2 处于活动状态

注意：

如果所有 LED 闪烁，则表示固件更新正在进行中。更新完成之前，不要关闭设备电源。
