NFX150 机箱

NFX150 设备的前面板

图 1 显示了 NFX150-C-S1 设备的前面板组件。

图 1：NFX150-C-S1 Diagram of the Juniper Networks NFX150-C front panel showing labeled components: Console Port, USB Port, Management Port, LAN Ports, Status LEDs, WAN Ports, SFP Ports, and Reset Button.

Diagram of the Juniper Networks NFX150-C front panel showing labeled components: Console Port, USB Port, Management Port, LAN Ports, Status LEDs, WAN Ports, SFP Ports, and Reset Button.

的前面板组件

1 — Mini-USB 控制台端口	5 — 系统状态 LED 指示灯
阿拉伯数字 — RJ-45 控制台端口	6 — 2 个 1 千兆以太网/10 千兆以太网 SFP+ WAN 端口
3 — 一个 10/100/1000BASE-T RJ-45 管理端口	7 — USB 3.0 端口
4 — 4 个 10/100/1000BASE-T RJ-45 LAN 端口	8 — 复位按钮

图 2 显示了 NFX150-C-S1-AA 和 NFX150-C-S1-AE 器件的前面板组件。

图 2：NFX150-C-S1-AA 和 NFX150-C-S1-AE Labeled diagram of the rear panel of a Juniper Networks NFX150-C device showing ports and indicators: AUX and MAIN antenna ports, reset button, console port, management port, LAN ports, system LEDs, SIM card slots, LTE signal LEDs, SFP ports, USB port, and power connector.

Labeled diagram of the rear panel of a Juniper Networks NFX150-C device showing ports and indicators: AUX and MAIN antenna ports, reset button, console port, management port, LAN ports, system LEDs, SIM card slots, LTE signal LEDs, SFP ports, USB port, and power connector.

的前面板组件

1 — 天线插槽	7 — SIM卡盖
阿拉伯数字 — Mini USB 控制台端口	8 — LTE 调制解调器 LED
3 — RJ-45 控制台端口	9 — 2 个 1 千兆以太网/10 千兆以太网 SFP+ WAN 端口
4 — 一个 10/100/1000BASE-T RJ-45 管理端口	10 — USB 3.0 端口
5 — 4 个 10/100/1000BASE-T RJ-45 LAN 端口	11 — 复位按钮
6 — 系统状态 LED 指示灯

图 3 显示了 NFX150-S1 设备的前面板组件。

图 3：NFX150-S1 Diagram of the Juniper Networks NFX150 front panel with labeled components: console, management, SFP+ ports, RJ-45 Ethernet, status LEDs, fan, link/activity LEDs, USB, reset button.

Diagram of the Juniper Networks NFX150 front panel with labeled components: console, management, SFP+ ports, RJ-45 Ethernet, status LEDs, fan, link/activity LEDs, USB, reset button.

的前面板组件

1 — Mini USB 控制台端口	6 — 扩展模块插槽
阿拉伯数字 — RJ-45 控制台端口	7 — 2 个 1 千兆以太网/10 千兆以太网 SFP+ WAN 端口
3 — 一个 10/100/1000BASE-T RJ-45 管理端口	8 — USB 3.0 端口
4 — 4 个 10/100/1000BASE-T RJ-45 LAN 端口	9 — 复位按钮
5 — 系统状态 LED 指示灯

NFX150 设备的后面板

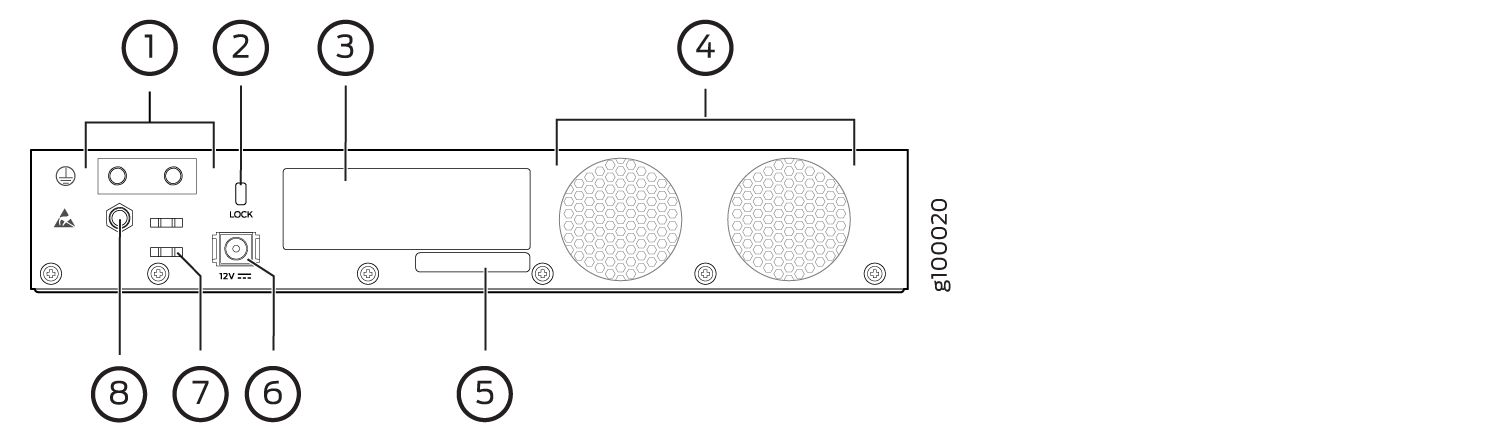

图 4 显示了 NFX150-C-S1 器件的后面板。NFX150-C-S1 器件的后面板由以下组件组成：

图 4：NFX150-C-S1 Technical diagram of a device's rear panel with components: Power Input, Lock Mechanism, Expansion Slot, Cooling Fans, Mounting Screws, 12V Power Connector, Status LEDs, Grounding Point.

Technical diagram of a device's rear panel with components: Power Input, Lock Mechanism, Expansion Slot, Cooling Fans, Mounting Screws, 12V Power Connector, Status LEDs, Grounding Point.

的后面板组件

1 — 接地点	5 — CLEI 代码
阿拉伯数字 — 锁	6 — 电源输入
3 — 序号	7 — 扎带支架
4 — 球迷	8 — 静电放电（ESD）点

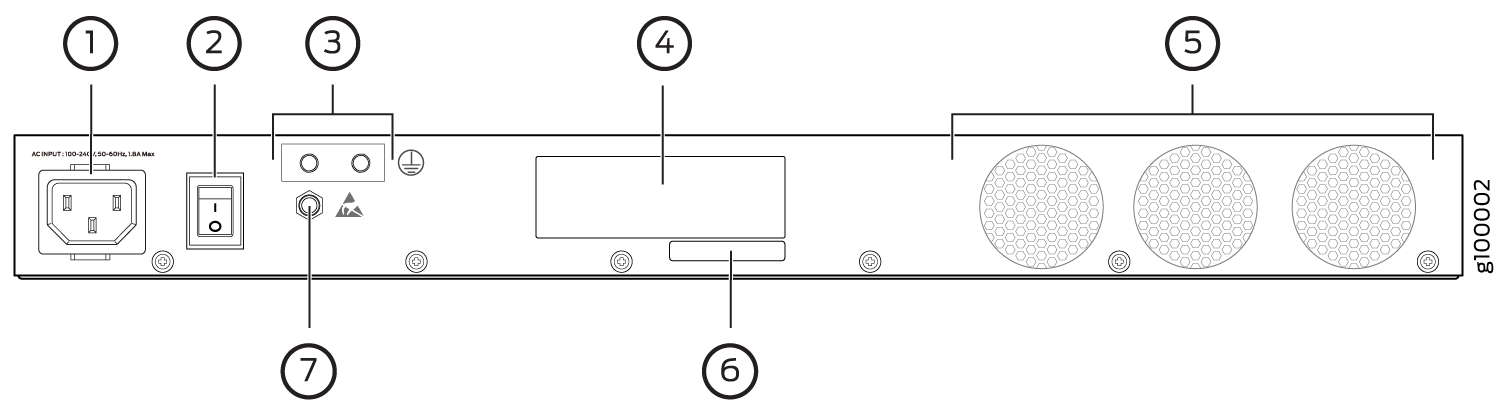

图 5 显示了 NFX150-S1 器件的后面板。NFX150-S1 器件的后面板由以下组件组成：

图 5：NFX150-S1 Rear panel diagram of an electronic device with labels: Power Input AC Input, Power Switch, Grounding Point, Expansion Slot or Module Bay, Cooling Fans, Mounting Points, and Label or Identification Area.

Rear panel diagram of an electronic device with labels: Power Input AC Input, Power Switch, Grounding Point, Expansion Slot or Module Bay, Cooling Fans, Mounting Points, and Label or Identification Area.

的后面板组件

1 — 交流电源线插座	5 — 球迷
阿拉伯数字 — 电源开关	6 — CLEI 代码
3 — 接地点	7 — 静电放电（ESD）点
4 — 序号

机箱状态 LED 指示灯

NFX150-C-S1 和 NFX150-S1 设备的前面板具有标记为 ALM、SYS、MST 和 PH 的机箱状态 LED。

图 6 显示了 NFX150-C-S1 设备中的机箱状态 LED。

图 6：NFX150-C-S1 设备 Juniper Networks NFX150-C front panel with branding, reset button, console and management ports, LAN and 1G/10G ports, status LEDs, and Running Junos label.

Juniper Networks NFX150-C front panel with branding, reset button, console and management ports, LAN and 1G/10G ports, status LEDs, and Running Junos label.

中的机箱状态 LED

—

机箱状态 LED（ALM、SYS、MST 和 PH）

图 7 显示了 NFX150-S1 设备中的机箱状态 LED。

图 7：NFX150-S1 设备 Front panel of Juniper Networks NFX150 device with various ports, indicators, labels, and Juniper branding for networking solutions.

Front panel of Juniper Networks NFX150 device with various ports, indicators, labels, and Juniper branding for networking solutions.

中的机箱状态 LED

—

机箱状态 LED（ALM、SYS、MST 和 PH）

阿拉伯数字

—

槽

表 1 介绍了 NFX150 设备中的机箱状态 LED、它们的颜色和状态以及它们所指示的状态。您可以通过发出作模式命令show chassis led通过 CLI 远程查看四个 LED 的颜色。

表 1：NFX150 设备中的机箱状态 LED
LED标签	颜色	状态和描述
ALM（报警）	未点燃的	没有报警或设备停止。
	红	有一个重大警报。
	琥珀	有一个小警报。
SYS（系统）	绿	常亮 — Junos OS 已加载到设备上。闪烁 — 设备正在启动。熄灭 — 设备已关闭或停止。
MST（主要）	绿	常亮 — 设备运行正常。熄灭 — 设备已关闭或停止。
酸碱度	未点燃的	没有网络服务激活程序事务。
	绿	常亮 — 网络服务激活器事务已成功完成。也就是说，NFX150 中的网络服务编排器已联系网络服务激活器并成功调配软件映像。闪烁 — 网络服务激活器事务正在进行中。熄灭 — 设备已关闭或停止。
	琥珀	常亮 — 网络服务激活程序事务终止不成功。闪烁 — 网络服务激活器事务正在等待用户输入。

主要警报（红色）表示需要立即采取行动的严重错误情况。

轻微告警（琥珀色）表示需要监控或维护的非危急情况。未选中的轻微警报可能会导致服务中断或性能下降。

所有四个 LED 可以同时点亮。

网络端口和上行链路端口 LED 指示灯

NFX150 前面板上的每个网络端口和上行链路端口都有两个 LED，用于指示链路活动和端口状态（参见图 8）。

图 8：网络端口

上的 LED

表 2 介绍了链路/活动 LED。

表 2：NFX150 设备中网络端口和上行链路端口上的链路/活动 LED
发光二极管	颜色	状态和描述
链接/活动	绿	闪烁 — 端口和链路处于活动状态，并且存在链路活动。常亮 — 端口和链路处于活动状态，但没有链路活动。关闭 — 端口未处于活动状态。

管理端口 LED 指示灯

NFX150 设备前面板上的管理端口有两个 LED，用于指示链路活动和端口状态。

表 3 介绍了链路/活动 LED。

表 3：NFX150 设备管理端口上的链路/活动 LED
发光二极管	颜色	状态和描述
链接/活动	绿	闪烁 — 端口和链路处于活动状态，并且存在链路活动。常亮 — 端口和链路处于活动状态，但没有链路活动。关闭 — 端口未处于活动状态。

表 4 介绍了 LED 状态。

表 4：NFX150 设备管理端口上的状态 LED
发光二极管	颜色	状态和描述
地位	绿	指示速度。速度指示器为：每秒闪烁一次 — 10 Mbps 每秒闪烁两次 — 100 Mbps 每秒闪烁三次 — 1000 Mbps

插槽 LED 说明如表 5 所示。

表 5：NFX150 设备的插槽 LED
发光二极管	颜色	状态和描述
槽	绿色常亮（亮）	模块初始过程成功。
	琥珀色固体	模块初始进程失败
	关闭	模块不存在。

注意：

如果插入 NFX-LTE-AA 或 NFX-LTE-AE 模块（双插槽宽度扩展模块），则扩展模块状态由插槽 0 LED 显示。

LTE 模块 LED 指示灯

表 6 列出了 LTE 模块上的 LED 及其指示。

表 6：LTE 模块 LED 状态
发光二极管	描述
SIG（接收信号强度指示器）	绿色常亮（一格）– 信号强度低。（<= -99分贝）
	绿色常亮（两格）– 信号强度低。（从-98dBm到-87dBm）
	绿色常亮（三格）– 信号强度低。（从-86dBm到-76dBm）
	绿色常亮（四格）– 高信号强度。（>=-75分贝）
	不亮 – 无信号
3G	绿色常亮 – 3G 连接已建立。
3G	绿色闪烁 – 连接到 3G 网络。
LTE	绿色常亮 – LTE 连接已建立。
LTE	绿色闪烁 – 连接到 LTE 网络。
SIM1 卡	绿色常亮 – SIM1 处于活动状态。
SIM2 卡	绿色常亮 – SIM2 处于活动状态。
