将电源连接到带有高容量电源的交流供电的 MX960 路由器

注意：

此过程至少需要两根交流标称 220 VAC 20 amp 电源线。

将交流电源线连接到路由器（请参阅 图 1）。

  1. 验证电源上的电源开关是否处于关闭 （O） 位置。
  2. 确保空电源插槽下方的释放杆锁定在逆时针位置（参见图 1）。

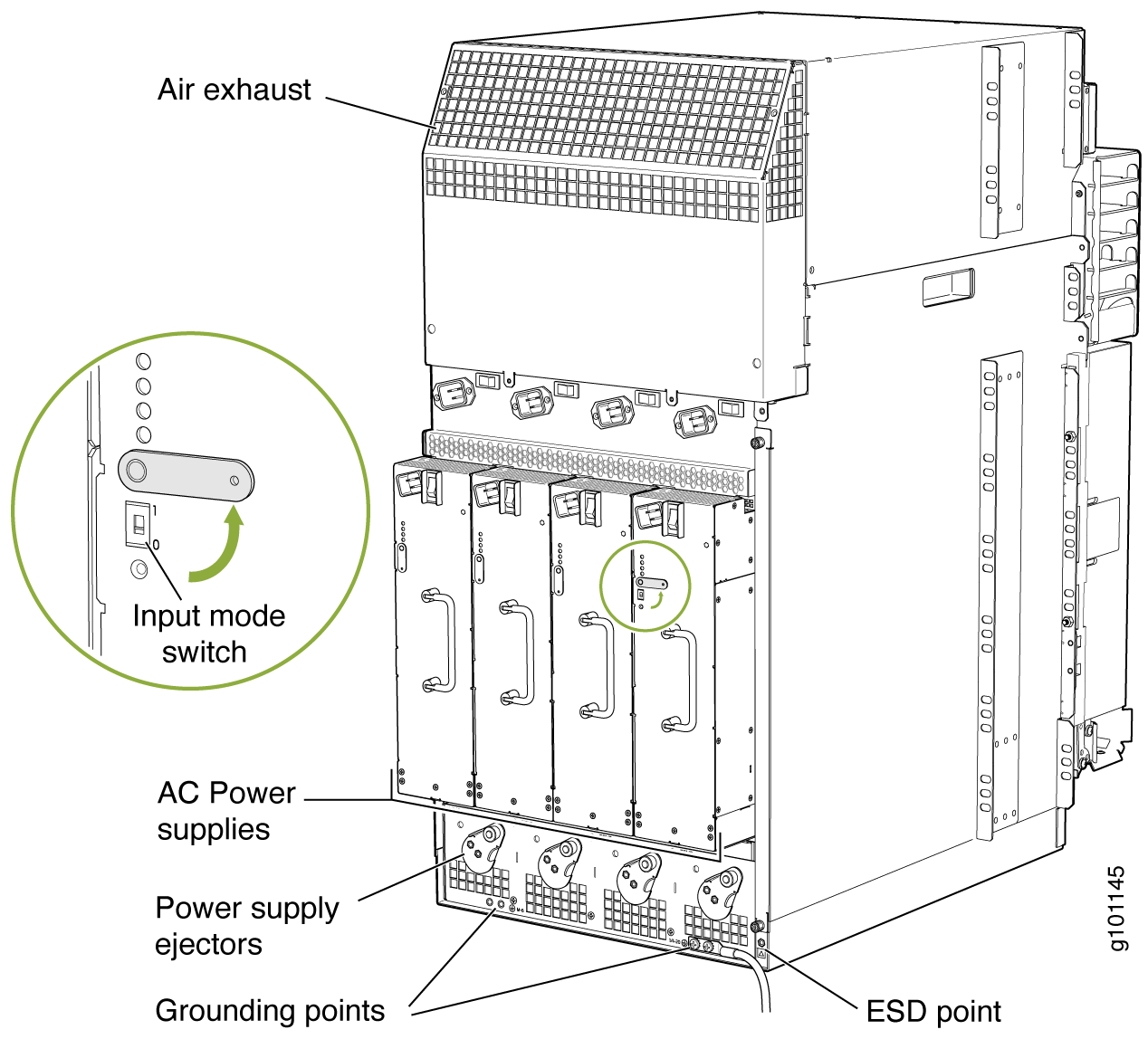

    图 1：安装了大容量交流电源的 MX960 Technical diagram of a server chassis showing air exhaust, input mode switch, AC power supplies, power supply ejectors, grounding points, and ESD point.
    注意：

    机箱与扩展电缆管理器一起显示。

    如有必要，将释放杆中的弹簧式锁定销从机箱上拉开，然后逆时针转动释放杆直至其停止。松开释放杆上的锁定销。确保引脚位于机箱的相应孔内。

  3. 在电源上，将金属盖旋转远离输入模式开关以露出开关。
  4. 如果您计划连接一个馈电，请将输入模式开关移动到位置 0，如果您计划连接两个馈电，请将输入模式开关移动到位置 1（参见图 2）。
    图 2：MX960 交流电源输入模式开关 MX960 AC Power Input Mode Switch
    谨慎：

    请勿使用铅笔，因为碎片可能会折断并损坏电源。
  5. 用双手将电源直接滑入机箱，直到电源完全就位在机箱插槽中。电源面板将突出到机箱之外。

    金属外壳上由释放杆控制的小卡舌必须位于电源底部相应插槽的内（见 图 2）。此卡舌用于在拔下电源之前，将机箱插槽中的电源向下拉。

  6. 在用一只手用力推动电源面板上的手柄的同时，用另一只手将释放杆中的弹簧加载锁定销从机箱上拉开，然后顺时针转动释放杆直至其停止。
  7. 松开释放杆上的锁定销。确保引脚位于机箱的相应孔内。
  8. 确保接地线已连接，请参阅将 MX960 路由器接地。
  9. 找到适合您地理位置的插头类型的电源线（请参阅 MX960 路由器的交流电源线规格）。
  10. 将电源线插入位于电源正上方机箱中的相应设备插座。这是在单馈电模式下使用电源时推荐的插座。如果在双馈模式下使用电源，请将第二根电源线插入电源上的插座。
    注意：

    每个电源都必须连接到专用的交流电源和专用的客户站点断路器。

    注意：

    要使用满容量的 HC-PS，您必须将它们切换到两种馈电模式，并为每个 HC-PS 使用两根电源线。
  11. 正确梳理电源线。确认电源线不会阻塞排气口和接触路由器组件，并且它们不会悬垂在人们可能绊倒的地方。
  12. 将电源上方的交流输入开关移动到打开 （—） 位置。如果您在一种馈电模式下使用电源，这是您必须打开的唯一开关。如果在双馈模式下使用电源，请将电源上的电源开关移至打开位置。在双馈模式下作电源时，请记住打开两个开关。
  13. 如果电源安装正确且工作正常， AC1 正常、 AC2 正常 （仅限双馈模式） DC OK LED 常亮， PS FAIL LED 不亮。请参阅 表 1。
    表 1：MX960 高容量交流电源 LED

    连接的输入

    DIP 开关位置

    LED 指示灯

    AC-1 正常

    AC-2 正常

    直流正常

    PS 失败

    PDM 已连接，电源已断开

    0（1 个输入）

    绿

    关闭

    绿

    关闭

    PDM 已断开，电源已连接

    0（1 个输入）

    关闭

    绿

    绿

    关闭

    PDM 已连接，电源已连接

    0（1 个输入）

    绿

    绿

    绿

    关闭

    PDM 已连接，电源已断开

    1（2 个输入）

    绿

    关闭

    关闭

    红

    PDM 已断开，电源已连接

    1（2 个输入）

    关闭

    绿

    关闭

    红

    PDM 已连接，电源已连接

    1（2 个输入）

    绿

    绿

    绿

    关闭


                                     Note: The corresponding appliance inlet located in the chassis directly above the power supply is the recommend receptacle when using the power supply in one feed mode. If using the power supply in two-feed mode, plug the second power cord into the receptacle on the power supply

                                 Note: PDM in the above table stands for Power Distribution Module.
  14. 如果需要，重复步骤 1-12 在插槽 1、2 和 3 中安装电源。
