在开式机架中安装 MX960 安装硬件以进行中心安装
在开式机架中中心安装路由器之前，您必须在机架上安装大装配搁架。不需要小装配搁架。
表 1 指定了在开式机架中插入螺丝以安装硬件的孔（ X 表示装配孔位置）。孔距相对于机架上的标准 U 刻件之一。为了参考，所有装配搁架的底部都在 U 刻度之上的 0.04 英寸 （0.02 U） 处。
孔 |
U 刻度以上的距离 |
大搁架 |
|
|---|---|---|---|
30 |
17.26 英寸 （43.8 厘米） |
9.86 U |
X |
27 |
15.51 英寸 （39.4 厘米） |
8.86 U |
X |
24 |
13.76 英寸 （34.9 厘米） |
7.86 U |
X |
21 |
12.01 英寸 （30.5 厘米） |
6.86 U |
X |
18 |
10.26 英寸 （26.0 厘米） |
5.86 U |
X |
15 |
8.51 英寸 （21.6 厘米） |
4.86 U |
X |
12 |
6.76 英寸 （17.1 厘米） |
3.86 U |
X |
9 |
5.01 英寸 （12.7 厘米） |
2.86 U |
X |
6 |
3.26 英寸 （8.3 厘米） |
1.86 U |
X |
3 |
1.51 英寸 （3.8 厘米） |
0.86 U |
X |
2 |
0.88 英寸 （2.2 厘米） |
0.50 U |
X |
1 |
0.25 英寸 （0.6 厘米） |
0.14 U |
|
要安装大装配搁架（请参阅 图 1）：
- 在每个机架导轨的背面，针对大搁架将装配螺丝部分地插入 表 1 中指定的最高孔中。
- 将大搁架安装到机架上。使用靠近大搁架凸缘顶部的锁眼插槽将搁架悬在装配螺丝上方。
- 将螺丝部分地插入大搁架凸缘的开孔中。
- 完全拧紧所有螺丝。

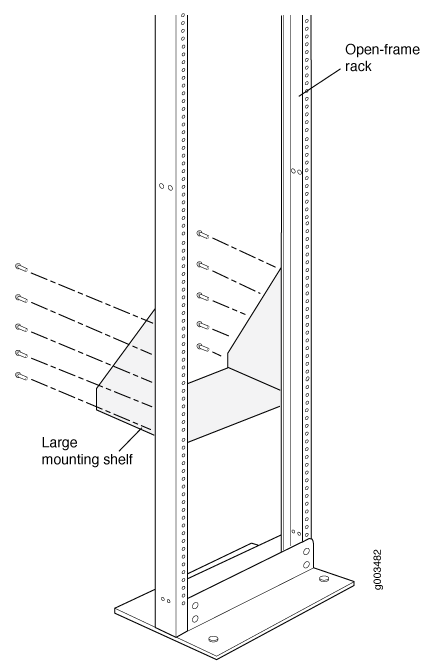

图 1：在开式机架中安装安装硬件以进行中心安装
安装硬件之后，继续 使用机械升降机安装 MX960 路由器。
