服务处理卡 — MX-SPC3 服务卡

MX-SPC3 服务卡

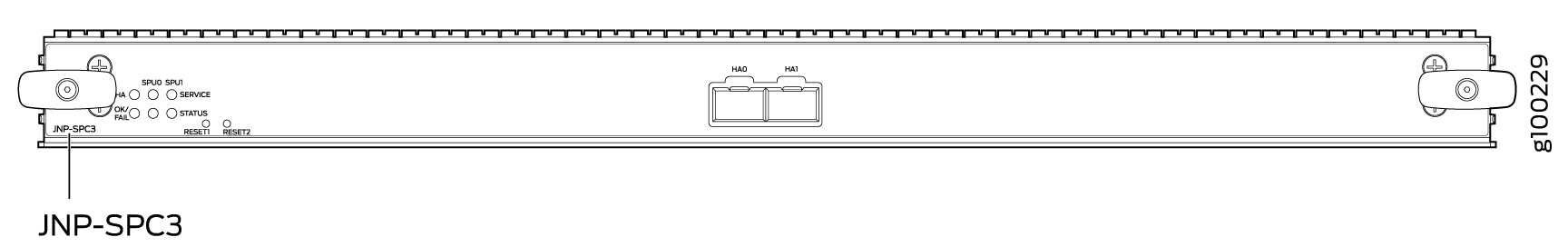

JNP-SPC3

19.3R2

软件版本

• Junos OS 19.3R2 及更高版本

描述

具有两个 256 GB 内存的 SPU 的服务处理卡 （SPC）。

• 功率要求：最大 650 W

• 重量：约 18 磅（8.3 千克）

硬件功能

• 两个 10 千兆以太网小型可插拔增强型 （SFP+） 机箱群集控制端口，用于将多个设备连接到冗余机箱群集中。

• 结构接口

• 一台千兆以太网交换机，提供与路由引擎的控制连接。

• 来自 SCB 的两个接口，可用于打开和控制电路板。

• 物理 SPC 连接器

• 中板连接器和电源电路

• 每个 SPU 包括：

  • 两个 2.3-GHz CPU

  • 一个加密引擎

  • 128 GB 内存

• 两个 128 GB 固态硬盘 （SSD）。

• 面板上指示 SPC 和 SPU 状态的 LED。

支持的插槽

• MX240 – 任意插槽，底部插槽 0 （） 除外，该插槽是为 SCB/RE 保留的。

• MX480 – 任意插槽，底部插槽 0 （） 或 1 （） 除外，这两个插槽是为 SCB/RE 保留的。

• MX960 – 任意插槽，插槽 11 （） 和插槽 0 （） 或 1 （） 除外，它们是为 SCB/RE 保留的。

兼容性

MX-SPC3 服务卡与 MX 系列交换矩阵、路由引擎和 MPC 线卡端到端兼容。参见 表 3：

LED 指示灯

正常/失败 LED，一个双色：

• 绿色常亮 – SPC 运行正常。

• 红色 – SPC 出现故障，无法正常运行。

• 熄灭 – SPC 已断电。

地位 LED，每个 SPU SPU 0 和 SPU 1 一个三色：

• 关闭 – SPU 处于脱机状态。

• 闪烁琥珀色 – SPU 正在初始化。

• 绿色 – SPU 初始化已完成，运行正常。

• 红色 – SPU 遇到错误或故障。

服务 LED，每个 SPU SPU 0 和 SPU 1 一个三色：

• 关闭 – SPU 处于脱机状态。

• 闪烁红色 – SPU 初始化完成。

• 闪烁琥珀色 – 服务正在 SPU 上初始化。

• 绿色 – 服务在可接受的负载下在 SPU 上运行。

• 红色常亮 – 服务遇到错误或故障。

医 管 局 LED，一个三色：

• 绿色 - 群集运行正常。所有群集成员和受监控链路都可用，并且不会检测到任何错误情况。

• 红色 – 群集上存在严重告警。群集成员丢失或无法访问，或者另一个节点不再是群集的一部分，因为双成员资格和检测恢复过程已在控制链路或结构链路故障时禁用该节点。

• 琥珀色 – 所有群集成员都存在，但错误情况影响了群集的性能和弹性。带宽减少可能会导致数据包被丢弃，或者由于可能存在单点故障而导致弹性降低。错误情况可能是由以下原因引起的：

  • 机箱群集链路丢失，从而导致接口监控失败。

  • SPU 或 NPU 中的错误。

  • SPU 监控或冷同步监控进程失败。

  • 机箱群集 IP 监控故障。

• 关闭 – 节点未配置为群集，或者该节点已因控制链路或结构链路故障而被双重成员资格和检测恢复进程禁用。

链接/行为 指示灯，两个端口各一个 机箱群集控制 0 和 机箱群集控制 1：

• 绿色 - 机箱群集控制端口链路处于活动状态。

• 关闭 - 无链接。
