将 MX480 连接到网络

MX480 路由器连接所需的工具和部件

要将路由器连接到管理设备和线卡，您需要以下工具和部件：

  • 十字 （+） 螺丝刀，编号 1 和 2

  • 2.5 毫米平片 （–） 螺丝刀

  • 2.5 毫米十字 （+） 螺丝刀

  • 剪线钳

  • 静电放电 （ESD） 接地腕带

将 MX480 路由器连接到网络进行带外管理

要将路由引擎连接到网络进行带外管理，请将带有 RJ-45 连接器的以太网电缆连接到路由引擎上的 以太网 端口。要连接到路由引擎上的 以太网 端口，请执行以下步骤：

  1. 关闭管理设备的电源。
  2. 将以太网电缆的一端（图 2 显示了连接器）插入路由引擎上的 以太网 端口。 图 1 显示了端口。
  3. 将电缆的另一端插入网络设备。
图 1：以太网端口 Ethernet Port
图 2：路由引擎以太网电缆连接器 Routing Engine Ethernet Cable Connector

将 MX480 路由器连接到管理控制台或辅助设备

要使用系统控制台配置和管理路由引擎，请将其连接到路由引擎上的相应 CONSOLE 端口。要使用笔记本电脑、调制解调器或其他辅助设备，请将其连接到路由引擎上的 AUX 端口。两个端口都接受带有 RJ-45 连接器的电缆。要将一台设备连接到 CONSOLE 端口，将另一台设备连接到 AUX 端口，您必须提供两根单独的电缆。

注意：

我们不再将带有 DB-9 适配器的 RJ-45 控制台电缆作为设备包的一部分包含在内。如果设备包中不包含控制台电缆和适配器，或者需要不同类型的适配器，则可以单独订购以下产品：

  • RJ-45 到 DB-9 适配器 （JNP-CBL-RJ45-DB9）

  • RJ-45 转 USB-A 适配器 （JNP-CBL-RJ45-USBA）

  • RJ-45 转 USB-C 适配器 （JNP-CBL-RJ45-USBC）

如果要使用 RJ-45 转 USB-A 或 RJ-45 转 USB-C 适配器，则必须在 PC 上安装 X64（64 位）虚拟 COM 端口 （VCP） 驱动程序。请参阅， https://ftdichip.com/drivers/vcp-drivers/ 下载驱动程序。

要连接管理控制台或辅助设备，请执行以下作：

  1. 关闭控制台或辅助设备的电源。
  2. 将串行电缆的 RJ-45 端（图 4 显示了连接器）插入路由引擎上的 AUX 端口或 CONSOLE 端口。 图 3 显示了端口。
  3. 将 DB-9 母头插入设备的串行端口。
    注意：

    对于控制台设备，将串行端口配置为以下值：

    • 波特率 - 9600

    • 奇偶校验 （Chiity—N）

    • 数据位 - 8

    • 停止位 - 1

    • 流控制 - 无
图 3：辅助端口和控制台端口 Auxiliary and Console Ports
图 4：路由引擎控制台和辅助电缆连接器 Routing Engine Console and Auxiliary Cable Connector

将 MX480 路由器连接到外部报警设备

要将路由器连接到外部报警设备，请将电线连接到作员接口上的 红色 和 黄色 继电器触点。（请参阅 图 5。在作员接口上触发红色或黄色报警 LED 的系统情况也会激活相应的报警继电器触点。

插入报警继电器触点的接线端子随路由器一起提供。它们接受 28 AWG 和 14 AWG（0.08 和 2.08 mm2）之间的任何规格的电线，这是不提供的。使用适合您正在连接的外部设备的线规。

要将外部设备连接到报警继电器触点（参见 图 5）：

  1. 准备规格在 28 AWG 和 14 AWG（0.08 和 2.08 mm2）之间的所需长度的电线。
  2. 当接线端子未插入继电器触点时，请使用 2.5 毫米平片螺丝刀松开其侧面的小螺钉。将侧向左的小螺钉，根据外部设备的接线将电线插入块前面的插槽中。拧紧螺钉以固定电线。
  3. 将接线端子插入继电器触点，然后使用 2.5 毫米平刃螺丝刀拧紧接线端子表面的螺钉。
  4. 将电线的另一端连接到外部设备。

要为其他类型的警报连接报告设备，请重复该过程。

图 5：报警继电器触点 Alarm Relay Contacts

将线卡电缆连接到 MX480 路由器

要将 DPC、MPC、MIC 或 PIC 连接到网络（请参阅图 6 和 图 7）：

  1. 准备好组件使用的电缆类型的长度。有关电缆规格，请参阅 MX 系列接口模块参考。
  2. 从电缆连接器端口上拔下橡胶安全插头。
    激光警告：

    请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。
    谨慎：

    请勿将光纤收发器暴露在外，插入或拔下电缆时除外。安全帽可保持端口清洁并保护您的眼睛免受意外暴露在激光下。
  3. 将电缆连接器插入面板上的电缆连接器端口。
    注意：

    组件上的 XFP 保持架和光学器件是行业标准部件，用于插入光学器件和光纤的触觉反馈有限。您需要牢固地插入光纤和光纤，直到闩锁牢固就位。
  4. 布置电缆以防止其移位或产生应力点。固定电缆，使其在悬挂在地板上时不会支撑自身的重量。将多余的电缆放在整齐盘绕的环中。
    谨慎：

    请勿将光纤电缆弯曲超过其最小弯曲半径。直径小于几英寸的电弧会损坏电缆并导致难以诊断的问题。
    谨慎：

    不要让光纤电缆从连接器上自由悬挂。不要让电缆的紧固环悬垂，这会在紧固点对电缆施加压力。
图 6：将电缆连接到 DPC Attaching a Cable to a DPC

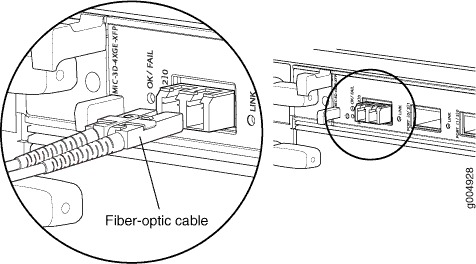

图 7：将电缆连接到 MIC Attaching a Cable to a MIC

将报警中继线连接到 MX480作员接口

要连接路由器和报警设备之间的报警中继线（参见 图 8）：

  1. 准备规格在 28 AWG 和 14 AWG（0.08 和 2.08 mm2）之间的替换电线所需长度。
  2. 将替换电线插入块前面的插槽中。使用 2.5 毫米平片螺丝刀拧紧螺丝并固定电线。
  3. 将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
  4. 将接线端子插入继电器触点，然后使用 2.5 毫米平刃螺丝刀拧紧接线端子表面的螺钉。
  5. 将电线的另一端连接到外部设备。
图 8：报警继电器触点 Alarm Relay Contacts
