维护 MX304 冷却系统组件

维护 MX304 空气过滤器

目的

为了获得最佳冷却效果，请验证空气过滤器的状况。

行动

  • 定期检查空气过滤器。肮脏的空气过滤器会限制设备中的气流，从而对路由器通风产生负面影响，过滤器会随着时间的推移而退化。您必须每 6 个月更换一次。

    谨慎：

    设备运行时始终将空气过滤器保持在适当的位置，更换期间除外。风扇非常强大，如果空气过滤器没有到位，可以将一小块电线或其他材料拉入设备。这些材料会损坏设备组件。

  • 聚氨酯过滤器的保质期从两年到五年不等，具体取决于储存条件。存放在阴凉、干燥和黑暗的环境中。将介质包裹在塑料中，并存放在相对湿度在 40%-80% 之间、温度在 40°F （4°C） 至 90°F （32° C） 之间的环境中。请注意，如果材料在摩擦或变形时剥落或变脆，则不再可用。

更换 MX304 空气过滤器单元

空气滤清器单元由三部分组成。空气滤清器位于外滤清器盖和内笼内。空气过滤器单元安装在电缆管理支架中，并由外加螺钉紧紧固定。

卸下 MX304 空气过滤器单元

注意：

空气滤清器单元旨在防止灰尘被吸入机箱。

要从路由器正面卸下空气过滤器单元：

  1. 将静电放电 （ESD） 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  2. 松开空气过滤器单元两侧的外加螺钉。
    注意：

    您无需从电缆管理器上拔下电缆即可访问空气过滤器。
  3. 抓住空气过滤器单元并轻轻地将其从电缆管理支架中拉出。请参阅图 1。

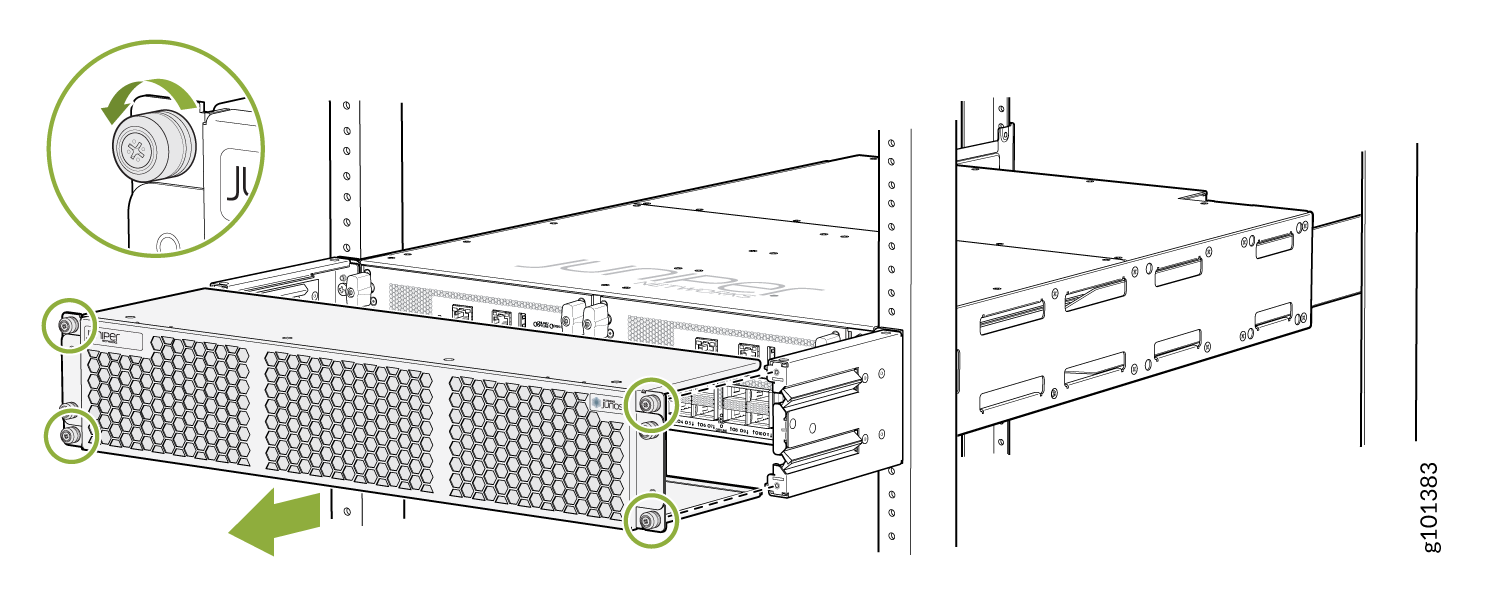

    图 1：从机箱 Remove the Air Filter from the Chassis上拆下空气滤清器

安装 MX304 空气过滤器单元

注意：

空气过滤器单元安装在电缆管理支架上。在安装空气过滤器单元之前，请确保电缆管理支架已安装在路由器的正面。

要安装空气过滤器单元：

  1. 将静电放电 （ESD） 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  2. 空气过滤器单元正面朝上，将其滑入电缆管理支架上的导轨中，直至其停止（参见图 2）。空气过滤器单元紧贴电缆管理支架。
    图 2：安装空气过滤器 Install the Air Filter
  3. 拧紧外加螺钉，将空气过滤器单元固定到电缆管理支架上。

更换 MX304 空气过滤器

空气滤清器单元由三部分组成。空气滤清器位于外滤清器盖和内笼内。空气过滤器单元安装在电缆管理支架中，并由外加螺钉紧紧固定。

注意：

定期检查空气过滤器。肮脏的空气过滤器会限制设备中的气流，从而对机箱的通风产生负面影响。

卸下 MX304 空气过滤器

谨慎：

路由器运行时，请始终将空气过滤器单元保持在原位，更换期间除外。由于风扇非常强大，它们可以通过未过滤的进气口将小块电线或其他材料拉入路由器。这可能会损坏路由器组件。

要卸下空气过滤器：

  1. 将静电放电 （ESD） 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  2. 在路由器的正面，松开空气过滤器单元两侧的外加螺钉。
    注意：

    您无需从电缆管理器上拔下电缆即可访问空气过滤器。
  3. 抓住松动的螺钉的头部并将其拉出，取下外部空气滤清器盖。

    空气滤清器位于空气滤清器单元的中心，就在滤清器外盖的后面。请参阅 图 3。

  4. 将空气滤清器直接从空气滤清器单元中拉出。
    图 3：从空气滤清器单元 Remove the Air Filter from the Air Filter Unit上拆下空气滤清器
    1
    —
    过滤器外盖
    3
    —
    内滤笼
    阿拉伯数字
    —
    空气滤清器


安装 MX304 空气过滤器

注意：

空气过滤器单元安装在电缆管理支架上。在安装空气过滤器单元之前，请确保电缆管理支架已安装在路由器的正面。

要安装空气过滤器：

  1. 将静电放电 （ESD） 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  2. 在路由器的正面，松开空气过滤器单元两侧的外加螺钉。
    注意：

    您无需从电缆管理器上拔下电缆即可访问空气过滤器。
    谨慎：

    在未安装空气过滤器装置的情况下，不要运行路由器超过两分钟。
  3. 抓住松开的螺钉的头部，拉出外部空气滤清器盖。

    空气滤清器位于空气滤清器单元的中心，就在滤清器外盖的后面。请参阅 图 4。

  4. 将空气滤清器直接滑到内部滤笼上。
    图 4：从空气过滤器单元 Install the Air Filter from the Air Filter Unit安装空气过滤器
    1
    —
    过滤器外盖
    3
    —
    内滤笼
    阿拉伯数字
    —
    空气滤清器

  5. 将外部空气滤清器盖放回原位，然后拧紧外加螺钉以固定空气滤清器单元。

维护 MX304 风扇模块

目的

为获得最佳冷却效果，请验证风扇的状况。

行动

  • 监控风扇的状态。风扇模块包含多个风扇，这些风扇协同工作以冷却路由器组件。如果一个风扇发生故障，路由器会调整其余风扇的速度以保持适当的冷却。当风扇发生故障以及卸下风扇模块时，会触发红色警报。

  • 要显示冷却系统的状态，请发出 show chassis environment 命令。输出类似于以下内容：

更换 MX304 风扇模块

卸下 MX304 风扇模块

注意：

为防止过热，请在卸下现有风扇模块后立即安装更换的风扇模块。

要卸下风扇模块（请参阅 图 5）：

  1. 将 ESD 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  2. 松开风扇模块面板上的外加螺钉（使用 2 号十字螺丝刀）。
  3. 按住并按下位于风扇模块侧面的闩锁（参见图 5），将其从机箱中释放出来。
    警告：

    为防止受伤，请在将风扇模块滑出设备时，使工具和手指远离风扇。风扇可能还在旋转。
  4. 将一只手放在风扇模块下方以支撑它，然后将风扇模块完全拉出机箱。

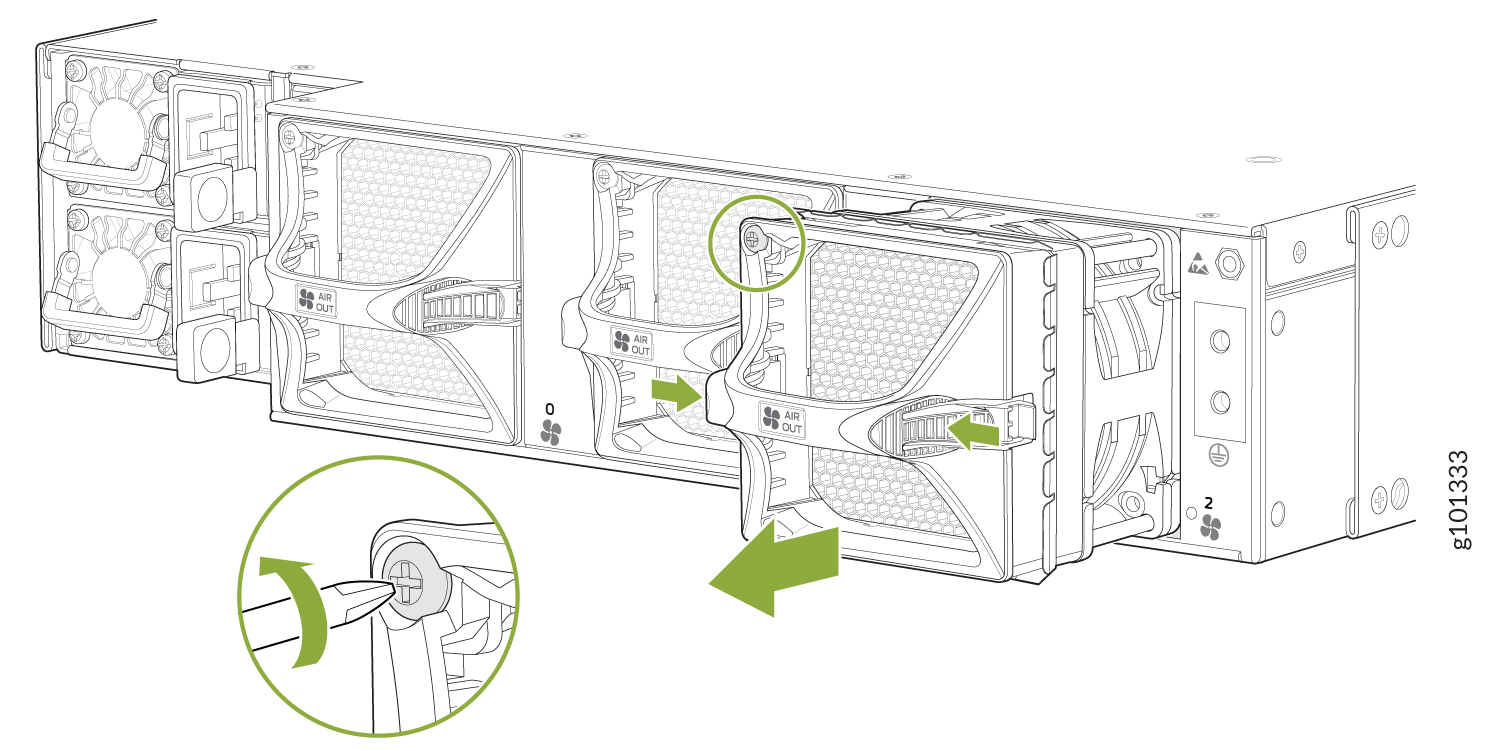

图 5：卸下风扇模块 Remove the Fan Module

安装 MX304 风扇模块

要安装风扇模块（请参阅 图 6）：

  1. 将 ESD 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  2. 抓住风扇模块的手柄，将一只手放在风扇模块下方进行支撑。
  3. 将风扇模块放在相应的插槽上，然后小心地将风扇模块推入机箱，直到插座锁卡入到位并固定住。
  4. 使用 2 号十字螺丝刀，转动风扇模块面板上的锁定螺钉，直至其拧紧并固定。
图 6：安装风扇模块 Install the Fan Module
