MX301 机箱
了解 MX301 机箱中的组件。
MX301 机箱是一个刚性钣金结构，可容纳设备的所有组件。
MX301 规格
| 规格 | 值 |
|---|---|
| 高度 |
1.75 英寸（4.45 厘米） |
| 宽度 |
17.28 英寸（44 厘米） |
| 深度 |
17.71 英寸（45 厘米） |
| 重量 |
装运时：34.81 磅（15.79 千克） 满载：
|
| 规格 | 值 |
|---|---|
| 工作海拔 |
0 英尺到 6000 英尺（0 米到 1829 米） |
| 作温度 |
使用 100G 及以下光纤：
使用 400G 光纤：
|
| 储存温度 |
-40 °C 至 70 °C（-40 °F 至 158 °F） |
| 相对湿度（工作）（非冷凝） |
5% 至 90% |
| 相对湿度（非工作）（非冷凝） |
5% 至 90% |
| 抗震能力 |
设计上达到 Telcordia Technologies Zone 4 抗震等级。 |
| 平均热输出 |
300 宽 x 3.412 = 1024 BTU/小时 |
| 噪声水平 |
典型值：58 到 67 dBA |

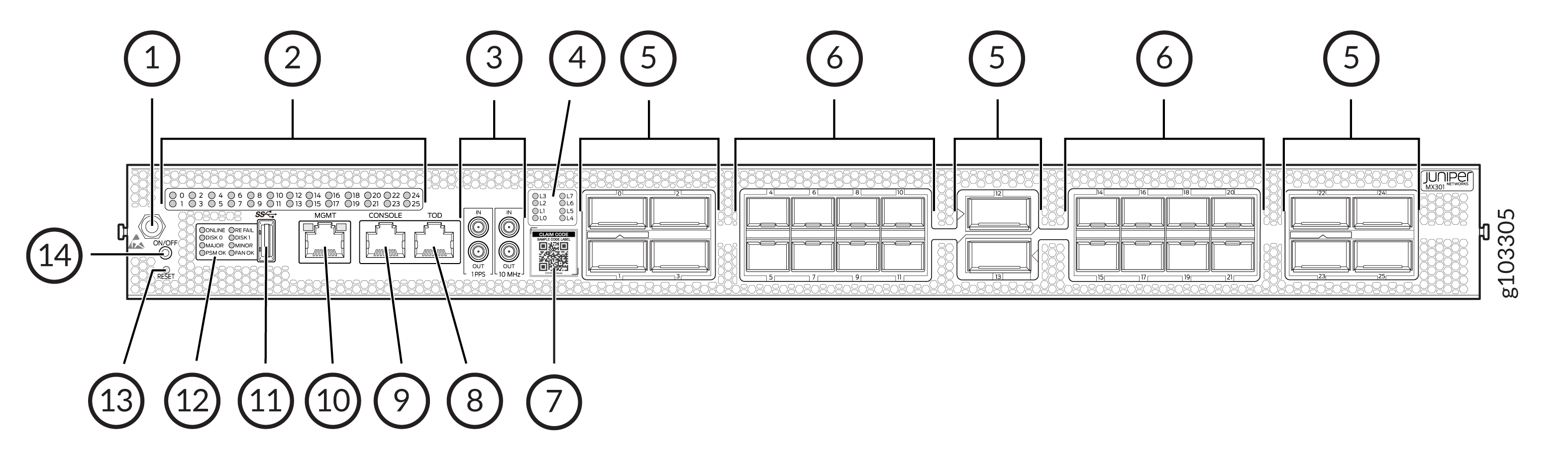

MX301 前面板
| 标注 | 项目 | 说明 |
|---|---|---|
| 1 |
ESD 点 |
静电放电 （ESD） 点。 |
| 2 |
WAN 端口 LED |
26 个 LED（标记为 0-25），用于指示 26 个网络端口中每个端口的状态。 |
| 3 |
1PPS 和 10 MHz GPS 输入和输出端口 |
带 DIN 连接器的 1-PPS 和 10-MHz 输入和输出外部时钟端口。 |
| 4 |
通道 LED |
八个 LED（标记为 L0–L7），用于指示通道位置。 |
| 5 |
QSFP 端口 |
10 个 QSFP 外形端口，其中：
|
| 6 |
SFP 端口 |
16 个 SFP 外形端口支持高达 50GbE 的速度。 |
| 7 |
声明代码 |
使用二维码声明设备并将其挂载至 瞻博网络控制点。 |
| 8 |
当日时间 （TOD） 端口 |
通过连接到外部定时源来确保精确的时间同步。 |
| 9 |
控制台 端口 |
允许您将笔记本电脑直接连接到 MX301 控制台端口，并使用 CLI 管理设备。端口使用 RJ-45 串行连接。 |
| 10 |
管理端口 （MGMT） |
允许您将 MX301 连接到管理网络并远程执行带外管理。管理端口使用自动感应 RJ-45 以太网连接器（支持 10 Mbps、100 Mbps 和 1000 Mbps 端口速度）。 |
| 11 |
USB 端口 |
一个 USB 3.0 A 类端口，用于插入 USB 存储设备以手动安装 Junos OS 。 |
| 12 |
机箱 LED 指示灯 |
八个 LED，可一目了然地指示组件状态、系统状态和故障排除信息。 |
| 13 |
RESET 按钮 |
要重置设备，请短按 RESET 按钮。 要进入 BIOS 重置模式，请按住 RESET 按钮约 10 秒钟。 |
| 14 |
ON/OFF 按钮 |
要使设备脱机，请按住 ON/OFF 按钮约 4 秒钟。 要使设备联机，请短按 ON/OFF 按钮。 |
MX301 后面板

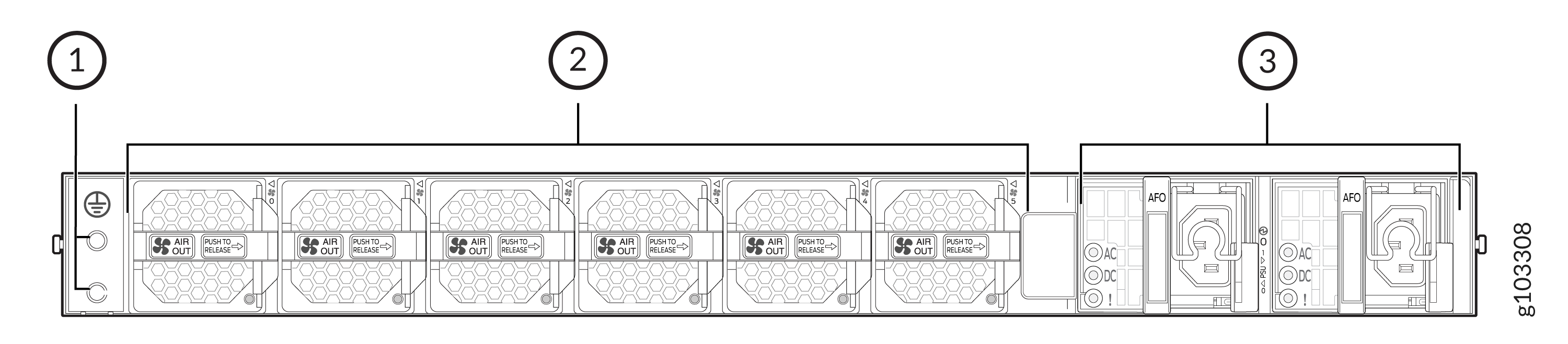

| 标注 | 项目 | 说明 |
|---|---|---|
| 1 |
接地点 |
允许您将接地电缆连接到地，并将其连接到 MX301 接地点以使设备接地。 |
| 2 |
风扇模块 |
6 个气流流出 （AFO） 风扇模块（5+1 冗余） |
| 3 |
交流电源单元 |
两个 850-W 交流 PSU（1+1 冗余） |

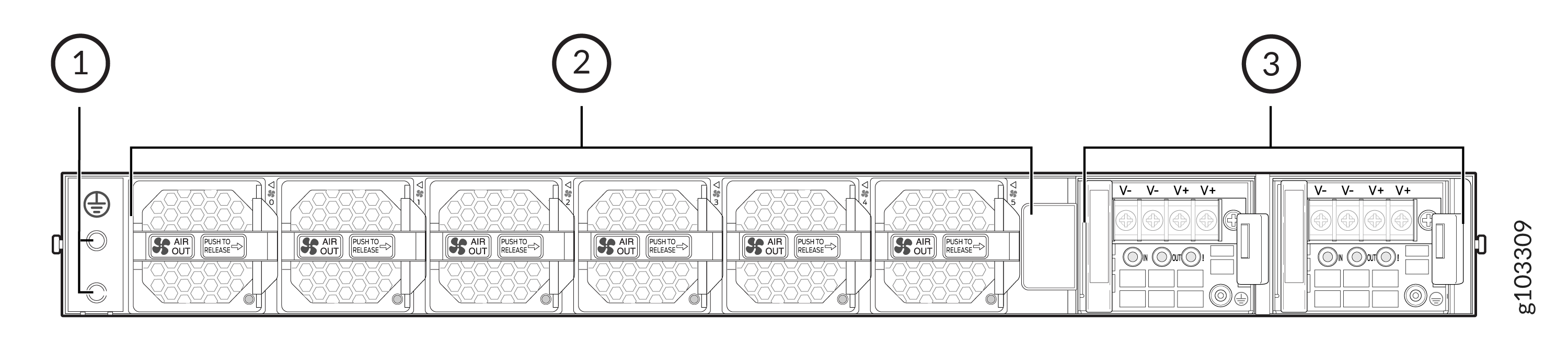

| 标注 | 项目 | 说明 |
|---|---|---|
| 1 |
接地点 |
允许您将接地电缆连接到地，并将其连接到 MX301 接地点以使设备接地。 |
| 2 |
风扇模块 |
6 个气流流出 （AFO） 风扇模块（5+1 冗余） |
| 3 |
直流电源单元 |
两个 850-W 直流 PSU（1+1 冗余） |

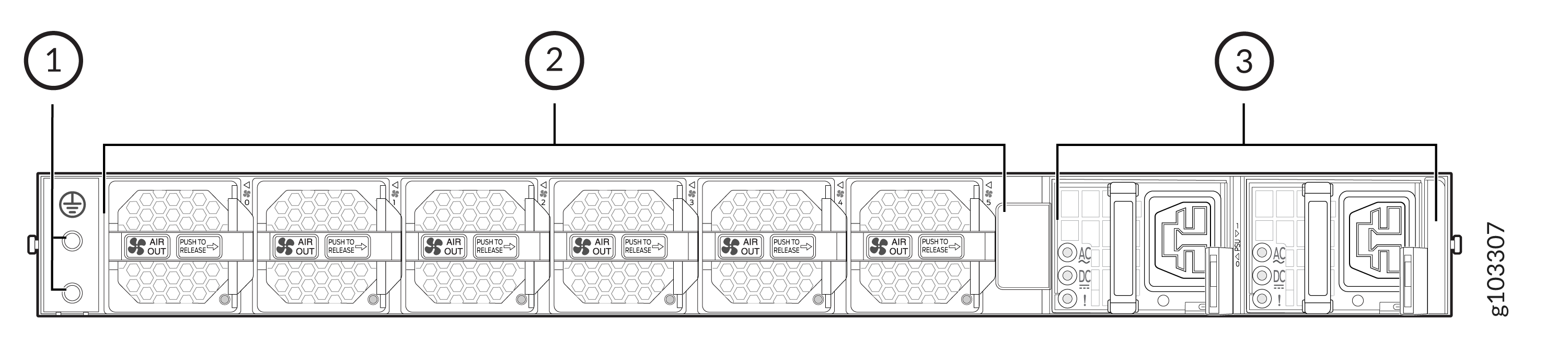

| 标注 | 项目 | 说明 |
|---|---|---|
| 1 |
接地点 |
允许您将接地电缆连接到地，并将其连接到 MX301 接地点以使设备接地。 |
| 2 |
风扇模块 |
6 个气流流出 （AFO） 风扇模块（5+1 冗余） |
| 3 |
HVAC/直流 PSU |
两个 850-W 高压交流/直流 PSU（1+1 冗余） |
