更换 MX2020 风扇托盘

卸下 MX2020 风扇托盘

注意：

风扇托盘可互换，可热插入和热拔除。
谨慎：

为防止过热，请在卸下现有风扇托盘后立即安装更换风扇托盘。

要卸下上部或下部风扇托盘（请参阅 图 1 和 图 2）：

  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  2. 必要时重新定位 DC 电缆管理器，然后卸下上部或下部风扇托盘：

    • 解开 DC 电缆管理器上的任何电缆，然后从托盘上卸下电缆。排列电缆，使它们不会挡在电缆管理器和托盘的前部，用临时紧固件固定住电缆，使其从连接器悬挂出来后不用承受其自身的重量。

  3. 松开风扇托盘接入面板每侧的两颗外加螺丝，然后打开。
  4. 松开风扇托盘面板上的两颗外加螺丝。
  5. 抓住手柄时，按住卡钩，直到状态 LED 关闭。将风扇托盘拉出大约 1 到 3 英寸，直到其停止。
    注意：

    风扇托盘可互换，可热插入和热拔除。
  6. 第二次按住卡钩以使风扇脱离运行。将一只手放在风扇托盘下面支撑，同时将风扇托盘完全从路由器拉出。
    谨慎：

    双卡钩系统是一种安全机制。如果在卸下风扇托盘时没有抓住卡钩，则风扇托盘将发生损坏。
  7. 将风扇托盘放在抗静电垫上或批准的 ESD 袋中。

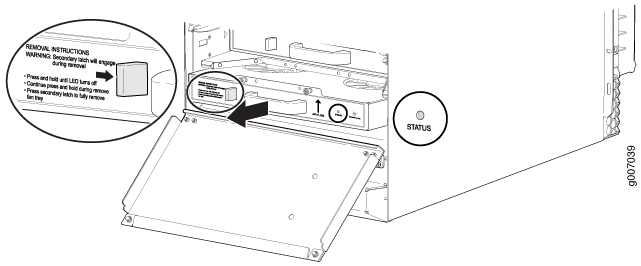

图 1：卸下上部风扇托盘 Removing the Upper Fan Trays
警告：

卸下风扇托盘之前，请确保风扇叶片已完全停止。
图 2：卸下下风扇托盘 Removing the Lower Fan Trays

另请参阅

安装 MX2020 风扇托盘

本主题介绍如何在 MX2020 中安装上部或下部风扇托盘。此过程适用于标准风扇托盘和优化的电源风扇托盘。要安装上部或下部风扇托盘（请参阅 图 3 和 图 4）：

  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  2. 在安装上部或下部风扇托盘之前，如有必要，重新定位 DC 电缆管理器：

    • 解开 DC 电缆管理器上的任何电缆，并卸下托盘上的电缆。排列电缆，使它们不会挡在电缆管理器的前部，用临时紧固件托盘并固定它们，使其在悬挂在连接器上时不用承受其自身的重量。

  3. 松开风扇托盘接入面板每侧的两颗外加螺丝，然后打开。
  4. 将每个要安装的风扇托盘从防静电袋中取出，然后确定风扇托盘上要将其连接的插槽。
  5. 抓住手柄时，将一只手放在风扇托盘下面进行支撑，然后将其对齐到插槽中。
    注意：

    插入风扇托盘时，请通过风扇托盘上的“此侧朝上”标签来观察正确的方向。
  6. 按住卡钩，同时将风扇托盘引导到一半，直至其停止。
    注意：

    风扇托盘具有安全机制，因此风扇托盘不能在一次运动中卸下。
  7. 第二次按住卡钩，同时将风扇托盘完全插入路由器。
  8. 拧紧风扇托盘面板上的两颗外加螺丝。施加 10 lb-in.（1.13 Nm） 到 12 lb-in.（1.35 Nm） 之间的扭矩。不要将螺丝拧得过紧。
  9. 合上风扇托盘接入面板，然后拧紧外加螺丝以将其固定到位。施加 10 lb-in.（1.13 Nm） 到 12 lb-in.（1.35 Nm） 之间的扭矩。不要将螺丝拧得过紧。
  10. 如有必要，重新将 DC 电缆管理器重新安装到原位。
图 3：安装上风扇托盘 Installing Upper Fan Trays
图 4：安装下风扇托盘 Installing Lower Fan Trays
