使用配电模块 （-48 V） 将电源连接到 DC 供电的 MX2020 路由器

警告：

执行 DC 电源过程之前，请确保 DC 电路断开电源。为确保所有电源均 为 OFF，请找到面板上用于 DC 电路的断路器，将断路器切换到 OFF 位置，然后将断路器的开关手柄贴在 OFF 位置。

通过将电源电缆从外部 DC 电源连接到 PDM 面板上的接线柱，可将 DC 电源连接到路由器。您必须提供电源电缆（电缆接线片不随路由器一起提供）。

要将 DC 电源电缆连接到路由器：

  1. 关闭专用客户场地断路器。确保整个 DC 电源电缆导线的电压为 0 V，并确保安装过程中电缆导线不会通电。
  2. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
    注意：

    如果在路由器中安装了 PSM，请确保所有 PSM 上的电源开关都切换到关闭 （O） 位置。
  3. 移动 PDM 面板上的 DC 电路供电开关，以匹配电流额定幅度 — 60 A，或每个供电电源 80 A。
    注意：

    交换机位置适用于此 PDM 的所有输入。选择 60 A 位置可能会降低每个 PSM 可用的功率输出容量。
    注意：

    您在 DC PDM（60 A 或 80 A） 或 DC PDM 上使用的供电设备类型取决于分配方案和分配设备。使用 60 A 供电设备时，最大电源输出功率限制为 2100 W，而最大电源输入功率限制为 2400 W。使用 80 A 供电设备时，最大电源输出限于 2500 W，而最大电源输入功率限制为 2800 W。系统电源管理软件根据 PDM 中的 DIP 交换机位置计算可用和使用的功率。
  4. 松开电源面板下边缘的塑料电缆约束上的外加螺丝。电缆约束设置在固定电缆安装期间盖到位的铰链上。
    注意：

    您可以卸下 DC 电源电缆安装的塑料封套，方法是弯曲塑料电缆约束盖，直至外壳两侧的两个塑料引脚解开。
  5. 在连接到 PDM 之前，验证 DC 电源电缆是否正确标记。在一个典型的配电方案中，如果回路连接到电池厂的机箱接地，您可以使用多米来验证 –48V 和 RTN DC 电缆到机箱接地的电阻：

    • 到机箱接地的电缆具有非常大的电阻（表示电路开路）为 –48V。

    • 连接到机箱接地的电缆具有极低电阻（表示闭路）为 RTN。

    谨慎：

    您必须确保电源连接保持正确的极性。电源电缆可能标记为 （+） 和 （-）， 以指示其极性。DC 电源电缆没有标准彩色编码。场地外部 DC 电源使用的彩色编码决定了电源电缆上的导线的彩色编码，电源电缆连接到每个 DC PDM 上的接线柱。
  6. 在 DC 电源端子的连接点的电源电缆周围安装热缩管绝缘。

    要安装热缩管：

    1. 滑动电缆连接到接线片桶的电缆部分上的管子。确保导管盖住电线的末端和连接到接线片的桶。

    2. 用热枪缩小管子。确保管道四侧均匀地加热，使其紧紧地收缩在电缆周围。

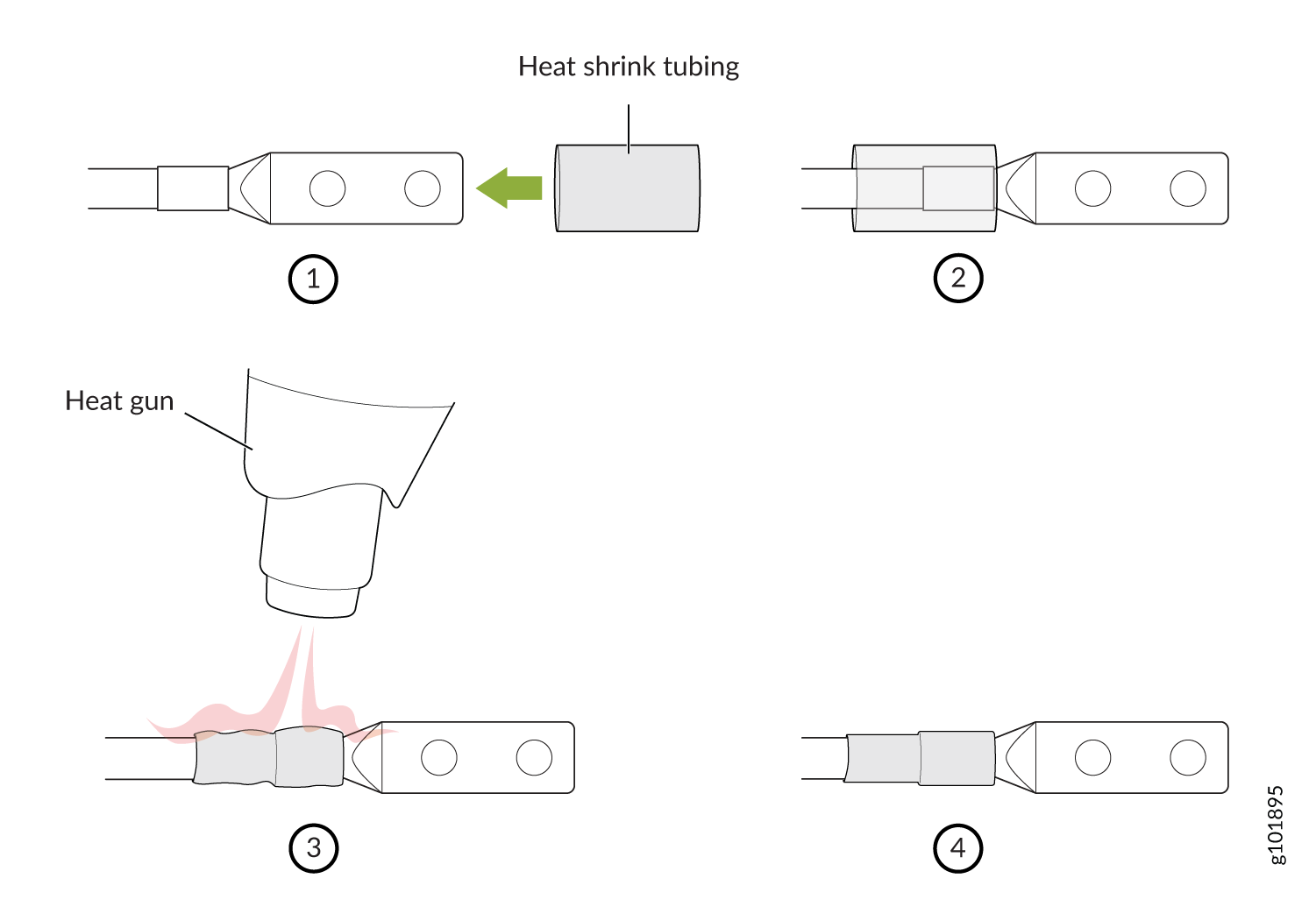

    图 1 是一个表示图像，显示了安装热缩管的步骤。

    注意：

    不要使导管过热。
    图 1：如何安装散热管 How to Install Heat-Shrink Tubing
  7. 卸下保护面板上接线柱的隔声罩。
  8. 卸下每个接线柱的螺母和垫圈。（使用 7/16 英寸 [11 毫米] 螺母起子或套筒扳手。）
  9. 将每个电源电缆接线片固定到接线柱上，先装上平垫圈，然后再拧上开口垫圈，然后再拧上螺母（请参阅图 2）。施加 23 lb-in.（2.6 Nm） 和 25 lb-in.（2.8 Nm） 之间的扭矩。不要将螺母拧得过紧。（使用 7/16 英寸 [11 毫米] 定扭矩起子或套筒扳手。）
    注意：

    RTN（回路）DC 接线柱和 -48V （输入）DC 接线柱的输入位置对应于正上方和下方的 DC 电源模块 （PSM）。DC PSM 插槽位置标记为，但与 PSM 位置关联的 DC PDM 电缆位置未标记。

    1. 将每个正极 （+） DC 电源电缆接线片固定到 RTN （回路）端子。

    2. 将每个负极 （-） DC 电源电缆接线片固定到 –48V （输入）端子。

    谨慎：

    在拧紧螺母时，确保每个电源电缆接线片与接线盒表面齐平就位。确保每个螺母都正确固定到接线柱上。螺母首次放置在接线柱上时，应能够用手指自由旋转。如果螺母拧得不当，对螺母施加安装扭矩可能会损坏接线柱。
    谨慎：

    DC PDM 接线柱的最大扭矩额定值为 25 lb-in.（33.89 Nm）。如果施加的扭矩过大，可能会损坏接线柱。仅使用定扭矩起子或套筒扳手拧紧 DC PDM 接线柱上的螺母。
    注意：

    插槽 PDM0/Input0、PDM2/Input0、PDM1/Input1 和 PDM3/Input1 中的 DC PDM 可由来源于供电电源 A 或供电电源 B 的专用供电设备来供电。此配置为系统提供了通常部署的 A/B 馈电冗余，以平衡功耗。
  10. 合上面板接线柱上的塑料电缆约束盖。
  11. 将正极和负极 DC 电源电缆穿过电缆约束的左右两侧。
  12. 拧紧电缆约束外加螺丝以将电源电缆固定到位。
    谨慎：

    DC PDM 上的电缆约束螺丝的最大扭矩额定值为 25 lb-in.（33.89 Nm）。仅使用定扭矩螺丝起子拧紧 DC PDM 电缆约束上的螺丝。
  13. 确保电源电缆已正确连接、未触碰路由器组件或阻碍到其通道，并且没有凌乱置于地面，以防有人绊倒。
  14. 为其余 PDM 重复步骤 3 到 13。
图 2：将 DC 电源连接到 MX2020 路由器 Connecting DC Power to the MX2020 Router
