安装 MX2020 空气过滤器
MX2020 路由器有四个空气过滤器:一个较低的空气过滤器,一个中间卡笼电缆管理器空气过滤器,和两个电源模块 (PSM) 空气过滤器。这些过滤器包含在 MX2020 过滤套件 (MX2020-FLTR-KIT-S) 中。
使用这些过程安装空气过滤器。
要安装较低的空气过滤器:
- 将静电放电 (ESD) 地表带固定在裸露的手腕上,并将表带连接到机箱上的一个 ESD 点。
- 确保空气过滤器位于右侧。
- 打开机箱底部的风扇托盘和空气过滤器接入门。
- 抓住空气过滤器上的把手,插入机箱,直到停止(请参阅 图 1)。
- 关闭接入门并拧紧两个固定的螺丝以固定。
- 将电缆管理器放回位置,然后重新排列电缆管理器中的电缆。

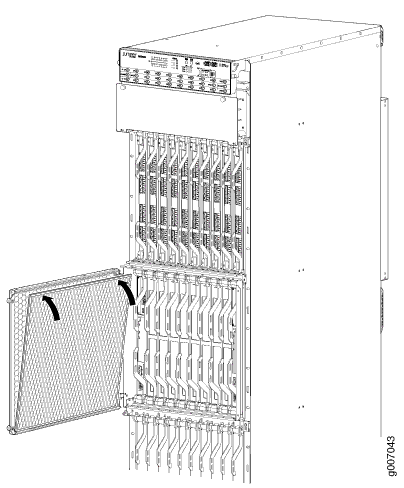

图 1:安装空气过滤器
要安装中间卡笼电缆管理器空气过滤器:
-
将静电放电 (ESD) 地表带固定在裸露的手腕上,并将表带连接到机箱上的一个 ESD 点。
-
如有必要,将电缆从中间卡架电缆管理器中移动。
-
松开位于中间卡笼电缆管理器门正面的两个固定螺丝,然后打开。
谨慎:如果没有空气过滤器,请勿在路由器上运行超过 2 分钟。
-
抓住空气过滤器,将空气过滤器的底部滑入接入门的通道,(请参阅 图 2)。

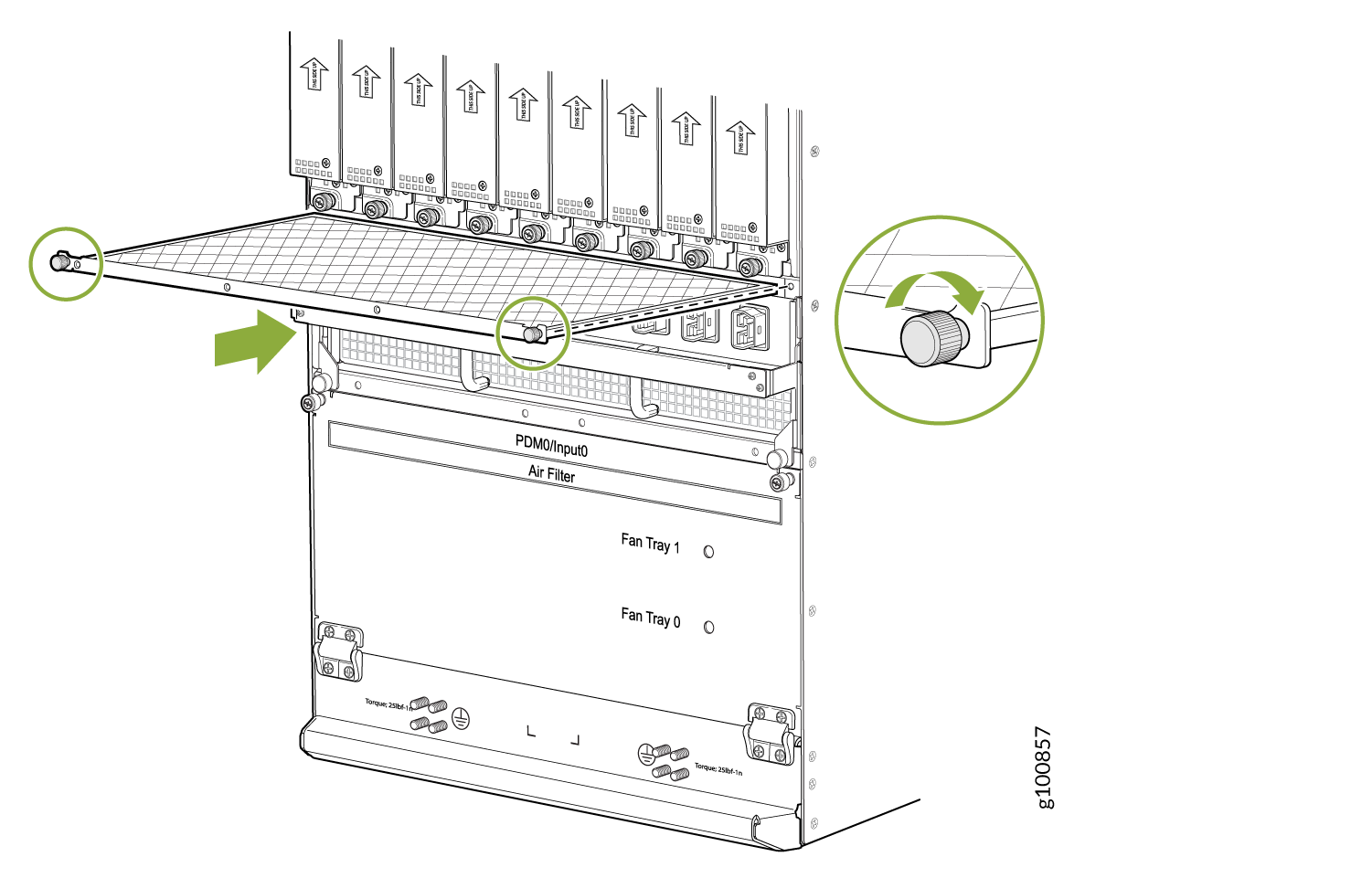

图 2:安装中间卡架电缆管理器空气过滤器 -
推动空气过滤器到位,关闭门,并拧紧两个固定的螺丝。
-
如有必要,更换中间卡架电缆管理器中的电缆。
要安装 PSM 空气过滤器:
注意:
MX2020 有两个 PSM 空气过滤器 - 每个 PSM 部分下一个。
-
将静电放电 (ESD) 地表带固定在裸露的手腕上,并将表带连接到机箱上的一个 ESD 点。
-
确保空气过滤器位于右侧。
-
抓住 PSM 空气过滤器并插入机箱,直到停止(请参阅 图 3)。
-
拧紧两个固定的螺丝以固定。
图 3:安装 PSM 空气过滤器
要为带有 240 V 中国电源和通用 (HVAC/HVDC) 电源的机箱安装 PSM 空气过滤器:
