在将组件安装到机架中之前，从 MX2020 路由器机箱中卸下组件

使用路由器传输套件安装路由器之前，必须先从机箱中卸下装运盖和组件。卸下组件后，机箱重约 429.6 磅（194.86 千克）。

谨慎：

发货内容包括帮助引导机箱进入机架。对机箱的任何其他部件施加武力可能会导致损坏。

安装 MX2020 路由器之前卸下配电模块

首先移除最上部的 PDM（PDM3/Input1），然后向下移。要移除交流、直流、240 伏中国或通用 （HVAC/HVDC） PDM（请参阅 图 1、 图 2、 图 3 和 图 4）。

  1. 将静电放电 （ESD） 地表带固定在裸露的手腕上，并将该表带连接到经认可的现场 ESD 连接点。查看您站点的说明。
  2. 在交流电源路由器上，将交流断开器从电源移动到关闭 （O） 位置。在直流供电的路由器上，将直流配电器从电源移动到关闭 O 位置。

    即使 PDM 未连接到电源，我们建议采用此预防措施。

  3. 松开 PDM 面板上的两个固定螺丝。将两个弹簧加载的锁定杆从机箱中拉开，直到停止。
    注意：

    向下拉下 PDM3/Input1 和 PDM1/Input1 锁定杠杆以从机箱中释放，PDM0/Input0 和 PDM2/Input0 锁定杠杆被拉出机箱。

    PDM 稍微远离机箱。
  4. 用双手握住两个把手，轻轻地将 PDM 从机箱中拉出。
    谨慎：

    请勿触摸 PDM 背面的电源连接器。它们可能会受损。
    谨慎：

    移除 PDM 后，请勿相互堆叠 PDM。将每个组件放在位于稳定、平坦表面上的抗静电垫上。

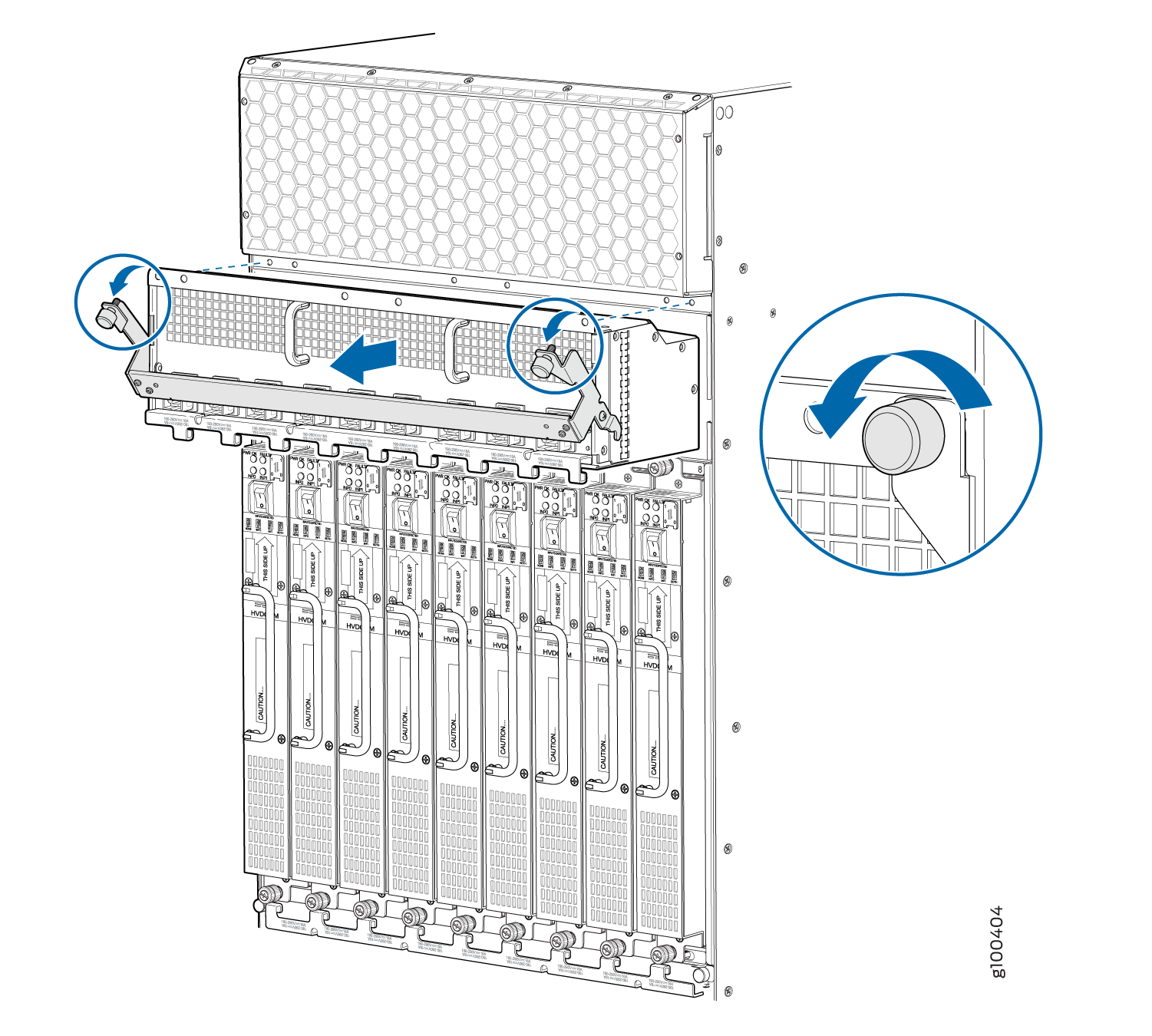

图 1：安装 MX2020 路由器 Removing an AC Power Distribution Module Before Installing the MX2020 Router之前卸下交流配电模块

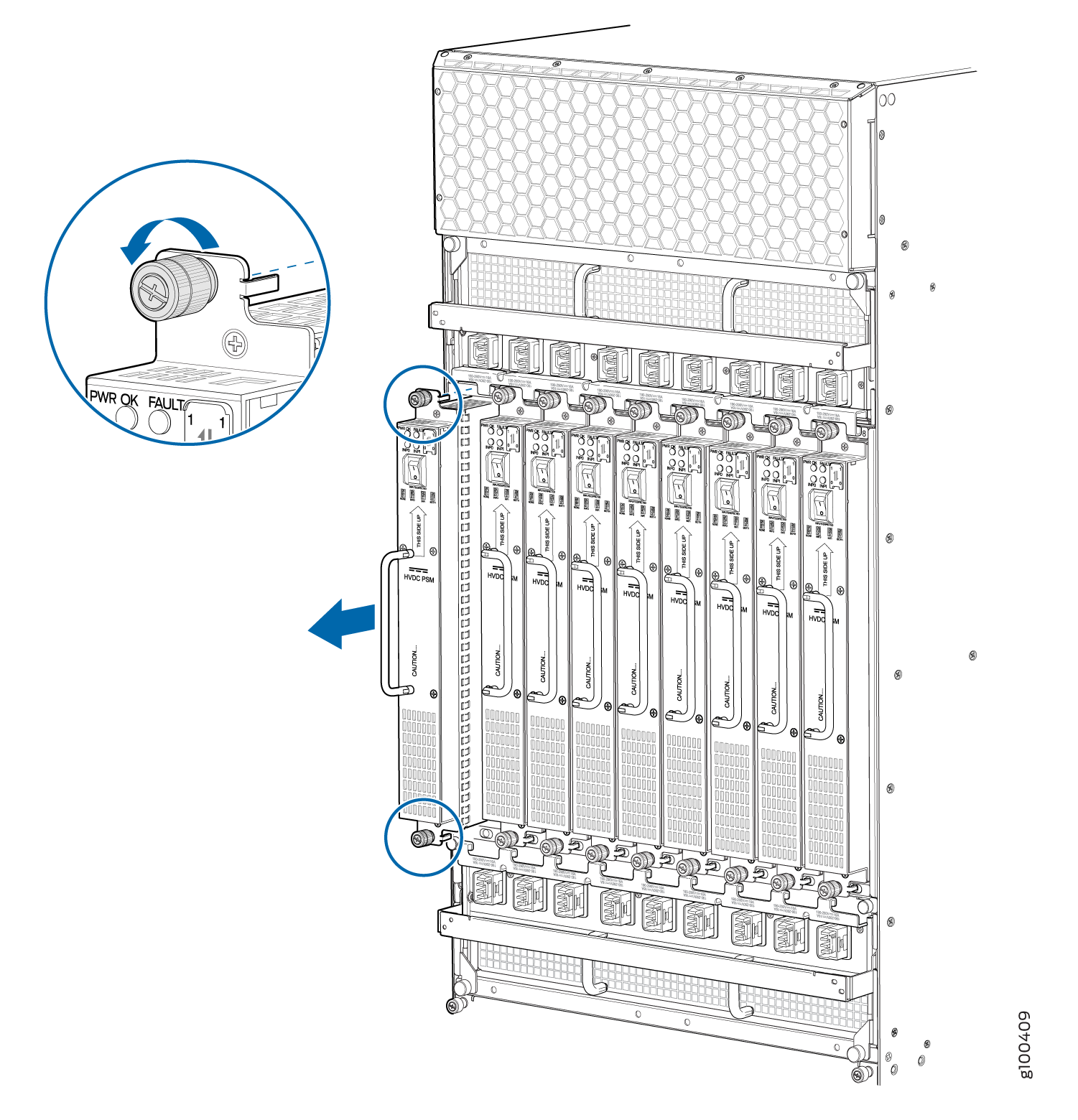

图 2：安装 MX2020 路由器之前卸下直流配电模块 （-48 V） Removing a DC Power Distribution Module (-48 V) Before Installing the MX2020 Router

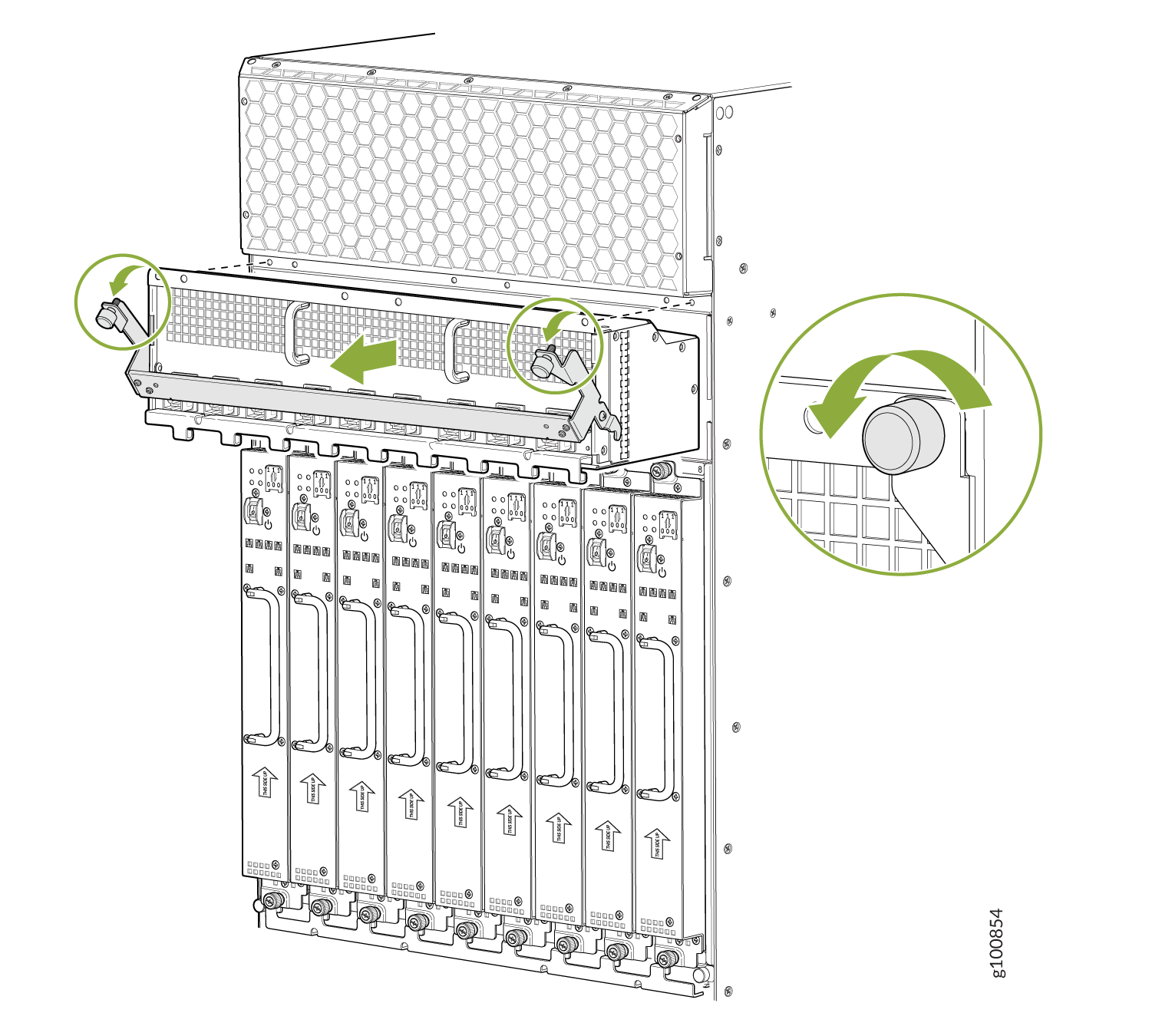

图 3：安装 MX2000 路由器之前卸下直流配电模块（240 V 中国） Removing a DC Power Distribution Module (240 V China) Before Installing the MX2000 Router

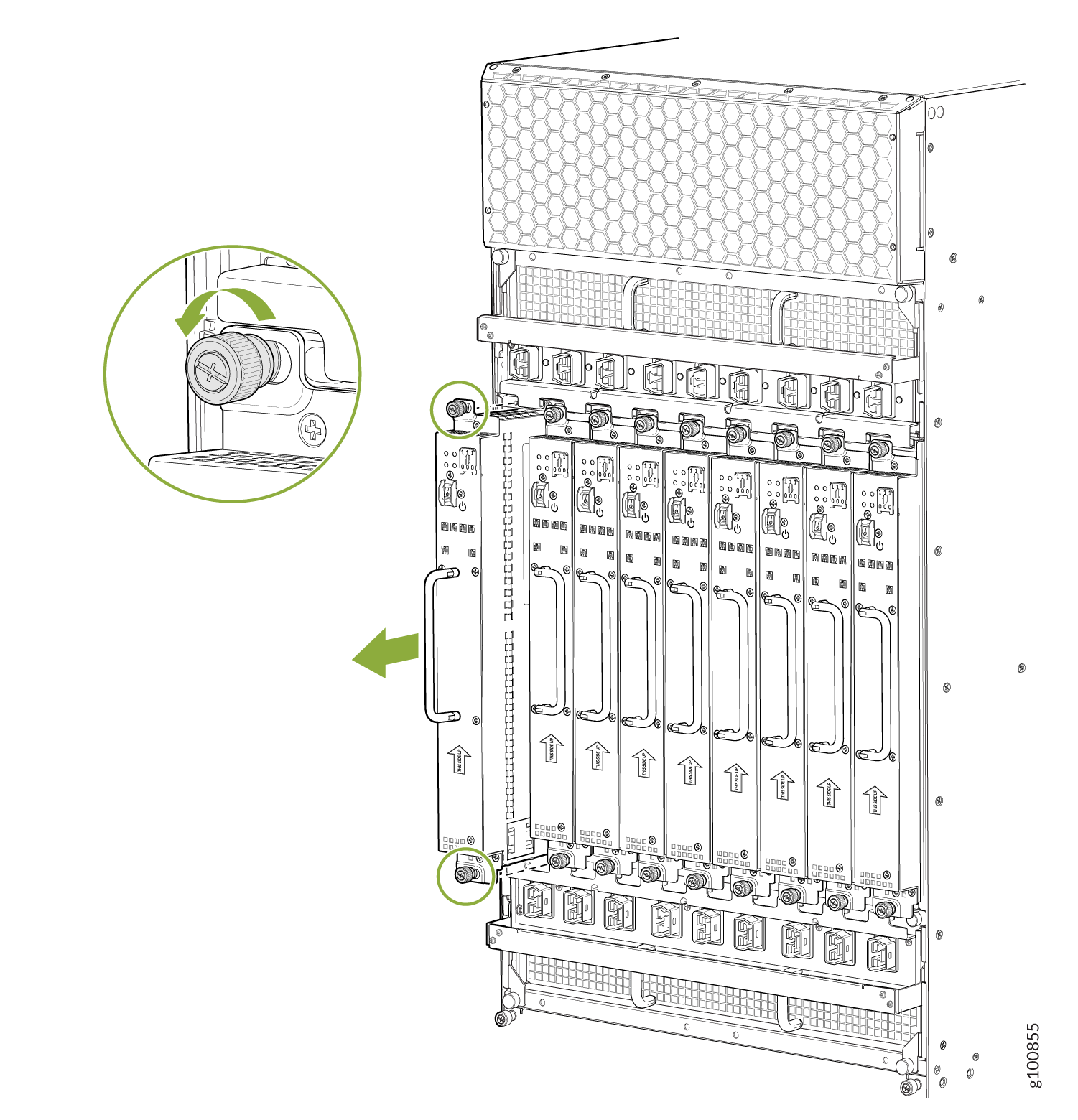

图 4：安装 MX2000 路由器之前卸下高压通用 （HVAC/HVDC） 配电模块 Removing a High-Voltage Universal (HVAC/HVDC) Power Distribution Module Before Installing the MX2000 Router

安装 MX2020 路由器之前卸下电源模块

要卸下 240 V 中国交流、直流、通用 （HVAC/HVDC） PCM（参见 图 5、 图 6、 图 7 和 图 8）：

  1. 将静电放电 （ESD） 地表带固定在裸露的手腕上，并将该表带连接到经认可的现场 ESD 连接点。查看您站点的说明。
  2. 在交流电源路由器上，将每个 PSM 上的交流电源开关移动到关闭 （O） 位置。在直流电源路由器上，将每个 PSM 上的直流电源开关移动到关闭 （O） 位置。

    即使 PAM 未连接到电源，我们建议采用此预防措施。

  3. 松开将 PSM 固定到机箱的两个固定螺丝。在用一只手抓住 PSM 面板上的把手时，用另一只手引导 PSM。
  4. 将 PSM 直接从机箱中拉出。
    谨慎：

    请勿触摸 PSM 背面的电源连接器。它可能会损坏。
    谨慎：

    移除 PAM 后，不要相互堆叠 PAM。将每个组件放在位于稳定、平坦表面上的抗静电垫上。
图 5：安装 MX2020 路由器 Removing a AC Power Supply Module Before Installing the MX2020 Router之前卸下交流电源模块
图 6：安装 MX2020 路由器之前卸下直流电源模块 （-48 V） Removing a DC Power Supply Module (-48 V) Before Installing the MX2020 Router
图 7：安装 MX2000 路由器之前卸下直流电源模块（240 V 中国） Removing a DC Power Supply Module (240 V China) Before Installing the MX2000 Router
图 8：安装 MX2000 路由器之前，卸下高压通用 （HVAC/HVDC） 电源模块 Removing a High-Voltage Universal (HVAC/HVDC) Power Supply Module Before Installing the MX2000 Router

安装 MX2020 路由器之前卸下风扇托盘

要卸下上部和下风扇托架（请参阅 图 9 和 图 10）：

注意：

风扇托架可互换，可热插拔和热可拆卸。
  1. 将静电放电 （ESD） 地表带固定在裸露的手腕上，并将该表带连接到经认可的现场 ESD 连接点。查看您站点的说明。
  2. 松开风扇托盘接入面板两侧的两个固定螺丝，然后打开。
  3. 松开风扇托盘面板上的两个固定螺丝。
  4. 按住锁存器，同时将风扇托架拉出约 1 至 3 英寸。将一只手放在风扇托架下，以支撑，同时将风扇托架完全从路由器中拉出来。
    警告：

    风扇托架采用双锁安全机制。在卸下风扇托架时，您必须持续按住锁存器。

  5. 将每个组件放在位于稳定、平坦表面上的抗静电垫上。
    谨慎：

    卸下风扇托架后，不要相互堆叠。

图 9：卸下上部风扇托架 Removing Upper Fan Trays
图 10：卸下较低风扇托架 Removing Lower Fan Trays

在安装 MX2020 路由器之前卸下 SFB

要移除 SFB（请参阅 图 11）：

  1. 将静电袋或防静电垫放置在平整、稳定的表面上。
  2. 将静电放电 （ESD） 地表带固定在裸露的手腕上，并将该表带连接到经认可的现场 ESD 连接点。查看您站点的说明。
  3. 同时向外打开弹出器控管以拔出 SFB。
  4. 抓住弹出器手柄，将 SFB 滑出机箱的一半左右。
  5. 将一只手放在 SFB 下面以支持 SFB，并将其从机箱中完全滑出。将其放在防静电垫上。
    谨慎：

    SFB 的权重集中在后端。将 SFB 滑出机箱时，准备好接受全重（最高 12 磅 （5.45 千克）。
    谨慎：

    卸下硬件组件后，不要相互堆叠硬件组件。将每个组件放在位于稳定、平坦表面上的抗静电垫上。
  6. 对每个 SFB 重复此过程。
图 11：卸下 SFB Removing an SFB

安装 MX2020 路由器之前，使用适配器卡卸下 MPC

要用适配器卡 （ADC） 卸下 MPC：

  1. 准备好一个具有 ADC 的 MPC 的抗静态垫子。此外，在要卸下的 MPC 上使用光学接口为每个 MPC 设置现成的橡胶安全帽。
  2. 将静电放电 （ESD） 地表带固定在裸露的手腕上，并将该表带连接到经认可的现场 ESD 连接点。查看您站点的说明。
  3. 同时打开两个弹出器控管，以拔下 MPC 和 ADC。
  4. 抓住把手，将 MPC 与 ADC 一起从卡架中直接滑出。
  5. 用 ADC 一只手放在 MPC 前面，另一只手放在 MPC 下以支持它。将 MPC 和 ADC 完全从机箱中滑出，将其放置在防静电垫上或静电袋中。
    谨慎：

    带有 ADC 的 MPC 重量集中在后端。将 MPC 和 ADC 从机箱中滑出时，准备好接受全重（最高 25.0 磅 （11.34 千克）。

    当 MPC 和 ADC 离开机箱时，请勿由弹出器手柄、母线或边缘连接器保持它。它们无法支持其重量。

    拔下后，请勿将 MPC 与 APC 堆叠在一起。将每一个分别放在一个静电袋中，或单独放置在一个平整、稳定的表面上的抗静电垫上。

在安装 MX2020 路由器之前，不带适配器卡就卸下 MPC

要卸下不带 ADC 的 MPC（请参阅 图 12）：

  1. 准备好用于 MPC 的抗静态垫子。此外，每个 MPC 在卸下的 MPC 上使用光学接口，还具有现成的橡胶安全帽。
  2. 将静电放电 （ESD） 地表带固定在裸露的手腕上，并将该表带连接到经认可的现场 ESD 连接点。查看您站点的说明。
  3. 同时逆时针旋转两个旋钮，以从 ADC 中拔出 MPC。
  4. 抓住两个旋钮，将 MPC 直接从 ADC 中滑出。
  5. 一只手放在 MPC 正面，另一只手放在 MPC 下面以支持它。将 MPC 完全从 ADC 中滑出，将其放置在防静电垫上或静电袋中。
    谨慎：

    MPC 的权重集中在后端。准备接受全重（最高 18.35 磅 （8.32 千克））时，将 MPC 从 ADC 中滑出。

    当 MPC 脱离 ADC 时，请勿通过旋钮、母线或边缘连接器保持它。它们无法支持其重量。

    拔下后，请勿将 MPC 堆叠在一起。将每一个分别放在一个静电袋中，或单独放置在一个平整、稳定的表面上的抗静电垫上。
图 12：在没有 ADC Removing an MPC without the ADC 的情况下卸下 MPC

安装 MX2020 路由器之前卸下 CB-RE

要移除 CB-RE（请参阅 图 13）：

  1. 准备好用于 CB-RE 的抗静态垫子。此外，在您卸下的 CB-RE 上使用光学接口的每个 SFP 还具有现成的橡胶安全帽。
  2. 将静电放电 （ESD） 地表带固定在裸露的手腕上，并将该表带连接到经认可的现场 ESD 连接点。查看您站点的说明。
  3. 同时打开两个弹出器控管以拔下 CB-RE。
  4. 抓住把手，将 CB-RE 从卡笼中滑出。
  5. 一只手放在 CB-RE 正面，另一只手放在它下面以支持它。将 CB-RE 完全从机箱中滑出，将其放置在防静电垫上或静电袋中。
    谨慎：

    CB-RE 的权重集中在后端。将 CB-RE 滑出机箱时，准备好接受全重（最高 15 磅 （6.8 千克）。

    当 CB-RE 脱离机箱时，请勿由弹出器手柄、母线或边缘连接器保持它。它们无法支持其重量。
    谨慎：

    移除 CB-RE 后，不要相互堆叠。将每个组件放在位于稳定、平坦表面上的抗静电垫上。
图 13：卸下 CB-RE Removing a CB-RE
