REMX2K-X8-64G 和 REMX2K-X8-64G-LT CB-RE 说明

REMX2K-X8-64G CB-RE 组件

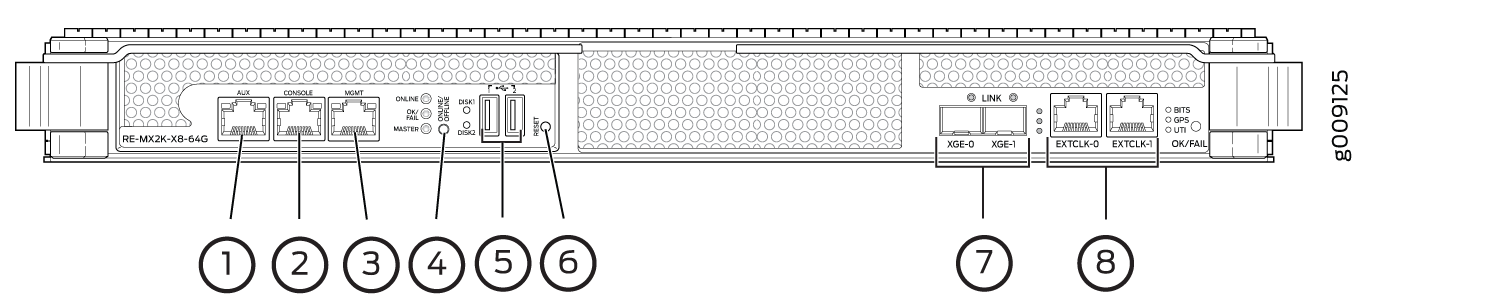

图 1：REMX2K-X8-64G CB-RE 组件

1 — AUX 端口	5 — USB 端口
2 — 控制台端口	6 — RESET 按钮
3 — MGMT 端口	7 — XGE-0 和 XGE-1 端口
4 — “联机/脱机”按钮	8 — EXTCLK0 和 EXTCLK1 端口

图 2：REMX2K-X8-64G-LT CB-RE 组件

1 — AUX 端口	5 — USB 端口
2 — 控制台端口	6 — RESET 按钮
3 — MGMT 端口	7 — XGE-0 和 XGE-1 端口
4 — “联机/脱机”按钮	8 — EXTCLK0 和 EXTCLK1 端口

每个控制板路由引擎 （CB-RE） 都包含以下组件：

• 外部时钟接口 — 允许将 BITS 或 GPS 时钟源输入到集中式定时电路，或者允许将集中定时输出到 BITS 或 GPS。

• 1000Base-T 以太网控制器。

• 用于机箱管理和控制的电路。

• CB-RE 的电源电路。

• 控制 FPGA — 为路由引擎提供外设组件互连 （PCI） 接口。

• 千兆以太网交换机，连接到所有组件上的嵌入式 CPU 综合体。

• CPU — 将 Junos OS 作为访客操作系统运行，以维护路由器的路由表和路由协议。

• I2C 总线逻辑，用于与每个组件进行低级别通信。

• DRAM — 为路由和转发表以及其他路由引擎进程提供存储。

• 组件冗余电路。

• USB 端口 — 提供可拆卸介质接口，您可以通过该接口手动安装 Junos OS 和 Linux。Junos OS 支持 USB 版本 3.0、2.0 和 1.1。

• 固态驱动器（不可移动）— 为日志文件、内存转储和系统重新启动提供辅助存储。

• 接口端口 — AUX、 控制台和 MGMT 端口提供对管理设备的访问。每个 CB-RE 都有一个 10/100/1000 Mbps 以太网端口用于连接到管理网络，以及两个异步串行端口—一个用于连接到控制台，一个用于连接到调制解调器或其他辅助设备。两个 SFP+ 端口（XGE-0 和 XGE-1）支持硬件诊断和 JCS 端口测试。 EXTCLK1 和 EXTCLK2 端口提供对外部计时分布的访问。

  注意：

  使用电缆 CAT5e 连接 AUX、 控制台和 MGMT 端口。

• RE 中的 EEPROM — 存储 RE 的现场更换单元 （FRU） 详细信息。

• CB 中的 EEPROM — 存储 CB 的现场更换单元 （FRU） 详细信息。

• RESET 按钮 — 按下 CB-RE 上的路由引擎时重新启动。

• “联机/脱机 ”按钮 — 按下后，使 CB-RE 上的路由引擎联机或脱机。

  注意：

  必须按住 “联机/脱机 ”按钮至少 4 秒，才能关闭电源或开机。

• LED — 提供 CB-RE 上路由引擎的状态。

REMX2K-X8-64G 和 REMX2K-X8-64G-LT CB-RE 启动序列

路由器随附的 Junos OS 和 Linux 预装在 CB-RE 上。软件有两个副本：

• USB 闪存驱动器上的一份副本，可插入 CB-RE 面板上的插槽。

• CB-RE 的两个 SSD 上各一份。

  注意：

  SSD 是内部的，无法移除。

路由引擎接口按以下顺序从存储介质启动：USB 设备、SSD1、SSD2，然后是 LAN。
