维护主机子系统组件

更换 MX2008 RCB

卸下 MX2008 RCB

MX2008 主机子系统由两个路由和控制板 （RCB） 组成。RCB 是一个集成板和单个 FRU，提供路由引擎和控制板功能并支持虚拟化。

要卸下 RCB（请参阅 图 1）：

注意：

您可以将 RCB 作为一个单元卸下。
谨慎：

卸下 RCB 之前，请确保您知道如何正确操作弹出器手柄，以避免损坏设备。

谨慎：

更换 RCB 之前，必须使主机子系统脱机。如果只有一个主机子系统，使主机子系统脱机将关闭路由器。

  1. 使主机子系统脱机。
  2. 将防静电袋或抗静电垫放置在平整、稳定的表面上。
  3. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  4. 向外打开弹出器手柄，使 RCB 离位。
  5. 抓住弹出器手柄，然后将 RCB 从机箱滑出约一半。
  6. 将一只手放在 RCB 的下面支撑它，然后将其完全滑出机箱。
  7. 将 RCB 放在抗静电垫上或放入防静电袋中。
  8. 如果不立即更换 RCB，请在空插槽上安装空面板。

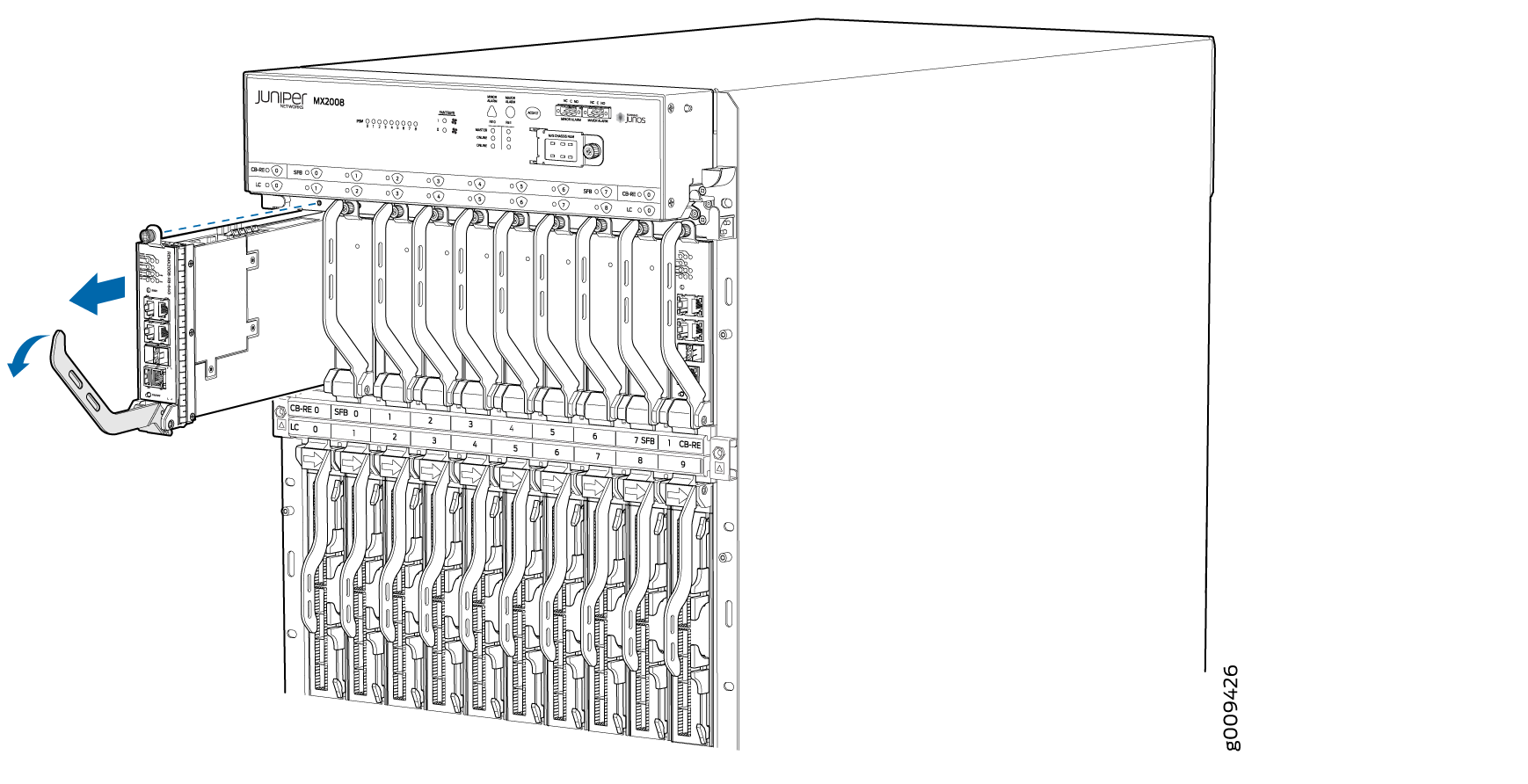

图 1：卸下 RCB Removing a RCB

安装 MX2008 RCB

要安装 MX2008 RCB（请参阅 图 2）：

  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  2. 从防静电袋中取出 RCB。
  3. 小心地将 RCB 的侧面对准机箱内部的导览。
  4. 将 RCB 滑入机箱直到感觉到阻力，然后小心地确保将其正确对齐。
  5. 抓住弹出器手柄，然后同时小心地向内关闭，直至 RCB 完全就位。
  6. 检查 RCB 面板上的 LED，以验证其是否正常运行。

    • 在安装完 RCB 之后，绿色 OK/FAIL LED 应稳定点亮几分钟。

    • 如果 OK/FAIL LED 为红色，请卸下并再次安装 RCB。如果 OK/FAIL LED 仍稳定点亮，则表示 RCB 未正常运行。联系您的客户支持代表。请 参阅联系客户支持。

  7. 使用 命令检查 RCB 的 show chassis routing-engine 状态：
图 2：安装 MX2008 RCB Installing an MX2008 RCB

另请参阅

升级冗余主机子系统中的 MX2008 路由和控制板 （RCB）

冗余主机子系统由主 RCB （RE0） 和备份 RCB （RE1） 组成。要升级主机子系统以使用 REMX2008-X8-64G，必须先卸载备份 RCB 并安装 REMX2008-X8-64G RCB，然后再安装为备份 RCB。将此备份 RCB 配置为主 RCB。然后更换其他 RCB 并将其配置为备份 RCB。

注意：

在升级 RCB 之前保存路由器配置。

使主机子系统脱机

要使主机子系统脱机，请执行以下步骤：

  1. 在连接到 RCB 的外部管理设备上，发出 request vmhost power-off other-routing-engine 操作模式命令，使备份 RCB 脱机。命令通过保留状态信息彻底关闭 RCB。

    等待控制台上出现消息，确认操作系统已停止。

  2. 使用 request chassis cb slot 0/1 offline 操作模式命令使控制板脱机。命令将完全关闭 RCB。

卸下备份 RCB

要卸下 RCB（请参阅 图 3）：

注意：

将 RCB 作为一个单元卸下。
谨慎：

卸下 RCB 之前，请确保您知道如何正确操作弹出器手柄，以避免损坏设备。

谨慎：

更换 RCB 之前，必须使主机子系统脱机。如果只有一个主机子系统，使主机子系统脱机将关闭路由器。

  1. 将防静电袋或抗静电垫放置在平整、稳定的表面上。
  2. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  3. 向外打开弹出器手柄，使 RCB 离位。
  4. 抓住弹出器手柄，然后将 RCB 从机箱滑出约一半。
  5. 将一只手放在 RCB 的下面支撑它，然后将其完全滑出机箱。
  6. 将 RCB 放在抗静电垫上或防静电袋内。
  7. 如果不立即更换 RCB，请在空插槽上安装空面板。
图 3：卸下 RCB Removing a RCB

安装 REMX2008-X8-64G RCB

要安装 RCB：

  1. 将 ESD 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  2. 从防静电袋中取出 RCB。
  3. 小心地将 RCB 的侧面对准机箱内部的导览。
  4. 将 RCB 滑入机箱直到感觉到阻力，然后小心地确保将其正确对齐。
  5. 抓住弹出器手柄，然后小心地向内关闭，直至 RCB 完全就位。
  6. 检查 RCB 面板上的 LED，以验证其是否正常运行。

    • 绿色 ONLINE LED 最初应闪烁绿色，并在安装 RCB 之后稳定亮起几分钟。

    • 如果 OK/FAIL LED 为黄色，请卸下并再次安装 RCB。如果 OK/FAIL LED 仍稳定点亮，则表示 RCB 未正常运行。联系您的客户支持代表。请 参阅联系客户支持。

  7. 使用 命令检查 RCB 的 show chassis environment cb 状态。

RCB 可能需要几分钟才能启动。启动 RCB 之后，检查操作员接口上的 FAIL、 RE0 和 RE1 LED，验证其是否正确安装。如果路由器正常运行且 RCB 正常运行，则 RCB 上的绿色 ONLINE LED 稳定点亮。如果 RCB 上的红色 FAIL LED 稳定亮起，则卸下并再次安装 RCB。如果红色 FAIL LED 仍稳定点亮，则表示 RCB 未正常运行。联系您的客户支持代表。

验证和配置升级的 RCB 作为主设备

使用 REMX2008-X8-64G RCB 更换备份 RCB 之后，执行以下步骤：

  1. 验证 REMX2008-X8-64G RCB 是否联机，方法是发出 show chassis hardware 和 show chassis routing-engine |no-more 命令。

    使用 show vmhost status 和 show vmhost version 命令验证软件。

  2. 安装 REMX2K-X8-64G RCB 后，RCB 将自动接通电源，并在大 赦 模式下启动，因为该 RCB 加载了出厂默认值。RCB 在腹腔模式下出现后，加载基本配置并提交。
  3. 使用 commit synchronize 命令将配置复制到备份 RCB，以配置备份 RCB。
  4. 使用 命令 request chassis routing-engine master switch 使 REMX2008-X8-64G RCB （RE1） 成为主 RCB。在此步骤之后，所有 FPC 重新启动。

验证并配置升级的 RCB 作为备份

将主 RCB 更换为 REMX2008-X8-64G RCB 后，执行以下步骤：

  1. 使用 命令 request chassis routing-engine master switch 使新安装的 REMX2008-X8-64G RCB （RE0） 成为备份 RCB。
  2. 使用 命令 commit synchronize 将活动配置从主 RCB 复制到备份 RCB。

另请参阅

升级非冗余主机子系统中的 MX2008 路由和控制板 （RCB）

在非冗余主机子系统中，机箱中仅存在一个 RCB。升级 RCB 时，使主机子系统脱机会关闭路由器。要使用 MX2008 RCB 升级主机子系统（型号：REMX2008-X8-64G），必须卸载现有 RCB 并安装 MX2008 RCB。

注意：

在进行 MX2008 RCB 升级之前保存路由器配置。

使主机子系统脱机

要使主机子系统脱机，请执行以下步骤：

  1. 在连接到路由引擎的外部管理设备上，发出 request vmhost halt 操作模式命令。该命令通过保留其状态信息彻底关闭路由引擎。

    等待控制台上出现消息，确认操作系统已停止。

  2. 使用 request chassis cb slot 0/1 offline 操作模式命令使控制板脱机。命令将完全关闭 RCB。

卸下 MX2008 RCB

要卸下 RCB（请参阅 图 4）：

注意：

将 RCB 作为一个单元卸下。
谨慎：

卸下 RCB 之前，请确保您知道如何正确操作弹出器手柄，以避免损坏设备。

谨慎：

更换 RCB 之前，必须使主机子系统脱机。如果只有一个主机子系统，使主机子系统脱机将关闭路由器。

  1. 将防静电袋或抗静电垫放置在平整、稳定的表面上。
  2. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  3. 向外打开弹出器手柄，使 RCB 离位。
  4. 抓住弹出器手柄，然后将 RCB 从机箱滑出约一半。
  5. 将一只手放在 RCB 的下面支撑它，然后将其完全滑出机箱。
  6. 将 RCB 放在抗静电垫上或防静电袋内。
  7. 如果不立即更换 RCB，请在空插槽上安装空面板。
图 4：卸下 RCB Removing an RCB

安装 MX2008 RCB

要安装 RCB（请参阅 图 5）：

  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  2. 从防静电袋中取出 RCB。
  3. 小心地将 RCB 的侧面对准机箱内部的导览。
  4. 将 RCB 滑入机箱直到感觉到阻力，然后小心地确保将其正确对齐。
  5. 抓住弹出器手柄，然后小心地向内关闭，直至 RCB 完全就位。
  6. 检查 RCB 面板上的 LED，以验证其是否正常运行。

    • 绿色 ONLINE LED 最初应闪烁绿色，并在安装 RCB 之后稳定亮起几分钟。

    • 如果 OK/FAIL LED 为黄色，请卸下并再次安装 RCB。如果 OK/FAIL LED 仍稳定点亮，则表示 RCB 未正常运行。联系您的客户支持代表。请 参阅联系客户支持。

  7. 使用 命令检查 RCB 的 show chassis environment cb 状态。
图 5：安装 RCB Installing an RCB

RCB 可能需要几分钟才能启动。启动 RCB 之后，检查操作员接口上的 FAIL、 RE0 和 RE1 LED，验证其是否正确安装。如果路由器正常运行且 RCB 正常运行，则 RCB 上的绿色 ONLINE LED 稳定点亮。如果红色 FAIL LED 稳定亮起，则卸下 RCB 并重新安装。如果 RCB 上的红色 FAIL LED 仍稳定亮起，则表示 RCB 未正常运行。联系您的客户支持代表。

验证和配置升级的 MX2008 RCB

更换 RCB 之后，执行以下步骤：

  1. 验证 \RCB 是否联机， show chassis hardware 方法是发出 和 show chassis routing-engine |no-more 命令。

    使用 show vmhost status 和 show vmhost version 命令验证软件。

  2. 安装 RCB 后，RCB 将自动接通电源，并处于 失常 模式，因为该 RCB 加载了出厂默认值。RCB 在腹腔模式下出现后，加载基本配置并提交。

另请参阅
