MX104机箱

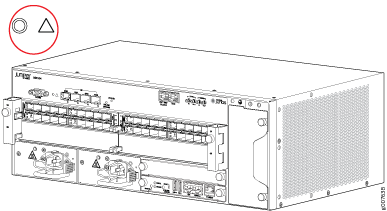

路由器MX104前面板上有一个插槽，您可以在其中安装现场可更换单元 （FRU）。在机箱正面，您可看到以下组件（请参阅 图 1）：

• 标记为 ALARM的报警控制台端口，接受 DE-15 报警电缆。

• 指示主要或次要报警的报警 LED。

• 内置 10 千兆位以太网 MIC，四个端口支持 10 千兆位以太网 SFP+ 收发器。

• ONLINE/OFFLINE 按钮。

• 机箱状态 LED，标记为 SYS OK

• 外部建筑集成定时系统 （BITS） 端口 ，标记为 EXT REF CLOCK

• 当日时间 （TOD） 端口

• 支持 1-PPS 和 10-MHz 输入和输出的外部时钟端口

• ESD 点

• 风扇托盘，包含五个风扇和一个空气过滤器

• 四个插槽，用于安装 MICS

  注意：

  有关端口和接口MX104的详细说明，请参阅 MX104端口和接口编号。

• 用于安装 AC 或 DC 电源的两个插槽，标记为 PS 0 和 PS 1

• 用于安装路由引擎的两个插槽，标记为 RE 0 和 RE 1

该MX104路由器支持 表 1中按字母顺序列出的组件。

表 1：MX104路由器硬件组件和CLI术语

组件	硬件型号	CLI名称	描述
底盘	N/A	MX104	MX104 通用路由平台概述
冷却系统，包括风扇托盘和空气过滤器			MX104冷却系统和空气流通概述
空气过滤器套件	FLTR-KIT-MX104	N/A
风扇托盘	FANTRAY-MX104	Fan Tray
电源系统组件			MX104功率概述
电源空盖	PWR-BLANK-MX104	N/A
电源	交流：PWR-MX104-AC 直流：PWR-MX104-DC	PEM
麦克风	N/A（内置）	4 个 10GE（LAN） SFP+	MX104模块化接口卡 （MIC） 概述
	请参阅 MX 系列接口模块参考。		MX104模块化接口卡 （MIC） 概述
MPC	N/A（内置）	FPC	MX104模块化接口卡 （MIC） 概述
路由引擎	RE-S-MX104	Routing Engine	MX104 路由引擎概述
收发	请参阅 MX 系列接口模块参考。	Xcvr	MX104模块化接口卡 （MIC） 概述

机箱MX104提供了冗余和弹性。硬件系统是完全冗余系统，包括电源、路由引擎和冷却系统。

完全配置的路由器的设计使单点故障不会导致整个系统出现故障。只有完全配置的路由器才能提供完全冗余。所有其他配置都提供部分冗余。以下主要硬件组件是冗余的：

• 电源 - 在冗余配置中，路由器包含两个 AC 或 DC 电源，它们安装在机箱前部。插槽标记为 PS 0 和 PS 1（ 从左至右）。每个电源都为路由器中所有组件供电。当存在两个电源时，在完全满电系统中它们基本上均等分担电力。如果冗余配置中的一个电源发生故障或者被卸下，则其余的电源将承担全部电气负载，而不会中断。在路由器可运行的最大长度内，两个电源可为最大配置提供全功率。

• 路由引擎 — 如果安装了两个路由引擎，一个引擎将用作主引擎，另一个则用作备份。如果主要路由引擎发生故障，备份设备可以接管为主设备。

• 冷却系统 - 冷却系统具有冗余组件，由主机子系统控制。如果一个风扇出现故障，主机子系统会提高剩余风扇的速度，以便一直为路由器提供足够的冷却效果。

路由器MX104有四个外部报警触点（也称为潜在自由接触），用于将路由器连接到外部报警设备。标记为 ALARM 的端口使用 15 针 D 型连接器。外部报警触头有 15 个引脚，接受来自外部报警设备的单核电线。需要一根 DE-15 报警电缆，才能将 MX104连接到外部报警设备。请使用适合于正在连接的外部设备规格的电线。

只要系统事件触发报警，报警继电器联系人就会激活，进而激活外部报警设备。报警设置打开或关闭。

您可以连接并配置两个输出报警和四个输入报警。保留两个其他输出报警，用于指示主要和次要系统报警。每个输出和输入报警都有两个接触点，用于将路由器连接到外部报警设备。每个报警中的联系人 1 可通过报警配置为常开 [NO] 或常关 [NC] CLI。每个报警的接触 2 用作相应报警的接触 1 的参考 [REF] 或负潜在端子，可为外部报警设备提供当前路径。 表 2 说明了报警联系人的功能。

表 2：报警继电器触点功能

联系人名称	联系人名称	功能
联系人 1	常开 [NO]	正常运行时，电流不会通过接触者 1 和联系人 2 [REF] 流。当电流流动时，将生成关闭告警。
	常闭 [NC]	当运行正常时，电流通过接触者 1 和联系人 2 [REF] 流动。当电流停止时，将生成打开的告警。
联系人 2	参考 [REF]	提供外部报警报告设备的当前路径，并用作接触 1 的参考或负潜力终端。

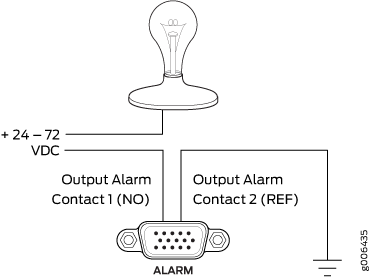

图 2 显示了简单输出报警报告设备的布线图示例。在这种情况下，设备是一个灯泡，其将在设备遇到激活红色报警 LED 和继电器触点的情况时亮起。报警继电器触点也可用来激活其他设备，如警铃或报警器。

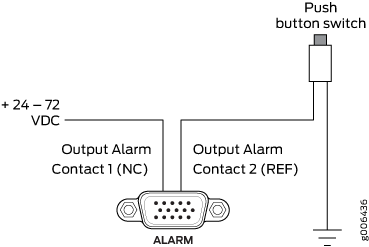

图 3 显示了简单输入报警报告设备的布线图示例。在这种情况下，按钮开关是一种报警传感器，在出现门打开情况时触发输入报警。

• 前面板上的报警 LED
• 前面板上的系统 LED
• MIC LED
• 电源 LED
• 路由引擎 LED
