MX10004冷却系统维护

维护瞻博网络MX10004路由器包括拆卸和安装风扇托架和风扇托架控制器。

MX10004 路由器有两个独立的、可现场更换的风扇托架。以下主题介绍如何安装或卸下风扇托架和风扇托架控制器。

安装MX10004风扇托架

开始在 瞻博网络 MX10004 路由器中安装风扇托架之前：

  • 回顾如何防止 ESD 损坏。请参阅防止 静电放电损坏。

  • 确保您有以下部件和工具可用于在MX10004路由器中安装风扇托架：

    • 静电放电 （ESD） 接地带

    • 十字 （+） 螺丝刀（可选），编号 1 或 2，用于外加螺钉

    • 替换风扇托架

谨慎：

您可以在路由器运行时卸下和更换一个风扇托架。尽快更换风扇托架，以防止出现热报警并防止机箱过热。

每个 JNP10004-FAN2 或 JNP10004-FAN3 风扇托架都是热拔除和热插入现场可更换部件 （FRU）。您可以在路由器运行时卸下和更换风扇托架，而无需关闭路由器电源或中断路由功能。

每个风扇托架垂直安装在机箱的后部或 FRU 侧。

要安装MX10004风扇托架：

  1. 将 ESD 接地带的一端缠绕在裸露的手腕上，然后将带的另一端连接到机箱上的一个 ESD 点（请参阅 图 1）。

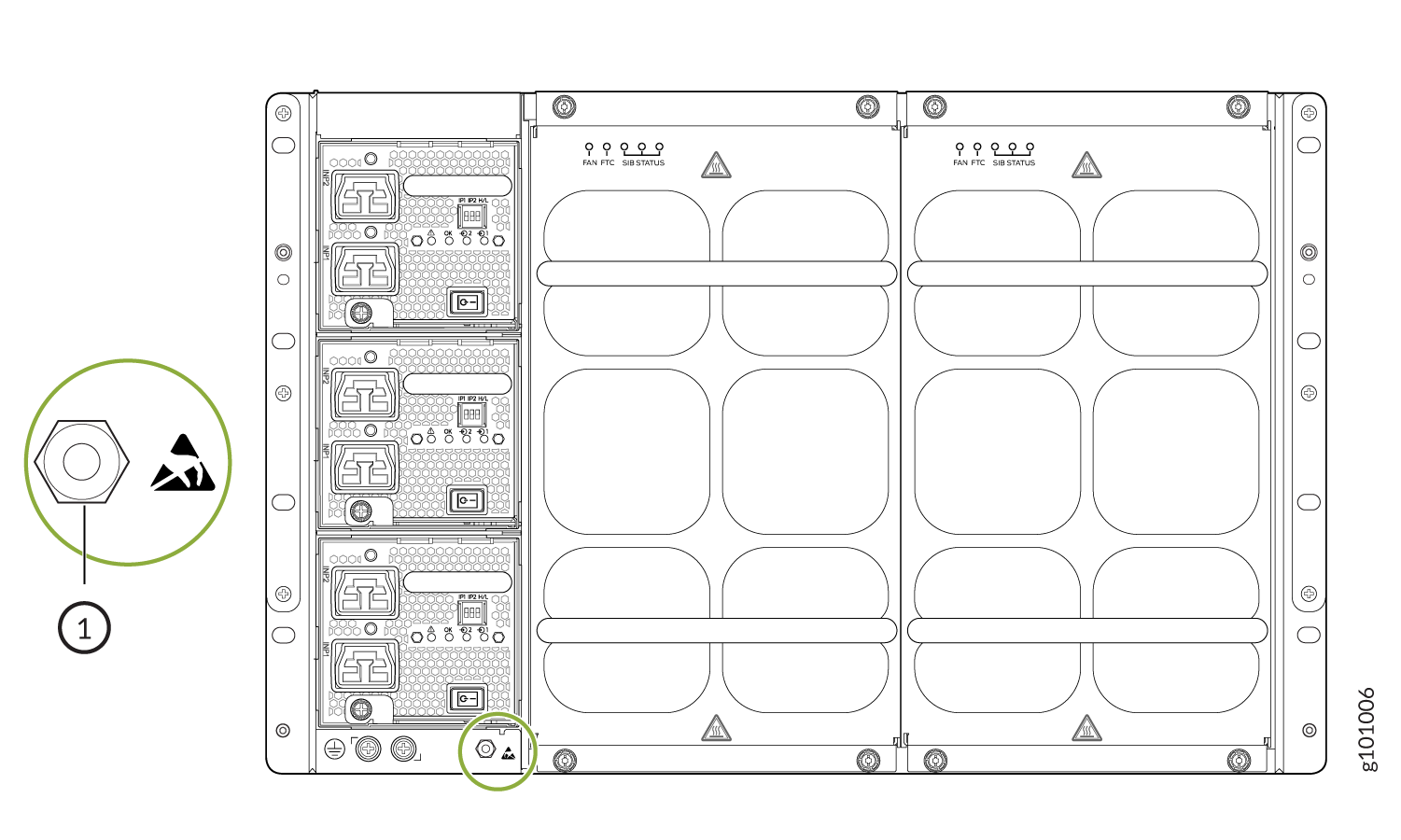

    图 1：MX10004 ESD Point on the Rear of the MX10004背面的 ESD 点
    1
    —

    ESD 点


  2. 抓住顶部和底部风扇托架手柄并对齐风扇托架，使其与侧壁接触。
  3. 将 风扇托架推入到位，直至其完全就位。
  4. 用十字螺丝刀拧紧外加螺钉，或用手拧紧，直到螺钉拧紧。请参阅 图 2 或图 3。

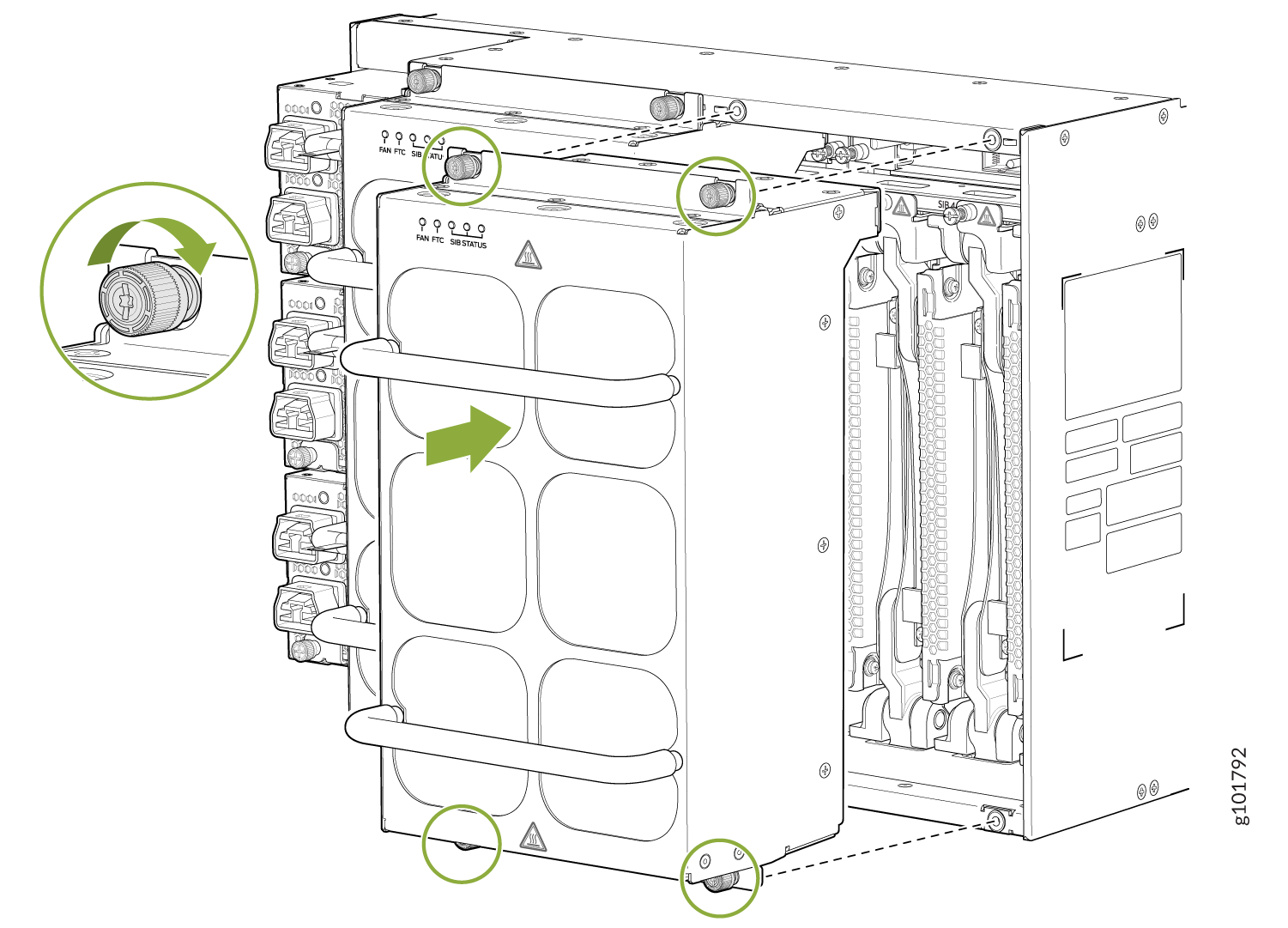

    图 2：在MX10004中安装 JNP10004-FAN2 风扇托架 Modular electronic system diagram showing component removal with arrows indicating direction. Green circles highlight screws or connectors. Inset shows screw being turned.

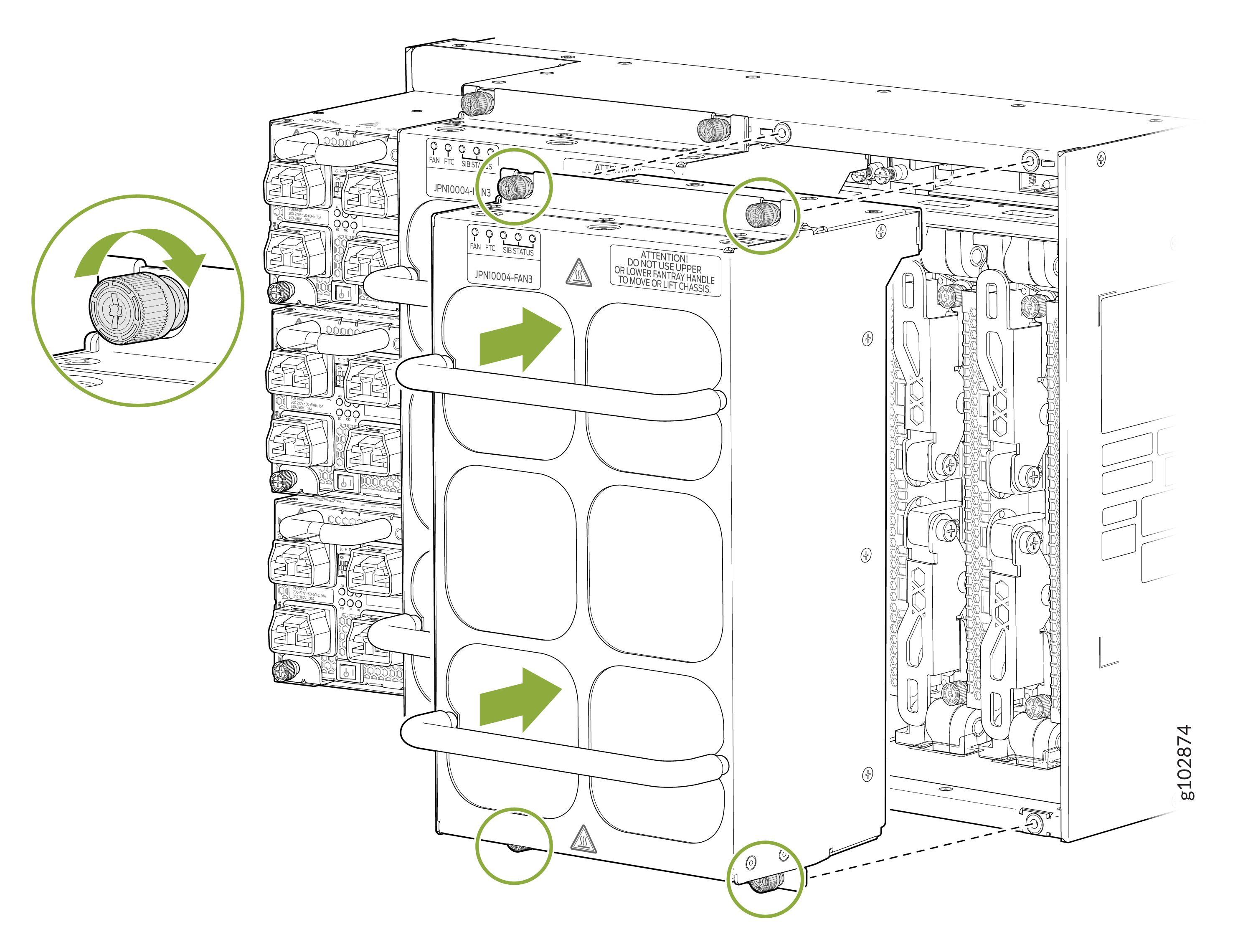

    图 3：将 JNP10004-FAN3 风扇托架安装到MX10004 Install the JNP10004-FAN3 Fan Tray in a MX10004中
  5. 使用 和 test chassis fan tray 0 speed normal test chassis fan tray 1 speed normal 命令将风扇速度设置为正常。

卸下MX10004风扇托架

瞻博网络 MX10004 路由器机箱有两个独立的、可现场更换的风扇托架 （JNP10004-FAN2）。每个风扇托架都是可热拔除和热插入的现场可更换部件 （FRU）。您可以在路由器运行时卸下和更换单个风扇托架，而无需关闭路由器电源或中断路由功能。

谨慎：

只有在有可用的替换风扇托架且可供使用时，才卸下风扇托架。

如果卸下风扇托架，则在卸下风扇托架触发热报警之前，您的时间有限。

卸下风扇托架之前：

  • 回顾如何防止 ESD 损坏。请参阅防止 静电放电损坏。

  • 确保您有以下部件和工具可用于从MX10004卸下风扇托架：

    • 静电放电 （ESD） 接地带

    • 更换风扇托架

    • 十字 （+） 螺丝刀（可选），编号 1 或 2，用于外加螺钉

注意：

在 40° C 机箱环境温度下更换风扇托架或 SFB 时，请确保风扇以 100% 风扇速度运行至少 10 分钟，然后再更换风扇或 SFB。

使用 和 test chassis fan tray 1 speed full-speed 命令test chassis fan tray 0 speed full-speed 将机箱风扇设置为 100% 速度。

更换风扇或 SFB 后，使用 test chassis fan tray 0 speed normal and test chassis fan tray 1 speed normal 命令将风扇设置为正常速度。

风扇托架垂直安装在机箱后部。

谨慎：

您可以在路由器运行时更换一个风扇托架。但是，如果同时卸下两个风扇托架，则会触发热警报，并且系统将关闭。见 图 4。

要卸下MX10004风扇托架：

  1. 将 ESD 接地带的一端缠绕在裸露的手腕上，然后将带的另一端连接到机箱上的一个 ESD 点（请参阅 图 1）。
  2. 用手或用十字螺丝刀松开四个外加螺钉。
  3. 抓住顶部和底部手柄，将风扇托盘拉出约 3 英寸。（7.6 厘米）。见图 4。

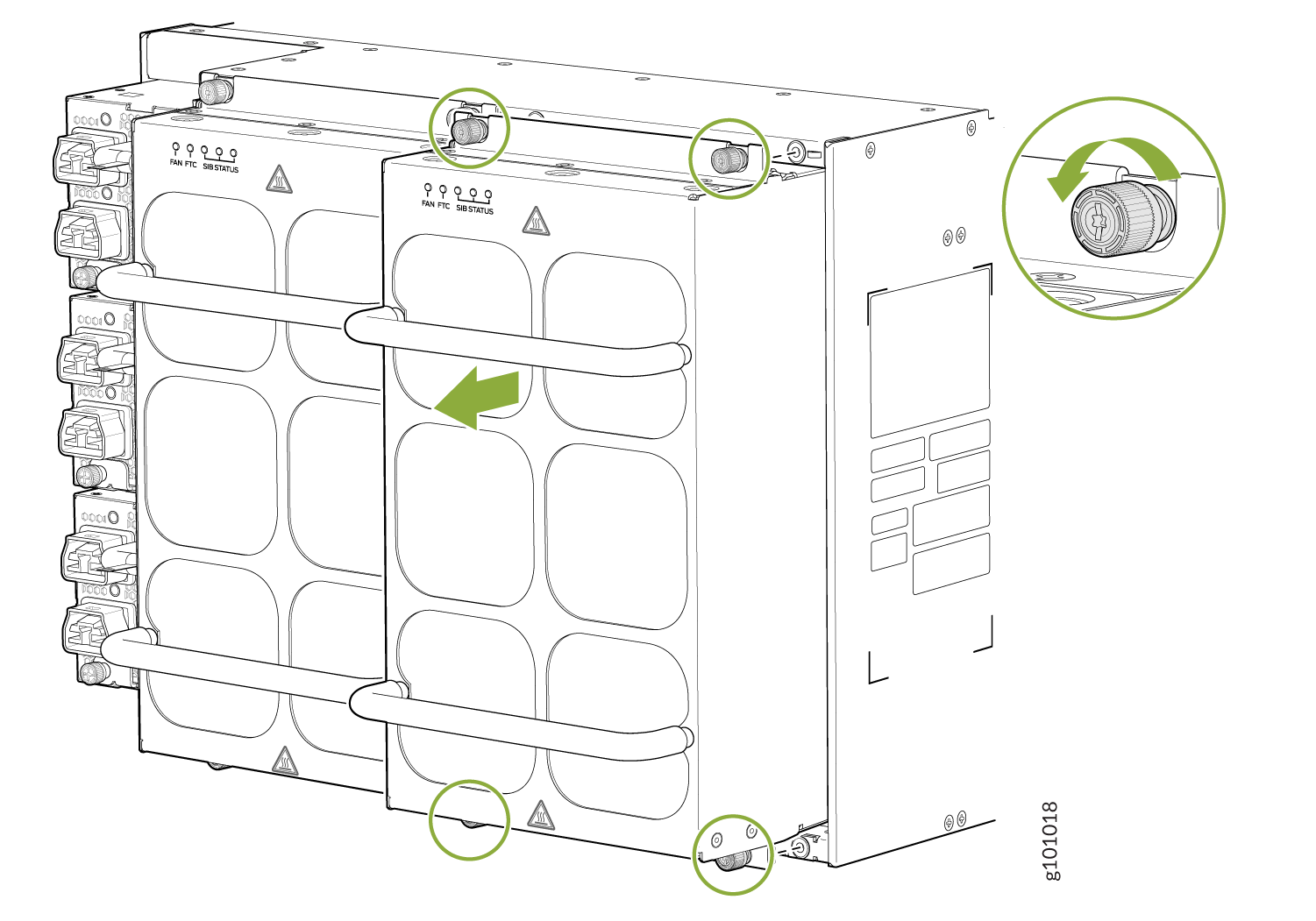

    图 4：卸下MX10004风扇托架 Remove an MX10004 Fan Tray

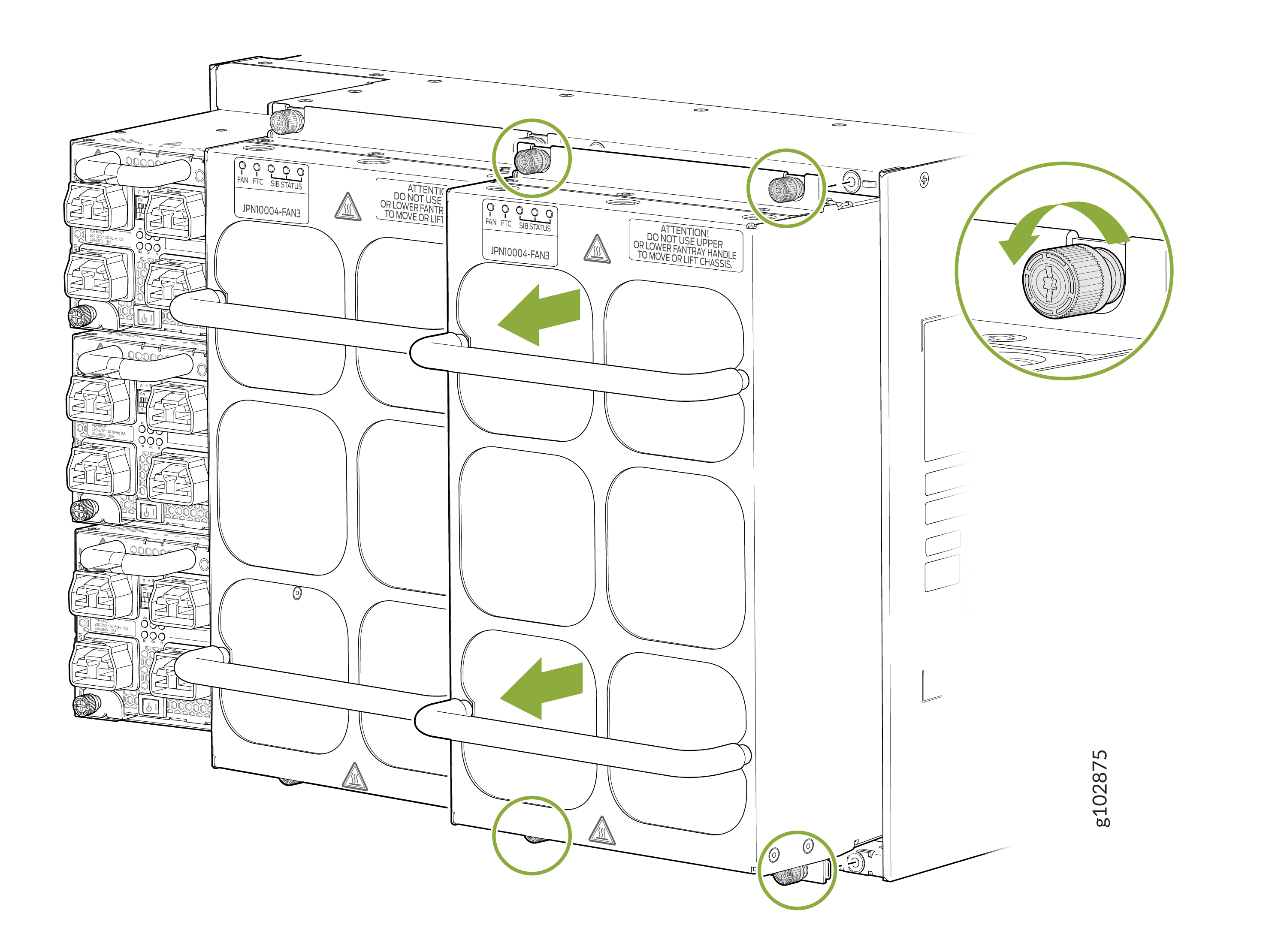

    图 5：卸下 JNP10004-FAN3 风扇托架
  4. 向 前倾斜风扇托架的顶部。
  5. 用双手将风扇托盘从插槽中提起，并将其放在平坦的表面上，把手放在一边。

安装MX10004风扇托架控制器

对于两个风扇托架中的每一个，都有一个 JNP10004-FTC2 风扇托架控制器。每个控制器都是热拔式和热插式现场可更换部件 （FRU）;您可以在路由器运行时卸下和更换一个风扇托架控制器，而无需关闭路由器电源或中断路由功能。见 图 8。

图 6：JNP10004-FTC2 或 JNP10004-FTC3 风扇托架控制器 JNP10004-FTC2 or JNP10004-FTC3 Fan Tray Controller
谨慎：

只有在有可用的替换控制器的情况下，才卸下风扇托架控制器。

要安装风扇托架控制器，必须先卸下关联的风扇托架。卸下风扇托架后，您可以将风扇托架控制器水平安装在机箱顶部的交换机交换矩阵板 （SFB） 上方。

安装风扇托架控制器之前：

  • 确保已卸下关联的风扇托架和风扇托架控制器。请参阅 图 4 并 卸下MX10004风扇托架控制器。

  • 回顾如何防止 ESD 损坏。请参阅防止 静电放电损坏。

  • 确保您有以下部件和工具可用于在MX10004中安装风扇托架控制器：

    • 静电放电 （ESD） 接地带

    • 更换风扇托架控制器 （JNP10004-FTC2）

    • 十字 （+） 螺丝刀，编号 1，用于固定螺钉（可选）

要安装风扇托架控制器，请执行以下作：

  1. 从防静电袋中取出更换风扇托架控制器。
  2. 小心地将风扇托架控制器滑入风扇托架控制器插槽，直到其与安装孔齐平。见图 7。

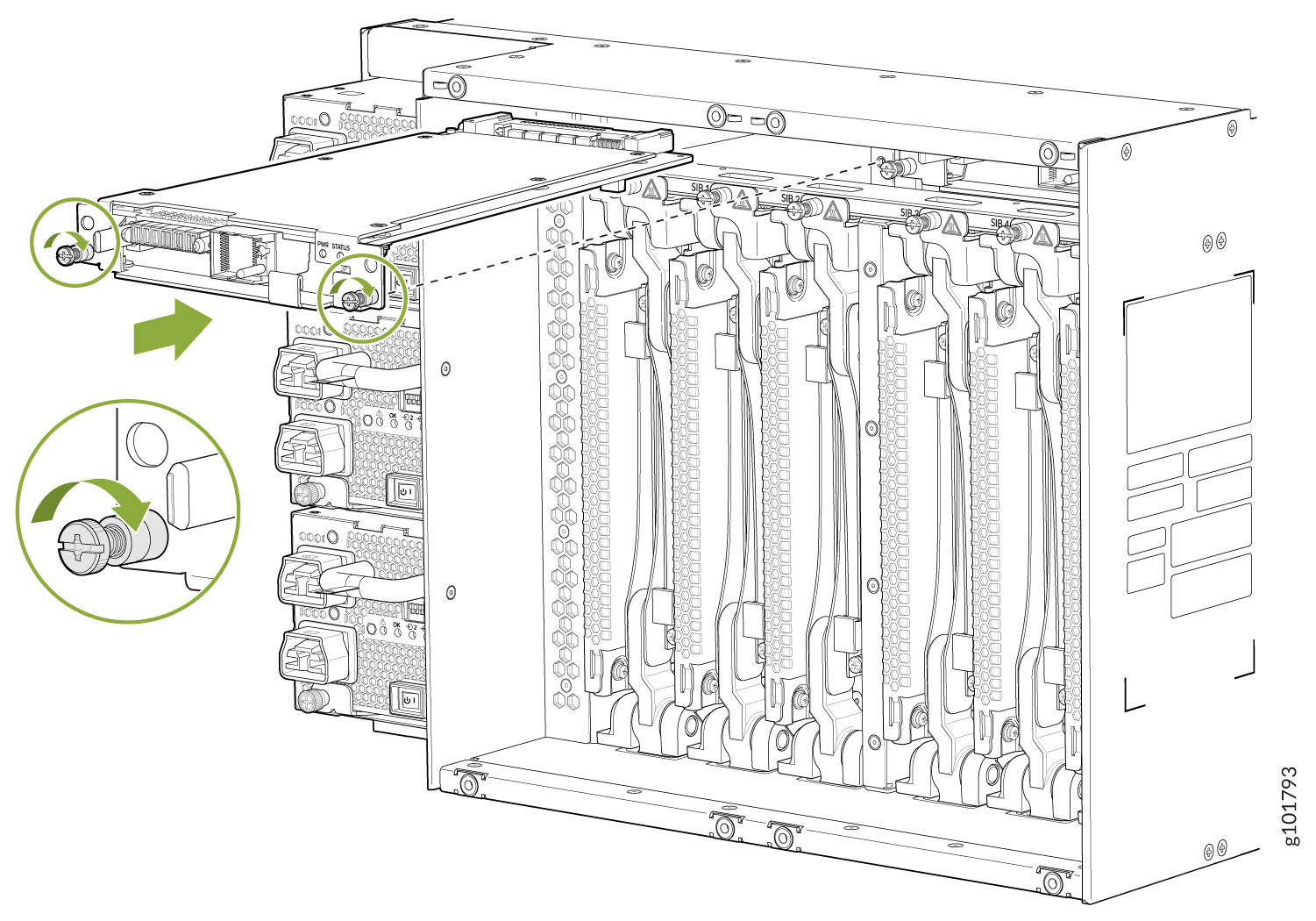

    图 7：安装MX10004风扇托架控制器 Server chassis illustration showing module installation or removal with green arrows indicating steps and screws to adjust.
  3. 用 手或十字螺丝刀拧紧风扇托架控制器的外加螺钉。
  4. 重新安装风扇托架。请参阅安装MX10004风扇托架。

卸下MX10004风扇托架控制器

对于两个风扇托架中的每一个，都有一个 JNP10004-FTC2 或 JNP10004-FTC3 风扇托架控制器。每个风扇托架控制器都是热拔除和热插入的现场可更换部件 （FRU）;您可以在路由器运行时卸下和更换一个风扇托架控制器，而无需关闭路由器电源或中断路由功能。见 图 6。

图 8：JNP10004-FTC2 或 JNP10004-FTC3 风扇托架控制器 JNP10004-FTC2 or JNP10004-FTC3 Fan Tray Controller
谨慎：

只有在有可用的替换控制器的情况下，才卸下风扇托架控制器。

要访问风扇托架控制器，必须先卸下风扇托架。卸下风扇托架后，您可以将风扇托架控制器水平安装在机箱顶部的交换机交换矩阵板 （SFB） 上方。

卸下风扇托架控制器之前：

  • 回顾如何防止 ESD 损坏。请参阅防止 静电放电损坏。

  • 确保您拥有以下部件和工具，以便从MX10004卸下风扇托架控制器：

    • 静电放电 （ESD） 接地带

    • 静电袋或防静电垫

    • 更换风扇托架控制器

    • 十字 （+） 螺丝刀（可选），1 号，用于外加螺钉

  1. 卸下风扇托架。请参阅卸下MX10004风扇托架。
  2. 用 手或十字螺丝刀松开风扇托架控制器两侧的两颗外加螺钉。
  3. 抓住风扇托架控制器并将其直接从插槽中拉出。见图 9。

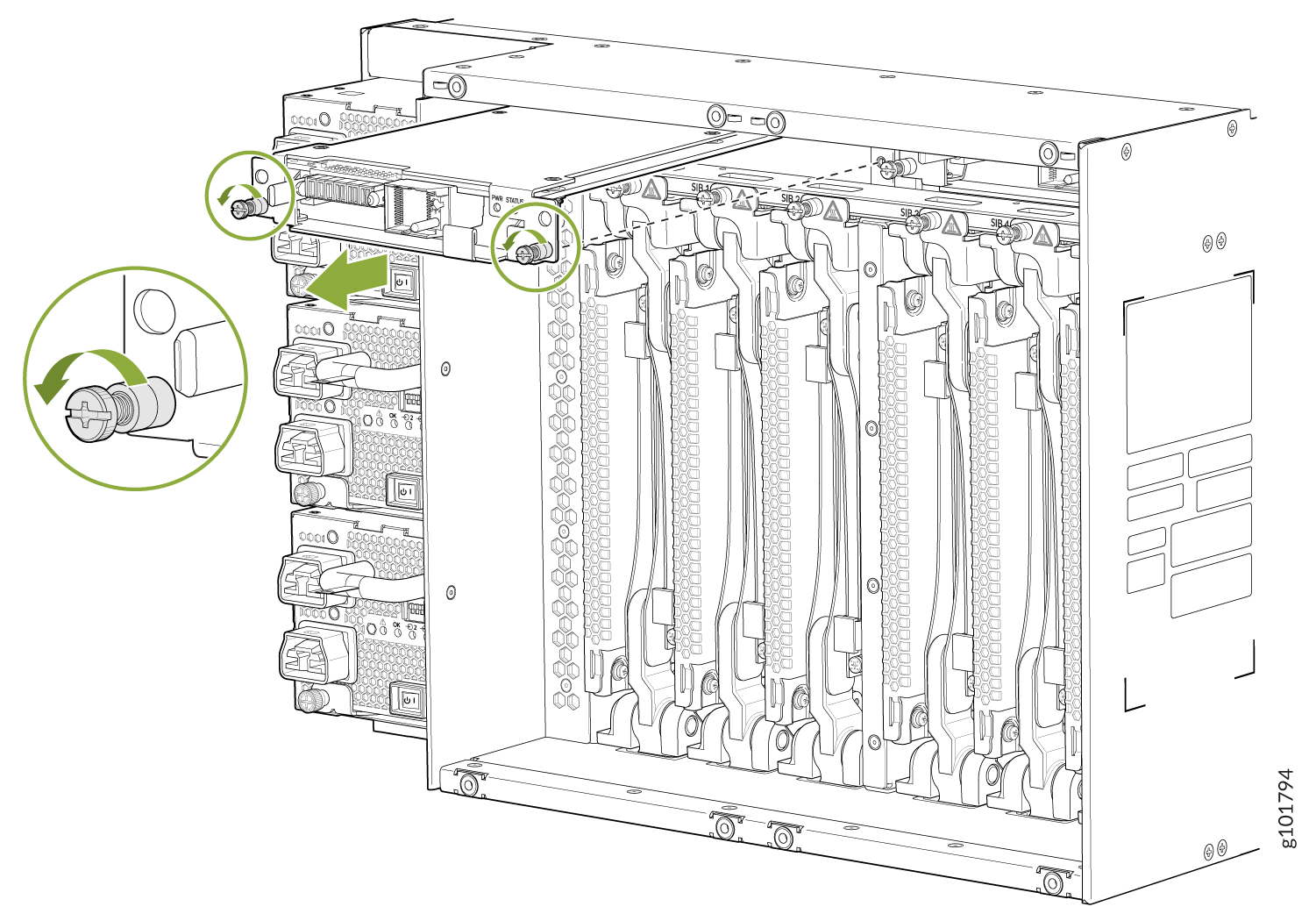

    图 9：卸下 JNP10004-FTC2 或 JNP10004-FTC3 风扇托架控制器 Technical illustration of server chassis front view with slots for power supplies and network modules, includes arrows and screw mechanism instructions.
  4. 将 风扇托架控制器放入防静电袋或防静电垫上。
