MX10004冷却系统
MX10004冷却系统组件协同工作,使所有组件保持在可接受的温度范围内。如果超过最高温度规格且系统无法充分冷却,路由和控制板 (RCB) 将关闭部分或全部硬件组件。
MX10004冷却系统和气流
MX10004机箱中的冷却系统由双风扇托架(JNP10004-FAN2 或 JNP10004-FAN3)和匹配的双风扇托架控制器(JNP10004-FTC2 或 JNP10004-FTC3)组成。每个风扇托架都需要安装一个配套的风扇托架控制器,并且可热插拔。
风扇托架
JNP10004-FAN3 风扇托架包含由六个风扇模块组成的阵列,每个模块都有两个反向旋转风扇。JNP10004-FAN3 风扇托架可作为单个热拔除和热插现场可更换部件 (FRU) 运行。风扇托架垂直并排安装在机箱后部的电源旁边,提供从前至后的机箱冷却。您可以使用面板上提供的两个手柄卸下或插入风扇托架,请参阅 图 1 和 图 3。
JNP10004-FAN2 风扇托架包含一组内部风扇、一个不可拆卸的控制板和 LED。
两个风扇托架垂直并排安装在机箱后侧的电源旁边。每个前面板上都有两个手柄,便于处理风扇托盘。参见 图 2 和 图 3。
上安装的风扇托架
|
1
—
电源 |
阿拉伯数字
—
风扇托架 |
请参阅 表 1 了解风扇托架的物理规格。
| 规范 |
JNP10004-FAN3 |
JNP10004-FAN2 |
|---|---|---|
| 对应的风扇托架控制器型号 |
JNP10004-FTC3 |
JNP10004-FTC2 |
| 每个风扇托架的风扇模块数 |
6 |
6 |
| 每个机箱的风扇模块数 |
12 |
12 |
| 风扇编号 |
0 到 11 |
0 到 11 |
| 100% 时的体积流量 |
两个风扇托架均为 1100 CFM (每个托盘 550 CFM) |
两个风扇托架均为 948 CFM |
| 高度 |
12.09 英寸(30.7 厘米) | 12.08 英寸(30.68 厘米) |
| 宽度 |
6.6 英寸(16.8 厘米) |
6.6 英寸(16.8 厘米) |
| 深度 |
5.88 英寸(14.94 厘米)不含把手 |
5.5 英寸(13.97 厘米)(不含把手), 6.85 英寸(17.4 厘米)带把手 |
| 重量 |
14.4 磅(6.53 千克) |
4.45 千克(9.8 磅) |
风扇托架作为单个单元运行。如果托架中的单个风扇发生故障,则必须更换整个风扇托架。但是,即使单个风扇转子发生故障,风扇托架也会无限期地继续运行并提供足够的冷却。如果室温在工作范围内,风扇托架将无限期运行。
如果要在路由器运行时更换现有风扇托架,请仅卸下一个风扇托架。路由器通过单个正在运行的风扇托架在有限的时间内继续运行,而不会触发热警报。
为避免触发热报警,请在路由器运行时仅卸下一个风扇托架。
风扇托架控制器
MX10004 支持两个风扇托架控制器,为热插入和热拔出风扇托架提供控制逻辑和电源
-
JNP10004-FTC2 — 支持 JNP10004-FAN2 型风扇托架;看。
-

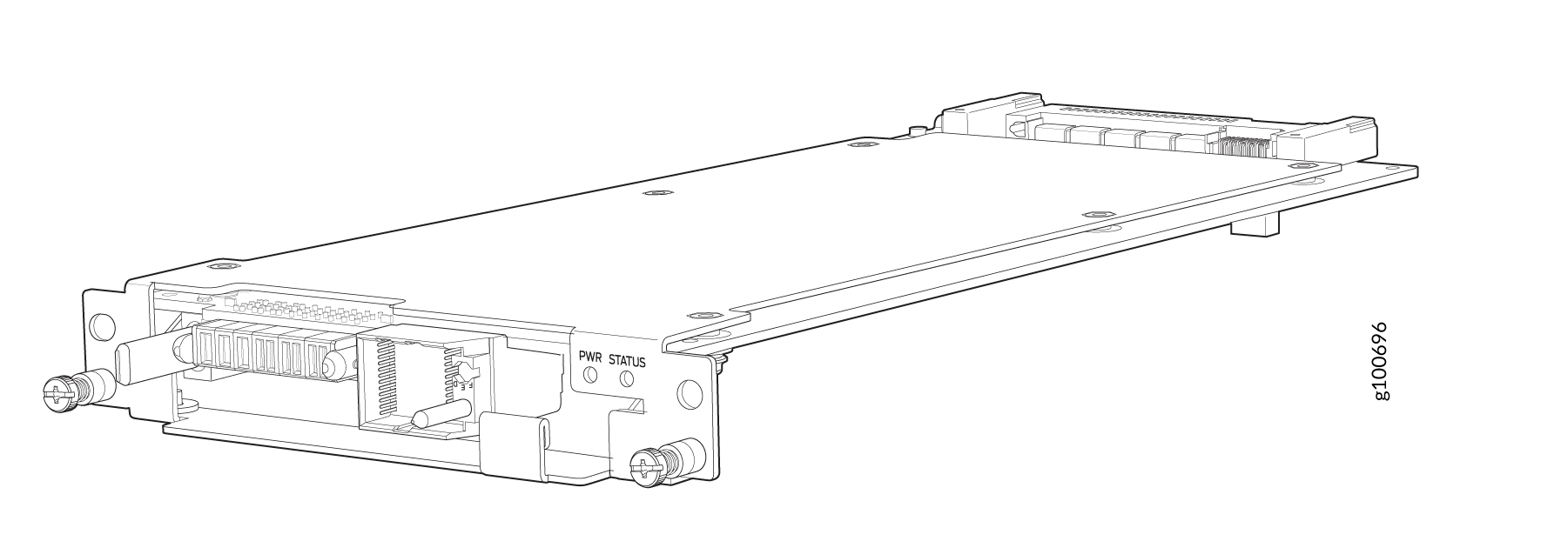

JNP10004-FTC3 — 支持 JNP10004-FAN3 风扇托架和 JNP10004-FAN2 风扇托架;见 图 4。
表 2:风扇托架控制器 - 风扇托架兼容性 风扇托架控制器 兼容风扇托架 JNP10004-FTC2 JNP10004-FAN2 JNP10004-FTC3 JNP10004-FAN3、JNP10004-FAN2 图 4:风扇托架控制器 JNP10004-FTC2 或 JNP10004-FTC3
| 规范 |
JNP10004-FTC3 | JNP10004-FTC2 |
|---|---|---|
| 对应的风扇托架型号 |
JNP10004-FAN3 | JNP10004-FAN2 |
| 高度 |
1.5 英寸(3.81 厘米) | 1.5 英寸(3.81 厘米) |
| 宽度 |
6.5 英寸(15.24 厘米) | 6.5 英寸(15.24 厘米) |
| 深度 |
12.4 英寸(31.5 厘米) | 12.4 英寸(31.5 厘米) |
| 重量 |
1.1 磅(0.5 千克) | 1.1 磅(0.5 千克) |
系统持续监控机箱内关键部件的温度,并根据温度调节机箱风扇转速。Junos OS 控制风扇速度。在正常运行条件下,风扇托架中的风扇以低于全速的速度运行。如果一个风扇托架控制器发生故障或出现缺失,则另一个风扇托架控制器会将风扇设置为全速。(例如,更换 SFB 时,风扇托架可能会丢失。)只要剩余风扇充分冷却机箱,修改风扇速度的能力使路由器能够继续正常运行。使用此 show chassis fan 命令可查看单个风扇的状态和风扇速度。
要确定系统中所有组件的冷却情况,请使用命令 show chassis environment 。
气流MX10004方向
用于冷却机箱的进气口位于机箱的端口(线卡)侧。空气从路由和控制板 (RCB) 和线卡的端口流入机箱,通过交换机交换矩阵板 (SFB),然后从风扇托架和电源中排出。见 图 5。
气流
只要室温在工作范围内,风扇托架也会无限期地继续运行,即使单个转子发生故障也能提供足够的冷却。您可以通过查看每个风扇托架上的 LED 来检查风扇的状态。
您无法更换单个风扇。如果一个或多个风扇发生故障,则必须更换整个风扇托架。
除了风扇托架中的风扇外,每个电源中的内部风扇还有助于冷却线卡等组件。
MX10004 风扇托架 LED 和风扇托架控制器 LED
每个风扇托架都有一组 LED,每个对应的风扇托架控制器也有一组 LED。
风扇托架 LED
每个风扇托架都有一组五个 LED,表示风扇托架、风扇托架控制器和安装在风扇托架后面的三个交换机交换矩阵板 (SFB) 的状态。LED 位于每个风扇托架的左上角。 图 6 显示了 JNP10004-FAN2 和 JNP10004-FAN3 风扇托架上 LED 的位置。
|
1
—
风扇状态 LED 指示灯 |
3
—
SFB 状态 LED - 左侧风扇托架上的 SIB 状态 LED 显示 SFB 0 到 SFB 2 中安装的三个 SFB 的状态,右侧风扇托架上的 SIB 状态 LED 显示 SFB 3 到 SFB 5 中安装的三个 SFB 的状态。 |
|
阿拉伯数字
—
风扇托架控制器状态 LED 指示灯 |
|
1
—
风扇状态 LED 指示灯 |
3
—
SIB 状态 LED(左风扇托架的 SIB 0 到 SIB 2,右风扇托架的 SIB 3 到 SIB 5) |
|
阿拉伯数字
—
风扇托架控制器状态 LED 指示灯 |
表 4 介绍了风扇托架 LED 的功能。
| 名字 |
颜色 |
州 |
描述 |
|---|---|---|---|
| FAN (风扇状态) |
绿 |
稳步上 |
所有风扇运行正常。系统已验证风扇托架是否接合,气流方向是否正确,以及所有风扇是否正常运行。 |
| 绿 |
闪烁 |
风扇托架正在启动。风扇托架尚未准备就绪。 |
|
| 琥珀 |
闪烁 |
在风扇托架中的一个或多个风扇中检测到错误。尽快更换风扇托架。风扇出现故障或已断开连接。要保持机箱中的正常气流,请将风扇托架安装在机箱中,直到您准备好更换它。 |
|
| 琥珀 |
闪烁 |
信标已启用。 |
|
| 没有 |
关闭 |
风扇未从风扇托架控制器接收电源。所有风扇都关闭了。 |
|
| FTC (风扇托架控制器状态) |
绿 |
稳步上 |
电源已打开。风扇托架控制器联机且运行正常。 |
| 琥珀 |
闪烁 |
在风扇托架控制器中检测到错误。尽快更换风扇托架控制器。风扇托架控制器位于风扇托架后面的 SFB 上方。要保持机箱中的正常气流,请将风扇托架安装在机箱中,直到您准备好更换风扇托架控制器。 |
|
| 琥珀 |
闪烁 |
信标已启用。 |
|
| 没有 |
关闭 |
风扇托架控制器未通电。 |
|
| SIB 状态 (SFB 0 状态) |
绿 |
稳步上 |
机箱中最左侧的 SFB 处于联机状态。 |
| 琥珀 |
闪烁 |
在 SFB 0 中检测到错误。尽快更换 SFB。SFB 位于左侧风扇托架的后面,是机箱中最左侧的 SFB。要保持机箱中的正常气流,请将风扇托架安装在机箱中,直到准备好更换 SFB。 |
|
| 琥珀 |
闪烁 |
信标已启用。 |
|
| 没有 |
关闭 |
SFB 处于脱机状态。 |
|
| SIB 状态 (SFB 1 状态) |
绿 |
稳步上 |
左侧风扇托架后面的中央 SFB 处于联机状态。 |
| 琥珀 |
闪烁 |
在 SFB 1 中检测到错误。尽快更换 SFB。SFB 位于左侧风扇托架的后面,是 3 组中的中间 SFB。要保持机箱中的正常气流,请将风扇托架安装在机箱中,直到准备好更换 SFB。 |
|
| 没有 |
关闭 |
SFB 处于脱机状态。 |
|
| SIB 状态 (SFB 2 状态) |
绿 |
稳步上 |
左侧风扇托架后面最右侧的 SFB 处于联机状态。 |
| 琥珀 |
闪烁 |
在 SFB 2 中检测到错误。尽快更换 SFB。SFB 位于左侧风扇托架的后面,是 3 组中最右侧的 SFB。要保持机箱中的正常气流,请将风扇托架安装在机箱中,直到准备好更换 SFB。 |
|
| 琥珀 |
闪烁 |
信标已启用。 |
|
| 没有 |
关闭 |
SFB 处于脱机状态。 |
|
| SIB 状态 (SFB 3 状态) |
绿 |
稳步上 |
右侧风扇托架后面最左侧的 SFB 处于联机状态。 |
| 琥珀 |
闪烁 |
在 SFB 3 中检测到错误。尽快更换 SFB。SFB 位于右侧风扇托架的后面,是 3 组风扇托架中最左侧的 SFB。要保持机箱中的正常气流,请将风扇托架安装在机箱中,直到准备好更换 SFB。 |
|
| 琥珀 |
闪烁 |
信标已启用。 |
|
| 没有 |
关闭 |
SFB 处于脱机状态。 |
|
| SIB 状态 (SFB 4 状态) |
绿 |
稳步上 |
右侧风扇托架后面的中央 SFB 处于联机状态。 |
| 琥珀 |
闪烁 |
在 SFB 4 中检测到错误。尽快更换 SFB。SFB 位于右侧风扇托架后面,是 3 组中的中间 SFB。要保持机箱中的正常气流,请将风扇托架安装在机箱中,直到准备好更换 SFB。 |
|
| 琥珀 |
闪烁 |
信标已启用。 |
|
| 没有 |
关闭 |
SFB 处于脱机状态。 |
|
| SIB 状态 (SFB 5 状态) |
绿 |
稳步上 |
右侧风扇托架后面最右侧的 SFB 联机。 |
| 琥珀 |
闪烁 |
在 SFB 5 中检测到错误。尽快更换 SFB。SFB 位于右侧风扇托架后面,是 3 组中最右侧的 SFB。要保持机箱中的正常气流,请将风扇托架安装在机箱中,直到准备好更换 SFB。 |
|
| 琥珀 |
闪烁 |
信标已启用。 |
|
| 没有 |
关闭 |
SFB 处于脱机状态。 |
风扇托架控制器 LED 指示灯
风扇托架控制器 LED 仅在卸下关联的风扇托架时才可见。风扇托架控制器 LED 位于控制器面板右侧。 图 8 显示了 JNP10004-FTC2 风扇托架控制器面板上 LED 的位置。
上的风扇托架控制器 LED
|
1
—
风扇托架控制器电源 |
阿拉伯数字
—
风扇托架控制器状态 |
表 5 介绍了风扇托架控制器 LED 的功能。
| 名字 |
颜色 |
州 |
描述 |
|---|---|---|---|
| PWR (风扇托架控制器功率) |
绿 |
稳步上 |
风扇托架控制器通电且运行正常。 |
| 琥珀 |
闪烁 |
在风扇托架控制器中检测到电源错误。尽快更换风扇托架控制器。要保持机箱中的正常气流,请将风扇托架安装在机箱中,直到您准备好更换风扇托架控制器。 |
|
| 没有 |
关闭 |
风扇托架控制器未开机或未通电。 |
|
| STATUS (风扇托架控制器状态) |
绿 |
稳步上 |
风扇托架控制器联机且运行正常。 |
| 琥珀 |
闪烁 |
在风扇托架控制器中检测到错误。尽快更换风扇托架控制器。要保持机箱中的正常气流,请将风扇托架安装在机箱中,直到您准备好更换风扇托架控制器。 |
|
| 没有 |
关闭 |
风扇托架控制器未通电。 |
