MX10003 AC 电源系统

该MX10003使用 AC 或 DC 电源模块（请参阅 图 1）。 路由器包含六个电源，它们位于机箱后部的插槽 PSM0 到 PSM5 中。交流或直流电源直接插入中平面，在机箱两侧对称放置，以更好的热管理。每个电源都有一个手柄、一个顶出杆和一个状态 LED。电源连接到基本板，该控制板将电源产生的不同输出电压分配至路由器组件，具体取决于它们的电压需求。非冗余运行至少需要 3 个电源。如果冗余配置中的一个电源发生故障或者被卸下，则其余的电源将承担全部电气负载，而不会中断。有关 AC MX10003 和 DC 供电路由器上支持的电源冗余的信息，请参阅 MX10003 组件冗余 。每个电源都通过其自身的内部冷却系统进行冷却。机箱设计为支持 具有馈电冗余的 N+N 模式和无馈电冗余的 N+1 模式。

冗余电源可热插入、可热插入。从仅使用一个电源的路由器中卸下电源时，路由器可能会关闭，这取决于您的配置。

谨慎：

不要在同一个机箱内混用 AC 和 DC 电源。

注意：

只配置了一个电源的路由器附带安装在未填充的电源插槽上的空面板。

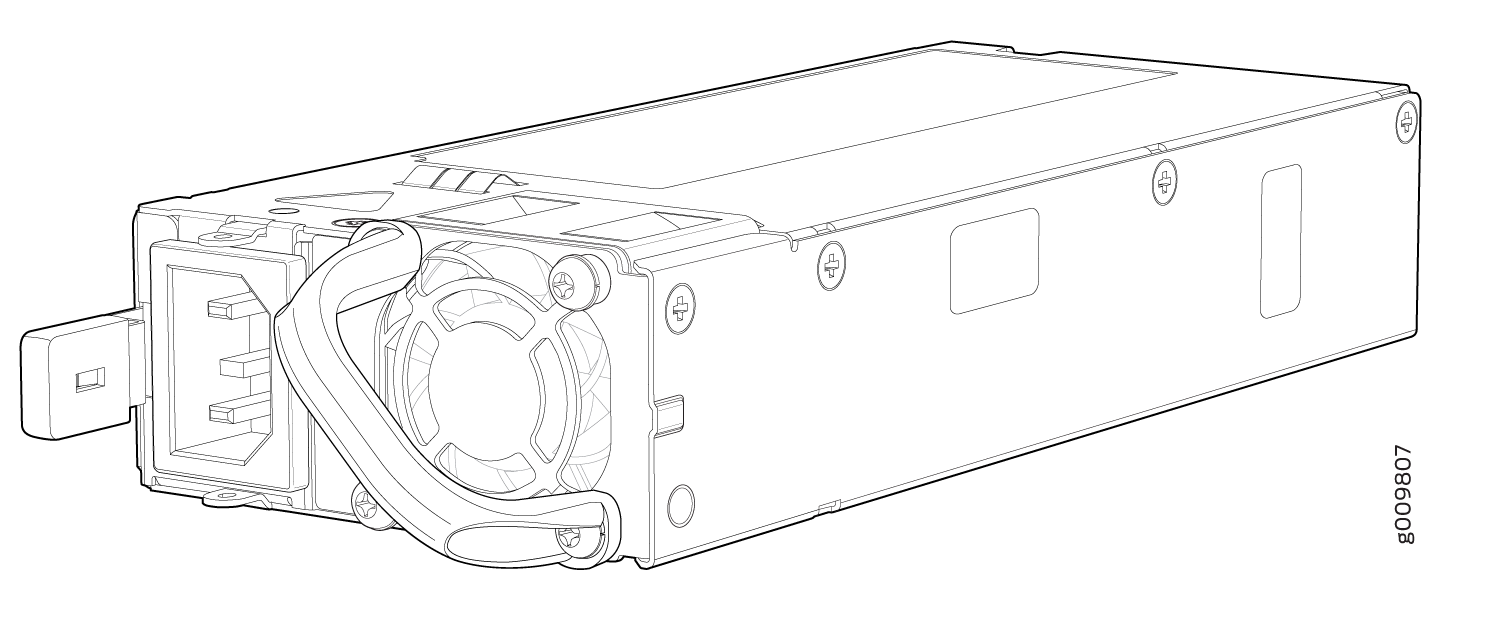

每个 AC 电源重约 3.4 lb （1.54 kg），由一个手柄、一个顶出器杆、一个 AC 设备入口、一个风扇和一个用于监控电源状态的 LED 组成。 图 1 显示电源。

每个入口都需要一个专用的 AC 供电和一个专用的客户场地断路器。我们建议您使用最低 15-A （110 VAC） 的客户场地断路器，或者根据当地代码的要求使用。

警告：

路由器是安装在访问受限的位置的可插拔 A 类设备。除电源线的接地管脚外，机箱上还提供了单独的保护性接地端子（尺寸适合 M4 六角螺丝）。此单独的保护性接地端子必须永久接地。

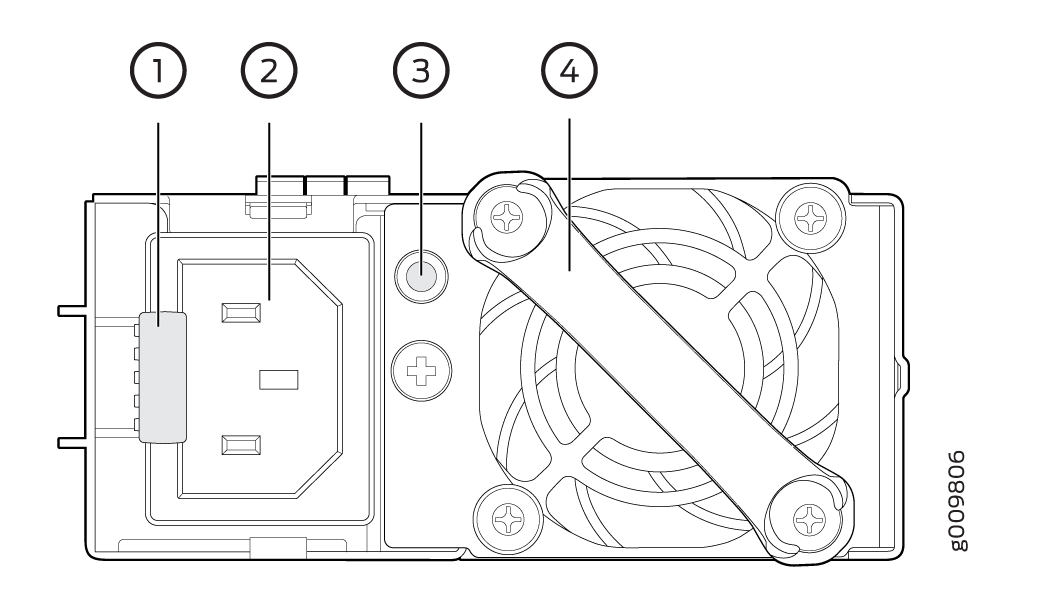

图 2 显示 AC 电源组件以及状态 LED。

表 1 列出了 AC 电源系统电气规格。

表 1：AC电源系统电气规格

项目	规范
AC 输入电压	工作范围： 交流电低：90 至 140 VAC 交流电高：180 到 264 VAC
AC 输入线路频率	50 到 60 Hz（额定值）
AC 系统额定电流	25 A
AC 系统输入功率	2500 W

表 2 列出了 AC 电源电气规格。

表 2：AC电源电气规格

项目	规范
最大输出功率	交流电高：1600 W 交流电低：800 W
AC 输入电压	工作范围： 90 至 140 VAC：800 W 180 至 264 VAC：1600 W
AC 输入线路频率	50 到 60 Hz（额定值）
额定 AC 输入电流	100 VAC 到 240 VAC 时为 10 A

我们建议您为每个 AC 电源使用最小额定值为 15 A （110 VAC） 或 10 A （220 VAC） 的专用客户场地断路器，或者根据当地代码的要求使用。这样，您即可在任意配置中操作路由器，而无需升级电源基础架构。

AC 电源随附了可分离式 AC 电源线。耦合器按国际电工委员会 （IEC） 标准 60320 所述类型 C13。电源线的插头端适合您地理位置的标准电源插座。

谨慎：

每个电源一起提供的 AC 电源线只能用于该电源，不能用于其他任何用途。

注意：

在北美，AC 电源线的长度不得超过 4.5 米，以符合国家电气法规 （NEC） 第 400-8 （NFPA 75，5-2.2） 和 210-52 部分，以及加拿大电气法规 （CEC） 第 4-010（3） 部分。交换机随附的电源线符合标准要求。

表 3 提供了表中所列国家和地区的 AC 电源线规格。

表 3：AC电源线规格

国家/地区	电气规格	插头标准	瞻博网络型号
阿根廷	250 VAC，10 A，50 Hz	IRAM 2073 类型 注册机关/3	CBL-EX-PWR-C13-AR
澳大利亚	250 VAC，10 A，50 Hz	AS/NZZS 3112 SAA/3 型	CBL-EX-PWR-C13-AU
巴西	250 VAC，10 A，50 Hz	NBR 14136 BR/3 型	CBL-EX-PWR-C13-BR
中国	250 VAC，10 A，50 Hz	GB 1002-1996 类型 主参考时钟/3	CBL-EX-PWR-C13-CH
欧洲（意大利、瑞士和英国除外）	250 VAC，10 A，50 Hz	CEE （7） VII VIIG 型	CBL-EX-PWR-C13-EU
印度	250 VAC，10 A，50 Hz	IS 1293 IND/3 型	CBL-EX-PWR-C13-IN
以色列	250 VAC，10 A，50 Hz	SI 32/1971 IL/3G 型	CBL-EX-PWR-C13-IL
意大利	250 VAC，10 A，50 Hz	CEI 23-16 I/3G 型	CBL-EX-PWR-C13-IT
日本	125 VAC，12 A，50 Hz 或 60 Hz	SS-00259 VCTF 型	CBL-EX-PWR-C13-JP
韩国	250 VAC，10 A，50 Hz 或 60 Hz	CEE （7） VII VIIGK 型	CBL-EX-PWR-C13-KR
北美	125 VAC，13 A，60 Hz	NEMA 5-15 N5-15 型	CBL-EX-PWR-C13-US
南非	250 VAC，10 A，50 Hz	SABS 164/1：1992 ZA/13 型	CBL-EX-PWR-C13-SA
瑞士	250 VAC，10 A，50 Hz	SEV 6534-2 12G 型	CBL-EX-PWR-C13-SZ
台湾	125 VAC，11 A 和 15 A，50 Hz	NEMA 5-15P N5-15P 型	CBL-EX-PWR-C13-TW
英国	250 VAC，10 A，50 Hz	BS 1363/A 类型 BS89/13	CBL-EX-PWR-C13-UK

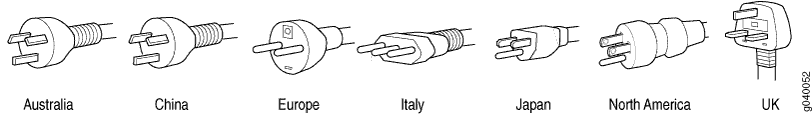

图 3 展示了表 3所列部分国家和地区的电源线插头。
