在此页面上


维护 EX9200 主机子系统

使 EX9200 交换机中的主机子系统脱机

从 EX9200 交换机卸下路由引擎模块（RE 模块）之前，请使主机子系统脱机。

主机子系统在 EX9200 交换机中执行交换和系统管理功能。

使主机子系统脱机：

  1. 使用以下方法之一确定主机子系统是主系统还是备份系统：

    • 查看 RE 模块面板上的 主 LED。如果 MASTER LED 呈绿色常亮，则相应的主机子系统正在作为主系统运行。

    • show chassis routing-engine发出 CLI 命令。此命令的输出将显示主机子系统是作为主系统还是备份系统运行。

  2. 如果主机子系统作为主系统运行，请使用命令将其 request chassis routing-engine master switch 切换到备份。
  3. 在连接到主路由引擎的控制台或其他管理设备上，进入 CLI 操作模式并发出 request system halt 命令。该命令将正常关闭路由引擎，因此将保留其状态信息。

    等待控制台上出现一条消息，确认操作系统已停止。

注意：

交换矩阵模块（SF 模块）可能会在发出请求系统停止命令后继续转发流量约 5 分钟。

更换 EX9200-RE2 上的固态硬盘

更换 EX9200-RE2 上的固态硬盘

基本配置（单 RE 配置）EX9204 和 EX9208 交换机有一个主机子系统。冗余配置（双 RE 配置）EX9204 和 EX9208 交换机具有第二个主机子系统。基本配置（单 RE 配置）EX9214 交换机有两个主机子系统。冗余配置（双 RE 配置）EX9214 交换机具有第三个主机子系统。每个主机子系统都有一个路由引擎。因此，基本配置为一个主机子系统的交换机具有一个路由引擎;基本配置为两个主机子系统的交换机具有两个路由引擎等（EX9214 将具有三个主机子系统，用于两个路由引擎。）

每个 EX9200-RE2 路由引擎都有两个固态硬盘 （SSD）。SSD 安装在标记为 SSD1 和 SSD2 的插槽中。下图显示了 EX9200-RE2 模块。存储驱动器插槽在图中标注为 10。

图 1：EX9200 交换机中的 EX9200-RE2 模块 EX9200-RE2 Module in an EX9200 Switch

  1. 提取器夹

  2. 辅助端口 （AUX）

  3. 控制台端口 （CONSOLE）

  4. 管理端口 （MGMT）

  5. LED - 联机、 正常/故障和 主设备

  6. “联机/脱机” 按钮

  7. 固态硬盘 LED — 磁盘 1 和磁盘 2

  8. USB 端口 — USB1 和 USB2

  9. “重置” 按钮

  10. SSD 插槽 - SSD 1 和 SSD 2

将 EX9204、EX9208 和 EX9214 上的 EX9200-RE2 路由引擎上的 SSD 驱动器更换为基本配置（单 RE 配置）或冗余配置（双 RE 配置）时，该过程包括两个阶段，即更换路由引擎中的 SSD 驱动器以及将 vmhost 和 Junos OS 复制到更换的 SSD。

注意：

如果使用 USB 磁盘安装 vmhost 和 Junos OS，请确保准备好可启动 USB 磁盘。要准备可启动 USB 磁盘，请参阅 为支持 VM 主机的路由引擎创建紧急启动设备。

将 EX9204、EX9208 和 EX9214 上路由引擎中的 SSD 替换为基本配置（单 RE 配置）

注意：

对于具有一个主机子系统（即具有单个路由引擎）的基本配置（单个 RE 配置）的交换机，在 SSD 升级过程中，流量将受到影响。

要将交换机中的 SSD 仅替换为一个路由引擎：

  1. 按 联机/脱机 按钮使路由引擎脱机。按住 联机/脱机 按钮，直到 LED 开始闪烁，然后等待所有路由引擎 LED 熄灭。

  2. 移除固态硬盘：

    1. 将 ESD 接地腕带连接到裸露的手腕，然后将腕带连接到设备上的 ESD 点。有关 ESD 的详细信息，请参阅路由器硬件指南中的防止静电放电损坏。

    2. 松开固定存储驱动器插槽前面的检修门的指旋螺钉，然后打开盖。

    3. 将弹出器上的锁滑动到解锁位置。

    4. 小心地将驱动器滑出插槽。请参见下图。

      图 2：卸下 EX9200-RE2 路由引擎 Removing an SSD in the EX9200-RE2 Routing Engine中的 SSD

  3. 使用升级后的 SSD 重新安装：

    1. 小心地将驱动器的侧面与插槽中的导轨对齐。

    2. 将驱动器滑入插槽，直到感觉到阻力，小心地确保其正确对齐。

    3. 关闭检修门并拧紧指旋螺钉以固定门。请参见下图。

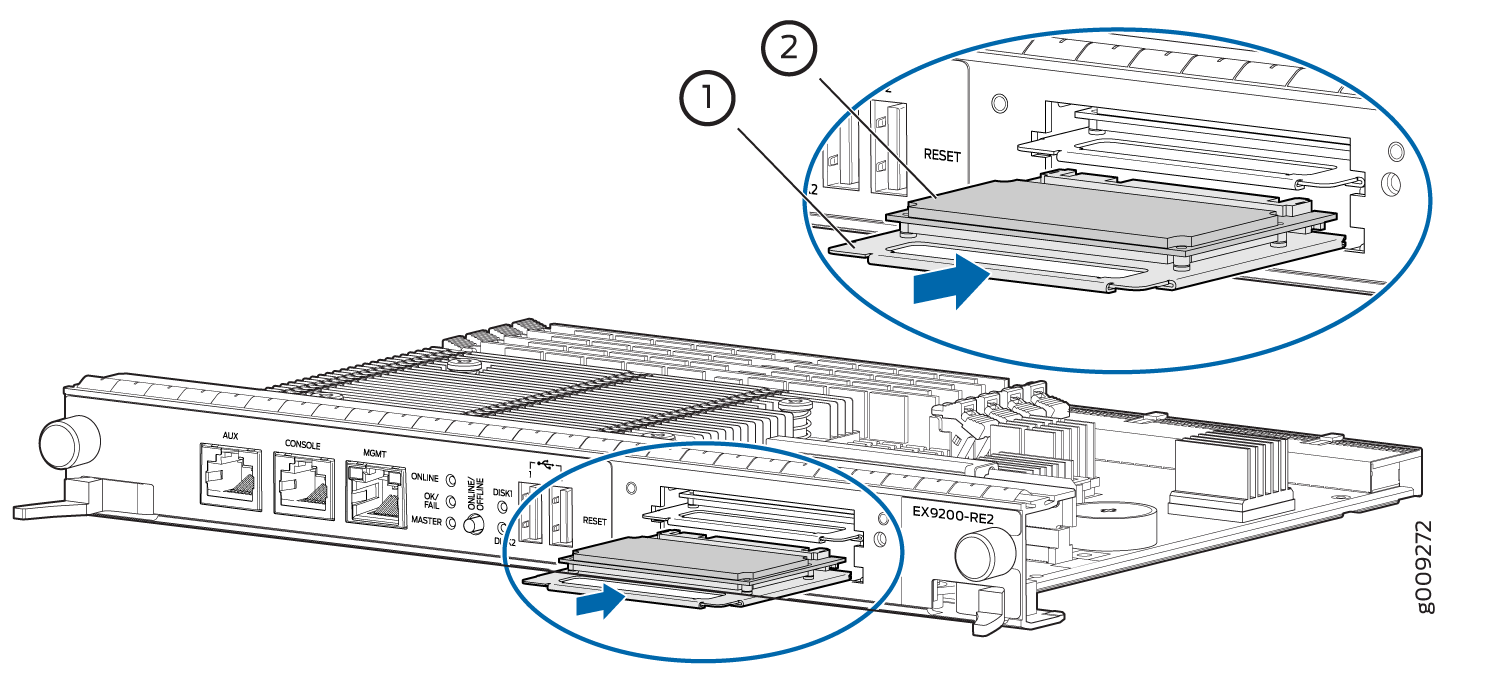

      图 3：在 EX9200-RE2 路由引擎 Installing the SSD in the EX9200-RE2 Routing Engine中安装 SSD

  4. 将 Junos OS 和 vmhost 复制到升级后的固态硬盘。有两种方法可以在路由引擎上安装 Junos OS 和 vmhost。

    • 使用 USB 磁盘安装 Junos OS 和 vmhost

    • 使用 PXE 引导方法安装 Junos OS 和 vmhost。

    使用 USB 磁盘安装 Junos OS 和 vmhost：

    1. 将 USB 磁盘插入路由引擎上的 USB 插槽中。

    2. 通过控制台会话登录到路由引擎。

    3. 按 联机/脱机 按钮使路由引擎联机。

    4. 路由引擎从 USB 启动后，当系统提示您在控制台上进行确认Install vmhost and Junos software on Primary and Secondary disk [y/N?时，按 y。

    5. 安装完成后，当系统提示确认从 Reboot now? [y/N]? SSD 磁盘重新启动时，按 y。

    注意：

    要准备可启动 USB 磁盘，请参阅 为支持 VM 主机的路由引擎创建紧急启动设备。

    使用 PXEBoot 方法安装 Junos OS 和 vmhost：

    1. 设置 PXEBoot 服务器。请参见 将 VM 主机安装包复制到 PXE 引导服务器。

    2. 按 联机/脱机 按钮使路由引擎联机。

    3. 在引导过程中，当您看到消息 Press Esc for boot options 时，按 Esc 键进入 BIOS 菜单引导选项。按下 Esc 键后，按下 Esc 键。 Go to boot options. 将显示在屏幕上。

    4. 使用 向上 或 向下 箭头键，导航到 启动管理器 ，然后按 Enter 键。

    5. 使用 向上 或 向下 箭头键，浏览列出的 EFI 引导设备，然后选择 IPv4 的 EFI 网络 0 以从 PXEboot 服务器引导，然后按 Enter 键。

    6. Booting `net boot console 将显示，PXEBoot 继续运行。

      注意：

      启动过程可能需要几分钟时间。

    7. 路由引擎启动后，当系统提示您在控制台上进行确认 Install vmhost and Junos software on Primary and Secondary disk [y/N? 时，按 y。

    8. 安装完成后，当系统提示确认从 Reboot now? [y/N]? SSD 磁盘重新启动时，按 y。

注意：

确保路由引擎不包含 50 GB 和 200 GB SSD。确保路由引擎上的 SSD 来自同一供应商，而不是来自不同的供应商。路由引擎中的两个 SSD 的类型必须相同，并且必须包含相同的磁盘容量。因此，将两个 50 GB SSD 一次升级到 200 GB SSD，因为不支持混合模式操作。

将 EX9204、EX9208 和 EX9214 上的 EX9200-RE2 上的固态硬盘替换为冗余配置（双 RE 配置）

要更换交换机中使用冗余路由引擎的 SSD，请执行以下操作：

  1. set chassis redundancy gracefulswitchover配置 、 set system commit synchronize和set routing-options nonstop-routing命令以启用平滑切换 （GRES）、提交同步（不间断路由需要）和不间断路由 （NSR）。

  2. 按 联机/脱机 按钮使备份路由引擎脱机。按住 联机/脱机 按钮，直到 LED 开始闪烁，然后等待所有路由引擎 LED 熄灭。

  3. 从备份路由引擎中卸下 SSD。

    1. 将 ESD 接地腕带连接到裸露的手腕，然后将腕带连接到设备上的 ESD 点。

    2. 有关 ESD 的详细信息，请参阅路由器硬件指南中的防止静电放电损坏。

    3. 松开固定存储驱动器插槽前面的检修门的指旋螺钉，然后打开盖。

    4. 将弹出器上的锁滑动到解锁位置。

    5. 小心地将驱动器滑出插槽。见下图。

      图 4：卸下 EX9200-RE2 路由引擎 Removing an SSD in the EX9200-RE2 Routing Engine中的 SSD

  4. 安装升级后的 SSD：

    1. 小心地将驱动器的侧面与插槽中的导轨对齐。

      请参见下图。

      图 5：在 EX9200-RE2 路由引擎 Installing the SSD in the EX9200-RE2 Routing Engine中安装 SSD

    2. 将驱动器滑入插槽，直到感觉到阻力，小心地确保其正确对齐。

    3. 关闭检修门并拧紧指旋螺钉以固定门。

  5. 将 Junos OS 复制到新更换的固态硬盘。有两种方法可以在路由引擎上安装 Junos OS 和 vmhost。

    • 使用 USB 磁盘安装 Junos OS 和 vmhost

    • 使用 PXE 引导方法安装 Junos OS 和 vmhost。

    使用 USB 磁盘安装 Junos OS 和 vmhost：

    1. 将 USB 磁盘插入路由引擎上的 USB 插槽中。

    2. 通过控制台会话登录到路由引擎。

    3. 按 联机/脱机 按钮使路由引擎联机。

    4. 路由引擎从 USB 启动后，当系统提示您在控制台上进行确认Install vmhost and Junos software on Primary and Secondary disk [y/N?时，按 y。

    5. 安装完成后，当系统提示确认从 Reboot now? [y/N]? SSD 磁盘重新启动时，按 y。

    注意：

    要准备可启动 USB 磁盘，请参阅 为支持 VM 主机的路由引擎创建紧急启动设备。

    使用 PXEBoot 方法安装 Junos OS 和 vmhost：

    1. 设置 PXEBoot 服务器。请参见 将 VM 主机安装包复制到 PXE 引导服务器。

    2. 按 联机/脱机 按钮使路由引擎联机。

    3. 在引导过程中，当您看到消息 Press Esc for boot options 时，按 Esc 键进入 BIOS 菜单引导选项。按下 Esc 键后，按下 Esc 键。 Go to boot options. 将显示在屏幕上。

    4. 使用 向上 或 向下 箭头键，导航到 启动管理器 ，然后按 Enter 键。

    5. 使用 向上 或 向下 箭头键，浏览列出的 EFI 引导设备，然后选择 IPv4 的 EFI 网络 0 以从 PXEboot 服务器引导，然后按 Enter 键。

    6. Booting `net boot console 将显示，PXEBoot 继续运行。

      注意：

      启动过程可能需要几分钟时间。

    7. 路由引擎启动后，当系统提示您在控制台上进行确认 Install vmhost and Junos software on Primary and Secondary disk [y/N? 时，按 y。

    8. 安装完成后，当系统提示确认从 Reboot now? [y/N]? SSD 磁盘重新启动时，按 y。

  6. 通过控制台会话登录到备份路由引擎。

  7. 按 联机/脱机 按钮使备份路由引擎联机。

  8. 备份路由引擎开始从 USB 启动后，当系统提示您在控制台上进行确认Install vmhost and Junos software on Primary and Secondary disk [y/N?]时，按 y。

  9. 安装完成后，当系统提示确认从 Reboot now? [y/N]? SSD 磁盘重新启动时，按 y。

  10. 备份路由引擎启动后：

    1. 通过输入 show chassis routing-engine CLI 验证备份路由引擎是否联机。

    2. 通过输入 show vmhost hardware CLI 验证新 SSD 的容量。

    3. 输入 show vmhost version 以验证 vmhost 版本是否与主路由引擎相同。

    4. 从主路由引擎 commit synchronize 执行命令。

    5. 如果之前应用了 网络服务模式： 增强型 IP 配置，则会显示一条警告消息，指示网络服务模式中的更改。在备份路由引擎上执行重新启动，以使 网络服务模式 能够应用 增强型 IP。

  11. 确保两个路由引擎（主引擎和备用引擎）同步并准备好进行切换：

    1. 在备份路由引擎上，通过输入 show system switchover CLI 验证 GRES 就绪情况。

    2. 在主路由引擎上，输入 request chassis routing-engine master switch check来检查切换状态。

    3. 在主路由引擎上，通过输入 show task replication CLI 检查复制状态是否启用了不间断路由。

  12. 通过在当前主路由引擎上执行 request chassis routing-engine master switch 命令，将当前主路由引擎切换为备份路由引擎，反之亦然。

  13. 一旦以前是备份路由引擎的路由引擎成为主路由引擎并传输信息流，请在新的备份路由引擎（以前是主路由引擎）上重复这些步骤。

注意：

确保路由引擎不包含 50 GB 和 200 GB SSD。 确保 SSD 来自同一供应商，而不是来自不同的供应商。路由引擎中的两个 SSD 的类型必须相同，并且必须包含相同的磁盘容量。因此，请一次将两个 50 GB SSD 升级到 200 GB SSD。

确保路由不包含来自不同供应商的 200 GB SSD。

一次更换一个路由引擎中的 SSD 驱动器

在升级过程中，您必须一次升级两个 SSD。但是，例如，可能会出现两个200GB SSD中的一个发生故障并需要更换的情况。以下是更换该 SSD 的说明。

注意：

对于基本配置为一个主机子系统（即使用一个路由引擎）的交换机，在 SSD 升级过程中，流量将受到影响

要更换标有以下功能的插槽中的 SSD，请执行以下操作：

  1. 磁盘 2

    磁盘 1

    确保输出中没有 VMHost %d Boot from alternate disk 报警：

    user@host>show chassis alarm

    • 确保路由器已从磁盘 1 中的映像启动并运行。备份磁盘 1 上当前运行的 vmhost 和 Junos OS，以确保磁盘 1 和磁盘 2 具有相同版本的 vmhost 和 Junos OS：

      user@host> request vmhost snapshot [partition]

    • 从磁盘 2 重新启动路由器：

      user@host> request vmhost reboot disk2

    • 检查输出中是否存在 VMHost %d Boot from alternate disk 警报：

      user@host>show chassis alarm

  2. 按 联机/脱机 按钮使路由引擎脱机。按住 联机/脱机 按钮，直到 LED 开始闪烁，然后等待所有路由引擎 LED 熄灭。

  3. 卸下固态硬盘：

    1. 将 ESD 接地腕带连接到裸露的手腕，然后将腕带连接到设备上的 ESD 点。有关 ESD 的详细信息，请参阅路由器硬件指南中的防止静电放电损坏。

    2. 松开固定存储驱动器插槽前面的检修门的指旋螺钉，然后打开盖。

    3. 将弹出器上的锁滑动到解锁位置。

    4. 小心地将驱动器滑出插槽。请参见下图。

      图 6：卸下 EX9200-RE2 路由引擎 Removing an SSD in the EX9200-RE2 Routing Engine中的 SSD
    注意：

    确保路由引擎不包含 50 GB 和 200 GB SSD。确保路由引擎上的 SSD 来自同一供应商，而不是来自不同的供应商。路由引擎中的两个 SSD 的类型必须相同，并且必须包含相同的磁盘容量。

  4. 重新安装固态硬盘：

    1. 小心地将驱动器的侧面与插槽中的导轨对齐。

    2. 将驱动器滑入插槽，直到感觉到阻力，小心地确保其正确对齐。

    3. 关闭检修门并拧紧指旋螺钉以固定门。请参见下图。

      图 7：在 EX9200-RE2 路由引擎 Installing the SSD in the EX9200-RE2 Routing Engine中安装 SSD

  5. 将 Junos OS 复制到新更换的固态硬盘。有两种方法可以在路由引擎上安装 Junos OS 和 vmhost。

    • 使用 USB 磁盘安装 Junos OS 和 vmhost

    • 使用 PXE 引导方法安装 Junos OS 和 vmhost。

    使用 USB 磁盘安装 Junos OS 和 vmhost：

    1. 将 USB 磁盘插入路由引擎上的 USB 插槽中。

    2. 通过控制台会话登录到路由引擎。

    3. 按 联机/脱机 按钮使路由引擎联机。

    4. 路由引擎从 USB 启动后，当系统提示您在控制台上进行确认Install vmhost and Junos software on Primary and Secondary disk [y/N?时，按 y。

    5. 安装完成后，当系统提示确认从 Reboot now? [y/N]? SSD 磁盘重新启动时，按 y。

    注意：

    要准备可启动 USB 磁盘，请参阅 为支持 VM 主机的路由引擎创建紧急启动设备。

    使用 PXEBoot 方法安装 Junos OS 和 vmhost：

    1. 设置 PXEBoot 服务器。请参见 将 VM 主机安装包复制到 PXE 引导服务器。

    2. 按 联机/脱机 按钮使路由引擎联机。

    3. 在引导过程中，当您看到消息 Press Esc for boot options 时，按 Esc 键进入 BIOS 菜单引导选项。按下 Esc 键后，按下 Esc 键。 Go to boot options. 将显示在屏幕上。

    4. 使用 向上 或 向下 箭头键，导航到 启动管理器 ，然后按 Enter 键。

    5. 使用 向上 或 向下 箭头键，浏览列出的 EFI 引导设备，然后选择 IPv4 的 EFI 网络 0 以从 PXEboot 服务器引导，然后按 Enter 键。

    6. Booting `net boot console 将显示，PXEBoot 继续运行。

      注意：

      启动过程可能需要几分钟时间。

    7. 路由引擎启动后，当系统提示您在控制台上进行确认 Install vmhost and Junos software on Primary and Secondary disk [y/N? 时，按 y。

    8. 安装完成后，当系统提示确认从 Reboot now? [y/N]? SSD 磁盘重新启动时，按 y。

从 EX9200 交换机卸下 RE 模块

开始删除 RE 模块之前：

  • 确保您了解如何防止静电放电 （ESD） 损坏。请参阅 防止静电放电损坏。

  • 拔下连接到RE模块的所有电缆。

谨慎：

在移除 RE 模块之前，必须使主机子系统脱机。如果交换机中只安装了一个 RE 模块，则使主机子系统脱机将关闭交换机。
谨慎：

如果要卸下的 RE 模块用作主路由引擎，请在卸下之前将其切换为备份路由引擎。

确保您有以下部件和工具可用：

  • ESD 接地带

  • 十字 （+） 螺丝刀，1 号和 2 号

  • 防静电袋或防静电垫

谨慎：

请勿握住弹出器杆提起路由引擎模块（RE 模块）。拉杆无法支撑模块的重量。通过拉杆提起模块可能会弯曲拉杆。弯曲的拉杆会阻止 RE 模块正确安装在机箱中。

要从 EX9200 交换机卸下 RE 模块：

  1. 使主机子系统脱机。请参阅 使 EX9200 交换机中的主机子系统脱机。
  2. 将防静电袋或防静电垫放在平坦、稳定的表面上。
  3. 将 ESD 接地腕带连接到裸露的手腕上，然后将腕带连接到机箱上的一个 ESD 点。
  4. 验证 RE 模块 LED 是否熄灭。
  5. 使用螺丝刀逆时针旋转 RE 模块两侧的螺钉，直到它们完全就位，从而松开它们。
  6. 向外翻转弹出器手柄以卸下 RE 模块。
  7. 抓住弹出器手柄的 RE 模块，然后将其滑出机箱约一半。
  8. 注意不要接触引线、引脚或焊接连接，将一只手放在 RE 模块下方以支撑它，然后将其完全滑出机箱。
  9. 将RE模块放在防静电袋中或防静电垫上。
    谨慎：

    卸下硬件组件后，请勿将它们堆叠在一起。将每个组件放在稳定、平坦表面上的防静电垫上。
    注意：

    为保持机箱的气流正常，请勿将安装在机箱中的交换机结构模块（SF 模块）长时间留在没有 RE 模块的情况下。如果卸下 RE 模块，请尽快安装替换的 RE 模块。

图 8 显示了从 EX9204 交换机卸下 RE 模块的情况。所有 EX9200 交换机的过程都相同。

图 8：从 EX9200 交换机 Removing an RE Module from an EX9200 Switch卸下 RE 模块

在 EX9200 交换机中安装 RE 模块

开始在 EX9200 交换机中安装 RE 模块之前：

确保您有以下部件和工具可用于安装 RE 模块：

  • ESD 接地带

  • 十字 （+） 螺丝刀，1 号和 2 号

EX9200 交换机中的路由引擎模块（RE 模块）是可热插入和热拔除的现场可更换单元 （FRU）;您可以在交换机运行时卸下和更换交换机，而无需关闭交换机电源或中断交换机功能。每个 RE 模块水平安装在交换机中的交换机结构模块（SF 模块）中。

注意：

在 EX9214 交换机中，只能在标记为 0 和 1 的插槽 7 和 8 中安装的 SF 模块中安装 RE 模块。
谨慎：

请勿握住弹出器手柄提起 RE 模块。弹出器手柄无法支撑模块的重量。用杠杆提起弹出器手柄可能会弯曲杠杆，弯曲的弹出器手柄会阻止 RE 模块正确安装在机箱中。

要在 EX9200 交换机中安装 RE 模块：

  1. 将 ESD 接地腕带连接到裸露的手腕上，然后将腕带连接到机箱上的一个 ESD 点。
  2. 注意不要接触引线、引脚或焊接连接，将 RE 模块从袋子中拉出。
  3. 确保弹出器手柄未处于锁定位置。如有必要，向外翻转弹出器手柄。
  4. 将一只手放在 RE 模块下方以支撑它。
  5. 小心地将 RE 模块的侧面与 SF 上 RE 模块插槽内的导轨对齐。
  6. 将 RE 模块滑入 SF 模块，直到感觉到阻力，然后按 RE 模块的面板，直到其与连接器啮合。
  7. 向内按两个弹出器手柄以安装RE模块。
  8. 使用螺丝刀拧紧 RE 模块两侧各一个螺钉。
  9. 将管理设备电缆连接到 RE 模块。

    RE 模块可能需要几分钟才能启动。

    RE 模块启动后，通过检查控制面板上的 RE0 和 RE1 LED 来验证其安装是否正确。如果交换机正常运行且路由引擎运行正常， 则 ONLINE LED 呈绿色常亮。如果 FAIL LED 呈红色常亮，请卸下并重新安装 RE 模块。如果 FAIL LED 仍然呈红色常亮，则 RE 模块工作不正常。请联系您的客户支持代表。

    您可以使用命令 show chassis routing-engine 检查路由引擎的状态。

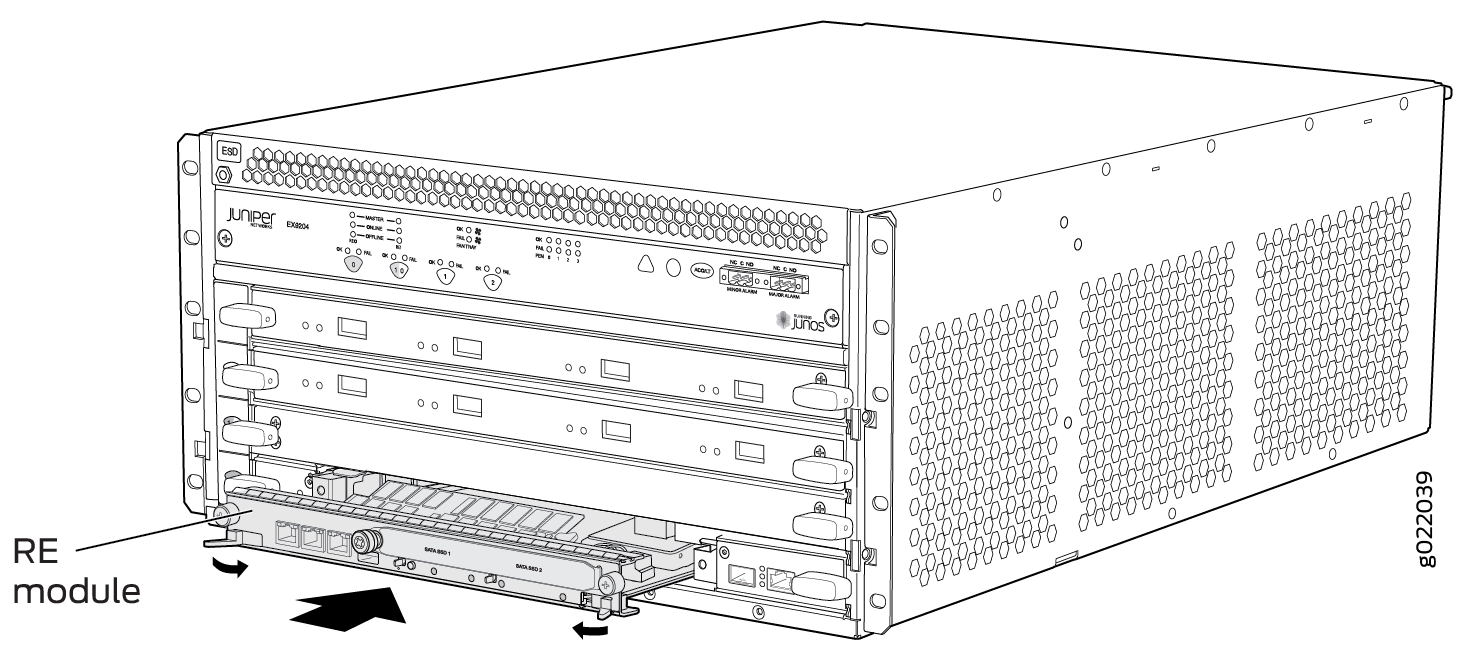

图 9 显示了在 EX9204 交换机中安装 RE 模块的情况。所有 EX9200 交换机的过程都相同。

图 9：在 EX9200 交换机 Installing an RE Module in an EX9200 Switch中安装 RE 模块
注意：

如果您签订了瞻博网络 J-Care 服务合同，请在 https://www.juniper.net/customers/support/tools/updateinstallbase/ 注册硬件组件的任何添加、更改或升级。如果您需要更换零件，否则可能会导致严重延迟。如果用相同类型的组件替换现有组件，则此说明不适用。

参见

将 EX9200-SF 升级到 EX9200-SF2

对于 EX9200 交换机，如果要将原始 SF 模块 EX9200-SF 升级为高速 SF 模块 EX9200-SF2，请执行以下步骤：

准备 EX9200 交换机以进行 EX9200-SF2 升级

要为交换机准备升级：

  1. 通过在交换机上发出 show version 命令，验证系统是否运行 Junos OS 14.1 或更高版本。
    注意：

    EX9200-SF2 仅在 Junos OS 14.1 或更高版本上受支持。

    最新的软件可确保在升级之前系统（即由路由引擎、控制板和 FPC 组成的系统）运行良好。

  2. 如果系统 未 运行 Junos OS 14.1 或更高版本，请立即升级软件。

    有关如何验证和升级 Junos OS 的信息，请参阅 Junos OS 安装和升级指南。

关闭交换机电源

必须先关闭交换机电源，然后才能安装 EX9200-SF2。请参阅 关闭 EX9200 交换机的电源。

从 EX9200-SF 模块卸下路由引擎

要从 EX9200-SF 卸下路由引擎：

  1. 卸下连接到路由引擎的电缆。
  2. 将防静电袋或防静电垫放在平坦、稳定的表面上。
  3. 将静电放电 （ESD） 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的其中一个 ESD 点。
  4. 拧松路由引擎顶部和底部的外加螺钉。
  5. 向外翻转弹出器手柄以卸下路由引擎。
  6. 抓住路由引擎弹出器手柄，然后将其滑出机箱约一半。
  7. 将一只手放在路由引擎下方以支撑它，然后将其完全滑出机箱。
  8. 将路由引擎放在防静电垫上。

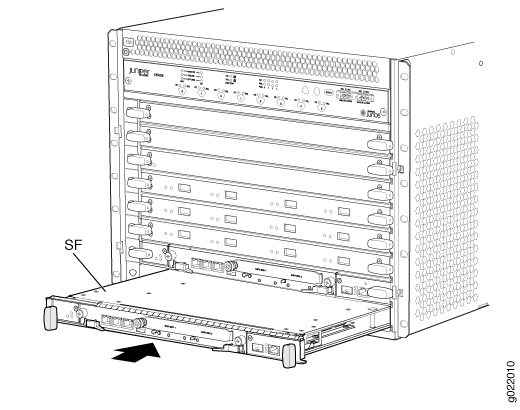

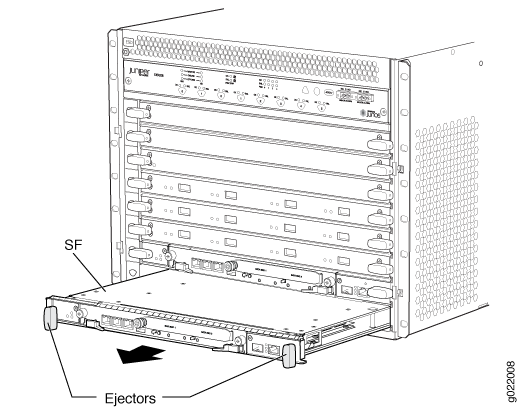

将 EX9200-SF 替换为 EX9200-SF2

要将现有 EX9200-SF 替换为 EX9200-SF2：

  1. 将静电放电 （ESD） 接地腕带连接到裸露的手腕上，然后将腕带连接到机箱上的其中一个 ESD 点。
  2. 卸下脱机的 EX9200-SF，然后将其更换为 EX9200-SF2。

将路由引擎安装到 EX9200-SF2 中

要将路由引擎安装到 EX9200-SF2 中：

  1. 将静电放电 （ESD） 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的其中一个 ESD 点。
  2. 确保弹出器手柄未处于锁定位置。如有必要，向外翻转弹出器手柄。
  3. 将一只手放在路由引擎下方以支撑它。
  4. 小心地将路由引擎的侧面与 SF2 开口内的导轨对齐。
  5. 将路由引擎滑入 EX9200-SF2，直到感觉到阻力，然后按路由引擎的面板，直到其与连接器啮合。
  6. 向内按两个弹出器手柄以安装路由引擎。
  7. 拧紧路由引擎顶部和底部的外加螺钉。
  8. 将管理设备电缆连接到路由引擎。

完成 EX9200-SF2 升级

要完成升级过程，请执行以下操作：

  1. 发出 show chassis environment cb 以下命令，验证安装是否成功以及 EX9200-SF2 是否联机：

    其他详细信息（例如温度，功率等）也与状态一起显示。

  2. 通过发出 show chassis fabric summary 以下命令验证结构平面是否正确联机：
  3. 通过发出 show chassis routing-engine 1 以下命令验证备份路由引擎是否已重新联机：
  4. 验证 EX9200-SF2 是否出现在以下命令的 show chassis hardware 输出中：

升级到 EX9200-SF3

如果要从较旧的 SF 模块升级到 EX9200-SF3，则必须先将路由引擎升级到 EX9200-SF3 （20.3.R1） 第一个受支持的 Junos 版本，然后再将其安装到 EX9200-SF3 中。此外，我们建议您在开始升级之前使用 20.3R1 或更高版本的映像更新恢复快照。如果路由引擎无法从主映像启动，它将尝试从恢复映像启动。由于较旧的恢复映像不支持 EX9200-SF3，因此如果路由引擎尝试从旧恢复映像启动，它将崩溃。

谨慎：

如果在未先将 Junos 升级到 20.3R1 或更高版本的情况下将路由引擎插入 EX9200-SF3，Junos 可能会崩溃并出现 db 提示。如果发生这种情况，您需要通过复制 20.3R1 或更高版本的 Junos 软件映像，然后从 USB 驱动器启动以在 EX9200-SF3 上安装 20.3R1 Junos 来恢复路由器。USB 安装将清除路由器配置和路由引擎上的所有用户文件。

准备 EX9200 交换机以进行 EX9200-SF3 升级

要为交换机准备升级：

  1. 通过在交换机上发出 show version 命令，验证系统是否运行 Junos OS 20.3R1 或更高版本。
  2. 如果系统 未 运行 Junos OS 20.3R1 或更高版本，请立即升级软件。

    有关如何验证和升级 Junos OS 的信息，请参阅 Junos OS 安装和升级指南。

关闭交换机电源

在安装 EX9200-SF3 之前，必须关闭交换机电源。请参阅 关闭 EX9200 交换机的电源。

从 SF 模块卸下路由引擎

要从 SF 模块卸下路由引擎：

  1. 卸下连接到路由引擎的电缆。
  2. 将防静电袋或防静电垫放在平坦、稳定的表面上。
  3. 将静电放电 （ESD） 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的其中一个 ESD 点。
  4. 拧松路由引擎顶部和底部的外加螺钉。
  5. 向外翻转弹出器手柄以卸下路由引擎。
  6. 抓住路由引擎弹出器手柄，然后将其滑出机箱约一半。
  7. 将一只手放在路由引擎下方以支撑它，然后将其完全滑出机箱。
  8. 将路由引擎放在防静电垫上。

将 EX9200-SF 或 EX9200-SF2 替换为 EX9200-SF3

要将现有 SF 模块替换为 EX9200-SF3：

  1. 将静电放电 （ESD） 接地腕带连接到裸露的手腕上，然后将腕带连接到机箱上的其中一个 ESD 点。
  2. 卸下脱机 SF 模块并将其更换为 EX9200-SF3。

将路由引擎安装到 EX9200-SF3 中

要将路由引擎安装到 EX9200-SF3 中：

  1. 将静电放电 （ESD） 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的其中一个 ESD 点。
  2. 确保弹出器手柄未处于锁定位置。如有必要，向外翻转弹出器手柄。
  3. 将一只手放在路由引擎下方以支撑它。
  4. 小心地将路由引擎的侧面与 EX9200-SF3 开口内的导轨对齐。
  5. 将路由引擎滑入 EX9200-SF3，直到感觉到阻力，然后按路由引擎的面板，直到其与连接器啮合。
  6. 向内按两个弹出器手柄以安装路由引擎。
  7. 拧紧路由引擎顶部和底部的外加螺钉。
  8. 将管理设备电缆连接到路由引擎。

完成 EX9200-SF3 升级

要完成升级过程，请执行以下操作：

  1. 发出 show chassis environment cb 以下命令，验证安装是否成功以及 EX9200-SF3 是否联机：

    其他详细信息（例如温度，功率等）也与状态一起显示。

  2. 通过发出 show chassis fabric summary 以下命令验证结构平面是否正确联机：
  3. 通过发出 show chassis routing-engine 1 以下命令验证备份路由引擎是否已重新联机：
  4. 验证 EX9200-SF3 是否显示在以下命令 show chassis hardware 的输出中：

从 EX9200 交换机卸下 SF 模块

开始卸下 SF 模块之前：

确保您有以下部件和工具可用：

  • ESD 接地带

  • 防静电袋或防静电垫

  • 更换插槽的 SF 模块或覆盖面板

如果需要更换交换机结构模块，或者在不使用机械升降机的情况下移动机箱之前需要卸下交换机组件，则必须从 EX9200 交换机中卸下交换机结构模块（SF 模块）。您可以将 SF 模块和路由引擎模块（RE 模块）作为一个单元卸下，也可以单独卸下 RE 模块。

注意：

请勿握住弹出器杆抬起 SF 模块。拉杆无法支撑模块的重量。通过杠杆抬起模块可能会弯曲杠杆。弯曲的拉杆会阻止 SF 模块正确安装在机箱中。
谨慎：

更换 SF 模块之前，必须使主机子系统脱机。如果只有一个主机子系统，则使主机子系统脱机将关闭交换机。

要卸下 SF 模块：

  1. 使主机子系统脱机。请参阅 使 EX9200 交换机中的主机子系统脱机。
  2. 将防静电袋或防静电垫放在平坦、稳定的表面上。
  3. 将 ESD 接地腕带连接到裸露的手腕上，然后将腕带连接到机箱上的 ESD 点。
  4. 同时逆时针旋转弹出器手柄以卸下 SF 模块。
  5. 抓住弹出器手柄，然后将 SF 模块滑出机箱约一半。
  6. 将一只手放在 SF 模块下方以支撑它，然后将其完全滑出机箱。将其放在防静电垫上。
    谨慎：

    卸下硬件组件后，请勿将它们堆叠在一起。将每个组件放在稳定、平坦表面上的防静电垫上。
  7. 如果不更换 SF 模块，请在空插槽上安装盖板。

图 10 显示了从 EX9208 交换机卸下 SF 模块。所有 EX9200 交换机的过程都相同。

图 10：从 EX9200 交换机 Removing an SF Module from an EX9200 Switch卸下 SF 模块

在 EX9200 交换机中安装 SF 模块

开始安装 SF 模块之前：

确保您有以下部件和工具可用：

  • ESD 接地带

EX9200 交换机中的交换机结构模块（SF 模块）是可热插入和热拔除的现场可更换单元 （FRU）;您可以在交换机运行时将其卸下和更换，而无需关闭交换机电源或中断开关功能。

注意：

请勿握住弹出器手柄抬起 SF 模块。弹出器手柄无法支撑模块的重量。通过弹出器手柄提起模块可能会弯曲弹出器手柄。弹出器手柄弯曲会阻止 SF 模块正确安装在机箱中。

要安装 SF 模块：

  1. 将 ESD 接地腕带连接到裸露的手腕上，然后将腕带连接到机箱上的一个 ESD 点。
  2. 如果插槽上有盖板，请同时逆时针旋转弹出器手柄以卸下盖板。
  3. 抓住弹出器手柄，然后将盖板滑出机箱。保存盖板供以后使用。
  4. 注意不要接触引线、引脚或焊接连接，将 SF 模块从袋子中拉出。
  5. 将弹出器手柄旋转到垂直位置。
  6. 将 SF 模块的侧面与机箱内的导轨对齐。
  7. 确保模块保持正确对齐，将 SF 模块滑入机箱，直到感觉到阻力。
  8. 同时顺时针旋转两个弹出器手柄，直到 SF 模块完全就位。将弹出器手柄水平并朝向电路板中心放置在正确的位置。
  9. 通过检查 SF 模块面板上的 LED，验证 SF 模块是否已正确安装且工作正常。

    • 成功安装 SF 模块几分钟后， OK/FAIL LED 呈绿色常亮。

    • 如果 OK/FAIL LED 为红色，请卸下并重新安装 SF 模块。如果 OK/FAIL LED 仍为红色或熄灭，则 SF 模块无法正常工作。请联系您的客户支持代表。

  10. 使用 show chassis environment cb 以下命令检查 SF 的状态：
    注意：

    输出为 EX9208 交换机。所有 EX9200 交换机的输出都相似。

图 11 显示了在 EX9208 交换机中安装 SF 模块的情况。所有 EX9200 交换机的过程都相同。

图 11：在 EX9200 交换机 Installing an SF Module in an EX9200 Switch中安装 SF 模块
注意：

如果您签订了瞻博网络 J-Care 服务合同，请在 https://www.juniper.net/customers/support/tools/updateinstallbase/ 注册硬件组件的任何添加、更改或升级。如果您需要更换零件，否则可能会导致严重延迟。如果用相同类型的组件替换现有组件，则此说明不适用。

参见

维护 EX9200 交换机中的主机子系统

目的

为获得最佳 EX9200 交换机性能，请验证主机子系统的状况。主机子系统由交换矩阵和路由引擎组成。路由引擎模块（RE 模块）直接安装到交换矩阵模块（SF 模块）中。

行动

定期：

  • 检查工艺接口上的 LED 以查看有关路由引擎状态的信息。

  • 检查 SF 模块面板上的 LED。

  • 检查 RE 模块面板上的 LED。

  • 要检查路由引擎的状态，请发出 show chassis routing-engine 命令。输出类似于以下内容：

    输出为 EX9208 交换机。所有 EX9200 交换机的输出都相似。

  • 要检查交换矩阵的状态，请发出 show chassis environment cb 命令。输出类似于以下内容：

    输出为 EX9208 交换机。所有 EX9200 交换机的输出都相似。

要检查特定交换矩阵的状态，请发出 show chassis environment cb 命令并包含 SF 的插槽编号。输出类似于以下内容：

输出为 EX9208 交换机。所有 EX9200 交换机的输出都相似。

有关使用 CLI 的详细信息，请参阅 Junos OS 文档。
