EX9204 站点指南和要求

EX 系列交换机的环境要求和规格

交换机必须安装在干燥、清洁、通风良好且温度受控的环境中的机架或机柜中。

确保遵守以下环境准则：

  • 现场必须尽可能无尘，因为灰尘会堵塞进气口和过滤器，降低交换机冷却系统的效率。

  • 保持环境气流以保持交换机的正常运行。如果气流受阻或受限，或者进气温度过高，交换机可能会过热，从而导致交换机温度监控器关闭交换机以保护硬件组件。

表 1 提供了开关正常运行所需的环境条件。

表 1：EX 系列交换机环境容差

交换机或设备

环境容忍度

高度

相对湿度

温度

地震的

EX2200-C

高达 5,000 英尺（1524 米）的高度无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 104° F （40° C） 的温度范围内，在高达 5,000 英尺（1,524 米）的高度确保正常运行。

有关 EX2200 交换机支持的扩展温度 SFP 收发器的信息，请参阅 EX2200 交换机上支持的可插拔收发器。

符合 GR-63 第 4 版的 4 区地震要求。

EX2200（EX2200-C 交换机除外）

高达 10,000 英尺（3048 米）时无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 113° F （45° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX2300-C

高达 5,000 英尺（1524 米）的高度无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 104° F （40° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX2300（EX2300-C 交换机除外）

根据 GR-63，在 104° F （40° C） 下高达 13,000 英尺（3962 米）的高度无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 113° F （45° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX3200

高达 10,000 英尺（3048 米）时无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 113° F （45° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX3300

高达 10,000 英尺（3048 米）时无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 113° F （45° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX3400

高达 10,000 英尺（3048 米）时无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 113° F （45° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX4100

高达 5,000 英尺（1524 米）的高度无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 113° F （45° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX4200

高达 10,000 英尺（3048 米）时无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 113° F （45° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX4300

EX4300 交换机（EX4300-48MP 型号除外）— 高达 10,000 英尺（3048 米）无性能降级

EX4300-48MP 型号— 在高达 6000 英尺（1829 米）的高度无性能降级

EX4300 交换机（EX4300-48MP 型号除外）— 确保在相对湿度范围内 10% 至 85%（非冷凝）正常运行

EX4300-48MP 型号— 确保在相对湿度范围 5% 至 90%（非冷凝）内正常运行

确保在 32° F （0° C） 至 113° F （45° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX4400

高达 6,000 英尺（1829 米）时无性能降级

确保在相对湿度范围 10% 至 90%（非冷凝）内正常运行

确保在 32° F （0° C） 至 113° F （45° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX4500

高达 10,000 英尺（3048 米）时无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 113° F （45° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX4550

高达 10,000 英尺（3048 米）时无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

  • EX4550-32F 交换机 — 确保在 32° F （0° C） 至 113° F （45° C） 的温度范围内正常运行

  • EX4550-32T 交换机 — 确保在 32° F 至 104° F （40° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX4600

6,562 英尺（2000 米）无性能降级

确保在 5% 至 90% 的相对湿度范围内正常运行，非冷凝

  • 确保在 5% 至 93% 的相对湿度范围内短期运行，非冷凝

    注意：

    根据 NEBS GR-63-CORE，第 4 版中的定义，短期事件的持续时间最长可达 96 小时，但每年不超过 15 天。

  • 确保在 32° F （0° C） 至 113° F （45° C） 的温度范围内正常运行

  • 集装箱中的非工作储存温度：– 40° F （–40° C） 至 158° F （70° C）

符合 NEBS GR-63-CORE 第 4 版的 4 区地震要求。

EX4650

6,000 英尺（1829 米）无性能降级

确保在相对湿度范围 10% 至 85%（冷凝）内正常运行

确保在 32° F （0° C） 至 104° F （40° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX6210

高达 10,000 英尺（3048 米）时无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 104° F （40° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX8208

高达 10,000 英尺（3048 米）时无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 104° F （40° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX8216

高达 10,000 英尺（3048 米）时无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 104° F （40° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX9204

高达 10,000 英尺（3048 米）时无性能降级

确保在相对湿度范围 5% 至 90%（非冷凝）内正常运行

确保在 32° F （0° C） 至 104° F （40° C） 的温度范围内正常运行

运输容器中的非工作储存温度：– 40° F （–40° C） 至 158° F （70° C）

符合 GR-63 的 4 区地震要求。

EX9208

高达 10,000 英尺（3048 米）时无性能降级

确保在相对湿度范围 5% 至 90%（非冷凝）内正常运行

确保在 32° F （0° C） 至 104° F （40° C） 的温度范围内正常运行

运输容器中的非工作储存温度：– 40° F （–40° C） 至 158° F （70° C）

符合 GR-63 的 4 区地震要求。

EX9214

高达 10,000 英尺（3048 米）时无性能降级

确保在相对湿度范围 5% 至 90%（非冷凝）内正常运行

确保在 32° F （0° C） 至 104° F （40° C） 的温度范围内正常运行

集装箱中的非工作储存温度：– 40° F （–40° C） 至 158° F （70° C）

符合 GR-63 的 4 区地震要求。

EX9251

高达 10,000 英尺（3048 米）时无性能降级

确保在 5% 至 90% 的相对湿度范围内正常运行，非冷凝

确保在 32° F （0° C） 至 104° F （40° C） 的温度范围内正常运行

运输容器中的非工作储存温度：– 40° F （–40° C） 至 158° F （70° C）

符合 Telcordia Technologies Zone 4 抗震要求

XRE200

高达 10,000 英尺（3048 米）时无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 41° F （5° C） 至 104° F （40° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。
注意：

根据国家电气规范 ANSI/NFPA 70 第 110-16、110-17 和 110-18 条的规定，仅在专用机房和设备柜等限制区域安装 EX 系列交换机。

一般网站准则

高效的设备运行需要适当的场地规划和维护。它还需要设备、机架或机柜以及配线间的正确布局。

要为您的设备规划和创建可接受的作环境，并防止由环境引起的设备故障：

  • 保持机箱周围区域没有灰尘和导电材料，例如金属薄片。

  • 遵循规定的气流指南，以确保冷却系统正常运行。确保其他设备的废气不会吹入设备的进气口。

  • 遵循规定的静电放电 （ESD） 预防程序，以防止损坏设备。随着时间的推移，静电放电会导致组件完全或间歇性失效。

  • 将设备安装在安全区域，以便只有授权人员才能访问设备。

现场电气接线指南

表 2 描述了在现场规划电线时必须考虑的因素。

警告：

您必须提供适当接地和屏蔽的环境，并使用电浪涌抑制设备。

AvertissementVous devez établir un environnement protégé et convenablement mis à la terre et utiliser des dispositifs de parasurtension.
表 2：现场电气接线指南

站点接线因子

指引

信号传输限制

如果您的站点遇到以下任何问题，请咨询电涌抑制和屏蔽方面的专家：

  • 由于电线安装不当而导致的射频干扰 （RFI）

  • 当电线超过建议距离或穿过建筑物之间时，雷击造成的损坏

  • 雷击引起的电磁脉冲 （EMP） 会损坏未屏蔽的导体和电子设备

无线电频率干扰

要减少或消除站点布线中的 RFI，请执行以下作：

  • 使用接地导体分布良好的双绞线电缆。

  • 要超过建议的距离，请在适用的情况下，为每个数据信号使用带有一根接地导体的高质量双绞线电缆。

电磁兼容性

如果您的站点容易受到电磁兼容性 （EMC） 问题的影响，尤其是来自闪电或无线电发射器的问题，请寻求专家建议。

强电磁干扰源 （EMI） 可导致：

  • 设备中的信号驱动器和接收器被破坏。

  • 由于电涌通过线路传导到设备中而导致的电气危险。

EX9204 交换机的气流和硬件维护的间隙要求

规划 EX9204 交换机的安装地点时，必须在交换机周围留出足够的间隙。

  • 为使冷却系统正常运行，机箱周围的气流必须不受限制。至少允许 6 英寸。（15.2 cm） 侧冷式开关之间的间隙。允许 2.8 英寸。（7.1 厘米） 机箱侧面与任何不发热的表面（如墙壁）之间的距离。请参阅 图 1。

  • 如果将交换机与其他设备一起安装在机架或机柜上，请确保其他设备的废气不会吹入机箱的进气口。

    相对于机架，气流必须始终从前到后。如果交换机具有从侧面到后的气流，则必须做好准备，以确保来自机架前部的新鲜空气供应到进气口，并且排气从机架后部排出。交换机不得干扰机架中其他系统的冷却。必须在机架中适当使用填充物，以确保加热的废气不会再循环回机架前部。还必须注意电缆周围，以确保在可能导致再循环的情况下不会漏气。

  • 维修人员在卸下和安装硬件组件时，交换机的前后必须有足够的空间。至少 24 英寸。开关前后都需要 （61 cm）。NEBS GR-63 建议您至少允许 30 英寸。（76.2 厘米）在机架前面和 24 英寸。（61.0 厘米）在机架后面。

    图 1 显示了 EX9204 交换机机箱的间隙要求。

    图 1： EX9204 交换机机箱的气流和硬件维护间隙要求 Clearance Requirements for Airflow and Hardware Maintenance for an EX9204 Switch Chassis

机架要求

您可以将设备安装在两柱机架或四柱机架上。

机架要求

指引

机架类型

U 是电子元件工业协会 （ECIA） （http://www.ecianow.org） 定义的标准机架单元。

您可以将设备安装在机架上，该机架提供以 1U（1.75 英寸或 4.45 厘米）为增量的支架孔或孔模式，并满足支撑重量的尺寸和强度要求。

安装支架孔间距

安装支架上的孔间距为 1U（1.75 英寸或 4.45 厘米），因此设备可以安装在提供以该距离间隔的孔的任何机架中。

机架尺寸和强度

确保：

  • 机架符合 19 英寸的尺寸和强度标准。ECIA （http://www.ecianow.org） 定义的机架。

  • 机架导轨的间距足够大，以适应设备机箱的外部尺寸。还要确保前安装支架的外边缘将机箱的宽度扩展到 19 英寸。（48.2 厘米）。

  • 机架足够坚固，可以支撑设备的重量。

  • 导轨和相邻机架的间距为设备和机架周围提供了适当的间隙。

机架与建筑结构的连接

  • 将机架固定在建筑物结构上。

  • 如果您所在的地理位置容易发生地震，请将机架固定在地板上。

  • 将机架固定在天花板支架以及墙壁或地板支架上，以获得最大的稳定性。

机柜要求

您可以将设备安装在包含 19 英寸的机柜中。架。

机柜要求

指引

机柜尺寸和间隙

  • 机柜前门和机柜后壁之间的最小机柜尺寸为 27.7 英寸（70.35 厘米）。建议机柜前门和交换机前面板的最小间隙为 6 英寸，机柜后壁和交换机后面板的最小间隙为 6 英寸。大机柜可改善气流并减少过热的机会。

  • 前安装支架的外边缘将机箱的宽度扩展到 19 英寸。（48.2 厘米）。

机柜气流要求

将设备安装在机柜中时，请确保机柜的通风足以防止过热，如下所示：

  • 确保有足够的冷空气供应来消散一个或多个设备的热输出。

  • 确保机箱的热空气排出物从机柜中排出，而不会再循环到设备中。开放式机柜（没有顶部或门）采用从顶部排出热空气的方式，确保了通过机箱的最佳气流。如果机柜包含顶部或门，则这些元件中的穿孔有助于去除热空气废气。

  • 将设备安装在机柜中，以最大限度地利用机箱一侧有热空气排出的开放空间。

  • 布线并固定所有电缆，以最大限度减少进出机箱的气流阻塞。

  • 确保导轨和相邻机柜的间距使得设备和机柜周围存在适当的间隙。

  • 大于最低要求的机柜可提供更好的气流并减少过热的机会。

EX9200 交换机的接地电缆和接线片规格

为确保正常运行并满足安全和电磁干扰 （EMI） 要求，在为交换机接入电源之前，必须先将 EX9200 交换机接地。您必须使用交换机机箱上的保护接地端子将交换机接地。

警告：

交换机安装在访问受限的位置。它在机箱上有一个单独的保护性接地端子，必须永久接地，才能使机箱充分接地并保护作员免受电气危险。
谨慎：

在开始安装交换机之前，请确保有执照的电工已将适当的接地片连接到您提供的接地电缆上。使用接地线电缆时接线片连接不正确可能会损坏交换机。

EX9200 交换机的接地点规格

为满足安全和电磁干扰 （EMI） 要求并确保正常运行，在接通电源之前，必须将交换机充分接地。要将交流供电和直流供电的交换机接地，您必须将接地电缆接地，然后使用提供的两颗螺钉将其连接到机箱接地点。

机箱后上部设有两个螺纹嵌件（PEM 螺母），用于将交换机接地。接地点适合 UNC 1/4–20 螺钉（美国）。接地点的间距为 0.625 英寸。（15.86 毫米）中心。

注意：

当您将交流供电的交换机的电源插入接地的交流电源插座时，会为其提供额外的接地。

EX9200 交换机的接地电缆接线片规格

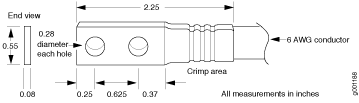

交换机随附的附件盒包括一个连接到接地电缆的电缆接线片（参见 图 2）和两个用于将接地电缆固定到接点的 UNC 1/4–20 螺钉。

图 2：EX9200 交换机 Grounding Lug for an EX9200 Switch的接地接地片
谨慎：

在开始安装交换机之前，有执照的电工必须将电缆接线片连接到您提供的接地和电源线上。接线片连接不正确的电缆可能会损坏交换机。
注意：

直流电源线使用相同的电缆接线片。

EX9200 交换机的接地电缆规格

您提供的接地电缆必须符合 表 3 中的规格。

表 3：接地电缆规格

电缆类型

数量和规格

接地

一根 6 AWG （13.3 mm2），最小 60 °C 电线，或符合当地法规的电线

对于直流供电的 EX9214 交换机，48 VDC 设施必须配备额定值为 40 A （-48 VDC） 或 60 A （-48 VDC） 的断路器，并且接地电缆必须至少为 10 AWG，或符合当地法规。
