EX9204 交换机中的 AC 电源

EX9204 交换机可配置一个、两个或四个 AC 电源。电源连接到中平面，中平面将电源产生的不同输出电压分配给交换机组件，具体取决于它们的电压要求。每个电源都由自己的内部冷却系统冷却。

谨慎：

EX9204 交换机使用 AC 或 DC 电源。不要在交换机中混用 AC 和 DC 电源。交换机最初接通电源时检测到的第一种电源确定交换机允许的电源类型。交换机禁用安装的其他类型的所有电源。如果在交换机工作时安装其他类型的电源，交换机将禁用电源并生成报警。

本主题介绍 EX9204 交换机中的 AC 电源：

AC 电源说明
AC 电源配置

AC 电源说明

EX9204 交换机中的 AC 电源完全冗余，负载分担，是可热插入、可热拔除的现场置换单元（FRU）。

一个 EX9204 交换机中最多可以安装四个 AC 电源。电源安装在机箱后部的插槽 PEM0 到 PEM3 中（从左至右）。

警告：

交换机安装在访问受限的位置。除了电源线的接地插脚外，机箱上还提供了单独的保护性接地端子（尺寸适合 UNC 1/4-20 接地片）。此单独的保护性接地端子必须永久接地。

谨慎：

开始安装交换机之前，请确保持证电工已将合适的接地片连接到您提供的接地电缆上。使用接地片连接不正确的电缆可能会损坏交换机。

每个 AC 电源重约 6.6 lb （2.99 kg），由一个 AC 设备插座、一个 AC 输入开关、一个风扇和用于监控电源状态的 LED 组成。请参阅图 1。

图 1：EX9204 交换机 AC Power Supply for an EX9204 Switch

的 AC 电源

每个电源都有自己的风扇，并通过自己的内部冷却系统冷却。

EX9204 交换机支持 2520 W AC 电源。AC 电源支持低压线路（100–120 VAC）和高压线路（200–240 VAC） AC 电源配置。

每个 AC 电源在电源上都有一个 AC 设备插座，该插座需要专用的 AC 供电设备。建议为每个 AC 电源使用额定值为 16.0 A @ 100 VAC 或 16.0 A @ 200 VAC 断路器的客户场地断路器，或者遵照当地法规的要求。这样，您就可以在不升级电源基础架构的情况下在任何配置中操作交换机。

AC 电源配置

EX9204 交换机支持低压线路（100–120 V） AC 电源配置或高压线路（200–240 V） AC 电源配置。

在低压线路（100–120 V） AC 电源配置中，EX9204 交换机在基本 AC 配置中包含两个 AC 电源，水平分布在机箱后部的插槽 PEM0 和 PEM1 中（从左至右）;或冗余 AC 配置中的四个 AC 电源，位于插槽 PEM0 到 PEM3 中（从左至右）。每个 AC 电源都为交换机中的所有组件供电。

低压线路配置需要至少两个电源，以便在交换机可运行的时间内为最大配置提供充足的电力。当只有两个电源存在时，它们在完全满载系统中几乎均等分担电力，而卸下其中一个电源会干扰交换机的功能。四个 AC 电源提供充足电力冗余;如果一个电源发生故障或被卸下，其余电源将承担全部电气负载，而不会出现任何中断。
在高压线路（200–240 V） AC 电源配置中，EX9204 交换机在基本 AC 配置中包含一个电源，该电源水平分布在插槽 PEM0 中;或冗余 AC 配置中的两个电源，位于插槽 PEM0 和 PEM2 中（从左至右）。在高压线路 AC 电源配置中，每个 AC 电源都为交换机中的所有组件供电。

在高压线路配置中，只要交换机可运行，一个电源可为最大配置提供充足的电力。两个电源提供充足电力冗余;如果一个电源发生故障或被卸下，其余电源将承担全部电气负载，而不会出现任何中断。高压线路配置需要一个电源，第二个电源提供冗余。请参阅 EX9204 交换机的 AC 电源规格。

确保安装足够的电源，以提供交换机中安装的线卡所需的电力。请参阅 EX9200 交换机组件的功率要求，了解交换机中每个组件所需的功率，以及 EX9204 交换机的 AC 电源规格，以了解电源规格，包括电源提供的输出功率。

表 1 显示了功率要求计算示例。要在交换机中安装三个 EX9200-32XS 线卡，所需功率为 2300 W，计算得出如下表所示：

表 1：示例 — 在 EX9204 交换机中安装三个 EX9200-32XS 线卡所需的功率
组件	所需功率
基本系统	410 瓦
1 个 SF 模块	150 瓦
1 个 RE 模块	90 瓦
3 个 EX9200-32XS 线卡	1650 瓦
总	2300 瓦

每个低压线路电源提供的输出功率为 1167 W，而每个高压线路电源提供的输出功率为 2050 W。

从 EX9204 交换机上的 Junos OS 18.4R1 版开始，高压线路电源配置中的增强型 AC PEM 可提供 2400 W 的功率输出。在 18.4R1 之前的 Junos OS 版本中，PEM 提供了 2050 W 的功率输出。

因此，要提供足以支持三个 EX9200-32XS 线卡的充足电力，必须在交换机中至少安装两个低压线路或高压线路电源。

EX9204 交换机的 AC 电源规格

表 2 列出了 EX9204 交换机中使用的 AC 电源的电源规格。

表 2：EX9204 交换机的 AC 电源规格
项目	规格
AC 输入电压	工作范围：低压线路：100–120 VAC 高压线路：200–240 VAC
AC 输入线路频率	50–60 Hz
AC 输入电流额定值	低压线路：16 A 高压线路：15.1 A
AC 输出功率	低压线路：1167 W 高压线路：2050 W

表 3 列出了 EX9200 交换机的 AC 电源系统规格。

表 3：AC 电源系统规格
项目	低压线路	高压线路
冗余	2+2	1+1
每个电源的输出功率（最大值）	1167 瓦	2050 W
每个系统的输出功率（最大值）	2334 瓦	2050 W

EX9204 交换机中的 AC 电源 LED

AC 电源在其面板上有三个 LED。这些 LED 显示有关 AC 电源状态的信息。电源状态也反映在操作员接口上的两个 LED 中。此外，电源故障会触发操作员接口上的主要报警 LED。

表 4 介绍了 EX9204 交换机中 AC 电源上的 LED。

表 4：EX9204 交换机上的 AC 电源 LED
导致	颜色	描述
AC OK	绿色	AC 电源输入在范围内。电源正在正常工作。
	黄色	AC 电源输入低于范围。
	关闭	指示以下某个选项：电源已从 AC 供电设备断开。无 AC 电源输入。
DC OK	绿色	电源生成的 DC 电源输出在正常工作范围内。
DC OK	关闭	电源生成的 DC 电源输出不在正常工作范围内。
PS FAIL	红	电源未正常工作，其输出电压超出规定限制。有关详细信息，请检查 AC OK 和 DC OK LED。
PS FAIL	关闭	电源正在正常工作。

EX9204 交换机的 AC 电源线规格

每个 AC 电源在电源上都有一个 AC 设备插座，该插座需要专用的 AC 供电设备。大多数场地通过主干管道配电，主干管道通向框架安装配电盘，其中一个配电盘可位于可容纳交换机的机架的顶部。AC 电源线将每个电源连接到配电板。

您可以订购可分离式 AC 电源线，每根电源线长约 8 英尺（2.44 米），可为交换机提供 AC 电源。按照国际电工协会（IEC）标准 60320 的说明，线的 C19 设备耦接器端插入 AC 设备插座耦线器中，类型为 C20（直角）。电源线的插头端适合适合您当地标准的电源插座。

表 5 提供了规格，图 2 展示了为每个国家或地区提供的 AC 电源线插头。

表 5：EX9204 交换机的 AC 电源线规格
国家	型号	电气规格	插头类型
澳大利亚	CBL-M-PWR-RA-AU	240 VAC，50 Hz AC	SAA/3/15
中国	CBL-M-PWR-RA-CH	220 VAC，50 Hz AC	CH2-16P
欧洲（丹麦、意大利、瑞士和英国除外）	CBL-M-PWR-RA-EU	220 或 230 VAC，50 Hz AC	CEE 7/7
意大利	CBL-M-PWR-RA-IT	230 VAC，50 Hz AC	CEI 23-16/VII
日本	CBL-PWR-RA-JP15	125 VAC，50 或 60 Hz AC	JIS 8303
日本	CBL-M-PWR-RA-JP	220 VAC，50 或 60 Hz AC	NEMA L6-20P
北美	CBL-PWR-RA-US15	125 VAC，60 Hz AC	NEMA 5-15P
	CBL-PWR-RA-TWLK-US15	125 VAC，60 Hz AC	NEMA L5-15P
	CBL-M-PWR-RA-US	250 VAC，60 Hz AC	NEMA 6-20
	CBL-M-PWR-RA-TWLK-US	250 VAC，60 Hz AC	NEMA L6-20P
英国	CBL-M-PWR-RA-UK	240 VAC，50 Hz AC	BS89/13

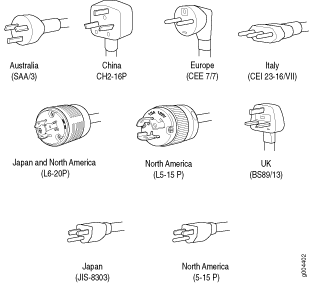

图 2：交流插头类型 AC Plug Types

警告：

交换机的 AC 电源线只能用于交换机，不能用于其他任何用途。

警告：

日文译文：随附的电源电缆仅适用于本产品。不要将电缆用于其他产品。

注意：

在北美洲，AC 电源线的长度不得超过 4.5 米（约合 14.75 英尺），以符合国家电气法规（NEC）第 400-8 （NFPA 75， 5-2.2）和 210-52 部分，以及加拿大电气法规（CEC）第 4-010（3）部分。您可以订购符合要求的 AC 电源线。

警告：

交换机是安装在受限访问位置的可插拔 A 类设备。除了电源线的接地插脚外，机箱上还提供了单独的保护性接地端子（尺寸适合 UNC 1/4-20 接地片）。此单独的保护性接地端子必须永久接地。

谨慎：

电源线不得阻碍交换机组件的接入。建议将所有 AC 电源线电缆穿过交换机随附的电源线托盘。

EX9204 交换机中的 DC 电源

一台 EX9204 交换机随附了两个 DC 电源。电源连接到中平面，中平面将电源产生的不同输出电压分配给交换机组件，具体取决于它们的电压要求。每个电源都由自己的内部冷却系统冷却。

谨慎：

EX9204 交换机使用 AC 或 DC 电源。不要在交换机中混用 AC 和 DC 电源。交换机最初接通电源时检测到的第一种电源确定交换机允许的电源类型。交换机禁用安装的其他类型的所有电源。如果在交换机工作时安装其他类型的电源，交换机将禁用电源并生成报警。

本主题介绍 EX9204 交换机中的 DC 电源：

DC 电源说明
DC 电源配置

DC 电源说明

EX9000 交换机中的 DC 电源是完全冗余的负载分担，是可热插入、可热拔除的现场置换单元（FRU）。

您可在 EX9204 交换机中安装两个 DC 电源。电源安装在机箱后部的插槽 PEM0 和 PEM2 中（从左至右）。

DC 电源重约 6.2 lb （2.81 kg），由一路 DC 输入（–48 VDC 和回路）、一个 70 A （–48 VDC）断路器、一个风扇和用于监控电源状态的 LED 组成。请参阅图 3。

每个 DC 电源都有一个需要专用断路器的 DC 输入（–48 VDC 和回路）。我们建议您为每个供电电源提供 60 A 或 75 A，具体取决于所选 DIP 交换机设置。如果您计划使用 DC 电源运行最大配置的 DC 供电交换机，我们建议您使用最小额定值为 70 A （–48 VDC）的专用客户场地断路器，或者遵照当地法规的要求。

如果计划运行低于最大配置的 DC 供电交换机，我们建议您根据相应的国家电气法规和客户场地内部标准置备断路器，以便为上面指定的电流或额定值至少为系统在 –48 VDC 时发出的连续电流的 125% 的 DC 电源提供适当的保护级别。

图 3：EX9204 交换机 DC Power Supply for an EX9204 Switch

的 DC 电源

DC 电源配置

在 DC 电源配置中，EX9204 交换机附带了两个 DC 电源，位于机箱后部的插槽 PEM0 和 PEM2 中（从左至右）。在交换机可运行的时间内，一个电源可为最大配置提供充足的电力。两个电源提供完全冗余;如果一个电源发生故障或被卸下，冗余电源将接替其运行，而不会出现任何中断。.单个 DC 电源为所有组件供电，第二个 DC 电源提供冗余。请参阅 EX9204 交换机的 DC 电源规格。

注意：

输入为 60 A 时，将输入开关移至 0;输入为 70 A 时，将位置 1 移至 0。

注意：

如果电源安装在机箱中，请勿设置输入模式开关。如果已安装电源，则必须在设置输入模式开关之前将其卸下。

确保安装足够的电源，以提供交换机中安装的线卡所需的电力。请参阅 EX9200 交换机组件的电源要求，了解交换机中每个组件所需的功率，以及 EX9204 交换机的 DC 电源规格，以了解电源规格，包括电源提供的输出功率。

表 6 显示了功率要求计算示例。要在交换机中安装三个 EX9200-32XS 线卡，所需功率为 2300 W，计算得出如下表所示：

表 6：例如：在 EX9204 交换机中安装三个 EX9200-32XS 线卡所需的功率
组件	所需功率
基本系统	410 瓦
1 个 SF 模块	150 瓦
1 个 RE 模块	90 瓦
3 个 EX9200-32XS 线卡	1650 瓦
总	2300 瓦

每个电源提供的输出功率至少为 2400 W。

因此，一个 DC 电源可以提供充足的电力来支持三个 EX9200-32XS 线卡。

EX9204 交换机的 DC 电源规格

表 7 列出了 EX9204 交换机的 DC 电源规格。

表 7：EX9204 交换机的 DC 电源规格
项目	规格
DC 输入电压	工作范围：最低工作范围：–40.5 VDC 额定工作范围：–48 VDC 工作电压范围：–40.5 VDC 到 –72 VDC
最大输入电流	60 A （DIP=0）	70 A （DIP=1）
最大输出功率	2400 瓦	2600 瓦
额定 DC 输入电流	–48 VDC 时为 50 A 正常工作电压	–48 VDC 时为 54.2 A 正常工作电压

表 8 列出了 EX9200 交换机的电源系统规格。

表 8：EX9200 交换机的电源系统规格
项目	规格
冗余	1+1
每个电源的输出功率（最大值）	60 A （DIP=0）	70 A （DIP=1）
每个电源的输出功率（最大值）	2400 瓦	2600 瓦
每个系统的输出功率（最大值）	2400 瓦	2600 瓦

EX9204 交换机中的 DC 电源 LED

DC 电源在其面板上有三个 LED： POWER OK、 BRKR ON 和 INPUT OK LED。电源状态也反映在操作员接口上的两个 LED 中。此外，电源故障会触发操作员接口上的主要报警 LED。

注意：

必须存在主机子系统才能打开 POWER OK LED。

表 9 介绍了 EX9204 交换机中的 DC 电源上的 LED。

表 9：EX9204 交换机中的 DC 电源 LED
导致	颜色	描述
电源 OK	绿色	电源正在正常工作。
	黄色	主输出电压超出范围。
	关闭	电源未正常工作。有关详细信息，请检查 INPUT OK LED。
BRKR ON	绿色	存在 DC 电源输入，且 DC 电源断路器已打开。
BRKR ON	关闭	DC 电源断路器已关闭。
输入 OK	绿色	存在 DC 输入，且连接极性正确。
	黄色	存在 DC 输入，但未在有效的操作范围内或以反向极性连接。
	关闭	电源不存在 DC 输入。

EX9200 交换机组件的功率要求

表 10 列出了 EX9200 交换机不同硬件组件的功率要求。

表 10：EX9200 交换机组件功率要求
组件	典型功率（瓦特）	保留功率（瓦特）
基本系统	EX9204 交换机：410 W EX9208 交换机：560 W EX9214 交换机：1290 W	EX9204 交换机：410 W EX9208 交换机：560 W EX9214 交换机：1670 W
冗余系统	EX9204 交换机：690 W EX9208 交换机：800 W EX9214 交换机：1530 W	EX9204 交换机：690 W EX9208 交换机：800 W EX9214 交换机：1910 W
EX9200-SF 交换机结构模块	150 瓦	150 瓦
EX9200-SF2 交换阵列模块	155 瓦	155 瓦
EX9200-SF3 交换阵列模块	245 瓦	270 瓦
路由引擎模块（RE 模块）	90 瓦	90 瓦
EX9200-2C-8XS 线卡	530 瓦	610 瓦
EX9200-4QS 线卡	408 W	520 瓦
EX9200-6QS 线卡	511 W	607 W
EX9200-MPC 线卡	461 W	534 瓦
EX9200-10XS-MIC	29.8 W	29.8 W
EX9200-20F-MIC	37 W	37 W
EX9200-40T-MIC	41 W	41 W
EX9200-12QS 线卡	465 瓦	545 W
EX9200-15C 线卡	720 瓦	785 W
EX9200-32XS 线卡	550 瓦	610 瓦
EX9200-40T 线卡	206 瓦	239 瓦
EX9200-40F 线卡	219 瓦	239 瓦
EX9200-40F-M 线卡	219 瓦	239 瓦
EX9200-40XS 线卡	465 瓦	545 W
