本页内容


将 EX4650 连接到电源

将 EX4650 交换机接地

在将接地连接到 EX4650 交换机之前，请确保您准备好以下可用的部件和工具：

  • 接地电缆：

    • 14 AWG （1.5 mm²），最小 90° C 电线，或当地法规允许 — 未提供

  • 接地片：

    • Panduit LCD10-10A-L 或同等产品 — 未提供

  • 用于固定接地片的螺钉：

    • 两个 10-32 x .25 英寸。带 #10 分锁垫圈的螺钉 - 未提供

  • 2 号十字 （+） 螺丝刀 - 未提供

  • ESD 接地带 - 未提供

为确保正常运行并满足电磁干扰 （EMI） 要求，必须先将交换机接地，然后再将电源连接到交换机。您必须将交换机安装在访问受限的位置，并确保机箱始终正确接地。

EX4650 交换机的左侧面板上有一个两孔保护接地端子。在任何情况下，请使用此接地连接将机箱接地。对于交流供电系统，您还必须使用交流电源线中的接地线以及双孔接地片连接。该经过测试的系统通过双孔保护接地端子满足或超过所有适用的 EMC 法规要求。

谨慎：

确保有执照的电工已将适当的接地片连接到您提供的接地电缆上。使用接地线电缆时接线片连接不正确可能会损坏交换机。
注意：

仅当前柱和后柱之间的距离为 23 英寸时，才能通过左后支架上的插槽访问与机架前柱齐平安装的 EX4650 交换机上的保护接地端子。（58.5 厘米）至 30.25 英寸（76.8 厘米）。仅当前柱和后柱之间的距离为 25 英寸时，才能通过左后支架上的插槽访问安装在机架前柱凹陷位置的 EX4650 交换机上的保护接地端子。（63.5 厘米）至 32.25 英寸（81.9 厘米）。当您使用适合您地理位置的交流电源线将交换机中的电源插入接地的交流电源插座时，交流供电的交换机将获得额外的接地。

要将 EX4650 接地：

  1. 将接地电缆的一端连接到适当的接地，例如安装交换机的机架。
  2. 将连接到接地电缆的接地片放在保护接地端子上方。保护接地端子位于左侧面板上（见 图 1）。
    图 1：将接地电缆连接到 EX4650 Connect a Grounding Cable to the EX4650
  3. 用螺钉将接地片固定到保护接地端子上。
  4. 修饰接地电缆，并确保它不会接触或阻碍对其他交换机组件的访问。
    警告：

    确保电缆不会悬垂在人们可能绊倒的地方。

将交流电源连接到 EX4650 交换机

确保您有适合您地理位置的电源线，以便将交流电源连接到交换机。

开始将交流电源连接到交换机之前：

  • 确保您已采取必要的预防措施来防止静电放电 （ESD） 损坏（请参阅 防止静电放电损坏）。

  • 确保已将交换机机箱接地。

    谨慎：

    在将电源连接到交换机之前，有执照的电工必须将电缆接线片连接到您提供的接地和电源线上。接线片连接不正确的电缆可能会损坏交换机（例如，导致短路）。

    为满足安全和电磁干扰 （EMI） 要求并确保正常运行，必须先将机箱接地，然后再将其接地。对于需要将单独的接地导体连接到机箱的安装，请使用交换机机箱上的保护性接地端子连接到接地。有关将接地连接到地的说明，请参阅 将接地连接到 EX4650。当您使用适合您地理位置的交流电源线将交换机中的电源插入接地的交流电源插座时，交换机将获得额外的接地。

EX4650 预装了两个 650 W 电源。当第二个电源安装并运行时，每个电源都是一个可热拔除和可热插入的现场可更换部件 （FRU）。您可以在风扇模块旁边的两个插槽中安装备用电源，而无需关闭交换机电源或中断交换机功能。

要将交流电源连接到 EX4650：

  1. 将接地带连接到裸露的手腕和现场 ESD 点。
  2. 确保电源已完全插入机箱中且闩锁牢固。如果只安装一个电源，请确保在第二个电源插槽上安装一个空盖板。
  3. 找到交换机随附的电源线;电源线配有适合您地理位置的插头。
    警告：

    确保电源线不会阻挡对设备组件的访问或悬垂在人们可能被绊倒的地方。
  4. 将每个电源连接到电源。将电源线的耦合器端插入交流电源面板上的交流电源线插座。
  5. 将电源线固定器推到电源线上（参见 图 2）。
    图 2：在 EX4650 中将交流电源线连接到交流电源 Connecting an AC Power Cord to an AC Power Supply in an EX4650
    1
    —

    电源线固定器


  6. 为电源供电后，交换机会立即上电。设备上没有电源开关。
  7. 将电源线插头插入交流电源插座。
  8. 验证每个电源上的交流和直流 LED 是否呈绿色亮起。

    如果琥珀色故障 LED 亮起，请断开电源，然后更换电源。在准备好更换电源之前，请勿卸下电源：电源或空盖板必须安装在交换机中，以确保气流正常。

    谨慎：

    在卸下后一分钟内用空面板或新电源更换故障电源，以防止机箱过热。

将直流电源连接到 EX4650 交换机

开始将直流电源连接到交换机之前：

  • 确保您已采取必要的预防措施来防止静电放电 （ESD） 损坏（请参阅 防止静电放电损坏）。

  • 确保已将交换机机箱接地。

    谨慎：

    在将电源连接到交换机之前，有执照的电工必须将电缆接线片连接到您提供的接地和电源线上。接线片连接不正确的电缆可能会损坏交换机（例如，导致短路）。

    为满足安全和电磁干扰 （EMI） 要求并确保正常运行，必须先将机箱接地，然后再将其接地。对于需要将单独的接地导体连接到机箱的安装，请使用交换机机箱上的保护性接地端子连接到接地。有关将接地连接到地的说明，请参阅 将接地连接到 EX4650。

  • 在机箱中安装电源。

确保您有以下零件和工具可用。此外，接地电缆必须为 14 AWG （2 mm²）、最小 90° C 电线或当地法规允许的接地电缆。

  • 接地电缆的接地片 — 所需的接地片是 Panduit LCD10-10A-L 或同等产品。

  • • 两个带集成垫圈的 M4 六角螺母 — 两个螺母和垫圈用于将接地接线片固定到接地片支架保护接地端子上。附件套件中提供四个螺母。

  • • 7 毫米扳手或带驱动器的套筒，用于连接两个螺母。

EX4650 出厂时配有两个 650 W 电源。当第二个电源安装并运行时，每个电源都是一个可热拔除和可热插入的现场可更换部件 （FRU）。您可以在风扇模块旁边的两个插槽中安装备用电源，而无需关闭交换机电源或中断交换功能。

警告：

直流供电的 EX4650 只能安装在访问受限的位置。
注意：

直流电源的电池回流必须作为隔离直流回流 （DC-I） 连接。

要将直流电源连接到 EX4650：

  1. 将接地带连接到裸露的手腕和现场 ESD 点。
  2. 在连接到电源之前，请验证直流电源线是否正确标记。在典型的配电方案中，如果回波连接到电池厂的机箱接地，您可以使用万用表验证 –48V 和 RTN 直流电缆对机箱接地的电阻：

    • 对机箱接地具有非常低电阻（表示闭路）的电缆为正极 （+），将安装在 V+（返回）直流电源输入端子上。

    • 对机箱接地具有非常高电阻（表示开路）的电缆为负极 （–），将安装在 V-（输入）直流电源输入端子上。

    谨慎：

    您必须确保电源连接保持正确的极性。电源电缆可能标记为 （+） 和 （–） 以指示其极性。直流电源线没有标准的颜色编码。您现场的外部直流电源使用的颜色编码决定了连接到每个电源上直流电源输入端子的电源线上引线的颜色编码。
  3. 在电力电缆周围安装热缩管绝缘层。

    要安装热缩管：

    1. 将管子滑过电缆连接到凸耳筒的部分。确保管子覆盖电线的末端和连接到它的凸耳的枪管。

    2. 用热风枪收缩管道。确保均匀地加热管道的所有侧面，使其在电缆周围紧密收缩。

    图 3 显示了安装热缩管的步骤。

    注意：

    不要使管道过热。

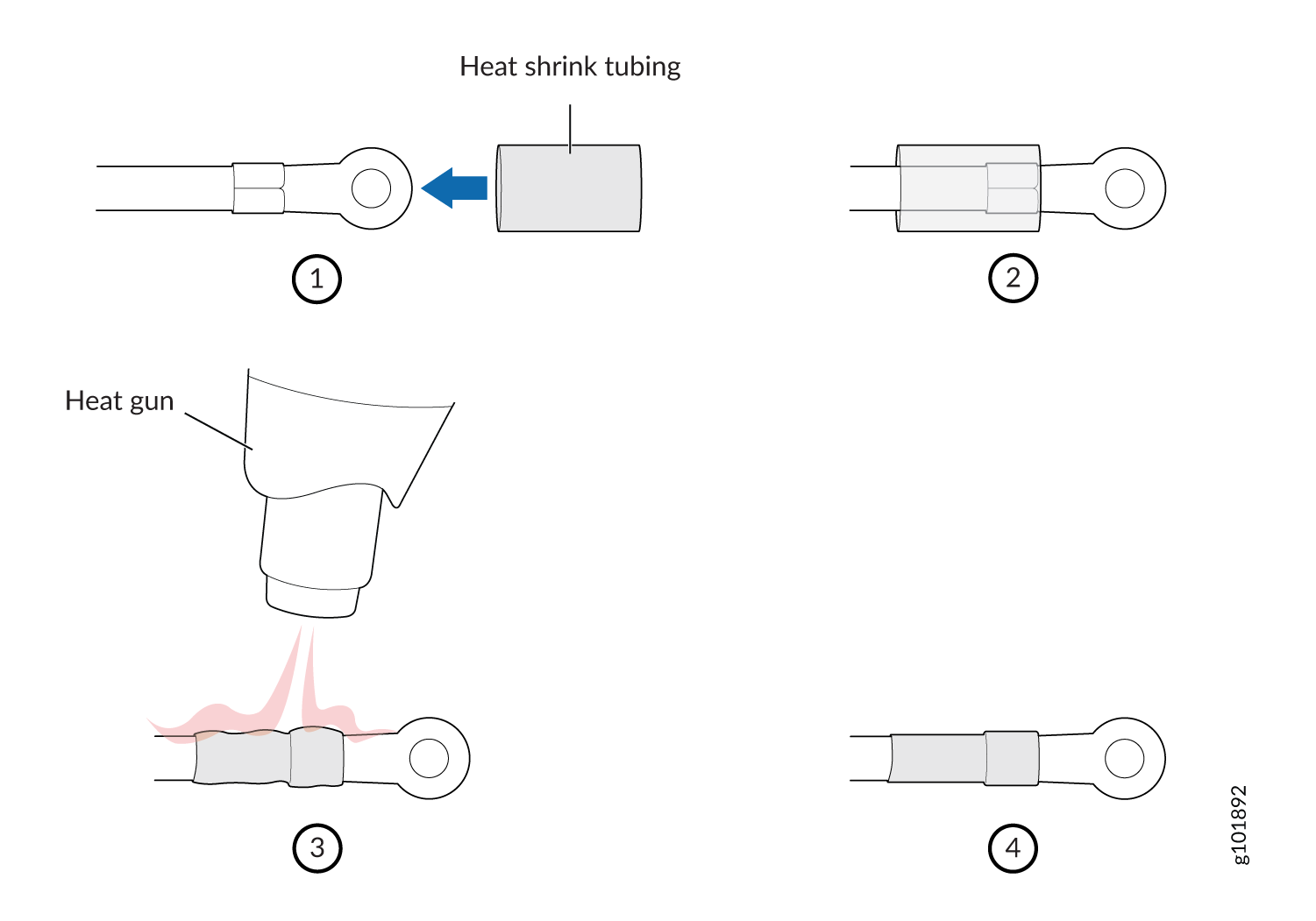

    图 3：如何安装热缩管 How to Install Heat-Shrink Tubing
  4. 确保输入断路器打开，以便直流电源电缆引线两端的电压为 0 V，并且电缆引线在连接直流电源时不会变为活动状态。
    注意：

    V+ 端子称为 +RTN，V– 端子在 直流电源接线顺序警告 和 直流电源电气安全指南中称为 –48 V。
  5. 确保电源已完全插入机箱中。
  6. 拆下接线端子盖。接线端子盖是一块透明塑料，卡入接线端子上方（见 图 4）。
  7. 使用螺丝刀卸下端子上的螺钉。保存螺丝。
    警告：

    确保电源线不会阻挡对设备组件的访问，也不会悬垂在人们可能被绊倒的地方。
  8. 将每个电源连接到电源。使用端子上的螺钉将连接到电缆的环形接线片拧到相应的端子上，将电源电缆固定到电源上（参见图4 和 图 5）。

    EX4650 设计为使用具有单个非冗余馈电输入的直流电源运行。对于源冗余，EX4650 中必须安装两个直流电源;将源 （A） 连接到一个电源，并将源 （B） 连接到第二个电源。此配置为系统提供通常部署的 A/B 源冗余。

    电源的接线端子有四个标有 V+、V+、V– 和 V– 的端子，用于连接标有正极 （+） 和负极 （–） 的直流电源电缆。V+端子和V-端子在内部并流在一起。

    谨慎：

    每个电源和电源之间的连接必须包括一个断路器。

    请勿将两个电源连接到单个电源，因为当两个电源的电压存在任何差异时，这样做可能会导致馈线产生循环电流。
    1. 将正极 （+） DC 电源电缆的环形接线片固定到 DC 电源上的 V+ 端子。
    2. 将负极 （–） DC 电源电缆的环形接线片固定到 DC 电源上的 V– 端子。
    3. 使用螺丝刀拧紧电源端子上的螺丝，直至紧贴。不要拧得过紧;对螺钉施加 5 英寸磅（0.56 牛米）到 6 英寸磅（0.68 牛米）的扭矩。

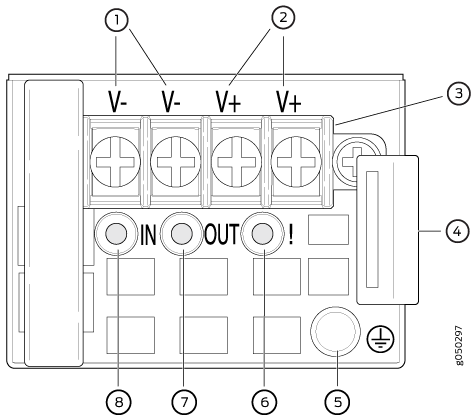

    图 4：EX4650 DC Power Supply Faceplate for an EX4650 的直流电源面板
    1
    —

    分流负输入端子 （+RTN）
    5
    —

    ESD 接点
    阿拉伯数字
    —

    分流正输入端子 （-48V）
    6
    —

    故障 LED
    3
    —

    接线端子
    7
    —

    输出 LED
    4
    —

    顶出杆
    8
    —

    输入 LED
    谨慎：

    V+端子和V-端子在内部并流在一起。同一极性端子可以从同一电源连接在一起，从而在更高功率的机箱中提供额外的电流路径。请勿将端子连接到不同的来源。

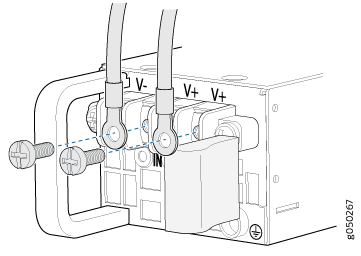

    图 5：将环形接线片固定到 EX4650 直流电源 Securing Ring Lugs to the Terminals on the EX4650 DC Power Supply上的端子上
  9. 更换接线端子盖。
  10. 关闭输入断路器。
    注意：

    为电源供电后，交换机会立即上电。设备上没有电源开关。
  11. 验证电源上的 IN 和 OUT LED 是否呈绿色亮起且亮起。
