在 QFX 虚拟机箱中连接 QFX 系列和 EX 系列交换机

在 QFX 虚拟机箱中连接 QFX 系列和 EX 系列交换机

在 QFX 虚拟机箱中，您最多可将 10 台独立的 QFX5100、QFX3600、QFX3500 和 EX4300 交换机（EX4300-48MP 和 EX4300-48MP-S 交换机除外）连接到一个QFX 系列虚拟机箱，并将互连的交换机作为单个机箱进行管理。与以主干和叶拓扑形式布线的虚拟机箱交换矩阵 （VCF） 不同，QFX 虚拟机箱采用环形拓扑布线。有关虚拟机箱交换矩阵布线示例，请参阅 连接虚拟机箱交换矩阵中的QFX5100设备。

从 Junos 17.3R1 版开始，您还可以在QFX5110虚拟机箱中以线卡角色连接选定型号的 QFX5100。请参阅 在 QFX5110 虚拟机箱中连接 QFX5110 和 QFX5100 成员。

本主题介绍如何将 QFX 系列交换机和 EX4300 交换机连接到 QFX 虚拟机箱。

准备工作

您可以通过将交换机接口配置为 虚拟机箱 端口 （VCP） 来配置 QFX 系列 虚拟机箱。VCP 将交换机连接在一起形成一个虚拟机箱，并负责在虚拟机箱中的成员交换机之间传递所有数据并控制流量。独立 QFX5100 交换机上的所有非通道化 QSFP+ 上行链路接口均可配置为 VCP。QFX5100-96S 交换机上的所有固定 SFP+ 接口也可以配置为 VCP。

使用以下接口创建 VCP：

  • 在QFX5100、非通道化 QSFP+ 上行链路接口上。QFX5100-96S 交换机上的所有固定 SFP+ 接口也都可用。

  • 在 EX4300 交换机上，内置 QSFP+ 端口默认为专用 VCP。在 48 端口 EX4300 交换机（EX4300-48MP 和 EX4300-48MP-S 交换机除外）中，可将 QSFP+ 端口用作网络端口或 VCP。您还可以将 SFP+ 上行链路模块端口配置为 VCP，方法是将这些端口配置为 VCP。

    在 EX4300-48MP 和 EX4300-48MP-S 交换机中，您只能将内置 QSFP+ 端口用作 VCP。您无法将 EX4300-48MP 和 EX4300-48MP-S 交换机上行链路模块上的端口配置为虚拟机箱端口 （VCP）。

  • 在 QFX3500 和 QFX3600 上，支持所有非通道化 QSFP+ 和固定 SFP+ 接口。

最佳实践：

对 VCP 使用 40 千兆 QSFP+ 接口。

将多台交换机连接到一个虚拟机箱的优势包括，可以在网络层更好地管理带宽，简化配置和维护，因为可以将多个设备作为单个设备进行管理，容错能力更高，可用性 （HA） 更高，因为虚拟机箱可以保持活动状态，并且当单个成员交换机发生故障时，网络流量可以重定向至其他成员交换机， 以及更扁平、更简化的第 2 层网络拓扑，可最大限度减少或消除对生成树协议 （STP） 等环路防御协议的需求。

您可以通过将相同的两台交换机之间的多个接口配置到 VCP 中来增加成员交换机之间的 VCP 带宽。当多个 VCP 互连相同的两个成员交换机时，当这些 VCP 位于支持相同速度的接口上时，将自动形成链路聚合组 （LAG） 束。例如，如果在成员交换机之间有两个配置为 VCP 的 40 千兆 QSFP+ 接口，则会形成一个具有两个成员链路且总带宽为 80 Gbps 的 LAG。但是，配置为 VCP 的 10 千兆 SFP+ 和 40 千兆 QSFP+ 接口不能是同一 LAG 的成员。虚拟机箱功能不适用于 QFabric 中的 QFX 设备。

虚拟机箱可以安装在单个机架、多个机架或配线间中。

有效配置

有效配置为：

  • 所有 QFX5100 成员 – 在环形拓扑中，这是虚拟机箱;在主干和叶式拓扑中，这是一个虚拟机箱交换矩阵 （VCF）。有关主干和枝叶的布线示例，请参阅 连接虚拟机箱交换矩阵中的QFX5100设备。

  • 所有QFX3600成员

  • 所有 QFX3500 成员

  • QFX3600和QFX3500成员的混合体

  • QFX5100、QFX3600 和 QFX3500 成员的混合 — 尽可能将 QFX5100 交换机用作主交换机和备份交换机。

  • QFX5100、QFX3600、QFX3500 和 EX4300 成员的混合，EX4300-48MP 和 EX4300-48MP-S 交换机除外。不支持将 EX4300 交换机作为主交换机或备份交换机;尽可能在这些角色中使用QFX5100交换机。

所有 EX4300 成员都被视为一个 EX4300 虚拟机箱（请参阅 了解 EX 系列虚拟机箱）。

如果 QSFP+ 接口不可用于 VCP，则可使用 10 千兆接口。

虚拟机箱的所有成员都必须运行相同的 Junos OS 版本。您可以通过发出 show chassis version CLI 命令来检查版本和版本。

在QFX5100虚拟机箱中布线QFX3500交换机

图 1 是使用 40 千兆 QSFP 端口的首选布线方法。参见图 2，了解使用 10 千兆 SFP+ 端口的替代方法。

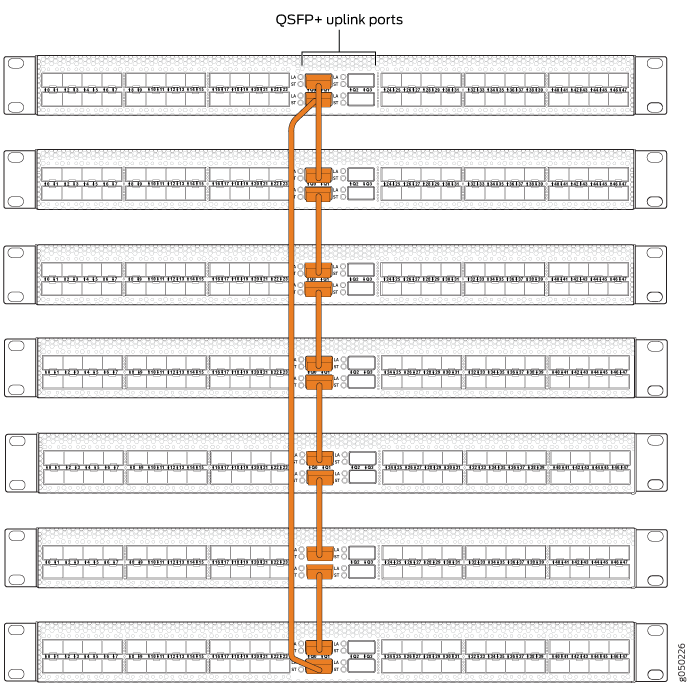

图 1：使用 40G 端口作为 VCP Network switch stack with multiple switches connected via orange cables using QSFP+ uplink ports for unified operation in data centers. 的QFX3500

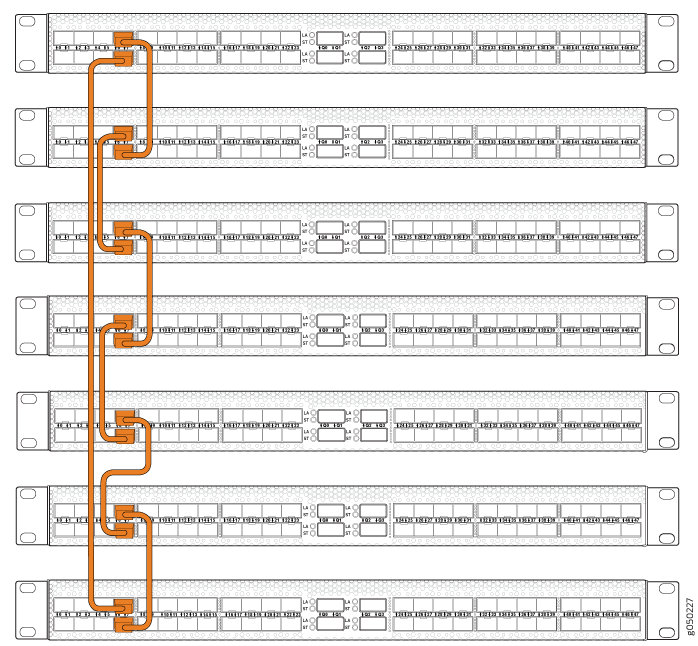

图 2：使用 10G 端口作为 VCP Diagram of network switches in a data center with orange lines showing connections for redundancy or load balancing. 的QFX3500

在 QFX 虚拟机箱中布线QFX3600交换机

有关配置专用QFX3600虚拟机箱的示意图，请参阅 图 3 。

图 3：使用 40G 端口作为 VCP Juniper EX Series network switches daisy-chained with orange stacking cables to function as a single unit. 的QFX3600

为混合 QFX 虚拟机箱布线

混合 QFX 虚拟机箱是环形拓扑中 QFX5100、QFX3500、QFX3600 或 EX4300 交换机（EX4300-48MP 和 EX4300-48MP-S 交换机除外）的混合。始终将QFX5100配置为主设备和备份设备（如果可用）。参见 图 4 ，了解使用 40 千兆 QSFP+ 端口的示例，参见 图 5 ，了解同时使用 40 千兆和 10 千兆 SFP+ 端口的示例。 图 6 显示了 QFX5100-24Q 交换机作为主交换机和备用交换机，它们在环形中连接到QFX3500和QFX3600交换机。

图 4：使用 40G 端口作为 VCP 混合QFX3500和QFX3600 Network diagram with six horizontal units; top four are patch panels, bottom two are Juniper QFX5100 switches. Orange lines show cable connections.
图 5：使用 40G 端口和 10G 端口作为 VCP 混合使用 QFX3500 和 QFX3600 Network cabling diagram showing orange cables connecting network switches and patch panels for data center configuration.
图 6：使用 40G 端口作为 VCP Network diagram with labeled switches connected by orange cables, indicating data flow and network configuration setup. 的 QFX5100 主连接QFX3600和QFX3500
