EX4100 交换机中的冷却系统和气流

EX4100 交换机中的冷却系统由可现场更换的风扇模块和内置风扇组成。气流方向取决于交换机中安装的风扇模块和电源。您可以订购支持从前至后的气流(空气从交换机正面进入)或从后至前气流(空气从交换机背面进入)的 EX4100 交换机。

风扇模块

风扇模块是安装在 EX4100 交换机后面板上的可热拔除和可热插入现场可更换单元 (FRU)。您可以在不关闭交换机电源或中断交换机功能的情况下卸下和更换它们。

EX4100 交换机随附两个风扇模块(1+1 冗余),安装在交换机的后面板上。风扇模块插槽显示数字 01 ,每个插槽旁边都有一个风扇图标。

风扇模块有两种型号,具有不同的气流方向:

  • 从前到后,由 标签 AIR OUT 和橙色手柄指示。从前到后的气流方向意味着冷空气从交换机正面进入,热空气从交换机背面排出。

  • 从后到前,由标签 AIR IN 和蓝色手柄指示。从后到前的气流方向意味着冷空气从交换机背面进入,热空气从前部排出。

图1 显示了AFO风扇模块的后面板。

图2 显示了AFI风扇模块的后面板。

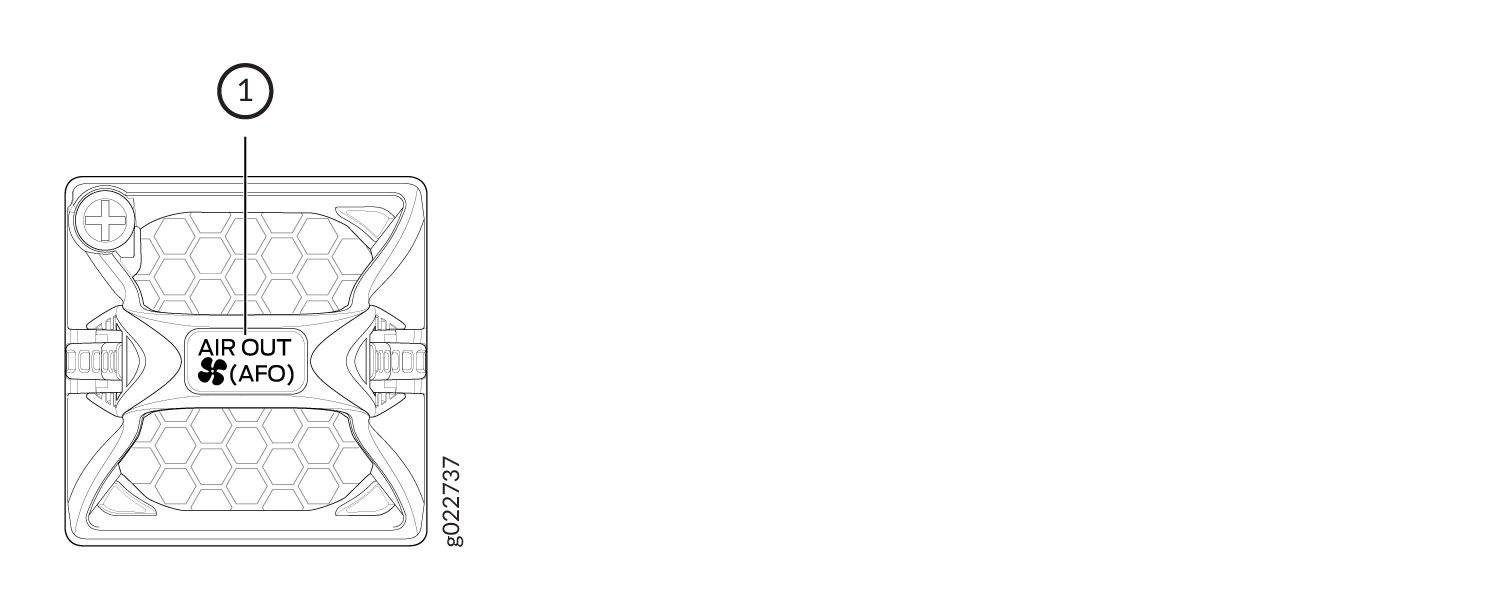

图1:AFO风扇模块 Rear Panel of an AFO Fan Module的后面板
1

气流流出标签: 出风 (AFO)

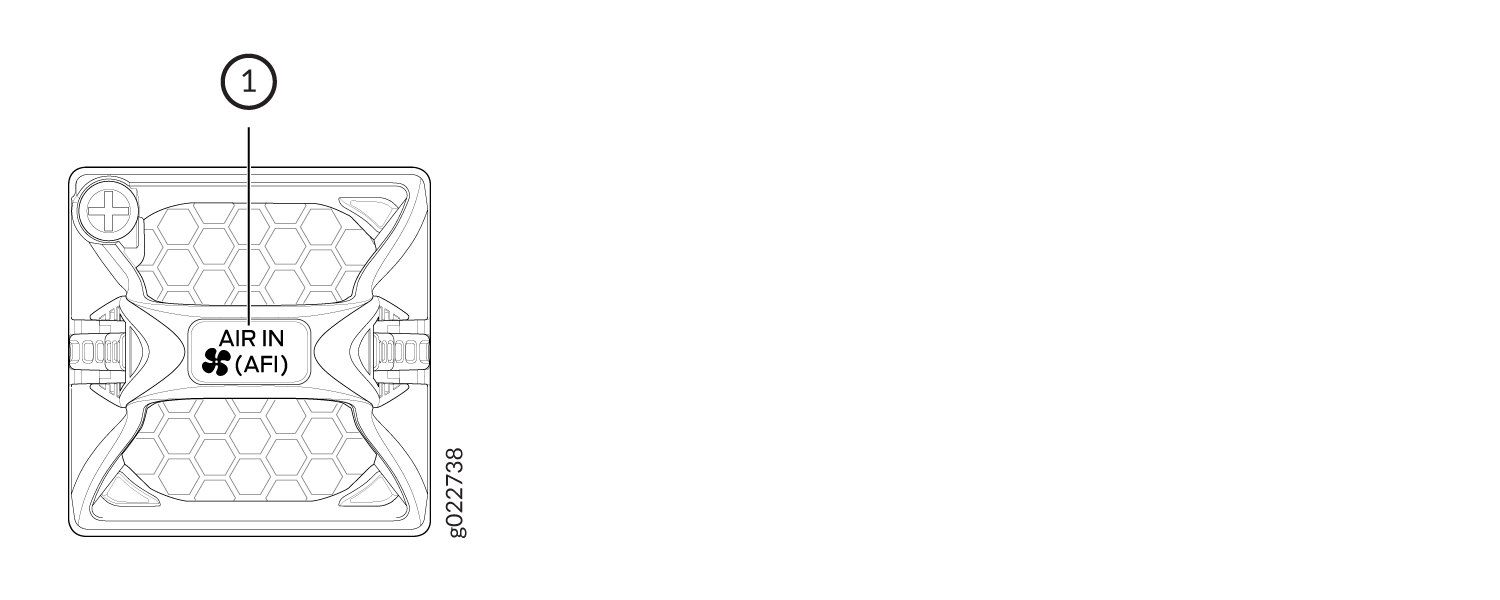

图2:AFI风扇模块 Rear Panel of an AFI Fan Module的后面板
1

气流流入标签: 空气流入 (AFI)


注意:

必须安装所有风扇模块才能使交换机发挥最佳功能。

如果在更换风扇模块时交换机正常运行,则一次只能卸下一个风扇模块。更换风扇模块时,交换机将继续运行 60 秒,且不会热关机。

EX4100 交换机型号中的气流方向

表 1 显示了出厂时 EX4100 型号的气流方向。

表 1: EX4100 交换机型号中的气流方向

型号

风扇模块和电源

气流方向

  • EX4100-48P
  • EX4100-24P
  • EX4100-48MP

  • EX4100-24MP

  • EX4100-48T
  • EX4100-24T

该交换机随附两个风扇模块和一个交流电源,每个模块都带有 AIR OUT 标签和一个橙色手柄。

从前到后 — 用于冷却机箱的冷空气从机箱前面板上的通风口进入,热空气通过机箱后面板上的通风口排出。

  • EX4100-48T-DC

  • EX4100-24T-DC

该交换机随附两个风扇模块和一个直流电源,每个模块都有一个 AIR OUT 标签和一个橙色手柄。

从前到后 — 用于冷却机箱的冷空气从机箱前面板上的通风口进入,热空气通过机箱后面板上的通风口排出。

EX4100-48T-AFI

交换机随附两个风扇模块和一个交流电源,每个模块都有一个 AIR IN 标签和一个蓝色手柄。

从后到前 — 用于冷却机箱的冷空气从机箱后面板上的通风口进入,热空气通过机箱前面板上的通风口排出。

谨慎:

不要混合:

  • 同一机箱中具有不同气流方向的电源。

  • 同一机箱中具有不同气流方向的风扇模块。

  • 同一机箱中具有不同气流方向的电源和风扇模块。

如果安装具有不同气流方向的电源或风扇模块,Junos OS 将发出警报。

在正常运行条件下,风扇模块以中等速度运行。机箱中的温度传感器监控机箱内的温度。

如果风扇模块发生故障,或者机箱内的环境温度超过可接受范围,Junos OS 将发出警报。如果机箱内温度超过阈值温度,系统将自动关闭。

具有从前至后气流的 EX4100 交换机

在具有从前至后气流的 EX4100 交换机型号中,空气通过前面板上的通风口进入以冷却机箱。然后,热空气通过后面板上的通风口排出。

注意:

交换机的正面是端口所在的一侧。背面是风扇所在的位置。

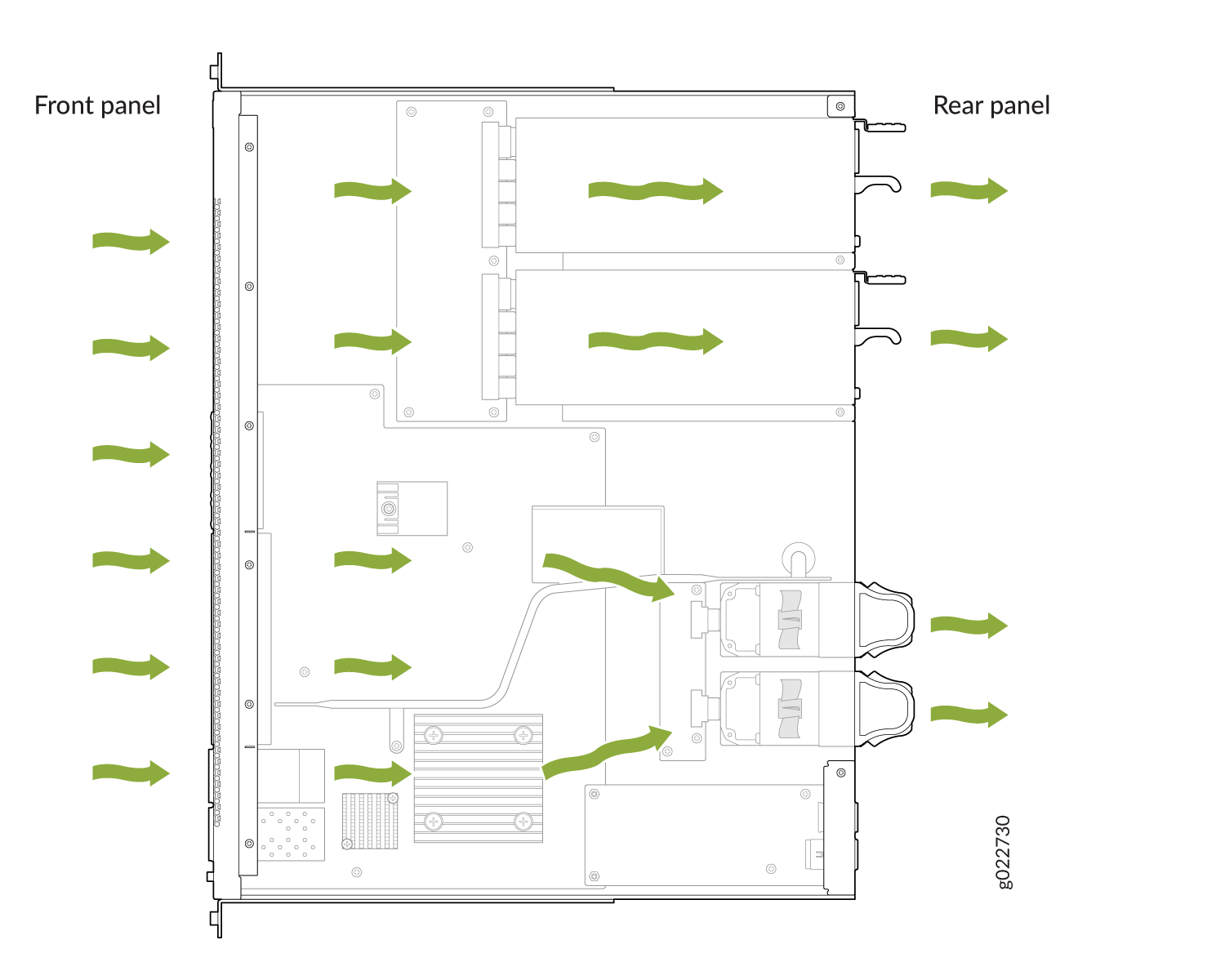

图 3:通过 EX4100-24P 或 EX4100-24T 交换机机箱 Front-to-Back Airflow Through the EX4100-24P or EX4100-24T Switch Chassis的从前到后的气流

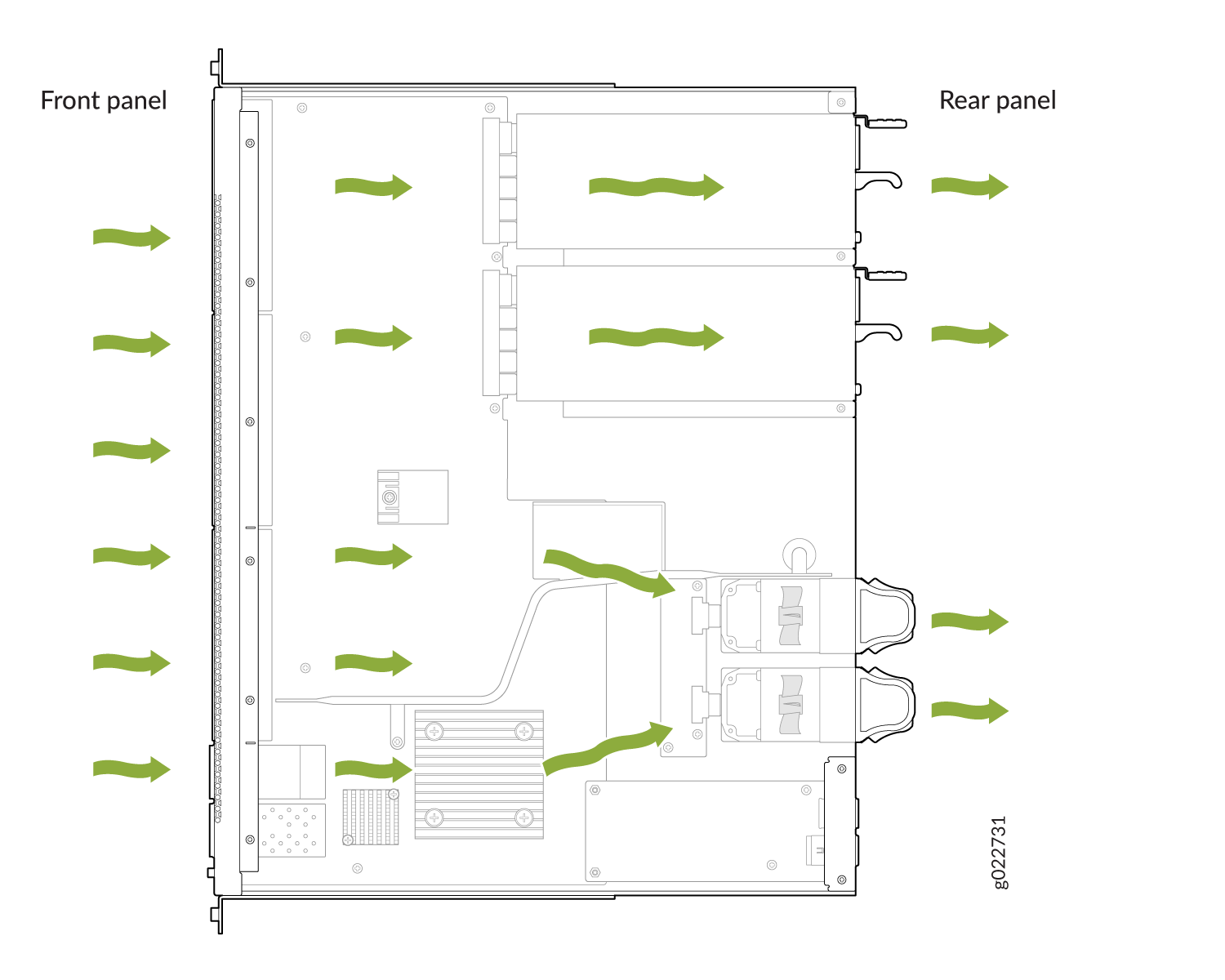

图 4:通过 EX4100-48P 或 EX4100-48T 交换机机箱 Front-to-Back Airflow Through the EX4100-48P or EX4100-48T Switch Chassis的从前至后的气流

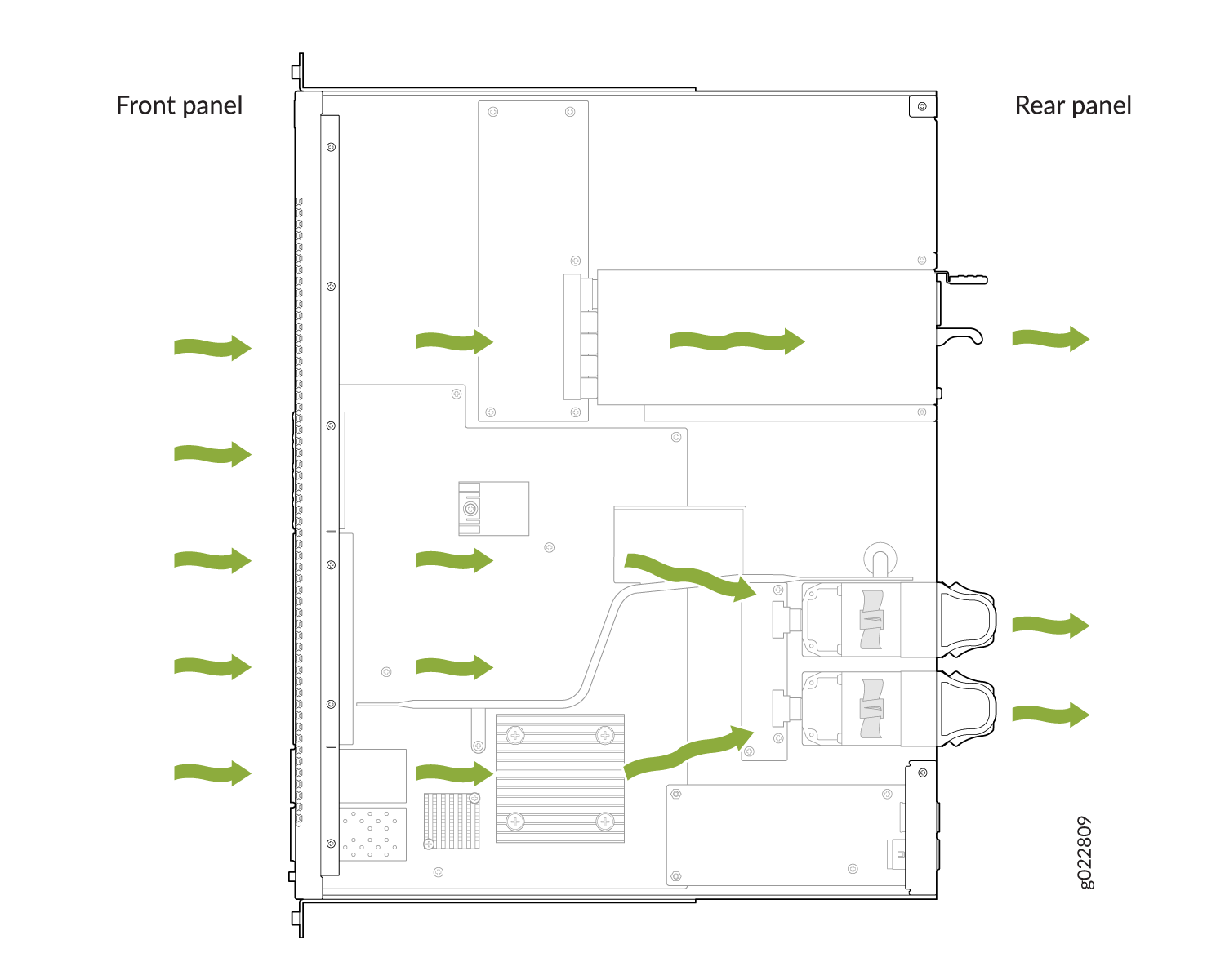

图 5:通过 EX4100-24MP 或 EX4100-48MP 交换机机箱 Front-to-Back Airflow Through the EX4100-24MP or EX4100-48MP Switch Chassis的从前至后的气流

具有从后至前气流的 EX4100 交换机

在具有从后至前气流的 EX4100 交换机型号中,空气通过后面板上的通风口进入以冷却机箱。然后热空气通过前面板上的通风口排出。

注意:

交换机的正面是端口所在的一侧。背面是风扇所在的位置。

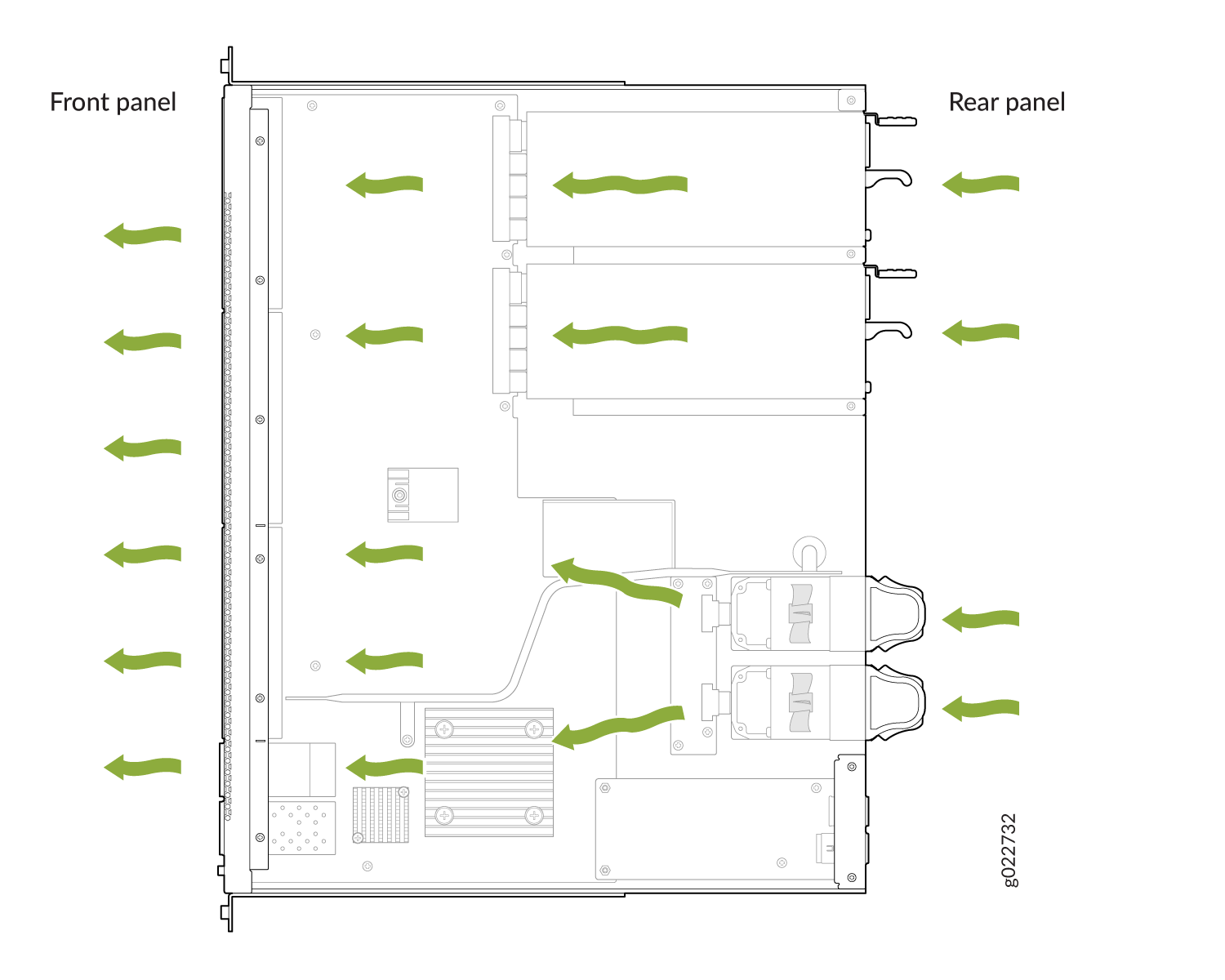

图 6:通过 EX4100-48T-AFI 交换机 Back-to-Front Airflow Through the EX4100-48T-AFI Switch的由后至前气流

在同一机箱中混合具有不同气流方向的组件会妨碍交换机冷却系统的性能,并导致机箱过热。

如何定位交换机

将交换机从前至后气流放置,使风扇模块和电源上的 AIR OUT 标签紧挨着热通道(请参阅 图 7)。

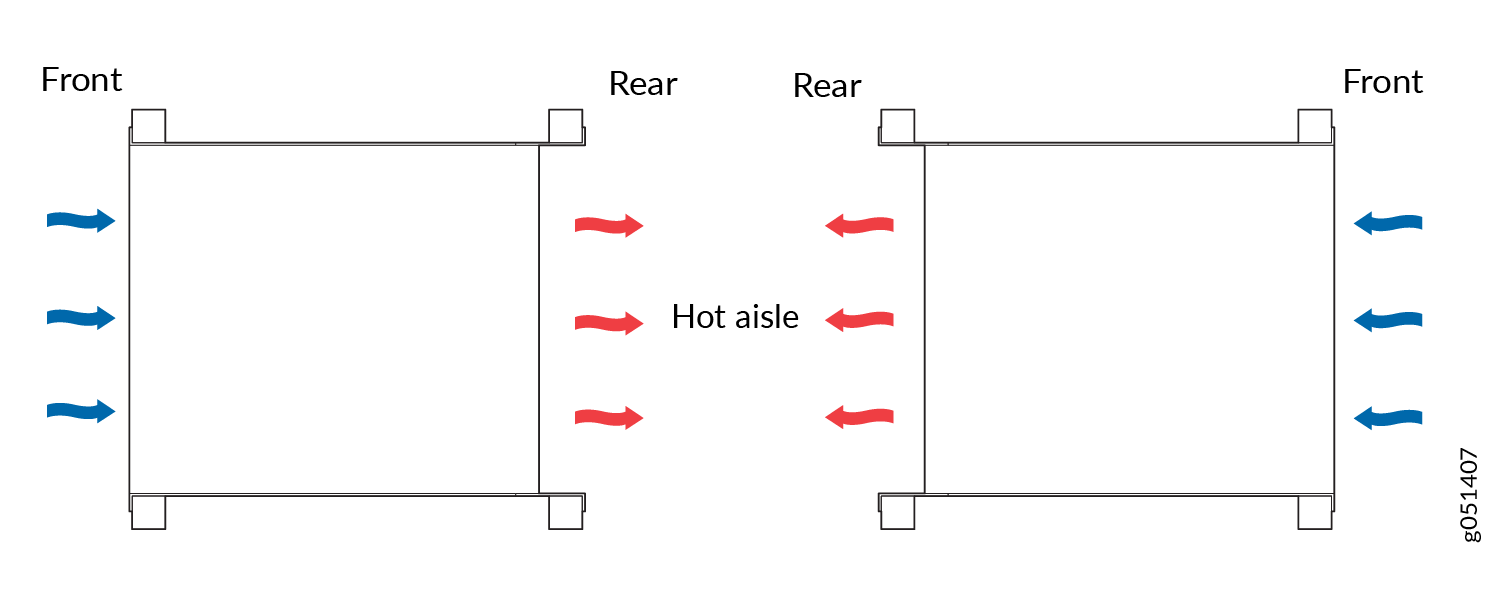

图 7:通过交换机机箱从前到后气流的交换机部署 Deployment of Switches with Front-to-Back Airflow Through the Switch Chassis

将交换机从后至前的气流放置,使风扇模块和电源上的 AIR IN 标签紧挨着冷通道(请参阅 图 8)。

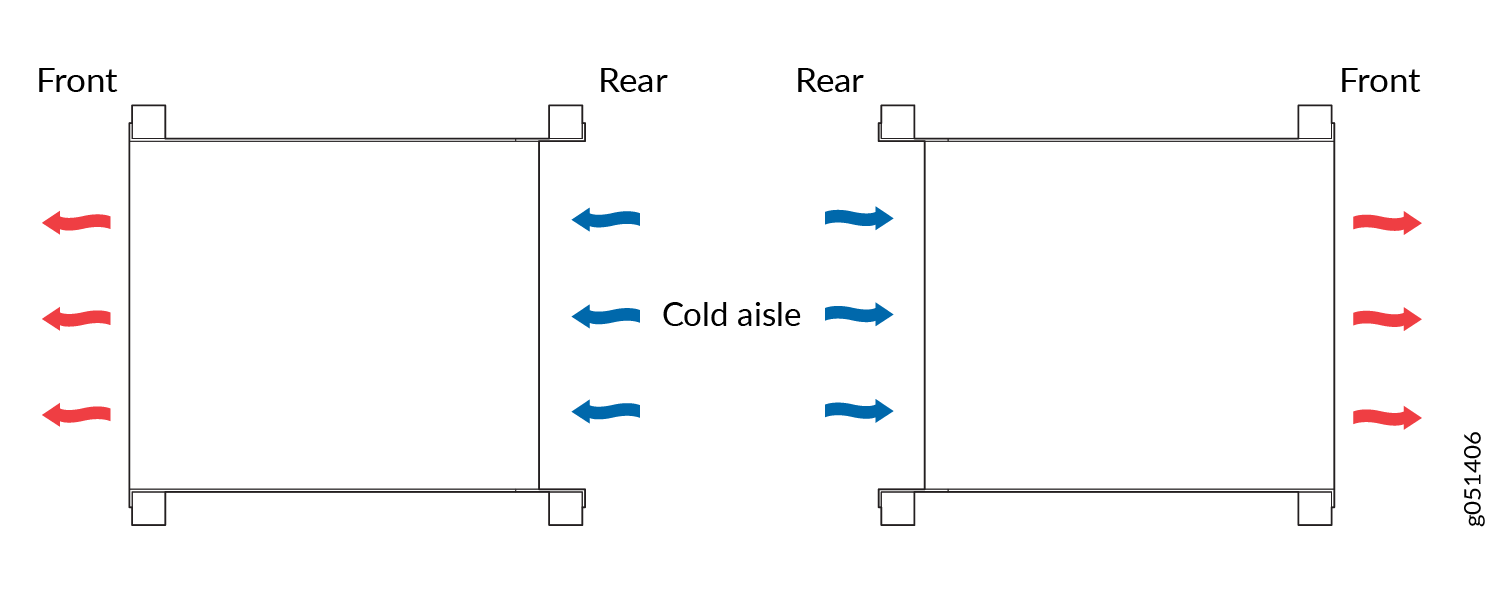

图 8:通过交换机机箱 Deployment of Switches with Back-to-Front Airflow Through the Switch Chassis从后至前气流的交换机部署

风扇模块状态

每个风扇模块上都有一个状态 LED,用于指示风扇模块的状态。 表 2 说明了 LED。

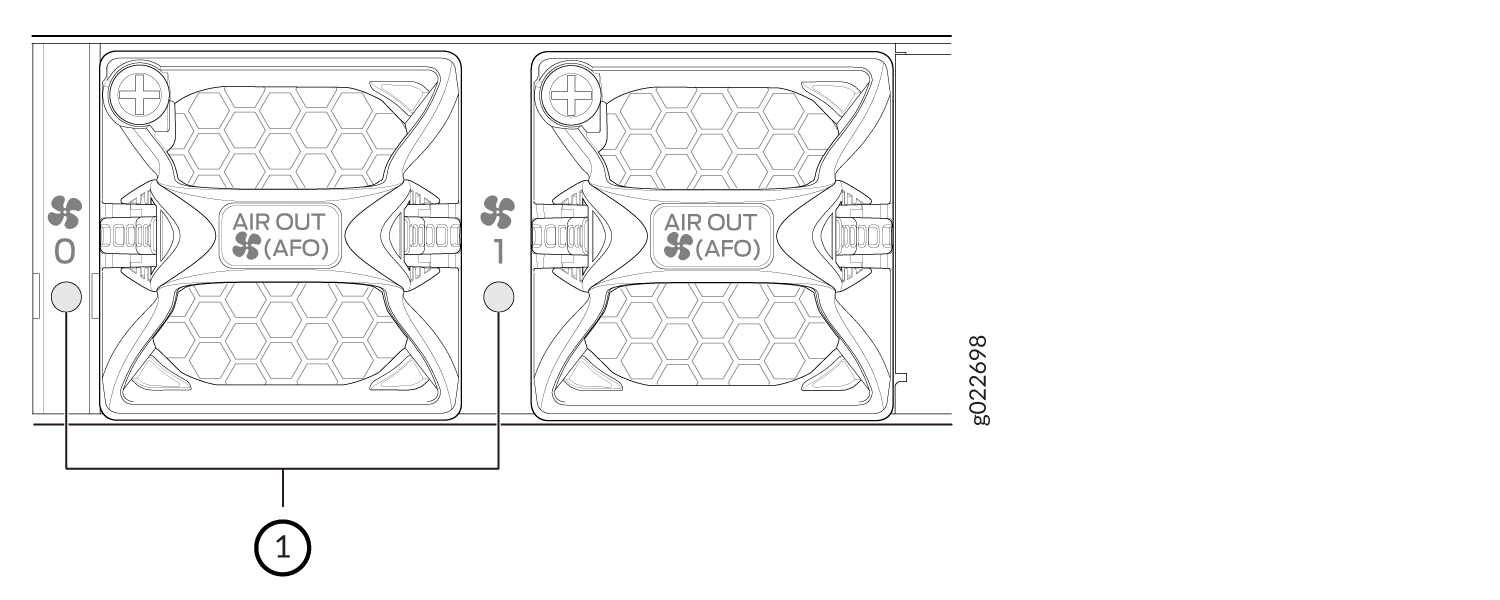

图9:风扇模块状态指示灯 Fan Module Status LED
1

风扇模块状态 LED


表 2:风扇模块状态 LED

描述

绿

风扇模块工作正常。

未点燃的

指示下列项之一:

  • 未安装风扇模块。

  • 风扇模块无法正常工作。

  • 风扇模块的气流方向与其他组件的气流方向不匹配。
