EX4100-H 电源系统

本主题详细介绍了 EX4100-H 交换机的电源系统 （PSU） 及其规格。

EX4100-H 交换机中的交流电源设备

EX4100-H-12MP 使用 340 W 交流和 340 W DC 外部无风扇电源单元 （PSU）。您最多可以将两个 PSU 连接到交换机。

注意：

该器件设计用于支持过电压 II （OVC II）。如果设备承受大于 OVC II 的瞬态电压，则需要额外的外部保护。根据当地法规，确保您用于此外部保护的组件符合 IEC 61643/UL 1449 标准。
注意：

EX4100-H 交换机专为污染等级 II 而设计

您可以将 EX4100-H-12MP 交换机连接到以下任一设备：

  • 一台外部 340 W 交流 PSU
  • 一台外部 340 W 直流 PSU
  • 两个外部 340 W 交流 PSU
  • 两个外部 340 W 直流 PSU
  • 一个外部 340 W 交流 PSU 和一个外部 340 W 直流 PSU

EX4100-H-24F 交换机的交流 PSU 是 FRU PSU。

交流电源单元的特性

  • EX4100-H-12MP 使用外部 340 W 交流 PSU。

  • EX4100-H-24F 使用 FRU 90 W 交流 PSU。

请参阅 EX4100-H 电源系统 以检查 EX4100-H 型号及其各自的外部 PSU 或 FRU PSU。

图 1：EX4100-H-12MP 的 340 W 外部交流电源单元

340 W External AC PSU for EX4100-H-12MP
图 2：EX4100-H-12MP 的 340 W 交流和直流 PSU 的组件 Components of the 340 W AC and DC PSU for EX4100-H-12MP
1
—

PSU电源输出端子
3
—

PSU 接地点
阿拉伯数字
—

电源单元 LED
4
—

PSU电源输入端子

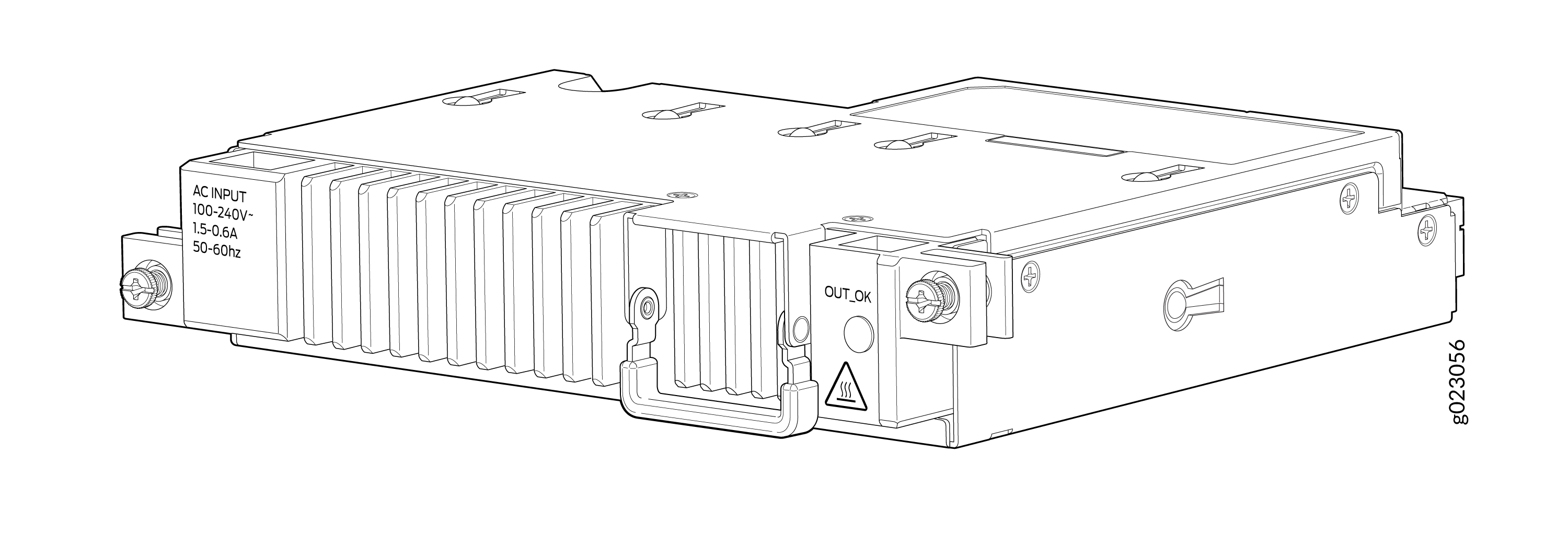

图 3：用于 EX4100-H-24F 交换机 90 W FRU AC PSU for EX4100-H-24F Switches的 90 W FRU AC PSU

表 1 列出了 EX4100-H-12MP 交换机中使用的 340 W 交流外部 PSU 的详细信息。请参阅 图 7 了解外部 PSU LED 的颜色和状态。

表 1：EX4100-H-12MP 交换机中外部 340 W AC PSU 的详细信息

详

340 W 交流电源单元

型号

  • JPSU-H-340W-E-AC

交流电器入口

注意：

每个交流电器插座都需要专用的交流电源。

数

1

类型

接线端子

电源状态 LED 指示灯（OUT_OK）

一个双色 LED（绿色和琥珀色）
表 2：EX4100-H-24F 交换机中的 FRU 90 W AC PSU 详细信息

详

90 W 交流电源单元

型号

  • JPSU-H-90W-AC

电源状态 LED 指示灯（OUT_OK）

一个双色 LED（绿色和琥珀色）

交流电源单元的规格

  • 表 3 提供了 340 W 交流 PSU 的 PSU 规格。

表 3： EX4100-H-12MP 中使用的外部 340W 交流 PSU 规格

项目

规范

输入电压范围和频率

100-240 V，50-60 HZ

输出功率

340 瓦
表 4： EX4100-H-24F 交换机中使用的 FRU 90 W 交流 PSU 规格

项目

规范

输入电压范围和频率

100-240 V，50-60 HZ

输出功率

90 瓦

PoE 预算规划

表 5 显示了 EX4100-H-12MP 交换机型号的 PoE 预算规划详细信息。

表 5：EX4100-H-12MP 交换机型号的 PoE 预算规划详细信息

型

系统预算

PoE 预算

总预算

电源

EX4100-H-12MP，配备一台电源单元

66 瓦

240 瓦

306 瓦

340 瓦

EX4100-H-12MP，配备两个 PSU

66 瓦

360 瓦

426 瓦

680 瓦

EX4100-H 交换机的交流 PSU 电源线规格

交流电源随附了一根可拆卸的交流电源线。耦合器是定制的凸耳型。电源线的插头端可插入您所在地理位置的标准电源插座。

谨慎：

每个电源随附的交流电源线仅适用于该 PSU，不得用于任何其他用途。
注意：

备用 PSU 的电源线可单独订购。
注意：

在北美，交流电源线的长度不得超过 4.5 米（约 14.75 英尺），以符合国家电气规范 （NEC） 第 400-8 节（NFPA 75、5-2.2） 和 210-52 以及加拿大电气规范 （CEC） 第 4-010（3） 节。交换机随附的电源线符合要求。

表 6 和 表 7 显示了受支持的国家和地区的交流电源线规格。

表 6：EX4100-H-12MP 交换机的外部 340-W AC PSU 的交流电源线规格

国家或地区

电气规格

插头标准

瞻博网络型号

阿根廷

250 VAC，10 A，50 Hz

伊拉姆 2073

CBL-PWR-RGD-RNG-AR

澳大利亚

250 VAC，10 A，50 Hz

AS/NZS 3112

CBL-PWR-RGD-RNG-AU

巴西

250 VAC，10 A，50 Hz

丁腈橡胶 14136 BR/3

CBL-PWR-RGD-RNG-BR

中国

250 VAC，10 A，50 Hz

GB 2099/GB1002

CBL-PWR-RGD-RNG-CH

欧洲（意大利、瑞士和英国除外）

250 VAC，10 A，50 Hz

中东欧（7）VII

CBL-PWR-RGD-RNG-EU

印度

注意：

对于印度，电源线的最低和最高额定温度为 -20 °C 至 +70 °C

250 VAC，10 A，50 Hz

IS1293

CBL-PWR-RGD-RNG-输入

以色列

250 VAC，10 A，50 Hz

SI32 IL/3G

CBL-PWR-RGD-RNG-IL

意大利

250 VAC，10 A，50 Hz

CEI 23-50 I/3G

CBL-PWR-RGD-RNG-IT

日本

125 VAC、12 A、50 Hz 或 60 Hz

JIS C8303/CNS690

CBL-PWR-RGD-RNG-TW

韩国

250 VAC、10 A、50 Hz 或 60 Hz

KSC8305

CBL-PWR-RGD-RNG-KR

北美洲*

125 VAC，13 A，60 Hz

NEMA 5-15P

CBL-PWR-RGD-RNG-美国

125 VAC，15 安，60 Hz

NEMA 5-15P

CBL-PWR-RGD-RNG-美国

南非

250 VAC，10 A，50 Hz

SAN 164/1 ZA/3

CBL-PWR-RGD-RNG-SA

瑞士

250 VAC，10 A，50 Hz

SEV 1011- 12G

CBL-PWR-RGD-RNG-SZ

英国

250 VAC，10 A，50 Hz

BS1363A/SS145

CBL-PWR-RGD-RNG-UK

所有国家/地区

700 毫米，16 AWG，300 V，105 C

那

 CBL-PWR-RGD-SYS
注意：

CBL-PWR-RGD-SYS 是将外部 340 W AC PSU 连接到交换机的互连线的瞻博网络型号。
表 7：EX4100-H-24F 交换机的 90-W FRU PSU 的交流电源线规格

国家或地区

电气规格

插头标准

瞻博网络型号

阿根廷

250 伏交流电，10 安

伊拉姆 2073

CBL-PWR-RGD-ST-AR

澳大利亚/新西兰

250 伏交流电，10 安

AS/NZS 3112

CBL-PWR-RGD-ST-AU

巴西

250 伏交流电，10 安

BR/3-IEC53认证

CBL-PWR-RGD-ST-BR

中国

250 伏交流电，10 安

GB 2099/GB1002

CBL-PWR-RGD-ST-CH

欧洲（意大利、瑞士和英国除外）

250 伏交流电，10 安

中东欧（7）VII

CBL-PWR-RGD-ST-EU

印度

注意：

对于印度，电源线的最低和最高额定温度为 -20 °C 至 +70 °C

250 伏交流电，10 安

3/16-IS694

CBL-PWR-RGD-ST-IN

以色列

250 伏交流电，10 安

SI32 IL/3G

CBL-PWR-RGD-ST-IL

意大利

250 伏交流电，10 安

CEI 23-50 I/3G

CBL-PWR-RGD-ST-IT

日本/台湾

125 伏交流电，13 安

JIS C8303/CNS690

CBL-PWR-RGD-ST-TW

韩国

250 伏交流电，10 安

KSC8305

CBL-PWR-RGD-ST-KR

美国

125 伏交流电，15 安

NEMA 5-15P

CBL-PWR-RGD-ST-US

南非

250 伏交流电，10 安

SAN 164/1 ZA/3

CBL-PWR-RGD-ST-SA

瑞士

250 伏交流电，10 安

SEV 1011- 12G

CBL-PWR-RGD-ST-SZ

英国

250 伏交流电，10 安

BS1363A/SS145

CBL-PWR-RGD-圣-英国

图 4 显示了 表 6 中列出的某些国家或地区的电源线上的插头。

图 4：交流插头类型 AC Plug Types
谨慎：

请勿将交流电源线与 EX4100-H 以外的任何其他产品一起使用。
谨慎：

电源线不得阻挡对交换机组件的访问。

EX4100-H 交换机中的直流 PSU

EX4100-H-12MP 交换机可由外部 340 W 直流 PSU 供电。

EX4100-H-24F 交换机使用 90 W 直流 PSU。

直流电源单元的特性

适用于 EX4100-H-12MP 交换机的直流 PSU 为 340 W 无风扇型号提供。

适用于 EX4100-H-24F 的 FRU 直流 PSU 提供 90 W 无风扇型号。

图 5：EX4100-H-12MP 的 340W 外部直流电源 340-W External DC Power Supply for EX4100-H-12MP
图 6：EX4100-H-24F 的 90-W FRU DC 电源 90-W FRU DC Power Supply for EX4100-H-24F

表 8 列出了 EX4100-H-12MP 交换机中使用的 340 W 直流 PSU 的详细信息。

表 8：EX4100-H-12MP 交换机中使用的外部 340-W DC PSU 详细信息

详

340 W 直流电源单元

型号

  • EX4100-H-12MP-DC-PSU

直流设备入口

注意：

每个直流设备入口都需要专用电源。

数

1

类型

直流输入电源连接器

电源状态 LED 指示灯（OUT_OK）

一个双色 LED（绿色和琥珀色）

表 2列出了 EX4100-H-24F 交换机中使用的 FRU 90 W DC PSU 的详细信息。

表 9：EX4100-H-24F 交换机中的 FRU 90-W 直流 PSU 详细信息

详

90 W 直流电源单元

型号

  • EX4100-H-24F-DC-PSU

电源状态 LED 指示灯（OUT_OK）

一个双色 LED（绿色和琥珀色）

EX4100-H 交换机中使用的直流 PSU 规格

表 10 提供了直流电源的电源规格。

表 10： EX4100-H 交换机中使用的直流 PSU 规格

项目

规范

直流电源单元

直流输入电压和范围

接线端子输入端范围：20.4 VDC 至 72 VDC

直流输入电压标称值：+24V/-48V/-60VDC

EX4100-H-12MP-DC-PSU（外部 340 W），用于 EX4100-H-12MP

直流输入电压和范围

接线端子输入端范围：20.4 VDC 至 72 VDC

直流输入电压标称值：+24V/-48V/-60VDC

EX4100-H-24F 中使用的 EX4100-H-24F-DC-PSU （90 W FRU）
注意：

EX4100-H-12MP 外部 340 W DC PSU 的线规测量值为 12 AWG，额定温度为 90C 或符合国家/地区代码。

EX4100-H 交换机的直流 PSU 电源线规格

表 11 提供了 EX4100-H-12MP 交换机的外部 340-W PSU 的 DC 电源线规格。 表 12 分别提供了 EX4100-H-24F 交换机的 FRU 340-W PSU 和 90-W PSU 的直流电源线规格。

表 11：EX4100-H-12MP 交换机外部 340-W PSU 的直流电源线规格

国家或地区

规格

瞻博网络型号

所有国家/地区

4 米，3 线，12 AWG，-40°C~85°C

CBL-PWR-RGD-DC
表 12：EX4100-H-24F 交换机的 FRU 90-W PSU 的直流电源线规格

国家或地区

规格

瞻博网络型号

所有国家/地区

4 米，3 根电线，12 AWG

CBL-PWR-RGD-ST-DC
谨慎：

请勿将直流电源线与 EX4100-H 以外的任何其他产品一起使用。
谨慎：

电源线不得阻挡对交换机组件的访问。
注意：

EX4100-H-12MP 外部 340 W DC PSU 的线规测量值为 12 AWG。

EX4100-H 交换机中的电源 LED

EX4100-H 交换机的 PSU 有一个 LED，用于指示电源的状态（请参阅 图 7）。

图 7：EX4100-H-12MP 交换机 The LED on the PSU of EX4100-H-12MP Switch PSU 上的 LED
1
—

电源单元 LED

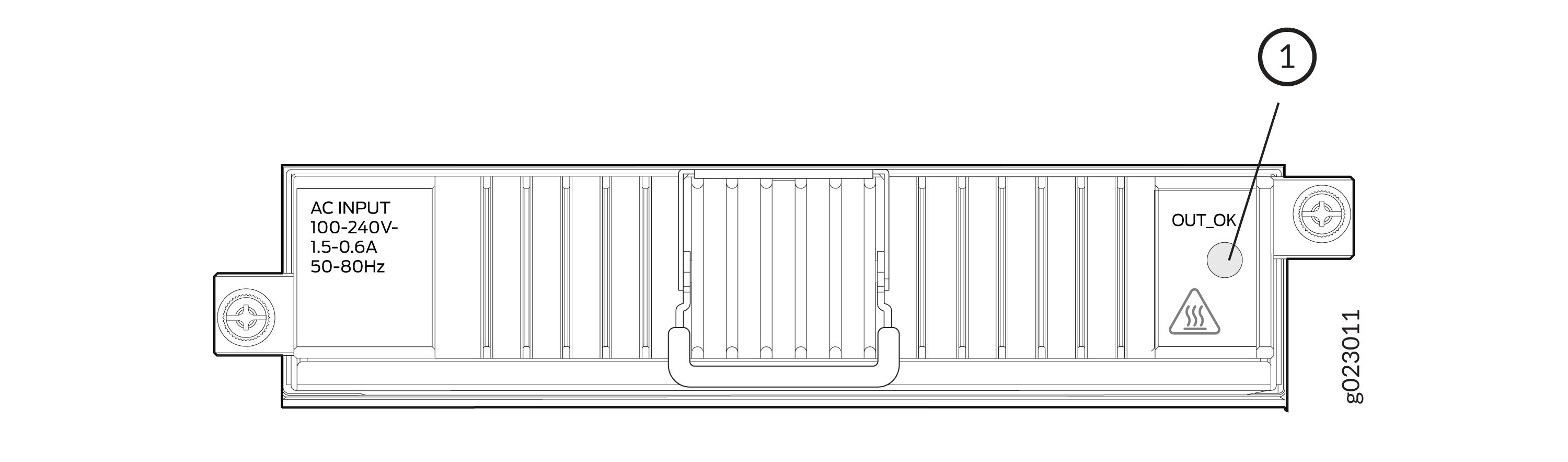

图 8：EX4100-H-24F 交换机交流和直流 PSU 上的 LED 位置
注意：
LED Location on the AC and DC PSUs of EX4100-H-24F Switches
1
—

电源单元 LED



表 13 介绍了外部 340-W AC PSU LED 状态和电源条件。

表 14 介绍了外部 340 W DC PSU LED 状态和电源条件。

表 15 介绍了 FRU 90-W 交流和直流 PSU LED 状态和电源条件。

表 13：EX4100-H-12MP 的 340-W 外部交流电源单元上的电源 LED

LED标签

LED 状态

电源状况

OUT_OK

绿

12V 和 54V 输出正常

琥珀

即使有电源，也指示故障情况。以下是可能的故障代码：

  • 54V 过压保护

  • 54V OTP

  • 54V OCP

  • 12V 过压保护

  • 12V OTP

  • 12V OCP

  • PRI OTP

  • AMB OTP

  • 54V 欠压保护

  • 12V 欠压保护

  • PFC 过压保护 （PFC） 过压保护

关闭

无交流输入
表 14：EX4100-H-12MP 的 340-W 外部直流 PSU 上的电源 LED

LED标签

LED 状态

电源状况

OUT_OK

绿

12V 和 54V 输出正常

琥珀

即使有电源，也指示故障情况。以下是可能的故障代码：

  • 54V 过压保护

  • 54V OTP

  • 54V OCP

  • 12V 过压保护

  • 12V OTP

  • 12V OCP

  • PRI OTP

  • AMB OTP

  • 54V 欠压保护

  • 12V 欠压保护

  • PFC 过压保护 （PFC） 过压保护

关闭

无输入
表 15：EX4100-H-24F 交换机的 FRU 90 W PSU（交流和直流）上的电源 LED

LED标签

LED 状态

电源状况

OUT_OK

绿

54V 输出正常或 12V 输出正常。

琥珀

即使有电源，也指示故障情况。以下是可能的故障代码：

  • 12V 过压保护

  • 12V OTP

  • 12V OCP

  • PRI OTP

  • AMB OTP

关闭

无交流或直流输入
