EX4000 交换机的机箱物理规格

EX4000 交换机机箱是一个刚性钣金结构，用于容纳交换机的所有组件。

表 1：EX4000 交换机型号的物理规格
型号	机箱高度	机箱宽度	机箱深度	机箱重量
EX4000-8P	1.75 英寸（4.44 厘米）	10.39 英寸（26.40 厘米）	24.5 厘米（9.64 英寸）	5.73 磅（2.60 千克）
EX4000-12T	1.75 英寸（4.44 厘米）	10.39 英寸（26.40 厘米）	24.5 厘米（9.64 英寸）	5.07 磅（2.30 千克）
EX4000-12P	1.75 英寸（4.44 厘米）	10.39 英寸（26.40 厘米）	9.99 英寸（25.37 厘米）	7.05 磅（3.2 千克）
EX4000-12MP	1.75 英寸（4.44 厘米）	10.39 英寸（26.40 厘米）	9.99 英寸（25.37 厘米）	6.94 磅（3.2 千克）
EX4000-24P	1.71 英寸（4.34 厘米）	17.36 英寸（44.10 厘米）	10.16 英寸（25.8 厘米）	4.2 千克（9.2 磅）
EX4000-24T	1.71 英寸（4.34 厘米）	17.36 英寸（44.10 厘米）	8.43 英寸（21.40 厘米）	6.3（2.9 千克）
EX4000-24MP	1.71 英寸（4.34 厘米）	17.36 英寸（44.1 厘米）	10.16 英寸（25.80 厘米）	4.1 千克（9.3 磅）
EX4000-48P	1.71 英寸（4.34 厘米）	17.36 英寸（44.10 厘米）	11.97 英寸（30.40 厘米）	10.8 磅（4.9 千克）
EX4000-48T	1.71 英寸（4.34 厘米）	17.36 英寸（44.10 厘米）	10.16 英寸（25.8 厘米）	7.9 磅（3.6 千克）
EX4000-48MP	1.71 英寸（4.34 厘米）	17.36 英寸（44.1 厘米）	11.97 英寸（30.40 厘米）	11.68 磅（5.3 千克）

EX4000 交换机上的机箱状态 LED 指示灯

EX4000 交换机的前面板上有三个机箱状态 LED（标记为 SYS、MST 和 CLD）。

图 1：EX4000 交换机中的机箱状态 LED 指示灯 Diagram of device section with components labeled SYS, MST, CLD, QR code, USB port, circular arrow, numbered ports 0▲, 1▼, 2▲, 3▼, and serial g023143.

Diagram of device section with components labeled SYS, MST, CLD, QR code, USB port, circular arrow, numbered ports 0▲, 1▼, 2▲, 3▼, and serial g023143.

1

—

机箱状态 LED 指示灯

表 2 介绍了 EX4000 交换机上处于独立模式时标记为 SYS 的系统机箱状态 LED。

表 3 介绍了 EX4000 交换机上处于虚拟机箱模式时标记为 SYS 的系统机箱状态 LED。

表 2：独立模式下 EX4000 交换机上的 SYS 机箱状态 LED
LED标签	颜色	状态和描述
系统	绿色闪烁	交换机正在启动。
	绿色常亮	交换机已启动。没有警报。
	琥珀色	轻微报警
	红色	主要报警
	蓝色	短按针孔重置按钮时出现。请参阅恢复到 EX 系列交换机的出厂默认配置或使用针孔重置按钮将交换机归零。
	紫色	长按针孔复位按钮时出现。请参阅恢复到 EX 系列交换机的出厂默认配置或使用针孔重置按钮将交换机归零。

表 3：虚拟机箱模式下 EX4000 交换机上的系统机箱状态 LED 指示灯
LED标签	虚拟机箱成员和 LED 颜色			状态和描述
LED标签	大师	备份	线卡	状态和描述
系统	绿色	绿色	绿色	无警报
	红色或琥珀色	绿色	绿色	主成员上出现警报
	红色或琥珀色	红色或琥珀色	绿色	备份成员上出现报警
	红色或琥珀色	绿色	红色或琥珀色	线卡成员上显示报警

表 4 介绍了交换机处于独立模式时标有 MST 的机箱状态 LED。

表 5 介绍了交换机处于虚拟机箱模式时标记为 MST 的机箱状态 LED。

您可以通过发出作模式命令， show chassis led 通过 CLI 远程查看 LED 的颜色。

表 4：独立模式下 EX4000 交换机上的 MST 机箱状态 LED 指示灯
LED标签	颜色	状态和描述
MST	绿色	在独立交换机中：稳定开启 — 交换机工作正常。关闭 — 交换机已关闭或已停止。

表 5：EX4000 交换机在虚拟机箱模式下的 MST 机箱状态 LED 指示灯
LED标签	虚拟机箱成员	颜色	状态和描述
MST	大师	绿色	绿色常亮 – 主交换机的成员 ID 为 0 单次闪烁，中间穿插 2.5 秒的暂停 – 主交换机的成员 ID 为 1。同样，LED 在暂停前闪烁的次数等于其在 VC 中的 FPC 编号。
	备份	黄色	黄色常亮 — 备用交换机的成员 ID 为 0。单次闪烁，中间穿插 2.5 秒的暂停 – 备份交换机的成员 ID 为 1。同样，LED 在暂停前闪烁的次数等于其在 VC 中的 FPC 编号。
	线卡	白色	白色常亮 — 线卡的成员 ID 为 0。单次闪烁，间插 2.5 秒暂停 — 线卡的成员 ID 为 1。同样，LED 在暂停前闪烁的次数等于其在 VC 中的 FPC 编号。

有关提供交换机云连接状态的 CLD LED 闪烁模式的信息，请参阅云就绪 LED 闪烁模式或请参阅云就绪连接过程以了解云连接的工作原理。

EX4000 交换机管理端口上的 LED 指示灯

管理端口（标记为 MGMT）位于 EX4000-8P、EX4000-12T、EX4000-12P 和 EX4000-12MP 交换机的前面板上，以及 EX4000-24P、EX4000-24T、EX4000-24MP、EX4000-48P、EX4000-48T 和 EX4000-48MP 交换机的后面板上，有两个 LED，用于指示链路活动和端口状态（参见图 2）。

图 2：EX4000 交换机 Diagram of device network ports labeled MGMT for management and CON for console access with numbers 1 and 2 indicating each port.

管理端口上的 LED

1

—

链路活动 LED

2

—

状态 LED 指示灯

表 6 介绍了 LED。

表 6：EX4000 交换机管理端口上的 LED
LED 指示	颜色	状态和描述
链接活动	绿色	稳定运行 — 端口和链路处于活动状态，但未发生任何链路活动。闪烁 — 端口和链路处于活动状态，并且正在发生链路活动。关闭 — 端口未处于活动状态。
状态	绿色	表示速度：稳定运行 — 链路速度为 1000 Mbps。闪烁 — 链路速度为 100 Mbps。关闭 — 链路速度为 10 Mbps。

RJ-45 网络端口、EX4000 交换机上的虚拟机箱端口/上行链路端口上的 LED

EX4000 交换机上的 RJ-45 网络端口和 SFP+ 上行链路端口/虚拟机箱端口都有 LED，可显示链路活动和端口状态。

网络端口上的 LED 指示灯
SFP+ 虚拟机箱/上行链路端口上的 LED 指示灯

网络端口上的 LED 指示灯

本部分中的图显示并描述了以下端口上的 LED：

图 3 显示了 EX4000 交换机上 RJ-45 网络端口上的 LED。表 7 详细介绍了 100 Mbps/1 Gbps/2.5 Gbps 网络/下行链路端口上的链路活动 LED 和链路状态 LED 说明。

图 3：EX4000 交换机上 RJ-45 网络端口上的 LED LEDs on the RJ-45 Network Ports on EX4000 Switches

1

—

链路活动 LED

2

—

状态 LED 指示灯

表 7：10 Mbps/100 Mbps/1 Gbps/2.5 Gbps 网络/下行链路端口上的链路活动 LED 和链路状态 LED 说明
LED 指示	颜色	状态和描述
链接活动	绿色	稳定运行 — 端口和链路处于活动状态，但未发生任何链路活动。闪烁 — 端口和链路处于活动状态，并且正在发生链路活动。关闭 — 端口未处于活动状态。
状态	绿色或琥珀色	SPD 模式下的 LED：关闭 - 10 Mbps。注意：多速率（2.5 Gbps）端口不支持 10 Mbps 速度。绿色闪烁 — 100 Mbps 绿色常亮 - 1000 Mbps 琥珀色常亮 - 2.5 Gbps

SFP+ 虚拟机箱/上行链路端口上的 LED 指示灯

本部分中的图显示并描述了以下端口上的 LED：

图 4 是 EX4000-8P 上 SFP+ 虚拟机箱/上行链路端口上的 LED 如何显示的。

表 8 详细介绍了 1-Gbps/10-Gbps 虚拟机箱/上行链路端口端口上的链路活动 LED 和链路状态 LED 说明。
图 5 显示了 EX4000-12T、EX4000-12P 和 EX4000-12MP 上 SFP+ 虚拟机箱/上行链路端口上的 LED。

表 8 详细介绍了 1-Gbps/10-Gbps 虚拟机箱/上行链路端口端口上的链路活动 LED 和链路状态 LED 说明。
图 6 显示了 EX4000-24P、EX4000-24T、EX4000-48P、EX4000-48T、EX4000-24MP 和 EX4000-48MP 交换机上 SFP+ 虚拟机箱/上行链路端口上的 LED。

表 8 详细介绍了 1-Gbps/10-Gbps 虚拟机箱/上行链路端口端口上的链路活动 LED 和链路状态 LED 说明。

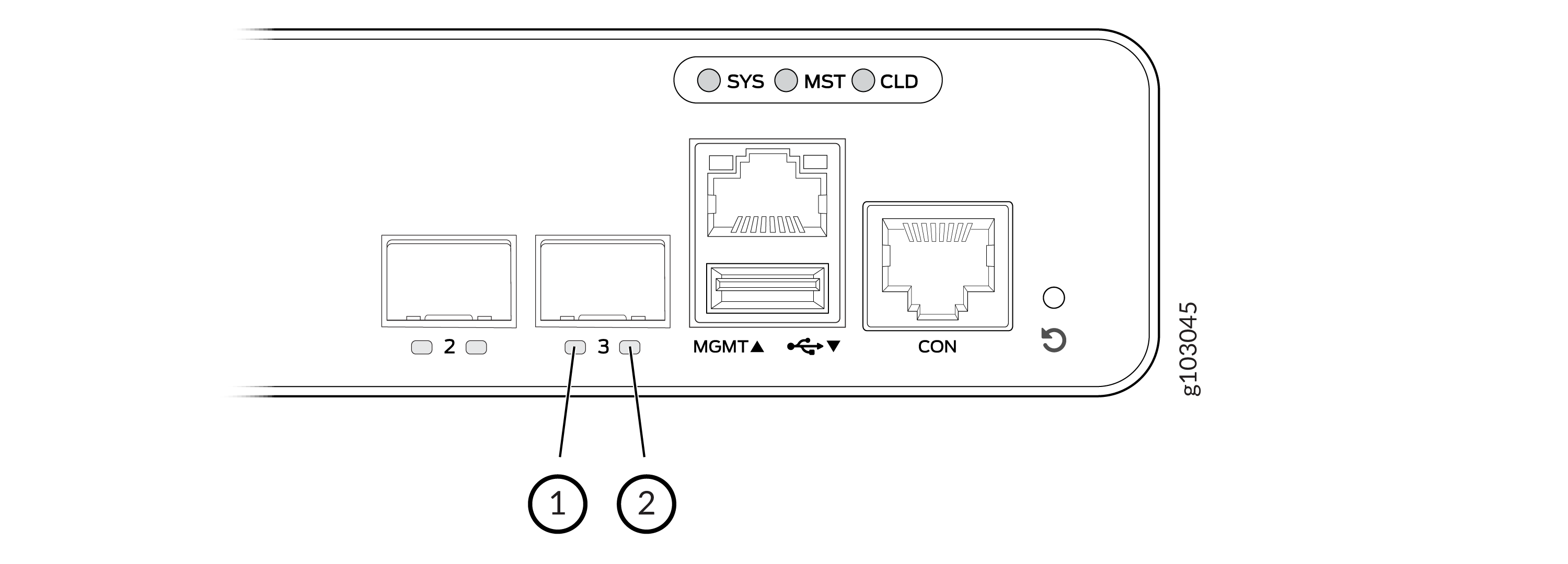

图 4：EX4000-8P 上 SFP+ 虚拟机箱/上行链路端口上的 LED 指示灯 Diagram of a network device back panel with ports labeled 2, 3, MGMT, CON and indicators SYS, MST, CLD. Includes reset button and label g103045.

Diagram of a network device back panel with ports labeled 2, 3, MGMT, CON and indicators SYS, MST, CLD. Includes reset button and label g103045.

图 5：EX4000-12T、EX4000-12P 和 EX4000-12MP 上 SFP+ 虚拟机箱/上行链路端口上的 LED Back panel of a network device with four Ethernet ports labeled 0 to 3, management port MGMT, console port CON, status indicators SYS, MST, CLD, and a reset button symbol.

Back panel of a network device with four Ethernet ports labeled 0 to 3, management port MGMT, console port CON, status indicators SYS, MST, CLD, and a reset button symbol.

图 6：EX4000-24P、EX4000-24T、EX4000-48P、EX4000-48T、EX4000-24MP 和 EX4000-48MP 交换机上 SFP+ 虚拟机箱/上行链路端口上的 LED Diagram of a network switch with Ethernet ports labeled 44, 45, 46, 47, 0, 1, 2, 3, SYS, MST, CLD indicators, QR code, USB port, and serial number g023146.

Diagram of a network switch with Ethernet ports labeled 44, 45, 46, 47, 0, 1, 2, 3, SYS, MST, CLD indicators, QR code, USB port, and serial number g023146.

1

—

链路活动 LED

2

—

状态 LED 指示灯

表 8：1 Gbps/10 Gbps 虚拟机箱/上行链路端口上的链路活动 LED 和链路状态 LED 说明
LED 指示	颜色	状态和描述
链接活动	绿色	稳定运行 — 端口和链路处于活动状态，但未发生任何链路活动。闪烁 — 端口和链路处于活动状态，并且正在发生链路活动。关闭 — 端口未处于活动状态。
状态	绿色	稳定运行 — 10 Gbps 速度。闪烁 - 1-Gbps 速度。关闭 — 端口未处于活动状态
