ACX7509转发引擎板

ACX7509 路由器支持两个 ACX7509-FEB 转发引擎板（FEB）。您需要将 FEB 水平安装在机箱中部，位于前部的灵活 PIC 集中器（FPC）和路由和控制板（RCB）之间，以及后部的风扇托架之间。FEB 是可热拔除和可热插入的现场可更换单元（FRU），从路由器机箱外部不可见。您必须卸下其中一个风扇托架才能查看 FEB。

FEB 接收来自机箱中板的信号，并处理这些信号以进行数据包转发。中板允许任何 FEB 为任何 FPC 传输流量。

ACX7509-FEB 设计采用两个转发 ASIC 进行数据包处理和流量管理。每个转发 ASIC 支持 2.4Tbps 吞吐量。ACX7509-FEB 支持 4.8Tbps 吞吐量，超额订阅高达 6.2Tbps。

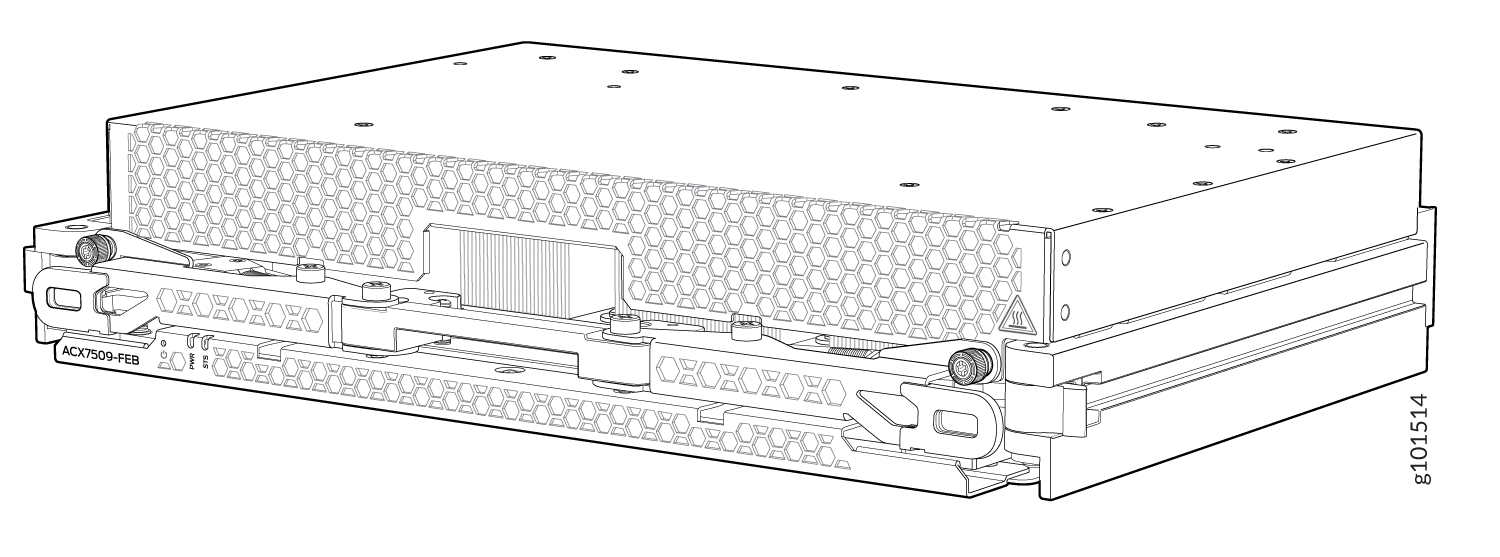

图 1：ACX7509-FEB Field Replaceable Unit labeled ACX7509-FEB for a networking device with honeycomb design for cooling.

表 1：ACX7509-FEB 规格
	规格 ACX7509-FEB
软件版本	Junos OS 演化版 21.4R1
支持的 FPC	JNP-FPC-4CD JNP-FPC-16C型 JNP-FPC-20Y
运行所需的 FEB 数量	ACX7509-BASE系统：一个FEB ACX7509-PREMIUM 系统：两个 FEB
高度	19.7 英寸（50.04 厘米）
宽度	1.8 英寸（4.57 厘米）
深度	10.4 英寸（26.42 厘米）
重量	14.8 磅（6.71 千克）
电源要求	在 25°C 时负载为 50%（典型值）时 - 356W 100% 负载时 55°C（最大）- 468W

ACX7509-FEB LED 指示灯

转发引擎板（FEB）有两个状态 LED。请参阅图 2。

图 2：FEB LED Diagram of ACX7509-FEB front panel showing LEDs labeled C for control, PWR for power, and STS for device status.

1 — “联机/脱机”按钮	3 — STSFEB 状态 LED 指示灯
阿拉伯数字 — PWR 状态 LED 指示灯

表 2 介绍了 FEB LED 和 Online/Off 按钮的功能。

表 2：FEB LED 和联机/离线按钮
标签	颜色	状态	说明
压水堆（电源）	绿	稳定开启	FEB 正在接收电源。
	黄色	稳定开启	FEB 正在通电，但发生了电源故障。
	黑暗	关闭	FEB 处于离线状态或未通电。
STS（状态）	绿	稳定开启	FEB 处于在线状态并正常运行。
	绿	闪烁	FEB 正在启动或脱机。
	黄色	稳定开启	FEB 已失败。
	黑暗	关闭	FEB 处于脱机状态。
“联机/脱机”按钮	-	-	您可以使用此按钮打开/关闭 FPC 的电源。
