ACX7024 和ACX7024X 机箱
ACX7024 和ACX7024X 路由器管理面板

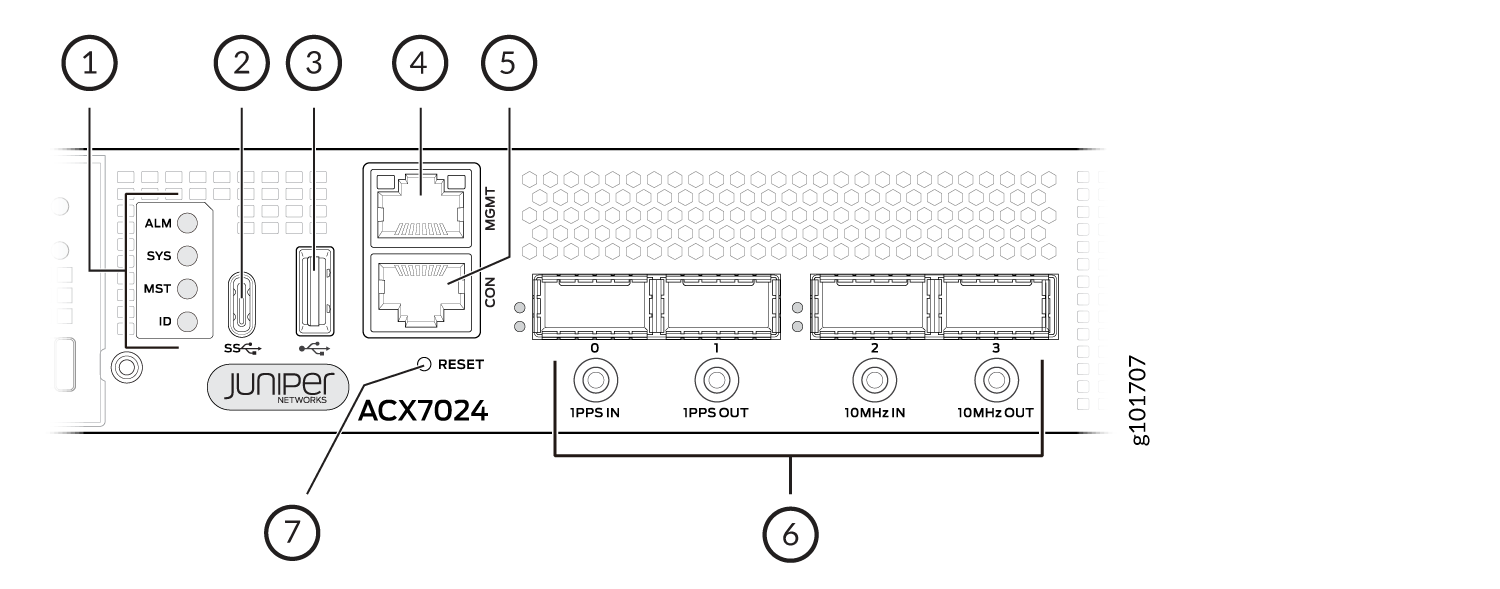

ACX7024 和 ACX7024X 路由器上的管理面板与接口端口一起位于路由器前面。 图 1 显示了ACX7024 和ACX7024X 路由器上的管理面板组件。
![Management Panel Components on ACX7024 and ACX7024X Routers](/documentation/us/en/hardware/acx7024/images/g101707.png)
1
—
状态指示灯 |
5
—
控制台 (CON) 端口 |
2
—
USB C 型端口 |
6
—
1 PPS 和 10 MHz GPS SMB 连接器端口 |
3
—
USB A 型端口 |
7
—
“重置”(RESET) 按钮 |
4
—
管理 (MGMT) 端口 |
ACX7024和 ACX7024X 路由器上的管理面板显示路由器产品编号,它由以下组件组成:
-
状态 LED - ALM、SYS、MST 和 ID LED。
-
用于支持外部 GNSS 加密狗的 USB Type-C 端口。 ACX7024 和 ACX7024X 路由器支持古野 TB-1 外部 GNSS 接收器。要了解如何将 ACX7024 或 ACX7024X 路由器连接到古野 TB-1 GNSS 接收器,请参阅 ACX7024使用外部 GNSS 接收器的 Grand Master 时钟支持。
-
用于映像更新的 USB A 型端口。
-
管理 (MGMT) 端口 — 10/100/1000BASE-T 端口,使用 RJ-45 连接器连接到管理设备以进行带外管理。
-
支持 1-PPS 和 10-MHz 计时设备的 SMB 连接器端口。
-
控制台 (CON) 端口 — 使用 RJ-45 连接器连接到控制台管理设备。此外,您可以将 CON 端口用作 GPS 时间 (TOD) 端口。要同时连接到控制台和 TOD 设备,必须使用分支电缆。
注意:如果使用分支电缆同时连接到控制台和 TOD 设备,请确保尚未在层次结构级别配置
log-out-on-disconnect
[edit system ports console]
语句。 -
重置 (RESET) 按钮以重置路由器。
ACX7024 和 ACX7024X 路由器上的管理端口 LED

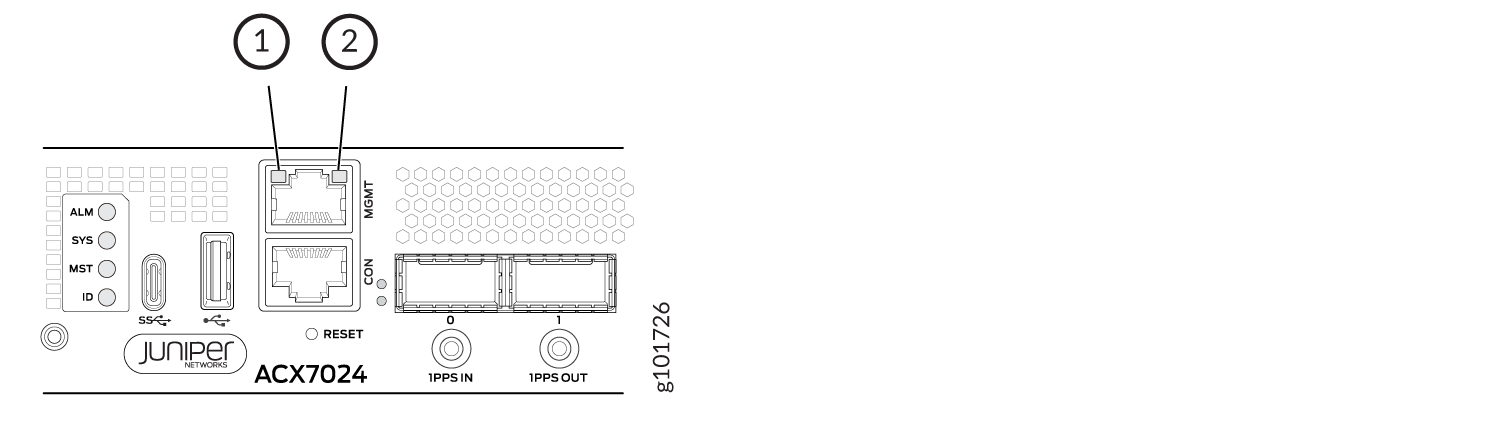

ACX7024 和 ACX7024X 路由器都有一个管理端口,该端口具有单独的 LED,用于指示链路状态和链路活动。该端口位于管理面板上,标记为 MGMT。 图2 显示了指示灯的位置。
![](/documentation/us/en/hardware/acx7024/images/g101726.png)
-
链路活动指示灯
-
状态指示灯
表 1 介绍了ACX7024路由器上的 RJ-45 管理端口 LED。
导致 |
颜色 |
状态 |
描述 |
---|---|---|---|
链路活动指示灯 |
未点亮 |
关闭 |
未建立任何链接。 |
绿色 |
闪烁 |
已建立链接,并且存在链接活动。 |
|
状态指示灯 |
未点亮 |
关闭 |
未建立链路,或者端口速度为 10 Mbps。 |
黄色 |
稳定开启 |
端口速度为 100 Mbps。 |
|
绿色 |
稳定开启 |
端口速度为 1 Gbps。 |
ACX7024 和 ACX7024X 路由器上的端口面板
您可以将 ACX7024 端口和ACX7024X 端口配置为 100GbE 或 25GbE 接口,如下所示:
-
4 个 100GbE 端口(端口 0 到 3),支持四个小型可插拔 28 (QSFP28) 收发器。您可以使用分支电缆和通道化配置将这些端口通道化为四个 25-Gbps 接口。当您使用 QSFP+ 光纤时,这些端口还支持 40-Gbps 速度。您可以使用分支电缆和通道化配置将这些 40-Gbps 端口通道化为四个 10-Gbps 接口。
-
24 个 25GbE 端口(端口 4 到 27),使用小型可插拔 28 (SFP28) 收发器以 25 Gbps 速度运行,使用 SFP+ 收发器可提供 10 Gbps 速度,使用 SFP 收发器可提供 1 Gbps 速度。
注意:如果配置精确时间协议 (PTP),则不会为端口 27 创建任何接口,并且端口将被禁用。
有关 ACX7024 和 ACX7024X 路由器上的有效端口配置的详细信息,请参阅 端口检查器工具。
图 3 显示了ACX7024 和ACX7024X 路由器上的端口面板。
![ACX7024 and ACX7024X Port Panel](/documentation/us/en/hardware/acx7024/images/g101740.png)
1
—
4 个 100GbE QSFP28 端口
|
2
—
24 个 25GbE/10GbE/1GbE SFP28 端口
|
ACX7024 和 ACX7024X 路由器上的网络端口 LED

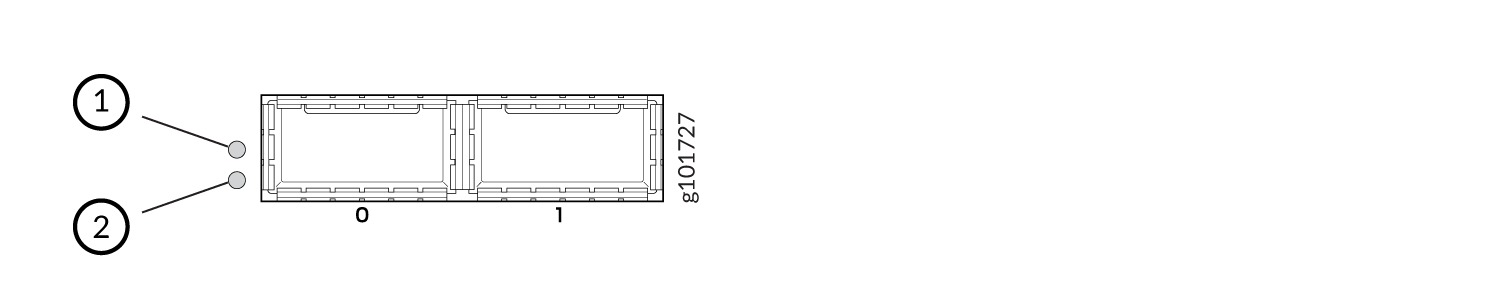

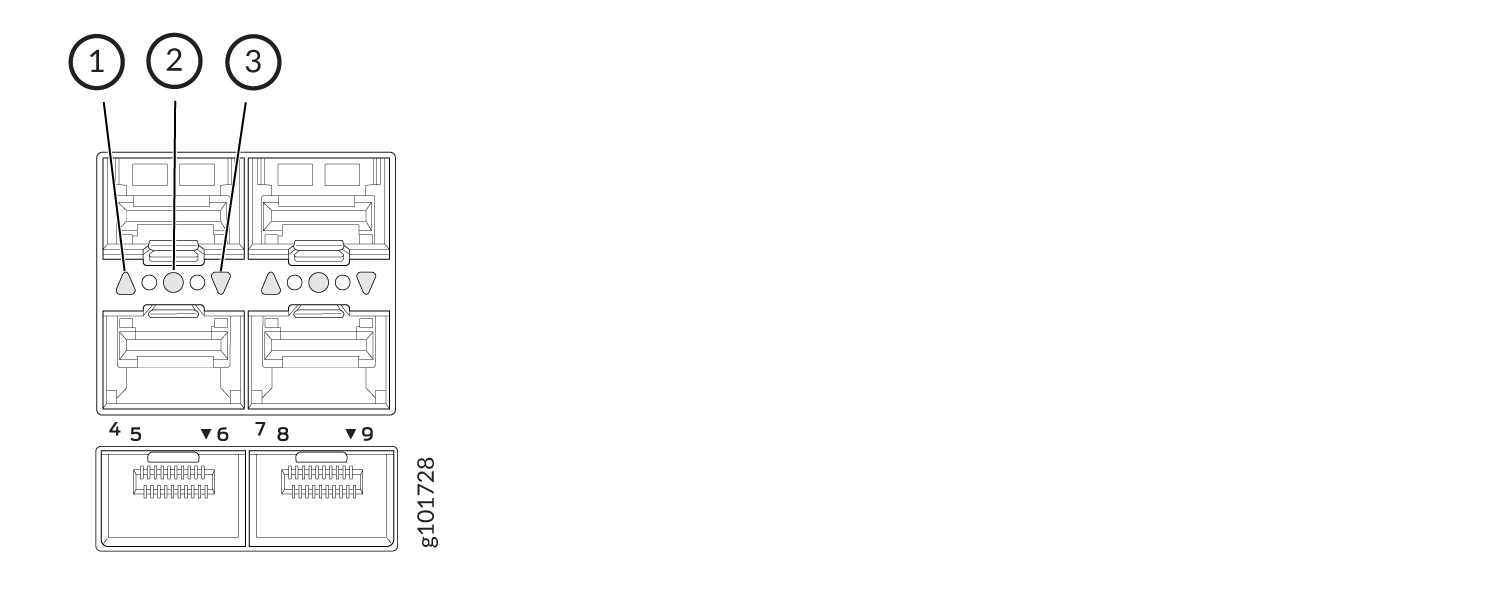

每个ACX7024 和ACX7024X 网络端口都有一个 LED,用于指示链路状态、链路上的活动或故障情况。图 4 和 图 5 显示了 ACX7024 和 ACX7024X 路由器上 LED 的位置。
![QSFP28 Port LEDs](/documentation/us/en/hardware/acx7024/images/g101727.png)
1
—
左端口 LED |
2
—
右端口 LED 指示灯 |
![SFP28 Port LEDs](/documentation/us/en/hardware/acx7024/images/g101728.png)
1
—
上端口指示灯 |
3
—
下端口指示灯 |
2
—
中间端口指示灯 |
表 2 介绍了ACX7024路由器和 ACX7024X 路由器上的网络端口 LED、它们的颜色和状态以及它们指示的状态。
发光二极管颜色 |
指示灯状态 |
描述 |
---|---|---|
未点亮 |
关闭 |
未通电、链路断开或收发器不存在。 |
绿色 |
稳定开启 |
链路已建立,所有通道均已打开。 |
闪烁 |
端口上已启用信标功能. |
|
琥珀 |
稳定开启 |
一个或多个通道已启动。至少有一个通道具有活动,但并非所有连接都处于活动状态。 |
闪烁 |
端口在 CLI 中被禁用。 |
|
红 |
稳定开启 |
所有频道均已关闭。 |
ACX7024 和 ACX7024X 路由器上的机箱状态 LED 指示灯
每个ACX7024和 ACX7024X 路由器都有四个状态 LED,用于指示系统状态。您可以在 USB 端口左侧找到这些 LED(请参阅 图 6)。
![Chassis Status LEDs on an ACX7024 and ACX7024X Router](/documentation/us/en/hardware/acx7024/images/g101725.png)
1
—
ALM (报警) |
3
—
MST (主要) |
2
—
系统(系统) |
4
—
身份证 件(标识) |
表 3 介绍了 ACX7024 和 ACX7024X 路由器上的机箱状态 LED、其颜色 和 状态以及颜色指示的状态。您可以通过运行操作模式命令 show chassis led
通过 CLI 远程查看 LED 的颜色。
名字 |
颜色 |
状态 |
描述 |
---|---|---|---|
ALM - 报警指示灯 |
未点亮 |
关闭 |
路由器已停止,或者没有报警。 |
红 |
稳定开启 |
发生了重大硬件故障,例如温度报警或电源故障,并且路由器已停止。关闭路由器电源并拔下电源线。更正任何电压或站点温度问题,并让路由器冷却。打开路由器电源,并监控电源指示灯以确定发生错误的位置。 |
|
闪烁 |
指示主要警报和次要警报 |
||
琥珀 |
稳定开启 |
发生了次要警报,例如软件错误。关闭路由器电源并拔下电源线。打开路由器电源,并监控状态 LED 以确保 Junos OS 演化版正常启动。 |
|
闪烁 |
指示存在主要和次要警报。 |
||
系统 - 系统 LED |
未点亮 |
关闭 |
路由器已关闭电源或停止。 |
绿色 |
稳定开启 |
Junos OS 演化版已加载到路由器上。 |
|
闪烁 |
设备正在加载软件或设备正在关闭电源。 |
||
缓慢闪烁 |
设备正在通电。 |
||
MST — 主 LED |
绿色 |
稳定开启 |
路由器是独立路由器。 |
ID - 标识 LED |
未点亮 |
关闭 |
路由器上未启用信标功能。您可以使用命令启用 |
蓝色 |
闪烁 |
路由器上已启用信标功能。您可以使用命令禁用此功能 |
