维护 ACX2200 组件

ACX2200 路由器的日常维护过程

目的

为实现最佳路由器性能，请执行预防性维护过程。

行动

  • 检查安装场地是否湿气、电线或电缆松动以及灰尘过多。确保路由器周围气流畅通无阻，并进入进气口。

  • 检查字体面板上的状态报告设备 — 系统 LED。

维护连接到 ACX2200 网络端口的电缆

目的

为实现最佳路由器性能，请确认连接到网络端口的电缆的情况。

行动

定期：

  • 将多余电缆放在路由外。不允许紧固的电缆环在连接器上晃动，因为这会使电缆紧固点受力。将紧固件放在环上有助于保持其形状。

  • 保持电缆连接干净，没有灰尘和其他颗粒，这可能导致接收的功率水平下降。请务必检查电缆，并在必要时清洁电缆，然后再连接接口。

  • 标记电缆的两端以识别它们。

以下准则专门适用于光纤电缆：

  • 拔下光纤电缆时，始终将橡胶安全塞放在面板和电缆末端的收发器上。

  • 固定光纤电缆，以避免连接器受力。确保固定光纤电缆，使其在悬挂到地面时不用承受其自身的重量。决不要让光纤电缆从连接器上自由悬挂。

  • 避免光纤电缆弯曲超过其弯曲半径。小于几英寸的弧会损坏电缆并导致难以诊断的问题。

  • 频繁从光学仪器上插拔光纤电缆可能会造成光学仪器损坏，而且修理费用昂贵。相反，将一个短的光纤扩展件连接到光学设备上。然后，由于频繁插拔而导致的任何磨损都由短的光纤扩展件吸收，更换时容易且成本低廉。

  • 保持光纤电缆连接干净。收发器或电缆连接器管中油和灰尘的微小沉淀物可能会导致光线损失，从而降低信号功率，并可能导致光学连接出现间歇性问题。

    要清洁收发器，请使用合适的光纤清洁设备，如 RIFOCS 光纤适配器清洁棒（部件号 946）。按照您使用的清洁套件的说明操作。

清洁光纤收发器后，请确保光纤电缆的连接器端干净。仅使用批准的无酒精光纤电缆清洁套件，如 Opptex Cletop-S 光纤清洁器。按照您使用的清洁套件的说明操作。

另请参阅

更换 ACX2200 硬件组件

更换 ACX2200 控制台或辅助电缆

卸下 ACX2200 控制台或辅助电缆

要卸下连接到控制台或辅助设备的串行电缆：

  1. 将 ESD 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  2. 按下连接器上的卡舌，然后将连接器从 CONSOLE/AUX 端口径直拉出。 图 1 显示了连接器。
  3. 断开电缆与控制台或辅助设备的连接。
图 1：以太网电缆连接器 Ethernet Cable Connectors

安装 ACX2200 控制台或辅助电缆

路由器前面板上的 CONSOLE/AUX 端口接受带 RJ-45 连接器的 RS-232 （EIA-232） 串行电缆。

要连接路由器与控制台或辅助设备之间的电缆：

  1. 将 ESD 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  2. 将更换电缆的一端连接到 CONSOLE/AUX 端口。
  3. 将电缆的另一端插入设备的串行端口。

更换 ACX2200 管理以太网电缆

卸下 ACX2200 管理以太网电缆

要卸下连接到管理设备的串行电缆：

  1. 将 ESD 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  2. 按下连接器上的卡舌，然后将连接器从 MGMT 端口径直拉出。 图 2 显示了连接器。
  3. 断开电缆与网络设备的连接。
图 2：以太网电缆连接器 Ethernet Cable Connectors

安装 ACX2200 管理以太网电缆

要安装连接到管理设备的串行电缆：

  1. 将 ESD 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  2. 将更换电缆的一端插入相应的 MGMT 端口。
  3. 将电缆的另一端插入网络设备中。

更换 ACX2200 光纤电缆

断开 ACX2200 光纤电缆的连接

ACX 系列路由器具有现场置换单元 （FRU） 光纤收发器，您可以通过该收发器连接光纤电缆。

开始从 ACX 系列路由器中安装的光纤收发器中断开光纤电缆连接之前，请确保您已采取安全处理激光的必要预防措施（请参阅 开放端口孔径中的辐射警告 和 激光及 LED 安全准则和警告）。

确保您已准备好以下部件和工具：

  • 盖住收发器的橡胶安全帽

  • 盖住光纤电缆连接器的橡胶安全帽

要从路由器中安装的光纤收发器中断开光纤电缆的连接：

  1. 禁用安装收发器的端口，方法是发出 命令：
    激光警告：

    不要直视光纤收发器或光纤电缆的末端。连接到收发器的光纤收发器和光纤电缆会发射激光，这会损伤您的眼睛。
  2. 小心地从收发器上拔下光纤电缆连接器。
  3. 用橡胶安全帽盖住收发器。
    激光警告：

    除非是在插入或拔下电缆时，否则不要将光纤收发器罩上。橡胶安全帽可保持端口清洁并防止意外受到激光照射。
  4. 用橡胶安全帽盖住光纤电缆连接器。

连接 ACX2200 光纤电缆

开始将光纤电缆连接到路由器中安装的光纤收发器之前，请确保您已采取安全处理激光的必要预防措施（请参阅 开放端口孔径中的辐射警告 和 激光及 LED 安全准则和警告）。

ACX 系列路由器具有现场置换单元 （FRU） 光纤收发器，您可以通过该收发器连接光纤电缆。

要将光纤电缆连接到 ACX 系列路由器中安装的光纤收发器：

激光警告：

不要直视光纤收发器或光纤电缆的末端。连接到收发器的光纤收发器和光纤电缆会发射激光，这会损伤您的眼睛。
  1. 如果光纤电缆连接器上盖有橡胶安全帽，请卸下此帽。保存好帽。
  2. 从光纤收发器上卸下橡胶安全帽。保存好帽。
  3. 将电缆连接器插入光纤收发器（请参阅 图 3）。
    图 3：将光纤电缆连接到 ACX 系列路由器中安装的光纤收发器 Connecting a Fiber-Optic Cable to an Optical Transceiver Installed in an ACX Series Router
  4. 固定电缆，使其不用承受其自身的重量。将多余电缆整齐地盘绕成一环。将紧固件放在环上有助于电缆保持其形状。
    谨慎：

    不要将光纤电缆折弯至超过其最小折弯半径。直径小于几英寸的弧会损坏电缆并导致难以诊断的问题。

    不要让光纤电缆从连接器上随意垂下。不允许紧固的电缆环出现晃动，因为这会在电缆的紧固点处产生应力。

更换 ACX2200 收发器

卸下 ACX2200 收发器

卸下收发器不会中断路由器的运行，但卸下的收发器将不再接收或传输数据。

要卸下收发器（请参阅 图 4）：

  1. 准备好更换收发器或收发器插槽插头、抗静电垫和收发器的橡胶安全帽。
  2. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  3. 为连接到收发器的电缆贴上标签，以便以后可以正确重新连接它们。
    激光警告：

    不要直视光纤收发器或光纤电缆的末端。连接到收发器的光纤收发器和光纤电缆会发射激光，这会损伤您的眼睛。
  4. 从收发器上卸下电缆连接器。
  5. 从收发器中拉出弹出器手柄以解锁收发器。
    谨慎：

    请确保完全打开弹出器手柄，直至听到弹出器手柄的咔嗒声。此操作可防止收发器损坏。

    使用尖嘴钳将弹出器手柄从收发器中拉出。

  6. 抓住收发器弹出器手柄，然后将收发器拉出路由器约 0.5 英寸 （1.3 厘米）。
  7. 用手指抓住收发器机体，然后将其剩余部分从路由器中拉出。

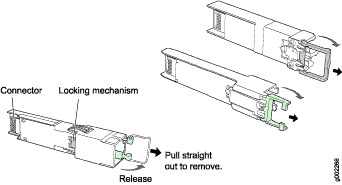

    图 4：卸下收发器 Removing Transceivers
  8. 将橡胶安全帽盖在收发器上。
  9. 将卸下的收发器放在抗静电垫上或防静电袋中。
谨慎：

从机箱中卸下收发器之后，请等待至少 30 秒，然后将其重新插入或将收发器插入另一个插槽中。

安装 ACX2200 收发器

要安装收发器：

  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  2. 将每个要安装的收发器从防静电袋中取出，然后确定要安装组件的插槽。
  3. 验证每个收发器是否都用橡胶安全帽盖住。否则，请使用安全帽盖住收发器。
  4. 小心地将收发器对准组件中的插槽。连接器应面向组件。
  5. 滑动收发器直到连接器在组件插槽中就位。如果无法完全插入收发器，请确保连接器朝向正确的方向。
  6. 合上收发器的弹出器手柄。
  7. 从收发器和电缆末端卸下橡胶安全帽。将电缆插入收发器中。
    激光警告：

    不要直视光纤收发器或光纤电缆的末端。连接到收发器的光纤收发器和光纤电缆会发射激光，这会损伤您的眼睛。
  8. 验证前面板上的状态 LED 是否指示收发器正确运行。有关组件 LED 的详细信息，请参阅 ACX2200 路由器上的 LED。
