Entendendo perfis VRRP
O protocolo de redundância de roteador virtual (VRRP) permite que hosts em uma LAN façam uso de dispositivos de roteamento redundantes nessa LAN sem exigir mais do que a configuração estática de uma única rota padrão nos hosts. O dispositivo de roteamento no qual o VRRP está habilitado compartilha o endereço IP correspondente à rota padrão configurada nos hosts. A qualquer momento, um dos dispositivos de roteamento é o principal (ativo) e os outros são backups. Se o principal falhar, um dos roteadores de backup se tornará o novo principal, fornecendo uma plataforma de roteamento padrão virtual e permitindo que o tráfego na LAN seja roteado sem depender de um único dispositivo de roteamento. Usando VRRP, um dispositivo de roteamento de backup pode assumir um roteador primário com falha em poucos segundos e sem qualquer interação com os hosts.
Os dispositivos de roteamento nos quais o VRRP é habilitado elegem dinamicamente os dispositivos primários e de backup. Você também pode configurar a atribuição das primárias e dos roteadores de backup especificando as prioridades de 1 a 255 para eleições primárias, sendo 255 a maior prioridade. Funções VRRP pelo envio primário padrão de anúncios aos dispositivos de backup em intervalos regulares. O intervalo padrão é de 1 segundo, mas você pode definir este intervalo. Se um dispositivo de backup não receber um anúncio pelo período definido, o dispositivo de backup com a próxima maior prioridade assume o cargo de principal e começa a encaminhar pacotes. Para minimizar o tráfego de rede, o VRRP foi projetado de tal forma que apenas o dispositivo que está agindo como o principal envia anúncios VRRP a qualquer momento. Os dispositivos de backup não enviam nenhum anúncio até e, a menos que assumam o cargo de principal.

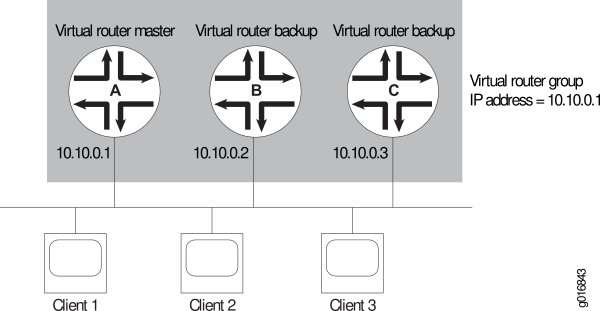

A figura a seguir ilustra uma topologia VRRP básica. Neste exemplo, os roteadores A, B e C estão executando VRRP e, juntos, funcionam como um roteador virtual. O endereço IP deste roteador virtual é 10.10.0.1 (o mesmo endereço da interface física do Roteador A).
Como o roteador virtual usa o endereço IP da interface física do roteador A, o roteador A é o roteador principal, enquanto os roteadores B e C funcionam como roteadores VRRP de backup. Os clientes de 1 a 3 estão configurados com o endereço IP de gateway padrão de 10.10.0.1. Como roteador principal, o roteador A encaminha pacotes enviados para seu endereço IP. Se o roteador virtual principal falhar, o roteador de backup configurado com maior prioridade torna-se o roteador virtual principal e fornece serviço ininterrupto para os hosts LAN. Quando o roteador A se recupera, ele se torna o roteador virtual principal novamente.
