Exemplo: Prefixos de origem e destino de agrupamento em uma classe de encaminhamento
Este exemplo mostra como agrupar prefixos de origem e destino em uma classe de encaminhamento.
Requisitos
Nenhuma configuração especial além da inicialização do dispositivo é necessária antes de configurar este exemplo.
Visão geral
Este exemplo usa três dispositivos de roteamento: um dispositivo de borda do cliente (CE), um dispositivo de borda (PE) de provedor e um dispositivo de núcleo (P) de provedor.

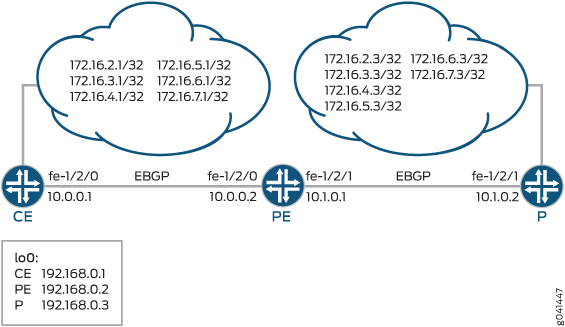

Figura 1 mostra a rede de amostra.
O uso de classe de origem (SCU) conta com pacotes enviados para a borda do cliente realizando uma busca no endereço de origem IP e no endereço de destino IP. A SCU possibilita rastrear o tráfego originado de prefixos específicos no núcleo do provedor e destinados a prefixos específicos na borda do cliente.
A DCU conta com pacotes dos clientes realizando uma busca no endereço de destino IP. A DCU possibilita rastrear o tráfego originado na borda do cliente e destinado a prefixos específicos no roteador de núcleo do provedor.
Na interface fe-1/2/1 do Dispositivo PE, voltada para o núcleo do provedor (representado pelo Dispositivo P), a entrada SCU é configurada com a declaração para rastrear o tráfego originado no Dispositivo P e destinado ao Dispositivo CE.source-class-usage input Nesta mesma interface, a declaração é configurada para rastrear o tráfego originado no dispositivo CE destinado ao núcleo do provedor.destination-class-usage input
user@PE# show interfaces fe-1/2/1 unit 0 family inet
accounting {
source-class-usage {
input; # tracks traffic destined to customer edge
}
destination-class-usage; # tracks traffic destined to provider core
}
address 10.1.0.1/30;
Ao contrário do uso de classe de destino (DCU), que exige apenas a implementação em uma única interface, a contabilidade do SCU deve ser habilitada em duas interfaces: as interfaces de entrada e saída atravessadas pela classe de origem. Você deve definir explicitamente as duas interfaces nas quais o tráfego monitorado pelo SCU deve chegar e partir. Isso porque a SCU realiza duas buscas na tabela de roteamento: um endereço de origem (SA) e uma busca por endereço de destino (DA). Por outro lado, a DCU só tem uma única busca por endereço de destino.
Na interface fe-1/2/0 do dispositivo PE, voltada para o Dispositivo CE, a saída de SCU é configurada com a declaração.source-class-usage output
user@PE# show interfaces fe-1/2/0 unit 0 family inet
accounting {
source-class-usage {
output;
}
}
address 10.0.0.2/30;
Para dar conta do tráfego destinado ao cliente, a política chamada scu_class usa filtros de rota para colocar o tráfego nas classes ouro1, ouro2 e ouro3.
user@PE# show policy-options
policy-statement scu_class {
term gold1 {
from {
route-filter 172.16.2.0/24 orlonger;
}
then source-class gold1;
}
term gold2 {
from {
route-filter 172.16.3.0/24 orlonger;
}
then source-class gold2;
}
term gold3 {
from {
route-filter 172.16.4.0/24 orlonger;
}
then source-class gold3;
}
}
Para dar conta do tráfego destinado ao provedor, a política chamada dcu_class usa filtros de rota para colocar tráfego nas classes prata1, prata2 e prata3.
user@PE# show policy-options
policy-statement dcu_class {
term silver1 {
from {
route-filter 172.16.5.0/24 orlonger;
}
then destination-class silver1;
}
term silver2 {
from {
route-filter 172.16.6.0/24 orlonger;
}
then destination-class silver2;
}
term silver3 {
from {
route-filter 172.16.7.0/24 orlonger;
}
then destination-class silver3;
}
}
As políticas são então aplicadas à tabela de encaminhamento.
forwarding-table {
export [ dcu_class scu_class ];
}
O exemplo usa rotas estáticas para fornecer endereços de conectividade e interface de loopback para testar a operação.
Configuração rápida da CLI mostra a configuração de todos os dispositivos em Figura 1.
A seção descreve as etapas do Dispositivo PE.#configuration715__scu-dcu-sample-st
Configuração
Procedimento
Configuração rápida da CLI
Para configurar este exemplo rapidamente, copie os seguintes comandos, cole-os em um arquivo de texto, remova qualquer quebra de linha, altere os detalhes necessários para combinar com a configuração da sua rede e, em seguida, copie e cole os comandos no CLI no nível de hierarquia.[edit]
Dispositivo CE
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.1/30 set interfaces lo0 unit 0 family inet address 192.168.0.1/32 set interfaces lo0 unit 0 family inet address 172.16.0.1/32 set interfaces lo0 unit 0 family inet address 172.16.0.1/32 set interfaces lo0 unit 0 family inet address 172.16.0.1/32 set interfaces lo0 unit 0 family inet address 172.16.0.1/32 set interfaces lo0 unit 0 family inet address 172.16.0.1/32 set interfaces lo0 unit 0 family inet address 172.16.0.1/32 set protocols bgp group ext type external set protocols bgp group ext export send-direct set protocols bgp group ext export send-static set protocols bgp group ext peer-as 200 set protocols bgp group ext neighbor 10.0.0.2 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set policy-options policy-statement send-static term 1 from protocol static set policy-options policy-statement send-static term 1 then accept set routing-options static route 10.1.0.0/30 next-hop 10.0.0.2 set routing-options autonomous-system 100
Pe do dispositivo
set interfaces fe-1/2/0 unit 0 family inet accounting source-class-usage output set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.2/30 set interfaces fe-1/2/1 unit 0 family inet accounting source-class-usage input set interfaces fe-1/2/1 unit 0 family inet accounting destination-class-usage set interfaces fe-1/2/1 unit 0 family inet address 10.1.0.1/30 set interfaces lo0 unit 0 family inet address 192.168.0.2/32 set protocols bgp group ext type external set protocols bgp group ext export send-direct set protocols bgp group ext neighbor 10.0.0.1 peer-as 100 set protocols bgp group ext neighbor 10.1.0.2 peer-as 300 set policy-options policy-statement dcu_class term silver1 from route-filter 172.16.5.0/24 orlonger set policy-options policy-statement dcu_class term silver1 then destination-class silver1 set policy-options policy-statement dcu_class term silver2 from route-filter 172.16.6.0/24 orlonger set policy-options policy-statement dcu_class term silver2 then destination-class silver2 set policy-options policy-statement dcu_class term silver3 from route-filter 172.16.7.0/24 orlonger set policy-options policy-statement dcu_class term silver3 then destination-class silver3 set policy-options policy-statement scu_class term gold1 from route-filter 172.16.2.0/24 orlonger set policy-options policy-statement scu_class term gold1 then source-class gold1 set policy-options policy-statement scu_class term gold2 from route-filter 172.16.3.0/24 orlonger set policy-options policy-statement scu_class term gold2 then source-class gold2 set policy-options policy-statement scu_class term gold3 from route-filter 172.16.4.0/24 orlonger set policy-options policy-statement scu_class term gold3 then source-class gold3 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options autonomous-system 200 set routing-options forwarding-table export dcu_class set routing-options forwarding-table export scu_class
Dispositivo P
set interfaces fe-1/2/1 unit 0 family inet address 10.1.0.2/30 set interfaces lo0 unit 0 family inet address 192.168.0.3/32 set interfaces lo0 unit 0 family inet address 172.16.0.3/32 set interfaces lo0 unit 0 family inet address 172.16.0.3/32 set interfaces lo0 unit 0 family inet address 172.16.0.3/32 set interfaces lo0 unit 0 family inet address 172.16.0.3/32 set interfaces lo0 unit 0 family inet address 172.16.0.3/32 set interfaces lo0 unit 0 family inet address 172.16.0.3/32 set protocols bgp group ext type external set protocols bgp group ext export send-direct set protocols bgp group ext export send-static set protocols bgp group ext peer-as 200 set protocols bgp group ext neighbor 10.1.0.1 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set policy-options policy-statement send-static term 1 from protocol static set policy-options policy-statement send-static term 1 then accept set routing-options static route 10.0.0.0/30 next-hop 10.1.0.1 set routing-options static route 172.16.2.0/24 discard set routing-options static route 172.16.3.0/24 discard set routing-options static route 172.16.4.0/24 discard set routing-options static route 172.16.5.0/24 discard set routing-options static route 172.16.6.0/24 discard set routing-options static route 172.16.7.0/24 discard set routing-options autonomous-system 300
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter instruções sobre como fazer isso, veja no Guia de usuário do Junos OS CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para prefixos de origem e destino de grupo em uma classe de encaminhamento:
Crie as interfaces do roteador.
[edit interfaces] user@PE# set fe-1/2/0 unit 0 family inet accounting source-class-usage output user@PE# set fe-1/2/0 unit 0 family inet address 10.0.0.2/30 user@PE# set fe-1/2/1 unit 0 family inet accounting source-class-usage input user@PE# set fe-1/2/1 unit 0 family inet accounting destination-class-usage user@PE# set fe-1/2/1 unit 0 family inet address 10.1.0.1/30 user@PE# set lo0 unit 0 family inet address 192.168.0.2/32
Configure BGP.
[edit protocols bgp group ext] user@PE# set type external user@PE# set export send-direct user@PE# set neighbor 10.0.0.1 peer-as 100 user@PE# set neighbor 10.1.0.2 peer-as 300
Configure a política de DCU.
[edit policy-options policy-statement dcu_class] user@PE# set term silver1 from route-filter 172.16.5.0/24 orlonger user@PE# set term silver1 then destination-class silver1 user@PE# set term silver2 from route-filter 172.16.6.0/24 orlonger user@PE# set term silver2 then destination-class silver2 user@PE# set term silver3 from route-filter 172.16.7.0/24 orlonger user@PE# set term silver3 then destination-class silver3
Configure a política de SCU.
[edit policy-options policy-statement scu_class] user@PE# set term gold1 from route-filter 172.16.2.0/24 orlonger user@PE# set term gold1 then source-class gold1 user@PE# set term gold2 from route-filter 172.16.3.0/24 orlonger user@PE# set term gold2 then source-class gold2 user@PE# set term gold3 from route-filter 172.16.4.0/24 orlonger user@PE# set term gold3 then source-class gold3
Aplique as políticas na tabela de encaminhamento.
[edit routing-options forwarding-table] user@PE# set export dcu_class user@PE# set export scu_class
Nota:Você pode consultar a mesma política de roteamento uma ou mais vezes na mesma declaração de exportação ou diferente.
(Opcional) Configure uma política de roteamento que anuncia rotas diretas.
[edit policy-options policy-statement send-direct term 1] user@PE# set from protocol direct user@PE# set then accept
Configure o número do sistema autônomo (AS).
[edit routing-options] user@PE# set autonomous-system 200
Resultados
A partir do modo de configuração, confirme sua configuração emitindo os comandos e os comandos.show interfacesshow protocolsshow policy-optionsshow routing-options Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@PE# show interfaces
fe-1/2/0 {
unit 0 {
family inet {
accounting {
source-class-usage {
output;
}
}
address 10.0.0.2/30;
}
}
}
fe-1/2/1 {
unit 0 {
family inet {
accounting {
source-class-usage {
input;
}
destination-class-usage;
}
address 10.1.0.1/30;
}
}
}
lo0 {
unit 0 {
family inet {
address 192.168.0.2/32;
}
}
}
user@PE# show protocols
bgp {
group ext {
type external;
export send-direct;
neighbor 10.0.0.1 {
peer-as 100;
}
neighbor 10.1.0.2 {
peer-as 300;
}
}
}
user@PE# show policy-options
policy-statement dcu_class {
term silver1 {
from {
route-filter 172.16.5.0/24 orlonger;
}
then destination-class silver1;
}
term silver2 {
from {
route-filter 172.16.6.0/24 orlonger;
}
then destination-class silver2;
}
term silver3 {
from {
route-filter 172.16.7.0/24 orlonger;
}
then destination-class silver3;
}
}
policy-statement scu_class {
term gold1 {
from {
route-filter 172.16.2.0/24 orlonger;
}
then source-class gold1;
}
term gold2 {
from {
route-filter 172.16.3.0/24 orlonger;
}
then source-class gold2;
}
term gold3 {
from {
route-filter 172.16.4.0/24 orlonger;
}
then source-class gold3;
}
}
policy-statement send-direct {
term 1 {
from protocol direct;
then accept;
}
}
user@PE# show routing-options
autonomous-system 200;
forwarding-table {
export [ dcu_class scu_class ];
}
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Verificação
Confirme se a configuração está funcionando corretamente.
- Certificando-se de que a política de DCU está funcionando
- Certificando-se de que a política de SCU está funcionando
Certificando-se de que a política de DCU está funcionando
Propósito
Verifique se o tráfego enviado do núcleo do provedor para a rede do cliente está fazendo com que os contadores de políticas de DCU aumentem.
Ação
Do dispositivo P, ping um endereço na rede do cliente.
user@P> ping rapid count 10000000 172.16.0.1 PING 172.16.0.1 (6.0.0.1): 56 data bytes !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
No Dispositivo PE, verifique as estatísticas da interface na interface voltada para o núcleo do provedor.
user@PE> show interfaces statistics fe-1/2/1.0 Logical interface fe-1/2/1.0 (Index 108) (SNMP ifIndex 546) Flags: SNMP-Traps 0x4000 Encapsulation: ENET2 Input packets : 251956 Output packets: 251961 Protocol inet, MTU: 1500 Flags: Sendbcast-pkt-to-re, DCU, SCU-in Packets Bytes Destination class (packet-per-second) (bits-per-second) silver1 7460 626640 ( 0) ( 0) silver2 22440 2401416 ( 256) ( 171963) silver3 9004 756336 ( 0) ( 0) Addresses, Flags: Is-Preferred Is-Primary Destination: 10.1.0.0/30, Local: 10.1.0.1, Broadcast: 10.1.0.3
Significado
As taxas de pacote e bit são exibidas com contadores de pacotes e byte.
Como alternativa, você pode usar o comando para exibir as mesmas informações.show interfaces destination-class all
Certificando-se de que a política de SCU está funcionando
Propósito
Verifique se o tráfego enviado da rede do cliente para o núcleo do provedor está fazendo com que os contadores de políticas de SCU aumentem.
Ação
Do dispositivo CE, ping um endereço na rede do cliente.
user@CE> ping rapid count 10000000 172.16.0.1 PING 172.16.0.1 (6.0.0.1): 56 data bytes !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
No Dispositivo PE, verifique as estatísticas da interface na interface voltada para a rede do cliente.
user@PE> show interfaces statistics fe-1/2/0.0 Logical interface fe-1/2/0.0 (Index 93) (SNMP ifIndex 554) Flags: SNMP-Traps 0x4000 Encapsulation: ENET2 Input packets : 32246 Output packets: 32245 Protocol inet, MTU: 1500 Flags: Sendbcast-pkt-to-re, Is-Primary, SCU-out Packets Bytes Source class (packet-per-second) (bits-per-second) gold1 8871 745164 ( 259) ( 174497) gold2 1812 152208 ( 0) ( 0) gold3 5711 479724 ( 0) ( 0) Addresses, Flags: Is-Preferred Is-Primary Destination: 10.0.0.0/30, Local: 10.0.0.2, Broadcast: 10.0.0.3
Significado
As taxas de pacote e bit são exibidas com contadores de pacotes e byte.
Como alternativa, você pode usar o comando para exibir as mesmas informações.show interfaces source-class all
