Exemplo: Teste de uma política de roteamento com expressões regulares complexas
Este exemplo mostra como testar uma política de roteamento usando o comando para garantir que a política produza os resultados que você espera antes de aplicá-la em um ambiente de produção.test policy Expressões regulares, especialmente as complexas, podem ser complicadas de acertar. Este exemplo mostra como usar o comando para garantir que suas expressões regulares tenham o efeito desejado.test policy
Requisitos
Nenhuma configuração especial além da inicialização do dispositivo é necessária antes de configurar este exemplo.
Visão geral
Este exemplo mostra dois dispositivos de roteamento com uma conexão BGP (EBGP) externa entre eles. O Dispositivo R2 usa a sessão BGP para enviar rotas de clientes ao Dispositivo R1. Essas rotas estáticas têm vários valores de comunidade conectados.
user@R2> show route match-prefix 172.16.* detail
inet.0: 7 destinations, 7 routes (7 active, 0 holddown, 0 hidden)
172.16.1.0/24 (1 entry, 1 announced)
*Static Preference: 5
Next hop type: Reject
Address: 0x8fd0dc4
Next-hop reference count: 8
State: <Active Int Ext>
Local AS: 64511
Age: 21:32:13
Validation State: unverified
Task: RT
Announcement bits (1): 0-KRT
AS path: I
Communities: 64510:1 64510:10 64510:11 64510:100 64510:111
172.16.2.0/24 (1 entry, 1 announced)
*Static Preference: 5
Next hop type: Reject
Address: 0x8fd0dc4
Next-hop reference count: 8
State: <Active Int Ext>
Local AS: 64511
Age: 21:32:13
Validation State: unverified
Task: RT
Announcement bits (1): 0-KRT
AS path: I
Communities: 64510:2 64510:20 64510:22 64510:200 64510:222
172.16.3.0/24 (1 entry, 1 announced)
*Static Preference: 5
Next hop type: Reject
Address: 0x8fd0dc4
Next-hop reference count: 8
State: <Active Int Ext>
Local AS: 64511
Age: 21:32:13
Validation State: unverified
Task: RT
Announcement bits (1): 0-KRT
AS path: I
Communities: 64510:3 64510:30 64510:33 64510:300 64510:333
172.16.4.0/24 (1 entry, 1 announced)
*Static Preference: 5
Next hop type: Reject
Address: 0x8fd0dc4
Next-hop reference count: 8
State: <Active Int Ext>
Local AS: 64511
Age: 21:32:13
Validation State: unverified
Task: RT
Announcement bits (1): 0-KRT
AS path: I
Communities: 64510:4 64510:40 64510:44 64510:400 64510:444Para testar uma expressão regular complexa, o Dispositivo R2 tem uma política chamada que localiza rotas.test-regex A política está configurada assim:
policy-statement test-regex {
term find-routes {
from community complex-regex;
then accept;
}
term reject-the-rest {
then reject;
}
}
community complex-regex members "^64510:[13].*$";
Essa expressão regular corresponde aos valores da comunidade a partir de 1 ou 3.
Topologia

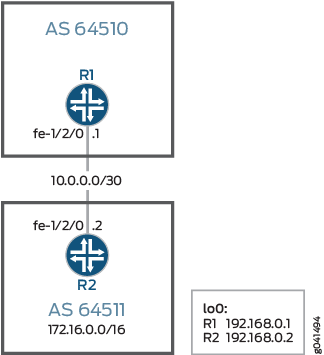

Figura 1 mostra a rede de amostra.
Configuração rápida da CLI mostra a configuração de todos os dispositivos em Figura 1.
A seção descreve as etapas do dispositivo R2.#configuration271__policy-test-regex-st
Configuração
Configuração rápida da CLI
Para configurar este exemplo rapidamente, copie os seguintes comandos, cole-os em um arquivo de texto, remova qualquer quebra de linha, altere os detalhes necessários para combinar com a configuração da sua rede e, em seguida, copie e cole os comandos no CLI no nível de hierarquia.[edit]
Dispositivo R1
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.1/30 set interfaces lo0 unit 0 family inet address 192.168.0.1/32 set protocols bgp group ext type external set protocols bgp group ext peer-as 64511 set protocols bgp group ext neighbor 10.0.0.2 set routing-options router-id 192.168.0.1 set routing-options autonomous-system 64510
Dispositivo R2
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.2/30 set interfaces lo0 unit 0 family inet address 192.168.0.2/32 set protocols bgp group ext type external set protocols bgp group ext peer-as 64510 set protocols bgp group ext neighbor 10.0.0.1 set policy-options policy-statement send-static term 1 from protocol static set policy-options policy-statement send-static term 1 then accept set policy-options policy-statement send-static term 2 then reject set policy-options policy-statement test-regex term find-routes from community complex-regex set policy-options policy-statement test-regex term find-routes then accept set policy-options policy-statement test-regex term reject-the-rest then reject set policy-options community complex-regex members "^64510:[13].*$" set routing-options static route 172.16.1.0/24 reject set routing-options static route 172.16.1.0/24 community 64510:1 set routing-options static route 172.16.1.0/24 community 64510:10 set routing-options static route 172.16.1.0/24 community 64510:11 set routing-options static route 172.16.1.0/24 community 64510:100 set routing-options static route 172.16.1.0/24 community 64510:111 set routing-options static route 172.16.2.0/24 reject set routing-options static route 172.16.2.0/24 community 64510:2 set routing-options static route 172.16.2.0/24 community 64510:20 set routing-options static route 172.16.2.0/24 community 64510:22 set routing-options static route 172.16.2.0/24 community 64510:200 set routing-options static route 172.16.2.0/24 community 64510:222 set routing-options static route 172.16.3.0/24 reject set routing-options static route 172.16.3.0/24 community 64510:3 set routing-options static route 172.16.3.0/24 community 64510:30 set routing-options static route 172.16.3.0/24 community 64510:33 set routing-options static route 172.16.3.0/24 community 64510:300 set routing-options static route 172.16.3.0/24 community 64510:333 set routing-options static route 172.16.4.0/24 reject set routing-options static route 172.16.4.0/24 community 64510:4 set routing-options static route 172.16.4.0/24 community 64510:40 set routing-options static route 172.16.4.0/24 community 64510:44 set routing-options static route 172.16.4.0/24 community 64510:400 set routing-options static route 172.16.4.0/24 community 64510:444 set routing-options router-id 192.168.0.2 set routing-options autonomous-system 64511
Procedimento
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o dispositivo R2:
Configure as interfaces.
[edit interfaces] user@R2# set fe-1/2/0 unit 0 family inet address 10.0.0.2/30 user@R2# set lo0 unit 0 family inet address 192.168.0.2/32
Configure BGP.
Aplique a política de importação na sessão de peering BGP com o Dispositivo R2.
[edit protocols bgp group ext] user@R2# set type external user@R2# set peer-as 64510 user@R2# set neighbor 10.0.0.1
Configure a política de roteamento que envia rotas estáticas.
[edit policy-options policy-statement send-static] user@R2# set term 1 from protocol static user@R2# set term 1 then accept user@R2# set term 2 then reject
Configure a política de roteamento que testa uma expressão regular.
[edit policy-options policy-statement test-regex] user@R2# set term find-routes from community complex-regex user@R2# set term find-routes then accept user@R2# set term reject-the-rest then reject [edit policy-options community] user@R2# set complex-regex members "^64510:[13].*$"
Configure as rotas estáticas e anexe os valores da comunidade.
[edit routing-options static route 172.16.1.0/24] user@R2# set reject user@R2# set community [ 64510:1 64510:10 64510:11 64510:100 64510:111 ] [edit routing-options static route 172.16.2.0/24] user@R2# set reject user@R2# set community [ 64510:2 64510:20 64510:22 64510:200 64510:222 ] [edit routing-options static route 172.16.3.0/24] user@R2# set reject user@R2# set community [ 64510:3 64510:30 64510:33 64510:300 64510:333 ] [edit routing-options static route 172.16.4.0/24] user@R2# set reject user@R2# set community [ 64510:4 64510:40 64510:44 64510:400 64510:444 ]
Configure o número do sistema autônomo (AS) e o ID do roteador.
Isso afeta a tabela de roteamento do Dispositivo R2 e, como nenhum impacto no dispositivo R1 e no dispositivo R3.
[edit routing-options ] user@R2# set router-id 192.168.0.2 user@R2# set autonomous-system 64511
Resultados
A partir do modo de configuração, confirme sua configuração entrando no, e comandos.show interfacesshow protocolsshow policy-optionsshow routing-options Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@R2# show interfaces
fe-1/2/0 {
unit 0 {
family inet {
address 10.0.0.2/30;
}
}
}
lo0 {
unit 0 {
family inet {
address 192.168.0.2/32;
}
}
}
user@R2# show protocols
bgp {
group ext {
type external;
peer-as 64510;
neighbor 10.0.0.1;
}
}
user@R2# show policy-options
policy-statement send-static {
term 1 {
from protocol static;
then accept;
}
term 2 {
then reject;
}
}
policy-statement test-regex {
term find-routes {
from community complex-regex;
then accept;
}
term reject-the-rest {
then reject;
}
}
community complex-regex members "^64510:[13].*$";
user@R2# show routing-options
static {
route 172.16.1.0/24 {
reject;
community [ 64510:1 64510:10 64510:11 64510:100 64510:111 ];
}
route 172.16.2.0/24 {
reject;
community [ 64510:2 64510:20 64510:22 64510:200 64510:222 ];
}
route 172.16.3.0/24 {
reject;
community [ 64510:3 64510:30 64510:33 64510:300 64510:333 ];
}
route 172.16.4.0/24 {
reject;
community [ 64510:4 64510:40 64510:44 64510:400 64510:444 ];
}
}
router-id 192.168.0.2;
autonomous-system 64511;
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Verificação
Confirme se a configuração está funcionando corretamente.
Teste para ver quais comunidades combinam com a expressão regular
Propósito
Você pode testar a expressão regular e sua política usando o comando.test policypolicy-name
Ação
No dispositivo R2, execute o comando.
test policy test-regex 0/0user@R2> test policy test-regex 0/0 inet.0: 7 destinations, 7 routes (7 active, 0 holddown, 0 hidden) + = Active Route, - = Last Active, * = Both 172.16.1.0/24 *[Static/5] 1d 00:32:50 Reject 172.16.3.0/24 *[Static/5] 1d 00:32:50 Reject Policy test-regex: 2 prefix accepted, 5 prefix rejectedNo Dispositivo R2, altere a expressão regular para corresponder a um valor de comunidade contendo qualquer número de instâncias do dígito 2.
[edit policy-options community complex-regex] user@R2# delete members "^64510:[13].*$" user@R2# set members "^65020:2+$" user@R2# commit
No dispositivo R2, reprise o comando.
test policy test-regex 0/0user@R2> test policy test-regex 0/0 inet.0: 7 destinations, 7 routes (7 active, 0 holddown, 0 hidden) + = Active Route, - = Last Active, * = Both 172.16.2.0/24 *[Static/5] 1d 00:31:36 Reject Policy test-regex: 1 prefix accepted, 6 prefix rejected
Significado
As rotas 172.16.1.0 /24 e 172.16.3.0/24 têm comunidades anexadas que correspondem à expressão ^64510:[13].*$ A rota 172.16.2.0/24 tem comunidades que correspondem à expressão ^65020:2+$.
