Exemplo: Configuração de um filtro para bloquear o acesso TCP a uma porta, exceto de peers BGP especificados
Este exemplo mostra como configurar um filtro de firewall sem estado padrão que bloqueia todas as tentativas de conexão de TCP de portar 179 de todos os solicitantes, exceto de peers BGP especificados.
Requisitos
Nenhuma configuração especial além da inicialização do dispositivo é necessária antes de configurar este exemplo.
Visão geral
Neste exemplo, você cria um filtro de firewall sem estado que bloqueia todas as tentativas de conexão de TCP de portar 179 de todos os solicitantes, exceto os peers BGP especificados.
O filtro de firewall sem estado corresponde a todos os pacotes, desde as interfaces conectadas diretamente no Dispositivo A e dispositivo B até a porta de destino número 179.filter_bgp179
Topologia

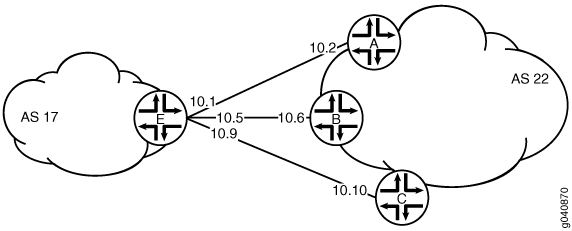

Figura 1 mostra a topologia usada neste exemplo. O dispositivo C tenta fazer uma conexão TCP com o dispositivo E. O dispositivo E bloqueia a tentativa de conexão. Este exemplo mostra a configuração no Dispositivo E.
Configuração
Configuração rápida da CLI
Para configurar este exemplo rapidamente, copie os seguintes comandos, cole-os em um arquivo de texto, remova qualquer quebra de linha, altere os detalhes necessários para combinar com a configuração da sua rede e, em seguida, copie e cole os comandos no CLI no nível de hierarquia.[edit]
Dispositivo C
set interfaces ge-1/2/0 unit 10 description to-E set interfaces ge-1/2/0 unit 10 family inet address 10.10.10.10/30 set protocols bgp group external-peers type external set protocols bgp group external-peers peer-as 17 set protocols bgp group external-peers neighbor 10.10.10.9 set routing-options autonomous-system 22
Dispositivo E
set interfaces ge-1/2/0 unit 0 description to-A set interfaces ge-1/2/0 unit 0 family inet address 10.10.10.1/30 set interfaces ge-1/2/1 unit 5 description to-B set interfaces ge-1/2/1 unit 5 family inet address 10.10.10.5/30 set interfaces ge-1/0/0 unit 9 description to-C set interfaces ge-1/0/0 unit 9 family inet address 10.10.10.9/30 set interfaces lo0 unit 2 family inet filter input filter_bgp179 set interfaces lo0 unit 2 family inet address 192.168.0.1/32 set protocols bgp group external-peers type external set protocols bgp group external-peers peer-as 22 set protocols bgp group external-peers neighbor 10.10.10.2 set protocols bgp group external-peers neighbor 10.10.10.6 set protocols bgp group external-peers neighbor 10.10.10.10 set routing-options autonomous-system 17 set firewall family inet filter filter_bgp179 term 1 from source-address 10.10.10.2/32 set firewall family inet filter filter_bgp179 term 1 from source-address 10.10.10.6/32 set firewall family inet filter filter_bgp179 term 1 from destination-port bgp set firewall family inet filter filter_bgp179 term 1 then accept set firewall family inet filter filter_bgp179 term 2 then reject
Configuração do dispositivo E
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o Dispositivo E com um filtro de firewall sem estado que bloqueia todas as tentativas de conexão TCP de portar 179 de todos os solicitantes, exceto os peers BGP especificados:
Configure as interfaces.
user@E# set interfaces ge-1/2/0 unit 0 description to-A user@E# set interfaces ge-1/2/0 unit 0 family inet address 10.10.10.1/30 user@E# set interfaces ge-1/2/1 unit 5 description to-B user@E# set interfaces ge-1/2/1 unit 5 family inet address 10.10.10.5/30 user@E# set interfaces ge-1/0/0 unit 9 description to-C user@E# set interfaces ge-1/0/0 unit 9 family inet address 10.10.10.9/30
Configure BGP.
[edit protocols bgp group external-peers] user@E# set type external user@E# set peer-as 22 user@E# set neighbor 10.10.10.2 user@E# set neighbor 10.10.10.6 user@E# set neighbor 10.10.10.10
Configure o número do sistema autônomo.
[edit routing-options] user@E# set autonomous-system 17
Defina o termo filtro que aceita tentativas de conexão de TCP para portar 179 dos pares BGP especificados.
[edit firewall family inet filter filter_bgp179] user@E# set term 1 from source-address 10.10.10.2/32 user@E# set term 1 from source-address 10.10.10.6/32 user@E# set term 1 from destination-port bgp user@E# set term 1 then accept
Definir o outro termo filtro para rejeitar pacotes de outras fontes.
[edit firewall family inet filter filter_bgp179] user@E# set term 2 then reject
Aplique o filtro de firewall na interface de loopback.
[edit interfaces lo0 unit 2 family inet] user@E# set filter input filter_bgp179 user@E# set address 192.168.0.1/32
Resultados
A partir do modo de configuração, confirme sua configuração entrando no, e comandos.show firewallshow interfacesshow protocolsshow routing-options Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@E# show firewall family inet { filter filter_bgp179 { term 1 { from { source-address { 10.10.10.2/32; 10.10.10.6/32; } destination-port bgp; } then accept; } term 2 { then { reject; } } } }
user@E# show interfaces lo0 { unit 2 { family inet { filter { input filter_bgp179; } address 192.168.0.1/32; } } } ge-1/2/0 { unit 0 { description to-A; family inet { address 10.10.10.1/30; } } } ge-1/2/1 { unit 5 { description to-B; family inet { address 10.10.10.5/30; } } } ge-1/0/0 { unit 9 { description to-C; family inet { address 10.10.10.9/30; } } }
user@E# show protocols bgp { group external-peers { type external; peer-as 22; neighbor 10.10.10.2; neighbor 10.10.10.6; neighbor 10.10.10.10; } }
user@E# show routing-options autonomous-system 17;
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Verificação
Confirme se a configuração está funcionando corretamente.
- Verificando se o filtro está configurado
- Verificando as conexões TCP
- Monitoramento do tráfego nas interfaces
Verificando se o filtro está configurado
Propósito
Certifique-se de que o filtro esteja listado na saída do comando.show firewall filter
Ação
user@E> show firewall filter filter_bgp179 Filter: filter_bgp179
Verificando as conexões TCP
Propósito
Verifique as conexões TCP.
Ação
A partir do modo operacional, execute o comando no dispositivo C e no dispositivo E.show system connections extensive
A saída do dispositivo C mostra a tentativa de estabelecer uma conexão TCP. A saída no Dispositivo E mostra que as conexões estão estabelecidas apenas com o Dispositivo A e o Dispositivo B.
user@C> show system connections extensive | match 10.10.10 tcp4 0 0 10.10.10.9.51872 10.10.10.10.179 SYN_SENT
user@E> show system connections extensive | match 10.10.10 tcp4 0 0 10.10.10.5.179 10.10.10.6.62096 ESTABLISHED tcp4 0 0 10.10.10.6.62096 10.10.10.5.179 ESTABLISHED tcp4 0 0 10.10.10.1.179 10.10.10.2.61506 ESTABLISHED tcp4 0 0 10.10.10.2.61506 10.10.10.1.179 ESTABLISHED
Monitoramento do tráfego nas interfaces
Propósito
Use o comando para comparar o tráfego em uma interface que estabelece uma conexão TCP com o tráfego em uma interface que não estabelece uma conexão TCP.monitor traffic
Ação
Desde o modo operacional, execute o comando na interface do dispositivo E até o dispositivo B e na interface do dispositivo E até o dispositivo C. A saída de amostra a seguir verifica se, no primeiro exemplo, as mensagens de reconhecimento () são recebidas.monitor trafficack No segundo exemplo, as mensagens não são recebidas.ack
user@E> monitor traffic size 1500 interface ge-1/2/1.5 19:02:49.700912 Out IP 10.10.10.5.bgp > 10.10.10.6.62096: P 3330573561:3330573580(19) ack 915601686 win 16384 <nop,nop,timestamp 1869518816 1869504850>: BGP, length: 19 19:02:49.801244 In IP 10.10.10.6.62096 > 10.10.10.5.bgp: . ack 19 win 16384 <nop,nop,timestamp 1869518916 1869518816> 19:03:03.323018 In IP 10.10.10.6.62096 > 10.10.10.5.bgp: P 1:20(19) ack 19 win 16384 <nop,nop,timestamp 1869532439 1869518816>: BGP, length: 19 19:03:03.422418 Out IP 10.10.10.5.bgp > 10.10.10.6.62096: . ack 20 win 16384 <nop,nop,timestamp 1869532539 1869532439> 19:03:17.220162 Out IP 10.10.10.5.bgp > 10.10.10.6.62096: P 19:38(19) ack 20 win 16384 <nop,nop,timestamp 1869546338 1869532439>: BGP, length: 19 19:03:17.320501 In IP 10.10.10.6.62096 > 10.10.10.5.bgp: . ack 38 win 16384 <nop,nop,timestamp 1869546438 1869546338>
user@E> monitor traffic size 1500 interface ge-1/0/0.9 18:54:20.175471 Out IP 10.10.10.9.61335 > 10.10.10.10.bgp: S 573929123:573929123(0) win 16384 <mss 1460,nop,wscale 0,nop,nop,timestamp 1869009240 0,sackOK,eol> 18:54:23.174422 Out IP 10.10.10.9.61335 > 10.10.10.10.bgp: S 573929123:573929123(0) win 16384 <mss 1460,nop,wscale 0,nop,nop,timestamp 1869012240 0,sackOK,eol> 18:54:26.374118 Out IP 10.10.10.9.61335 > 10.10.10.10.bgp: S 573929123:573929123(0) win 16384 <mss 1460,nop,wscale 0,nop,nop,timestamp 1869015440 0,sackOK,eol> 18:54:29.573799 Out IP 10.10.10.9.61335 > 10.10.10.10.bgp: S 573929123:573929123(0) win 16384 <mss 1460,sackOK,eol> 18:54:32.773493 Out IP 10.10.10.9.61335 > 10.10.10.10.bgp: S 573929123:573929123(0) win 16384 <mss 1460,sackOK,eol> 18:54:35.973185 Out IP 10.10.10.9.61335 > 10.10.10.10.bgp: S 573929123:573929123(0) win 16384 <mss 1460,sackOK,eol>
