Exemplo: Habilitação de anúncios de rotas BGP
O Junos OS não anuncia as rotas aprendidas com um peer EBGP de volta para o mesmo peer BGP externo (EBGP). Além disso, o software não anuncia essas rotas de volta para nenhum peers de EBGP que estejam no mesmo sistema autônomo (AS) que o peer originário, independentemente da instância de roteamento. Você pode modificar esse comportamento incluindo a advertise-peer-as declaração na configuração.
Se você incluir a advertise-peer-as declaração na configuração, o BGP anuncia a rota independentemente desta verificação.
Para restaurar o comportamento padrão, inclua a no-advertise-peer-as declaração na configuração:
no-advertise-peer-as;
O comportamento padrão de supressão de rota é desativado se a as-override declaração estiver incluída na configuração. Se você incluir as declarações e no-advertise-peer-as as as-override declarações na configuração, a no-advertise-peer-as declaração será ignorada.
Requisitos
Nenhuma configuração especial além da inicialização do dispositivo é necessária antes de configurar este exemplo.
Este exemplo foi atualizado e validado novamente no Junos release 21.2R1.
Visão geral
Este exemplo mostra três dispositivos de roteamento com conexões BGP (EBGP) externas. O dispositivo R2 tem uma conexão EBGP com o dispositivo R1 e outra conexão EBGP com o dispositivo R3. Embora separados pelo dispositivo R2, que está no AS 64511, o Dispositivo R1 e o Dispositivo R3 estão no mesmo QUE (COMO 64512). O Dispositivo R1 e o Dispositivo R3 anunciam em rotas diretas BGP para seus próprios endereços de interface de loopback.
O Dispositivo R2 recebe essas rotas de interface de loopback, e a declaração permite que o advertise peer-as Dispositivo R2 os anuncie. Especificamente, o Dispositivo R1 envia a rota 192.168.0.1 para o Dispositivo R2, e como o Dispositivo R2 tem o dispositivo configurado, o Dispositivo R2 pode enviar a rota 192.168.0.1 para o advertise peer-as Dispositivo R3. Da mesma forma, o Dispositivo R3 envia a rota 192.168.0.3 para o Dispositivo R2, e advertise peer-as permite que o Dispositivo R2 encaminhe a rota para o Dispositivo R1.
Para permitir que o Dispositivo R1 e o Dispositivo R3 aceitem rotas que contenham seu próprio número DE no caminho AS, a loops 2 declaração é necessária no Dispositivo R1 e dispositivo R3.

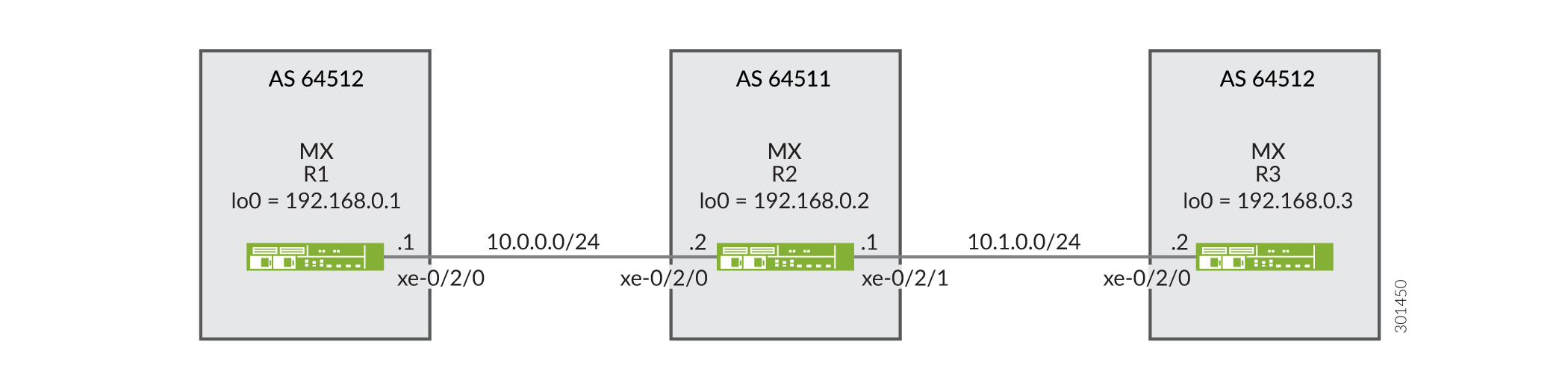

Topologia
Configuração
Configuração rápida da CLI
Para configurar este exemplo rapidamente, copie os seguintes comandos, cole-os em um arquivo de texto, remova qualquer quebra de linha, altere os detalhes necessários para combinar com a configuração da sua rede e, em seguida, copie e cole os comandos no CLI no nível de [edit] hierarquia.
Dispositivo R1
set interfaces xe-0/2/0 description R1-to-R2 set interfaces xe-0/2/0 unit 0 family inet address 10.0.0.1/30 set interfaces lo0 unit 0 family inet address 192.168.0.1/32 set protocols bgp family inet unicast loops 2 set protocols bgp group ext type external set protocols bgp group ext export send-direct set protocols bgp group ext peer-as 64511 set protocols bgp group ext neighbor 10.0.0.2 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options autonomous-system 64512
Dispositivo R2
set interfaces xe-0/2/0 description R2-to-R1 set interfaces xe-0/2/0 unit 0 family inet address 10.0.0.2/30 set interfaces xe-0/2/1 description R2-to-R3 set interfaces xe-0/2/1 unit 0 family inet address 10.1.0.1/30 set interfaces lo0 unit 0 family inet address 192.168.0.2/32 set protocols bgp group ext type external set protocols bgp group ext advertise-peer-as set protocols bgp group ext export send-direct set protocols bgp group ext neighbor 10.0.0.1 peer-as 64512 set protocols bgp group ext neighbor 10.1.0.2 peer-as 64512 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options autonomous-system 64511
Dispositivo R3
set interfaces xe-0/2/0 description R3-to-R2 set interfaces xe-0/2/0 unit 0 family inet address 10.1.0.2/30 set interfaces lo0 unit 0 family inet address 192.168.0.3/32 set protocols bgp family inet unicast loops 2 set protocols bgp group ext type external set protocols bgp group ext export send-direct set protocols bgp group ext peer-as 64511 set protocols bgp group ext neighbor 10.1.0.1 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options autonomous-system 64512
Procedimento
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.
Para configurar o dispositivo R1:
-
Configure as interfaces do dispositivo.
[edit interfaces] user@R1# set xe-0/2/0 description R1-to-R2 user@R1# set xe-0/2/0 unit 0 family inet address 10.0.0.1/30 user@R1# set lo0 unit 0 family inet address 192.168.0.1/32
-
Configure BGP.
[edit protocols bgp group ext] user@R1# set type external user@R1# set peer-as 64511 user@R1# set neighbor 10.0.0.2
-
Impeça que as rotas do dispositivo R3 sejam ocultas no dispositivo R1, incluindo a
loops 2declaração.A
loops 2declaração significa que o número de AS do próprio dispositivo local pode aparecer no caminho DE até uma vez sem causar a ocultação da rota. A rota fica oculta se o número DE do dispositivo local for detectado no caminho duas ou mais vezes.[edit protocols bgp family inet unicast] user@R1# set loops 2
-
Configure a política de roteamento que envia rotas diretas.
[edit policy-options policy-statement send-direct term 1] user@R1# set from protocol direct user@R1# set then accept
-
Aplique a política de exportação na sessão de peering BGP com o Dispositivo R2.
[edit protocols bgp group ext] user@R1# set export send-direct
-
Configure o número do sistema autônomo (AS).
[edit routing-options ] user@R1# set autonomous-system 64512
Procedimento passo a passo
Para configurar o dispositivo R2:
-
Configure as interfaces do dispositivo.
[edit interfaces] user@R2# set xe-0/2/0 description R2-to-R1 user@R2# set xe-0/2/0 unit 0 family inet address 10.0.0.2/30 user@R2# set xe-0/2/1 description R2-to-R3 user@R2# set xe-0/2/1 unit 0 family inet address 10.1.0.1/30 user@R2# set lo0 unit 0 family inet address 192.168.0.2/32
-
Configure BGP.
[edit protocols bgp group ext] user@R2# set type external user@R2# set neighbor 10.0.0.1 peer-as 64512 user@R2# set neighbor 10.1.0.2 peer-as 64512
-
Configure o Dispositivo R2 para anunciar rotas aprendidas de um peer EBGP para outro peer EBGP da mesma forma que.
Em outras palavras, anuncie para o Dispositivo R1 as rotas aprendidas com o Dispositivo R3 (e o inverso), embora o Dispositivo R1 e o Dispositivo R3 estejam no mesmo QUE.
[edit protocols bgp group ext] user@R2# set advertise-peer-as
-
Configure uma política de roteamento que envia rotas diretas.
[edit policy-options policy-statement send-direct term 1] user@R2# set from protocol direct user@R2# set then accept
-
Aplicar a política de exportação.
[edit protocols bgp group ext] user@R2# set export send-direct
-
Configure o número AS.
[edit routing-options] user@R2# set autonomous-system 64511
Resultados
A partir do modo de configuração, confirme sua configuração entrando noshow interfaces, show protocolsshow policy-optionse show routing-options comandos. Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
Dispositivo R1
user@R1# show interfaces
xe-0/2/0 {
description R1-to-R2;
unit 0 {
family inet {
address 10.0.0.1/30;
}
}
}
lo0 {
unit 0 {
family inet {
address 192.168.0.1/32;
}
}
}
user@R1# show protocols
bgp {
family inet {
unicast {
loops 2;
}
}
group ext {
type external;
export send-direct;
peer-as 64511;
neighbor 10.0.0.2;
}
}
user@R1# show policy-options
policy-statement send-direct {
term 1 {
from protocol direct;
then accept;
}
}
user@R1# show routing-options autonomous-system 64512;
Dispositivo R2
user@R2# show interfaces
xe-0/2/0 {
description R2-to-R1;
unit 0 {
family inet {
address 10.0.0.2/30;
}
}
}
xe-0/2/1 {
description R2-to-R3;
unit 0 {
family inet {
address 10.1.0.1/30;
}
}
}
lo0 {
unit 0 {
family inet {
address 192.168.0.2/32;
}
}
}
user@R2# show protocols
bgp {
group ext {
type external;
advertise-peer-as;
export send-direct;
neighbor 10.0.0.1 {
peer-as 64512;
}
neighbor 10.1.0.2 {
peer-as 64512;
}
}
}
user@R2# show policy-options
policy-statement send-direct {
term 1 {
from protocol direct;
then accept;
}
}
user@R2# show routing-options autonomous-system 64511;
Se você terminar de configurar os dispositivos, entre no commit modo de configuração.
Verificação
Confirme se a configuração está funcionando corretamente.
Verificação das rotas BGP
Propósito
Certifique-se de que as tabelas de roteamento do dispositivo R1 e do dispositivo R3 contenham as rotas esperadas.
Ação
-
No dispositivo R2, desative a
advertise-peer-asdeclaração na configuração BGP.[edit protocols bgp group ext] user@R2# deactivate advertise-peer-as user@R2# commit
-
No dispositivo R3, desative a
loopsdeclaração na configuração BGP.[edit protocols bgp family inet unicast ] user@R3# deactivate unicast loops user@R3# commit
-
No dispositivo R1, verifique quais rotas são anunciadas para o Dispositivo R2.
user@R1> show route advertising-protocol bgp 10.0.0.2 inet.0: 5 destinations, 6 routes (5 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 10.0.0.0/30 Self I * 192.168.0.1/32 Self I
-
No dispositivo R2, verifique quais rotas são recebidas do dispositivo R1.
user@R2> show route receive-protocol bgp 10.0.0.1 inet.0: 7 destinations, 9 routes (7 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path 10.0.0.0/30 10.0.0.1 64512 I * 192.168.0.1/32 10.0.0.1 64512 I
-
No dispositivo R2, verifique quais rotas são anunciadas para o dispositivo R3.
user@R2> show route advertising-protocol bgp 10.1.0.2 inet.0: 7 destinations, 9 routes (7 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 10.0.0.0/30 Self I * 10.1.0.0/30 Self I * 192.168.0.2/32 Self I
-
No dispositivo R2, ative a
advertise-peer-asdeclaração na configuração BGP.[edit protocols bgp group ext] user@R2# activate advertise-peer-as user@R2# commit
-
No dispositivo R2, confira novamente as rotas anunciadas para o dispositivo R3.
user@R2> show route advertising-protocol bgp 10.1.0.2 inet.0: 7 destinations, 9 routes (7 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 10.0.0.0/30 Self I * 10.1.0.0/30 Self I * 192.168.0.1/32 Self 64512 I * 192.168.0.2/32 Self I * 192.168.0.3/32 10.1.0.2 64512 I
-
No dispositivo R3, verifique as rotas recebidas do dispositivo R2.
user@R3> show route receive-protocol bgp 10.1.0.1 inet.0: 5 destinations, 6 routes (5 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 10.0.0.0/30 10.1.0.1 64511 I 10.1.0.0/30 10.1.0.1 64511 I * 192.168.0.2/32 10.1.0.1 64511 I
-
No dispositivo R3, ative a
loopsdeclaração na configuração BGP.[edit protocols bgp family inet unicast ] user@R3# activate unicast loops user@R3# commit
-
No dispositivo R3, confira novamente as rotas recebidas do dispositivo R2.
user@R3> show route receive-protocol bgp 10.1.0.1 inet.0: 6 destinations, 8 routes (6 active, 0 holddown, 1 hidden) Prefix Nexthop MED Lclpref AS path * 10.0.0.0/30 10.1.0.1 64511 I 10.1.0.0/30 10.1.0.1 64511 I * 192.168.0.1/32 10.1.0.1 64511 64512 I * 192.168.0.2/32 10.1.0.1 64511 I
Significado
Primeiro, a advertise-peer-as declaração e a loops declaração são desativadas para que o comportamento padrão possa ser analisado. O dispositivo R1 envia ao Dispositivo R2 uma rota para o endereço de interface de loopback do Dispositivo R1, 192.168.0.1/32. O dispositivo R2 não anuncia essa rota para o dispositivo R3. Após ativar a declaração, o advertise-peer-as Dispositivo R2 anuncia a rota 192.168.0.1/32 para o dispositivo R3. O dispositivo R3 não aceita essa rota até que a loops declaração seja ativada.
