Configurando o gerenciamento de falhas na conectividade de Ethernet OAM

SUMMARY Esta seção descreve o Connectivity Fault Management (CFM), configuração de protocolo de verificação de continuidade, protocolo de rastreamento de enlace, criação de um domínio de manutenção e configuração de CFM ethernet OAM em um dispositivo de segurança.

As interfaces ethernet em dispositivos da série SRX são compatíveis com IEEE padrão 802.1ag para Operação, Administração e Gerenciamento (OAM). O 802.1ag é um IEEE padrão para gerenciamento de falhas de conectividade (CFM).

Compreendendo o gerenciamento de falhas na conectividade de Ethernet OAM

As interfaces ethernet em dispositivos da série SRX são compatíveis com IEEE padrão 802.1ag para Operação, Administração e Gerenciamento (OAM). O 802.1ag é um IEEE padrão para gerenciamento de falhas de conectividade (CFM). A IEEE 802.1ag fornece uma especificação para Ethernet CFM. A rede Ethernet pode consistir em uma ou mais instâncias de serviço. Uma instância de serviço pode ser uma VLAN ou uma concatenação de VLANs. O objetivo do CFM é fornecer um mecanismo para monitorar, localizar e isolar links com falhas.

Nota:

O suporte ao padrão IEEE 802.1ag para OAM em dispositivos da série SRX depende da versão do Junos OS em execução no dispositivo.

A partir do junos OS Release 15.1X49-D80, Ethernet OAM CFM é compatível com SRX1500 dispositivos.

A partir do Junos OS Release 15.1X49-D75, Ethernet OAM CFM é compatível com dispositivos SRX300, SRX320, SRX340, SRX345 e SRX550M.

O CFM ethernet OAM não tem suporte da versão do Junos OS 15.1X49-D40 para o Junos OS Release 15.1X49-D70.

O suporte ao CFM inclui os seguintes recursos:

  • Monitoramento de falhas usando o protocolo de verificação de continuidade. Esse é um protocolo de detecção e verificação de saúde do vizinho que descobre e mantém adjacências em nível de VLAN ou link.

  • Descoberta de caminho e verificação de falhas usando o protocolo Link Trace. Esse recurso não é suportado no Junos OS Release 12.3X48-D65.

  • Isolamento de falhas usando o protocolo Loopback.

    O protocolo Loopback é usado para verificar o acesso a pontos de associação de manutenção (MEPs) na mesma associação de manutenção (MA). As mensagens de Loopback são acionadas por um administrador que usa o ping ethernet comando.

Nota:

O serviço de LAN privada virtual (VPLS) não tem suporte para dispositivos SRX100, SRX110, SRX210, SRX220, SRX240, SRX300, SRX320, SRX340, SRX345, SRX380, SRX550M, SRX1400 e SRX1500.

O CFM divide a rede de serviços em vários domínios administrativos. Por exemplo, operadoras, provedores e clientes podem fazer parte de diferentes domínios administrativos. Cada domínio administrativo é mapeado em um domínio de manutenção, fornecendo informações suficientes para realizar seu próprio gerenciamento, o que evita violações de segurança e possibilita o monitoramento completo.

Em um domínio de manutenção de CFM, cada instância de serviço é chamada de associação de manutenção. Uma associação de manutenção pode ser pensada como uma malha completa de pontos de extremidade da associação de manutenção (MEPs) com características semelhantes. Os MEPs são entidades de CFM ativas que geram e respondem a mensagens de protocolo CFM. Também existe um ponto intermediário da associação de manutenção (MIP), que é uma entidade de CFM semelhante ao MEP, mas mais passivo (os MIPs só respondem a mensagens de CFM).

Cada domínio de manutenção está associado a um nível de domínio de manutenção de 0 a 7. A alocação de nível é baseada na hierarquia de rede, na qual domínios externos são atribuídos a um nível mais alto do que os domínios internos. Você configura os pontos final do cliente para ter o mais alto nível de domínio de manutenção. O nível de domínio da manutenção é um parâmetro obrigatório que indica as relações de aninhamento entre vários domínios de manutenção. O nível está integrado em cada quadro de CFM. Mensagens de CFM em um determinado nível são processadas por MEPs no mesmo nível.

Para habilitar o CFM em uma interface Ethernet, você deve configurar domínios de manutenção, associações de manutenção e MEPs.

As limitações do CFM são as seguinte:

  • Você não pode configurar MEP e MIP no mesmo VLAN.

  • O gerenciamento de falhas de CFM e de link (LFM) pode ser configurado na mesma interface.

  • Você não pode configurar CFM com GVRP (Generic VLAN Registration Protocol, Protocolo de registro de VLAN genérica).

  • O CFM não é suportado em portas VoIP VLAN.

  • Nos SRX240 e dispositivos SRX550M, o tamanho do pacote de mensagem de Loopback (LBM) padrão é de 113 bytes.

Benefícios do Ethernet CFM

Ethernet CFM fornece os seguintes benefícios:

  • Tecnologia de OAM de nível de serviço completo

  • Despesas operacionais reduzidas para redes Ethernet de provedores de serviços

  • Vantagem competitiva para os provedores de serviços

CFM sobre interfaces VDSL e PPPoE para dispositivos SRX210, SRX220, SRX240, SRX320, SRX340, SRX345, SRX380, SRX550 e SRX550M

A partir do Junos OS Release 12.3X48-D65, em SRX210, SRX220, SRX240 e dispositivos SRX550, o gerenciamento de falhas de conectividade (CFM) da Operação, Administração e Manutenção (OAM) é suportado em interfaces de assinante digital de altíssima taxa de bit (VDSL) e em interfaces de Protocolo ponto a ponto sobre Ethernet (PPPoE), além de interfaces Ethernet.

CFM sobre VDSL deve ser configurado na interface pt. Para dar suporte a CFM em PPPoE, você precisa configurar o domínio da manutenção e o ponto final da associação de manutenção (MEP). A interface CFM sobre VDSL tem suporte para protocolos DEP de down direction, verificação de continuidade e loopback.

As limitações a seguir são as limitações ao configurar Ethernet CFM por meio de interface VDSL ou Camada 3:

  • Os perfis de ação CFM não são suportados na interface lógica de Protocolo ponto a ponto com Ethernet (PPPoE) nos dispositivos SRX210, SRX220, SRX240, SRX550 e SRX650.

  • A medição de perda sintética sob demanda é suportada apenas em dispositivos SRX320, SRX340, SRX345 e SRX550M. A medição proativa de perda sintética não é suportada.

  • Quando o CFM sobre PPPoE é implementado, o CFM deve ser aplicado na interface lógica PPPoE e não na interface subjacente.

  • CFM sobre VDSL pode ser implementado como um MEP, mas não como um MIP.

  • Não há suporte para a passagem de CFM de nível superior sobre uma interface VDSL ou Gigabit Ethernet no modo de interface de Camada 3.

  • Para uma interface VDSL com marca VLAN, o CFM sempre deve ser aplicado na respectiva interface lógica e não na interface física.

  • Quando o CFM é ativado em VDSL, os pacotes de CFM são eliminados aleatoriamente, fazendo com que as sessões de CFM se estenem com base no temporizador quando o tráfego de trânsito exceder a taxa de linha. A agitação ocorre porque o Mini-PIM (Mini-PIM, Mini-PIM) de VDSL não consegue diferenciar e priorizar pacotes de CFM.

Configurando o protocolo de verificação de continuidade em um dispositivo de segurança

O Protocolo de verificação de continuidade é usado para detecção de falhas por um ponto final de associação de manutenção (MEP) em uma associação de manutenção. Periodicamente, o MEP envia mensagens de verificação de continuidade de multicast. Os MEPs receptores usam as mensagens de verificação de continuidade (CCMs) para criar um banco de dados MEP de todos os MEPs na associação de manutenção.

A partir dos dispositivos Junos OS Release 12.3X48-D65, nos dispositivos SRX210, SRX220, SRX240 e SRX550, o protocolo de verificação de continuidade para gerenciamento de falhas de operação, administração e gerenciamento de Ethernet (OAM) é suportado por interfaces VDSL e PPPoE, além de interfaces Ethernet.

A partir da versão 15.1X49-D80 Junos OS, o protocolo de verificação de continuidade para Ethernet OAM CFM é suportado em SRX1500 dispositivos.

A partir do Junos OS Release 15.1X49-D75, o protocolo de verificação de continuidade para CFMis Ethernet OAM é compatível com dispositivos SRX300, SRX320, SRX340, SRX345 e SRX550M.

O protocolo de verificação de continuidade para Ethernet OAM CFM não é suportado desde a versão do Junos OS 15.1X49-D40 ao Junos OS Release 15.1X49-D70.

Para configurar o protocolo de verificação de continuidade:

  1. Ative o protocolo de verificação de continuidade.
  2. Especifique o intervalo de espera da verificação de continuidade. O intervalo de espera é o número de minutos para esperar antes de liberar o banco de dados MEP caso não ocorram atualizações. O valor padrão é de 10 minutos (não suportado no Junos OS Release 12.3X48-D60).
  3. Especifique o intervalo CCM. O intervalo é o tempo entre a transmissão de CCMs. Você pode especificar 10 minutos (10m), 1 minuto (1m), 10 segundos (10s), 1 segundo (1s) ou 100 milissegundos (100ms).
  4. Especifique o número de CCMs (ou seja, unidades de dados de protocolo) que podem ser perdidas antes que o MEP seja marcado como down. O número padrão de unidades de dados de protocolo (PDUs) é 3.
Nota:

Se o intervalo de CCM for de 100 milissegundos, apenas quatro MEPs são suportados em um dispositivo.

Criação de um domínio de manutenção em um dispositivo de segurança

Um domínio de manutenção consiste em entidades de rede, como operadoras, provedores e clientes. Um domínio de manutenção é um espaço de gerenciamento para gerenciar e gerenciar uma rede. Um domínio é propriedade e operada por uma única entidade e definido pelo conjunto de portas internas a ela e em seu limite. Cada domínio de manutenção está associado a um nível de domínio de manutenção de 0 a 7. A alocação de nível é baseada na hierarquia de rede, na qual domínios externos são atribuídos a um nível mais alto do que os domínios internos. Você configura os pontos final do cliente para ter o mais alto nível de domínio de manutenção. O nível de domínio da manutenção é um parâmetro obrigatório que indica as relações de aninhamento entre vários domínios de manutenção.

Para habilitar o gerenciamento de falhas de conectividade (CFM) em uma interface Ethernet, domínios de manutenção, associações de manutenção e pontos de extremidade da associação de manutenção (MEPs) precisam ser criados e configurados.

A partir dos dispositivos Junos OS Release 12.3X48-D65, em dispositivos SRX210, SRX220, SRX240 e SRX550, criar um domínio de manutenção para Ethernet OAM CFM é suportado por interfaces VDSL e PPPoE, além de interfaces Ethernet.

A partir do Junos OS Release 15.1X49-D80, a criação de um domínio de manutenção para Ethernet OAM CFM é compatível com SRX1500 dispositivos.

A partir do Junos OS Release 15.1X49-D75, a criação de um domínio de manutenção para Ethernet OAM CFM é compatível com dispositivos SRX300, SRX320, SRX340, SRX345 e SRX550M.

A criação de um domínio de manutenção para Ethernet OAM CFM não é suportada desde a versão do Junos OS 15.1X49-D40 ao Junos OS Release 15.1X49-D70.

Para criar um domínio de manutenção:

  1. Especifique um nome para o domínio da manutenção.

  2. Especifique um formato para o nome do domínio da manutenção. Se você não especificar um formato, nenhum nome está configurado.

    • Uma string de caracteres ASCII simples

    • Formato Sistema de Nome de Domínio (DNS)

    • Um controle de acesso ao meio (MAC) mais um identificador de dois octetos no intervalo de 0 a 65.535

    • Nenhum

    Por exemplo, especificar o formato do nome como um endereço MAC e um identificador de dois octetos:

    [edit protocols oam ethernet connectivity-fault-management maintenance-domain domain-name]

    user@host# set name-format mac+2oct

  3. Configure o nível de domínio da manutenção, que é usado para indicar a relação de aninhamento entre esse domínio e outros domínios. Use um valor de 0 a 7.

    [edit protocols oam ethernet connectivity-fault-management maintenance-domain domain-name]

    user@host# set level level-number

Configurando uma metade da função MIP de domínio de manutenção em um dispositivo de segurança

A partir do Junos OS Release 15.1X49-D80, a configuração de uma metade da função MIP do domínio de manutenção para gerenciamento de falhas de conectividade OAM Ethernet é compatível com SRX1500 dispositivos.

A partir do Junos OS Release 15.1X49-D75, a configuração de uma função de metade do domínio de manutenção para gerenciamento de falhas de conectividade OAM Ethernet é compatível com dispositivos SRX300, SRX320, SRX340, SRX345 e SRX550M.

Configurar uma função de MIP de domínio de manutenção para gerenciamento de falhas de conectividade OAM Ethernet não é suportado desde a liberação do Junos OS 15.1X49-D40 ao Junos OS Release 15.1X49-D70.

A metade da função MIP (MHF) divide a funcionalidade de ponto intermediário da associação de manutenção (MIP) em dois segmentos unidirecionais, aumenta a visibilidade com configuração mínima e aumenta a cobertura da rede aumentando o número de pontos que podem ser monitorados. O MHF amplia a capacidade de monitoramento respondendo a mensagens de loopback e link Trace para ajudar a isolar falhas. Sempre que um MIP está configurado, o valor da metade da função MIP para todos os domínios de manutenção e associações de manutenção deve ser o mesmo.

Para configurar a função de metade MIP:

Nota:
  • Se os dispositivos SRX340 ou SRX345 estão configurados como MIPs, certifique-se de que um MAC estático está configurado na tabela de complicação Ethernet com a interface de next-hop para o MEP MAC.

  • Você não pode configurar o MIP em um domínio não-padrão.

  • No modo Q-in-Q, pacotes de tags duplas não são retidos pelo MIP.

  • No máximo 116 MIPs podem ser configurados em um dispositivo.

Criação de uma associação de manutenção em um dispositivo de segurança

Em um domínio de manutenção de gerenciamento de falhas de conectividade (CFM), cada instância de serviço é chamada de associação de manutenção. Uma associação de manutenção pode ser pensada como uma malha completa de pontos de extremidade da associação de manutenção (MEPs) com características semelhantes.

A partir dos dispositivos Junos OS Release 12.3X48-D65, em dispositivos SRX210, SRX220, SRX240 e SRX550, criar uma associação de manutenção para gerenciamento de falhas de conectividade OAM Ethernet é suportado por interfaces VDSL e PPPoE, além de interfaces Ethernet.

A partir do Junos OS Release 15.1X49-D80, a criação de uma associação de manutenção para Ethernet OAM CFM é compatível com SRX1500 dispositivos.

A partir do Junos OS Release 15.1X49-D75, a criação de uma associação de manutenção para Ethernet OAM CFM é compatível com dispositivos SRX300, SRX320, SRX340, SRX345 e SRX550M.

A criação de uma associação de manutenção para Ethernet OAM CFM não é suportada desde a versão do Junos OS 15.1X49-D40 ao Junos OS Release 15.1X49-D70.

Para criar uma associação de manutenção:

Nota:

No SRX210, SRX220, SRX240, SRX300, SRX320, SRX340, SRX345, SRX380, SRX550, SRX550M e SRX650 dispositivos, é suportado um máximo de sete associações de manutenção.

Configurando um ponto final da associação de manutenção em um dispositivo de segurança

A partir dos dispositivos Junos OS Release 12.3X48-D65, em dispositivos SRX210, SRX220, SRX240 e SRX550, configurar um ponto final da associação de manutenção para Ethernet OAM CFM é suportado por interfaces VDSL e PPPoE, além de interfaces Ethernet.

A partir do Junos OS Release 15.1X49-D80, a configuração de um ponto final da associação de manutenção para Ethernet OAM CFM é compatível com SRX1500 dispositivos.

A partir do Junos OS Release 15.1X49-D75, configurar um ponto final da associação de manutenção para Ethernet OAM CFM é compatível com dispositivos SRX300, SRX320, SRX340, SRX345 e SRX550M.

Configurar um ponto final da associação de manutenção para Ethernet OAM CFM não é suportado desde a versão do Junos OS 15.1X49-D40 ao Junos OS Release 15.1X49-D70.

Para configurar um MEP:

  1. Especifique uma ID para o MEP. O valor pode ser de 1 a 8191.

  2. Ative a descoberta automática de MEP se você quiser que o MEP aceite mensagens de verificação de continuidade (CCMs) de todos os MEPs remotos da mesma associação de manutenção.
  3. Especifique que os pacotes CCM de CFM sejam transmitidas apenas em uma direção para o MEP. Ou seja, definir a direção como down para que as CCMs sejam transmitidas apenas para fora (não entrar) da interface configurada neste MEP.
  4. Especifique a interface lógica à qual o MEP está conectado. Pode ser uma interface de acesso ou uma interface de tronco. Se você especificar uma interface de tronco, a VLAN associada a essa interface deve ter uma ID VLAN.

  5. Configure um MEP remoto a partir do qual os CCMs são esperados. Caso a descoberta automática não seja habilitada, o MEP remoto deve estar configurado na instrução; caso contrário, as CCMs do MEP remoto serão tratadas como mep erros.
Nota:

Não é possível configurar MEPs em níveis diferentes para as mesmas VLANs.

Exemplo: Configurando o gerenciamento de falhas de conectividade de Ethernet OAM em um dispositivo de segurança

A partir do junos OS Release 15.1X49-D80, o gerenciamento de falhas de conectividade Ethernet OAM é suportado em SRX1500 dispositivos.

A partir do Junos OS Release 15.1X49-D75, o gerenciamento de falhas de conectividade Ethernet OAM é suportado em dispositivos SRX300, SRX320, SRX340, SRX345 e SRX550M.

O gerenciamento de falhas na conectividade Ethernet OAM não é suportado desde a versão do Junos OS 15.1X49-D40 ao Junos OS Release 15.1X49-D70.

O CfM (Connectivity Fault Management, Gerenciamento de falhas de conectividade) fornece um mecanismo para monitorar, localizar e isolar links com falhas.

Este exemplo descreve como habilitar e configurar uma sessão de CFM OAM de ponta a ponta em uma interface Ethernet.

Requisitos

Este exemplo usa os seguintes componentes de hardware e software:

  • Três dispositivos da Série SRX conectados por um link Ethernet ponto a ponto.

  • Junos OS Release 12.1X44-D10 ou mais tarde para dispositivos da Série SRX.

Visão geral

As interfaces ethernet em dispositivos da série SRX são compatíveis com IEEE padrão 802.1ag para Operação, Administração e Gerenciamento (OAM). A especificação IEEE 802.1ag fornece uma especificação para o gerenciamento de falhas de conectividade Ethernet (CFM). O CFM pode ser usado para detectar falhas no caminho da rede entre os dispositivos locais do cliente. Ele também ajuda a detectar o dispositivo ou nó na rede do provedor, onde ocorreu a falha.

Este exemplo descreve como configurar uma sessão de CFM de ponta a ponta. Neste exemplo, três dispositivos são conectados por um enlace Ethernet ponto a ponto. O enlace entre esses dispositivos é monitorado usando CFM. Para verificar a conectividade ou falha na rede do provedor, o ponto intermediário de manutenção (MIP) está configurado.

Topologia

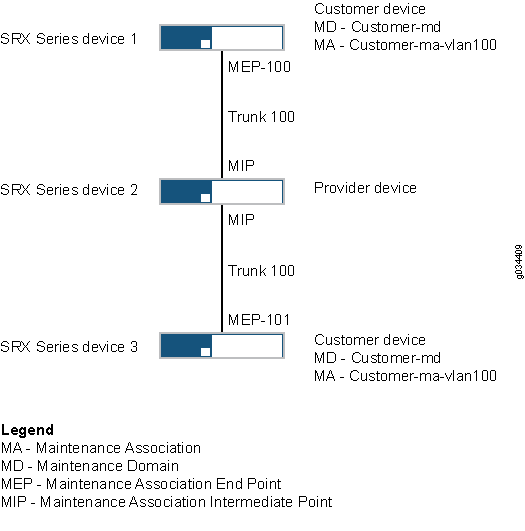

Figura 1 mostra três dispositivos da Série SRX conectados por um enlace Ethernet ponto a ponto.

Figura 1: Ethernet CFM com dispositivos da série SRX Ethernet CFM com dispositivos da série SRX

Configurando o gerenciamento de falhas na conectividade de Ethernet OAM

Configurando o gerenciamento de falhas de conectividade de Ethernet OAM no dispositivo 1

Configuração rápida CLI

Para configurar rapidamente este exemplo, copie os comandos a seguir, confie-os em um arquivo de texto, remova quaisquer quebras de linha, altere quaisquer detalhes necessários para combinar a configuração da rede, copie e copie e copie os comandos na CLI no nível da hierarquia e, em seguida, entre no modo de [edit]commit configuração.

Procedimento passo a passo

O exemplo a seguir requer que você navegar por vários níveis na hierarquia de configuração. Para obter instruções sobre como fazer isso, consulte Como usar o Editor de CLI no modo de configuração no Guia do Usuário do Junos OS CLI.

Para habilitar e configurar o OAM CFM no dispositivo 1:

  1. Defina uma VLAN e habilita a interface para com switching ethernet da família com tronco ou acesso do modo interface.

  2. Especifique o nome do domínio da manutenção e o nível do domínio da manutenção.

  3. Crie uma associação de manutenção e configure o MEP.

  4. Ative a descoberta automática de MEP.

  5. Ative o protocolo de verificação de continuidade e especifique o intervalo de verificação de continuidade e intervalo de espera.

Resultados

A partir do modo de configuração, confirme sua configuração ao entrar no show protocols comando. Se a saída não apresentar a configuração pretendido, repetirá as instruções de configuração neste exemplo para corrigi-la.

Para a brevidade, essa show protocols saída de comando inclui apenas a configuração relevante para este exemplo. Qualquer outra configuração do sistema foi trocada por elipses (...).

Caso você não configure o dispositivo, entre commit no modo de configuração.

Configuração de ETHERNET OAM CFM com mIP metade função no dispositivo 2

Configuração rápida CLI

Para configurar rapidamente este exemplo, copie os comandos a seguir, confie-os em um arquivo de texto, remova quaisquer quebras de linha, altere quaisquer detalhes necessários para combinar a configuração da rede, copie e copie e copie os comandos na CLI no nível da hierarquia e, em seguida, entre no modo de [edit]commit configuração.

Procedimento passo a passo

O exemplo a seguir requer que você navegar por vários níveis na hierarquia de configuração. Para obter instruções sobre como fazer isso, consulte Como usar o Editor de CLI no modo de configuração no Guia do Usuário do Junos OS CLI.

Para configurar a metade da função MIP:

  1. Defina uma VLAN e habilita a interface para com switching ethernet da família com tronco ou acesso do modo interface.

  2. Crie um domínio de manutenção e configure o VLAN.

  3. Crie uma função de metade MIP.

    Nota:

    Para configurar as opções de rastreamento, execute os seguintes comandos:

Resultados

A partir do modo de configuração, confirme sua configuração ao entrar no show protocols comando. Se a saída não apresentar a configuração pretendido, repetirá as instruções de configuração neste exemplo para corrigi-la.

Para a brevidade, essa show saída de comando inclui apenas a configuração relevante para este exemplo. Qualquer outra configuração do sistema foi trocada por elipses (...).

Caso você não configure o dispositivo, entre commit no modo de configuração.

Configurando o gerenciamento de falhas de conectividade de Ethernet OAM no dispositivo 3

Configuração rápida CLI

Para configurar rapidamente este exemplo, copie os comandos a seguir, confie-os em um arquivo de texto, remova quaisquer quebras de linha, altere quaisquer detalhes necessários para combinar a configuração da rede, copie e copie e copie os comandos na CLI no nível da hierarquia e, em seguida, entre no modo de [edit]commit configuração.

Procedimento passo a passo

O exemplo a seguir requer que você navegar por vários níveis na hierarquia de configuração. Para obter instruções sobre como fazer isso, consulte Como usar o Editor de CLI no modo de configuração no Guia do Usuário do Junos OS CLI.

Para habilitar e configurar o OAM CFM no dispositivo 3:

  1. Defina uma VLAN e habilita a interface para com switching ethernet da família com tronco ou acesso do modo interface.

  2. Especifique o nome do domínio da manutenção e o nível do domínio da manutenção.

  3. Crie uma associação de manutenção e configure o MEP.

  4. Ative a descoberta automática de MEP.

  5. Ative o protocolo de verificação de continuidade e especifique o intervalo de verificação de continuidade e intervalo de espera.

Resultados

A partir do modo de configuração, confirme sua configuração ao entrar no show protocols comando. Se a saída não apresentar a configuração pretendido, repetirá as instruções de configuração neste exemplo para corrigi-la.

Para a brevidade, essa show saída de comando inclui apenas a configuração relevante para este exemplo. Qualquer outra configuração do sistema foi trocada por elipses (...).

Caso você não configure o dispositivo, entre commit no modo de configuração.

Verificação

Confirmar se a configuração está funcionando corretamente.

Verificar a configuração do OAM CFM no dispositivo 1

Propósito

Verificar se o OAM CFM está configurado corretamente.

Ação

No modo operacional, insira os seguintes comandos:

  • show oam ethernet connectivity-fault-management adjacencies para exibir adjacências de gerenciamento de falhas de conectividade.

  • show oam ethernet connectivity-fault-management interfaces para exibir as informações de OAM Ethernet para a interface especificada.

Esses comandos produzem a seguinte saída de amostra:

Significado
  • Se a saída do comando exibir o status da verificação de continuidade como e exibir detalhes do MEP remoto, isso significa que o gerenciamento de falhas de conectividade show oam ethernet connectivity-fault-management interfaces detailenabled (CFM) estava configurado corretamente.

  • Se a saída do comando exibir o estado como, indicará que o protocolo de verificação show oam ethernet connectivity-fault-management adjacenciesok de continuidade está operacional.

Verificar a configuração do OAM CFM com a metade da função MIP no dispositivo 2

Propósito

Verificar se o OAM CFM está configurado corretamente.

Ação

Do modo operacional, execute o show oam ethernet connectivity-fault-management mip comando.

Significado

A show oam ethernet connectivity-fault-management mip saída de comando exibe as informações de MIP.

Verificar a configuração do OAM CFM no dispositivo 3

Propósito

Verificar se o OAM CFM está configurado corretamente.

Ação

No modo operacional, insira os seguintes comandos:

  • show oam ethernet connectivity-fault-management adjacencies para exibir adjacências de gerenciamento de falhas de conectividade.

  • show oam ethernet connectivity-fault-management interfaces para exibir as informações de OAM Ethernet para a interface especificada.

Significado
  • Se a saída do comando exibir o status da verificação de continuidade como e exibir detalhes do MEP remoto, isso significa que o gerenciamento de falhas de conectividade show oam ethernet connectivity-fault-management interfaces detailenabled (CFM) estava configurado corretamente.

  • Se a saída do comando exibir o estado como, indicará que o protocolo de verificação show oam ethernet connectivity-fault-management adjacenciesok de continuidade está operacional.

Verificação do caminho usando o protocolo de rastreamento de enlace

Propósito

Verificar o caminho entre os endpoints de manutenção.

Ação

Do modo operacional, insira o traceroute ethernet comando.

Verificar a continuidade do MEP usando o Ping

Propósito

Verificar o acesso a MEPs na mesma associação de manutenção.

Ação

Do modo operacional, insira o ping ethernet comando.
