Indicação de alarme de Ethernet

Use as seguintes informações para entender mais sobre o sinal de indicação de alarme Ethernet (ETH-AIS) e como configurar o ETH-AIS nos dispositivos.

Visão geral da função do sinal de indicação de alarme ethernet (ETH-AIS)

A função ETH-AIS (Alarm Signal, Sinal de indicação de alarme Ethernet) permite que um provedor de serviços implante um serviço Ethernet para determinar se existe uma falha de conectividade no nível do domínio do provedor ou em um nível abaixo. Quando a falha ocorre no nível de domínio do provedor, o provedor de serviços resolve a falha e, quando a falha ocorre em um nível abaixo, o provedor pode ignorar a falha ou entrar em contato com as autoridades relevantes para tratar a falha.

As seções a seguir explicam eTH-AIS, poucos casos de uso que determinam quando gerar e propagar pacotes ETH-AIS e termos associados em detalhes:

Entender a ETH-AIS em um domínio de manutenção

A ITU-T desenvolveu o Y.1731 como recomendação para a operação, Funções e mecanismos de administração e manutenção (OAM) para redes baseadas em Ethernet, incluindo funções OAM, como ETH-AIS, sinal bloqueado Ethernet (ETH-LCK), sinal de teste ethernet (ETH-Test), comutamento de proteção automática Ethernet (ETH-APS), canal de comunicação de manutenção ethernet (ETH-MCC), OAM experimental Ethernet (ETH-EXP), OAM específico do fornecedor ethernet (ETH-VSP) e monitoramento do desempenho. Para informações sobre domínio de manutenção e termos relacionados, consulte Termos definidos .

De acordo com os padrões Y.1731, um MEP de servidor é uma função combinada da função de rescisão da camada do servidor e da função de adaptação da camada de serviços de Ethernet do servidor. O MEP do servidor notifica os MEPs de camada de serviços Ethernet (ETH) quando detecta uma falha. A função de rescisão da camada do servidor executa os mecanismos OAM específicos da camada do servidor e os alarmes são suprimidos na camada do servidor pelo ETH-AIS.

Observe que o ETH-AIS não é aplicável a redes STP (Spanning Tree Protocol)

O ETH-AIS permite que você elite os alarmes quando uma condição de falha é detectada. Usando o ETH-AIS, um provedor de serviços pode diferenciar falhas em diferentes níveis.

O ETH-AIS oferece muitas vantagens que incluem:

  • Os provedores de serviços não precisam aumentar os alarmes se houver falhas de nível inferior.

  • Os provedores de serviços podem oferecer um ressarcimento a seus assinantes ou usufruir de um ressarcimento de seu provedor de Internet com base na indisponibilidade do serviço.

Os roteadores da Série MX oferecem suporte a ITU-T Y.1731 ETH-AIS para fornecer gerenciamento de falhas para provedores de serviços que fornecem serviços de Ethernet de operadora usando IEEE padrão 802.1ag.

Nota:

A série MX Virtual Chassis não tem suporte para sinal de indicação de alarme Ethernet (ETH-AIS).

Detecção de falhas em um domínio de manutenção

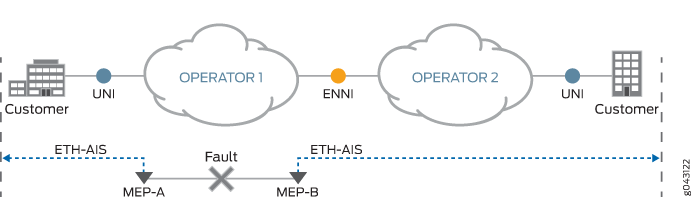

No cenário descrito na Figura 1 na página xyz, você tem um nível de provedor de serviços e um nível de cliente. Dois provedores de serviços,Operadora-1 e Operadora-2,são considerados para fins de ilustração. Assuma que ocorre uma falha no nível de domínio da manutenção do Operador-1 que tenha MEP-A e MEP-B em seus limites de nível de domínio de manutenção. Para notificar as falhas em um sistema de gerenciamento de rede e evitar a notificação de alertas do nível do cliente pela mesma falha, o MEP-A e o MEP-B transmitem um sinal de indicação de alarme (AIS) em direções opostas, indicando assim os níveis mais altos e a rede Operator-2 sobre a falha, de maneira que os alarmes sejam suprimidos.

A sinalização é alcançada por meio da transmissão e propagação de PDUs (Data Units, Unidades de Dados de Protocolo de AIS). Você deve habilitar a AIS explicitamente em todos os MEPs no nível do provedor de serviços. Um MEP configurado para emitir quadros com informações de ETH-AIS geralmente está na camada do servidor e continua a transmitir quadros periódicos com informações de ETH-AIS até que a condição do defeito seja liberada. Quando um MEP cliente recebe os quadros ETH-AIS, ele elimina os alarmes de perda de continuidade associados aos seus meps de peer.

Observe que, na falta de AIS, um MEP cliente retoma a geração de alarmes de perda de continuidade quando detecta as condições de defeito de perda de continuidade de sua camada de servidor.

Para conectividade de camada de serviços Ethernet ponto a ponto, um MEP tem apenas um MEP peer. Portanto, não há nenhuma ambigüidade em relação ao MEP peer para o qual o MEP deve suprimir os alarmes quando receber as informações do ETH-AIS.

Para conectividade de camada de serviços Multipoint Ethernet, um MEP que recebe informações de ETH-AIS não pode determinar o MEP exato que encontrou a falha e, portanto, não pode isolar o MEP correspondente exato para suprimir os alarmes. Para evitar esse cenário, a Y.1731 recomenda a eliminação de alarmes para todos os MEPs de colegas no mesmo nível de domínio, independentemente do status de conectividade em uma configuração de conectividade de camada de serviços Ethernet com vários pontos.

Tabela 1 lista os comandos do modo operacional que você pode usar em um domínio de manutenção para verificar os vários parâmetros relacionados a um MEP.

Tabela 1: Comandos do modo operacional

Para verificar

Comandos do modo operacional

Se a configuração de AIS está configurada corretamente em um MEP CFM.

show protocols oam ethernet connectivity-fault-management action-profile

Estatísticas dos quadros de AIS.

show oam ethernet connectivity-fault-management interfaces detail

show oam ethernet connectivity-fault-management mep-statistics maintenance-domain md-name maintenance-association ma-name remote-mep mep-id local-mep mep-id

Se ocorreu algum evento que tenha acionado a AIS.

show oam ethernet connectivity-fault-management mep-database maintenance-domain md-name maintenance-association ma-name remote-mep mep-id local-mep mep-id

Status das sessões de CFM para falhas que acionam a AIS no MEP.

show oam ethernet connectivity-fault-management interfaces detail

Termos definidos

  • Transmissão de AIS — um MEP ao detectar uma condição de defeito transmite quadros de AIS em uma direção oposta aos seus colegas de MEPs. A periodicidade da transmissão dos quadros de AIS é com base no período de transmissão da AIS. Recomenda-se um período de transmissão de AIS de 1 segundo. O primeiro quadro de AIS deve ser sempre transmitido imediatamente após a detecção de uma condição de defeito.

  • Recepção de AIS — Ao receber um quadro de AIS, um MEP o examina para garantir que o nível de domínio de manutenção do quadro seja o mesmo do seu próprio nível de domínio de manutenção. O campo de período no quadro indica o período em que os quadros de AIS podem ser esperados. Quando um MEP recebe um quadro de AIS, detecta a condição de defeito. Após a detecção, quando nenhum quadro AIS é recebido em um intervalo de 3,5 vezes — o período de transmissão do AIS indicado nos quadros AIS recebidos — o MEP desova a condição de defeito do AIS. Quando a condição de AIS é liberada e ainda existem defeitos, os deputados continuam a relatar os alertas.

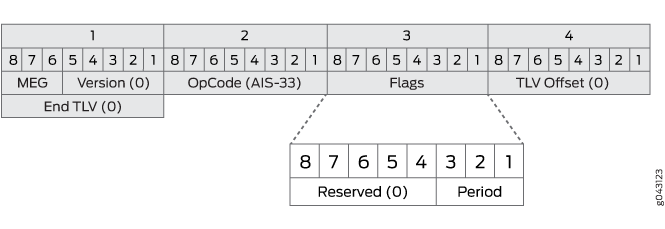

  • Formato AIS PDU — Os campos do formato AIS PDU são:

    1. Nível MEG — também chamado de nível de domínio de manutenção, é um campo de 3 bits usado para transportar o nível de domínio de manutenção do MEG do cliente.

    2. Versão — O valor é sempre 0.

    3. OpCode — O valor deste tipo de PDU é de AIS (33).

    4. Bandeiras — Os cinco primeiros bits são reservados e definidos como 0. O elemento de informação de 3 bits realizado nos três bits menos significativos é chamado de período que contém o valor da periodicidade da transmissão de AIS ilustrado Tabela 2 em:

      Tabela 2: Periodicidade da transmissão de AIS

      Bandeiras [3:1]

      Valor do período

      Comentários

      000-011

      Valor inválido

      Valor inválido para AIS

      100

      1s

      1 quadro por segundo

      101

      Valor inválido

      Valor inválido para AIS

      110

      1 minuto

      1 quadro por minuto

      111

      Valor inválido

      Valor inválido para AIS

    5. Deslocamento de TLV — Definido como 0.

    6. TLV final — valor de octeto zero.

  • Camada de servidor e camada do cliente — essas camadas fazem parte do modelo funcional de rede de transporte G.805 da ITU-T. Esse modelo é baseado no conceito de camadas dentro de uma rede de transporte. Uma rede de transporte é dividida em várias redes de camada de transporte independentes que têm uma associação cliente-servidor entre redes de camada adjacentes.

  • Domínio de manutenção — Para habilitar o gerenciamento de falhas de conectividade (CFM) em uma interface Ethernet, domínios de manutenção, associações de manutenção e pontos de fim de manutenção (MEPs) são criados e configurados em uma rede. Você pode configurar até oito níveis de domínio de manutenção em uma rede. Cada nível de domínio de manutenção faz parte da rede onde os problemas de conectividade podem ser monitorados e corrigidos. Domínio do provedor e domínio do cliente são alguns exemplos para domínios de manutenção. Cada domínio de manutenção tem uma associação de manutenção. Cada associação de manutenção inclui MEPs e pontos intermediários de manutenção (MIPs) nesse domínio. Os MEPs estão localizados no limite do domínio e os MIPs estão localizados dentro do domínio. Os MEPs geram e transmitem mensagens de verificação de continuidade (CCMs) em intervalos configurados para toda a associação de manutenção verificar a conectividade na rede.

  • Camada de serviços de Ethernet (ETH), uma camada no modelo de rede metro Ethernet, na qual essa camada é responsável pelos serviços OAM necessários para dar suporte aos serviços de Ethernet na rede.

Visão geral do sinal de indicação de alarme ethernet

Os roteadores da Série ACX oferecem suporte à função ETH-AIS (Alarm Signal, Sinal de Indicação de Alarme Ethernet) ITU-T Y.1731 para fornecer gerenciamento de falhas para provedores de serviços. O ETH-AIS permite que você elite os alarmes quando uma condição de falha é detectada. Usando o ETH-AIS, um administrador pode diferenciar falhas no nível do cliente ou falhas no nível do provedor.

A vantagem do ETH-AIS é:

  • Os clientes não precisam aumentar os alarmes devido a falhas de nível inferior.

  • Os clientes podem obter o reembolso com base na indisponibilidade do serviço.

Quando uma condição de falha é detectada, um ponto final de manutenção (MEP) gera pacotes ETH-AIS nos níveis de cliente configurados por uma duração especificada até que a condição de falha seja liberada. Qualquer MEP configurado para gerar sinais de pacotes ETH-AIS em um nível superior ao dele. Um MEP que recebe ETH-AIS reconhece que a falha está em um nível inferior e, em seguida, elimina os alarmes no nível atual.

Os roteadores da Série ACX são de suporte à geração de PDU ETH-AIS para MEPs de servidor com base nas seguintes condições de defeito:

  • Perda de conectividade (detecção de perda de enlace físico)

  • Circuito de Camada 2 ou VPN de Camada 2 down

A sinalização da indicação de alarme é feita por meio da transmissão e propagação de PDUs ETH-AIS. O ETH-AIS deve ser ativado nos MEPs. Um MEP configurado para emitir pacotes com informações de ETH-AIS geralmente é da camada do servidor e continua a transmitir pacotes periódicos com informações de ETH-AIS até que a condição do defeito seja liberada. Os MEPs de CFM, ao receberEM PDUs ETH-AIS, eliminam a perda de alarmes de continuidade associados a seus colegas de meps. Um MEP retoma a geração de alarmes de continuidade ao detectar perda de condições de defeito de continuidade na ausência de uma condição de ETH-AIS.

Para conectividade Ethernet ponto a ponto, um MEP tem apenas um ÚNICO MEP. Portanto, um MEP elimina os alarmes em seu MEP peer quando recebe as informações do ETH-AIS.

Para conectividade Ethernet multi-point, um MEP que recebe informações de ETH-AIS não pode determinar o MEP exato que encontrou uma condição de falha e, portanto, não será capaz de isolar o MEP correspondente exato para eliminação de alarme. A ITU-T Y.1731 recomenda a eliminação de alarmes para todos os MEPs de colegas, independentemente do status de conectividade.

Transmissão de AIS — um MEP ao detectar uma condição de defeito transmite ASDS ETH-AIS em uma direção oposta aos seus colegas de MEPs. A transmissão das PDUs ETH-AIS baseia-se em um período de transmissão ETH-AIS configurado. Recomenda-se um período de transmissão ETH-AIS de 1 segundo. A primeira PDU ETH-AIS deve ser transmitida imediatamente após a detecção de uma condição de defeito.

Recepção de AIS — um MEP ao receber PDUs ETH-AIS a examina para garantir que seu nível de domínio de manutenção (MD) corresponda ao mesmo nível de MD. Ao receber uma PDU ETH-AIS, o MEP detecta uma condição de defeito. Após a detecção de uma condição de defeito, se não houver PDUs ETH-AIS recebidos em um intervalo de 3,5 vezes o período de transmissão ETH-AIS indicado nas PDUs ETH-AIS recebidos anteriormente, o MEP desova a condição de defeito. Depois que a situação de falha for liberada, os meps continuam a relatar os alarmes.

Nota:

Os roteadores da Série ACX não suportam ITU-T Y.1731 ETH-AIS para serviços de camada 2 (ponte).

As limitações a seguir são as limitações do MEP do servidor

  • O acionamento de mensagens ETH-AIS por serviços (circuito de Camada 2 e VPN de Camada 2) pelo MEP do servidor de perda de enlace é feito de maneira mais eficiente. Isso ocorre porque a transmissão das mensagens ETH-AIS é independente do status do serviço e não há garantia de entrega das mensagens ETH-AIS antes do serviço ser atendido.

  • A proteção pseudowire com sessão CFM-MEP não é monitorada pelo servidor-MEP porque uma entidade para monitorar a proteção de pseudowire já existe para o serviço (circuito de Camada 2 e VPN de Camada 2).

Configuração de ETH-AIS em um MEP do CFM

Os roteadores da Série MX oferecem suporte à função de sinal de indicação de alarme ETHERNET ITU-T Y.1731 (ETH-AIS) para fornecer gerenciamento de falhas para provedores de serviços. O ETH-AIS permite ao provedor de serviços suprimir os alarmes quando detecta uma condição de falha.

Os seguintes pontos devem ser notados quando o ETH-AIS estiver configurado em um domínio de manutenção:

  • Transmitir ou receber AIS em um MEP não sobrescreva a lowest-priority-defect instrução configurada em [edit protocols oam ethernet connectivity-fault-management maintenance-domain domain-name maintenance-association ma-name mep mep-id] nível de hierarquia. Portanto, os alarmes são reportados de acordo com a prioridade de defeito configurada.

  • Os alarmes são reportados mesmo quando os níveis de domínio mais altos trocam CCMs em uma taxa mais rápida do que os níveis de domínio inferiores.

  • O ponto intermediário da associação de manutenção (MIP) é transparente para os quadros ETH-AIS, ou seja, os MIPs não realizam nenhuma ação em resposta aos quadros ETH-AIS.

  • Quando o provedor de serviços solicita ao MEP que gere uma AIS para um nível inferior ou para o mesmo nível, a solicitação é recusada.

  • A geração de AIS é parada quando o MEP desova o MEP remoto dentro da associação de manutenção.

  • Quando a auto-discovery instrução está habilitada para um MEP, as informações de MEP remotas são liberadas após o intervalo de espera configurado expirar.

As tarefas a seguir explicam como habilitar o ETH-AIS em um domínio de manutenção, configurar uma ação a ser executada quando um defeito for detectado e anexar o perfil de ação a um MEP do CFM:

Configuração de um perfil de ação

Para configurar um perfil de ação para ETH-AIS:

  1. Vá para o nível [edit protocols oam ethernet connectivity-fault-management] da hierarquia.
  2. Configure um perfil de ação a ser usado quando um ou mais MEPs remotos estão inocessados.
  3. Configure um evento que precise ser monitorado.
  4. Configure a condição de defeito que gera um sinal de indicação de alarme.
  5. Configure a instrução para informar o operador quando a conectividade adjacency-loss física for perdida entre os MEPs de pares.
  6. Configure a all-defects declaração para informar o operador de que todos os possíveis defeitos devem ser considerados para aumentar o sinal de indicação de alarme.
  7. Configure a instrução para informar o operador quando as mensagens de verificação de continuidade (CCMs) de conexão cruzada são recebidas pelo MEP e aumente um sinal de indicação cross-connect-ccm de alarme em resposta.
  8. Configure a declaração para informar o operador quando CCMs com ID de MEP inesperado ou nível de domínio de manutenção são recebidos pelo MEP e um alarme de AIS é levantado erroneous-ccm em resposta.
  9. Configure a declaração para informar o operador de que uma mensagem de AIS foi recebida pelo receive-ais MEP peer em seu próprio nível de manutenção.

Configuração de uma ação a ser tomada quando um alarme AIS é detectado

Configure uma ação a ser tomada quando um alarme AIS for detectado.

  1. Vá para o nível [edit protocols oam ethernet connectivity-fault-management action-profile action-profile-name action] da hierarquia.
  2. Configure a log-and-generate-ais instrução para registrar o evento que gerou a mensagem AIS.
  3. Configure o intervalo entre as mensagens de AIS que serão recebidas pelo MEP em 1 minuto ou 1 segundo.
  4. Configure a escala de nível de domínio da manutenção do servidor do MEP de 1 a 7.
  5. Configure a prioridade de 802.1p do pacote AIS de 1 a 7.

Anexando o perfil de ação a um MEP do CFM

Depois de configurar um evento e uma ação a ser monitorada em um perfil de ação, você deve anexar o perfil de ação a um MEP do CFM.

  1. Vá para o nível [edit protocols oam ethernet connectivity-fault-management] da hierarquia.
  2. Configure o domínio da manutenção com um nome.
  3. Configure o domínio de manutenção com um nível de grupo de entidade de manutenção do cliente (MEG) ou nível de associação de manutenção — o nível em que os MIPs (Client Layer Maintenance Association Point, pontos intermediários da manutenção da camada do cliente) e os MEPs existem — de 0 a 7.
    Nota:

    Você não pode configurar um nível de domínio de manutenção inferior ou igual ao nível de associação de manutenção a que ele está associado.

  4. Configure a associação de manutenção.
  5. Configure a verificação de continuidade executada em todos os MEPs em nível de domínio enviando CCMs com um intervalo entre duas CCMs — 100 miiliseconds, 10 milissegundos, 1 segundo, 10 segundos, 1 minuto ou 10 minutos — e o número de CCMs que devem ser perdidas antes de definir um MEP como down.
  6. Configure o MEP com um identificador de 1 a 8192.
  7. Anexe o perfil de ação configurado ao MEP.
  8. Configure a interface do MEP pela qual os CCMs são transmitidas.
  9. Configure a direção para que as CCMs viajem até o próximo MEP como cima ou para baixo.
  10. Configure a prioridade de 802.1p para as CCMs e o pacote de rastreamento de enlace de 0 a 7.

Configuração de sinal de indicação de alarme em roteadores da série ACX

Os roteadores da Série ACX oferecem suporte à função ETH-AIS (Alarm Signal, Sinal de Indicação de Alarme Ethernet) ITU-T Y.1731 para fornecer gerenciamento de falhas para provedores de serviços. O ETH-AIS permite que você elite os alarmes quando uma condição de falha é detectada.

Para dar suporte à transmissão ETH-AIS, as seguintes informações de configuração são exigidas por um MEP do CFM:

  • Nível de grupo de entidade de manutenção do cliente — Nível de Grupo de Entidade de Manutenção (MEG) no qual existem os pontos de fim (MAM) imediatos do domínio da manutenção da camada do cliente (MIPs) e os pontos de fim da associação de manutenção (MEPs).

  • Período de transmissão ETH-AIS — Determina o intervalo de transmissão da PDU ETH-AIS.

  • Prioridade — Determina a prioridade de pacotes com informações de ETH-AIS. Isso é opcional.

Para configurar o ETH-AIS no CFM MEP, você precisa:

  • Configure um perfil de ação com a ação ETH-AIS

  • Anexe o perfil de ação ao MEP do CFM

Para configurar um perfil de ação com a ação ETH-AIS, inclua as seguintes declarações no nível da hierarquia [editar protocolos oam ethernet connectivity-fault-management]:

Para anexar um perfil de ação a um MEP CFM, inclua as seguintes declarações no nível de hierarquia [editar protocolos oam ethernet de conectividade-falhas]:

Nota:

Você não pode configurar um nível de domínio de manutenção inferior ou igual ao nível ao que está associado.

Para dar suporte à transmissão ETH-AIS, as seguintes informações de configuração exigidas por um MEP do servidor:

  • Definição de MEP do servidor — Define a associação do identificador de MEP do servidor à camada do servidor.

    • Para o circuito de Camada 2 e a VPN de Camada 2, a interface lógica conectada a uma rede do cliente (UNI) seria o identificador da camada de servidor que precisa ser monitorada pelo MEP do servidor.

    • Para detecção de perda de link físico, a interface física sob protocolo Ethernet seria o identificador da camada do servidor que precisa ser monitorada pelo MEP do servidor.

  • Associação de defeito de MEP do servidor — Define a associação de defeitos do MEP do servidor à ação ETH-AIS.

  • Perfil de ação de associação e MEP do servidor — Define a vinculação de MEP do servidor e o perfil de ação.

Para configurar o ETH-AIS no MEP do servidor, é necessário:

  • Crie um perfil de ação com a ação ETH-AIS para defeitos de MEP do servidor.

  • Anexe o perfil de ação a um MEP de servidor

Para criar um perfil de ação, inclua as seguintes declarações no nível da hierarquia [editar protocolos oam de conectividade ethernet-gerenciamento de falhas]:

Para anexar um perfil de ação a um MEP do servidor, inclua a seguinte instrução no nível da hierarquia [editar protocolos oam ethernet com conectividade e gerenciamento de falhas]:
