Configuração de valores limiares para eventos de falhas locais em uma interface
Example: Configurando o suporte para OAM IEEE 802.3ah em uma interface
Example: Configuração do suporte para OAM IEEE 802.3ah para uma interface na Série ACX
Example: Configuração do Ethernet LFM entre a borda do provedor e a borda do cliente
Example: Configuração do Ethernet LFM para ethernet agregada
Especificando as ações a serem tomadas para eventos de gerenciamento de falhas de link
Configuração de valores limiares para eventos de falha em um perfil de ação
Configuração do gerenciamento de falhas de enlace
Use este tópico para entender como configurar recursos de gerenciamento de falhas de enlace em seu dispositivo. Você também pode usar este tópico para configurar um perfil de ação para especificar a ação LFM que deve ser realizada quando ocorre um evento LFM específico e aplicar o perfil de ação.
Configuração do link Discovery
Quando o protocolo OAM IEEE 802.3ah é habilitado em uma interface física, o processo de descoberta é acionado automaticamente. O processo de descoberta permite que as interfaces Ethernet descubram e monitorem o peer no link, caso ele também ofereça suporte ao padrão IEEE 802.3ah.
Você pode especificar o modo de descoberta usado para suporte ao IEEE 802.3ah OAM. O processo de descoberta é acionado automaticamente quando a funcionalidade OAM IEEE 802.3ah é habilitada em uma porta. O monitoramento de enlaces é feito quando a interface envia PDUs OAM periódicas.
Para configurar o modo de descoberta, inclua a link-discovery declaração no nível de [edit protocol oam ethernet link-fault-management interface interface-name] hierarquia:
[edit protocol oam ethernet link-fault-management interface interface-name] link-discovery (active | passive);
No modo ativo, a interface descobre e monitora o peer no link se o peer também oferece suporte à funcionalidade IEEE 802.3ah OAM. No modo passivo, o peer inicia o processo de descoberta. Após o início do processo de descoberta, ambos os lados participam da descoberta.
Consulte também
Configurando o intervalo de PDU do OAM
PDUs OAM periódicas são enviadas para realizar o monitoramento de enlaces.
Você pode especificar o intervalo de envio periódico de PDU OAM para detecção de falhas.
Para configurar o intervalo de envio, inclua a pdu-interval declaração no nível de [edit protocol oam ethernet link-fault-management interface interface-name] hierarquia:
[edit protocol oam ethernet link-fault-management interface interface-name] pdu-interval interval;
A faixa de intervalo de PDU OAM periódica é de 100 a 1000 milissegundos. O intervalo de envio padrão é de 1000 milissegundos.
Consulte também
Configurando o limite de PDU do OAM
Você pode especificar o número de PDUs OAM que uma interface pode perder antes que o enlace entre os pares seja considerado baixo.
Para configurar o número de PDUs que podem ser perdidas do peer, inclua a pdu-threshold declaração no nível de [edit protocol oam ethernet link-fault-management interface interface-name] hierarquia:
[edit protocol oam ethernet link-fault-management interface interface-name] pdu-threshold threshold-value;
A faixa de valor limite é de 3 a 10. O padrão é três PDUs.
Consulte também
Configuração de valores limiares para eventos de falhas locais em uma interface
Você pode configurar valores limiares em uma interface para os erros locais que desencadeiam o envio de TLVs de eventos de enlace.
Para definir os valores de limite de erro para o envio de TLVs de eventos, inclua as frame-error, frame-periode frame-period-summarysymbol-period declarações no nível de [edit protocols oam ethernet link-fault-management interface interface-name event-thresholds] hierarquia:
[edit protocol oam ethernet link-fault-management interface interface-name] event-thresholds { frame-error count; frame-period count; frame-period-summary count; symbol-period count; }
Consulte também
Desativação do envio de TLVs de eventos de enlace
Você pode desativar o envio de TLVs de eventos de enlace.
Para desabilitar o monitoramento e o envio de PDUs contendo TLVs de eventos de enlace em PDUs periódicas, inclua a no-allow-link-events declaração no nível de [edit protocols oam ethernet link-fault-management interface interface-name negotiation-options] hierarquia:
[edit protocol oam ethernet link-fault-management interface interface-name negotiation-options] no-allow-link-events;
Consulte também
Example: Configurando o suporte para OAM IEEE 802.3ah em uma interface
Configure o suporte para OAM de 802.3ah em uma interface Ethernet de 10 Gigabits:
[edit]
protocols {
oam {
ethernet {
link-fault-management {
interface xe-0/0/0 {
link-discovery active;
pdu-interval 800;
pdu-threshold 4;
remote-loopback;
negotiation-options {
allow-remote-loopback;
}
event-thresholds {
frame-error 30;
frame-period 50;
frame-period summary 40;
symbol-period 20;
}
}
}
}
}
}
Consulte também
Example: Configuração do suporte para OAM IEEE 802.3ah para uma interface na Série ACX
O Junos OS para roteadores da Série ACX permite que as interfaces Ethernet nesses roteadores ofereçam suporte ao padrão IEEE 802.3ah para a operação, administração e manutenção (OAM) da Ethernet em redes de acesso. O padrão define o gerenciamento de falhas de enlace OAM (LFM). Você pode configurar o IEEE 802.3ah OAM LFM em links Ethernet ponto a ponto conectados diretamente ou por meio de repetidores de Ethernet.
Este exemplo descreve como habilitar e configurar o OAM em uma interface Ethernet Gigabit.
Requisitos
Este exemplo usa os seguintes componentes de hardware e software:
Junos OS Versão 12.2 ou posterior para roteadores da Série ACX.
Um roteador ACX1000 ou ACX2000.
Visão geral e topologia
Neste exemplo, você configura uma interface Ethernet de 10 Gigabits em um roteador da Série ACX com suporte para OAM de 802,3ah, que inclui: descoberta de links, unidades de dados de protocolo (PDUs), loopback remoto, negociação e limites de eventos.
Configurando OAM IEEE 802.3ah em um roteador da Série ACX
Configuração rápida da CLI
Para configurar rapidamente o IEEE 802.3ah Ethernet OAM, copie os seguintes comandos e cole-os na CLI:
edit edit protocols oam ethernet link-fault-management set interface xe-0/0/0 link-discovery active pdu-interval 800 pdu-threshold 4 remote-loopback negotiation-options allow-remote-loopback set interface xe-0/0/0 event-thresholds frame-error 30 frame-period 50 frame-period-summary 40 symbol-period 20
Procedimento
Procedimento passo a passo
Para configurar o suporte para OAM IEEE 802.3ah em uma interface:
Habilite o suporte para OAM IEEE 802.3ah em uma interface:
[edit protocols oam ethernet link-fault-management]
user@router1 # set interface (OAM Link-Fault Management) xe-0/0/0
Especifique que a interface inicia o processo de descoberta definindo o modo de descoberta de enlace para active:
user@router # set interface xe-0/0/0 link-discovery active
Defina o intervalo periódico de envio de PDU do OAM (em milissegundos) para 800:
user@router # set interface xe-0/0/0 pdu-interval 800
Defina o número de PDUs OAM a perder antes que um erro seja registrado como 4:
user@router # set interface xe-0/0/0 pdu-threshold 4
Configure a interface remota no modo loopback para que todos os quadros, exceto PDUs OAM, sejam colocados de volta sem alterações:
user@router # set interface xe-0/0/0 remote-loopback
Configure o suporte remoto de loopback para a interface local:
user@router # set interface xe-0/0/0 negotiation-options allow-remote-loopback
Defina a contagem de limiares para o envio de eventos de erro de quadro para 30:
user@router # set interface xe-0/0/0 event-thresholds frame-error 30
Defina a contagem de limiares para o envio de eventos de erro do período de quadro para 50:
user@router # set interface xe-0/0/0 event-thresholds frame-period 50
Configure a contagem de limiares para enviar eventos de erro de resumo do período do quadro para 40:
user@router # set interface xe-0/0/0 event-thresholds frame-period-summary 40
Defina a contagem de limiares para o envio de eventos de período de símbolo para 20:
user@router # set interface xe-0/0/0 event-thresholds symbol-period 20
Resultados
Confira os resultados da configuração:
[edit] user@router# show
[edit]
protocols {
oam {
ethernet {
link-fault-management {
interface xe-0/0/0 {
link-discovery active;
pdu-interval 800;
pdu-threshold 4;
remote-loopback;
negotiation-options {
allow-remote-loopback;
}
event-thresholds {
frame-error 30;
frame-period 50;
frame-period-summary 40;
symbol-period 20;
}
}
}
}
}
}
Example: Configuração do Ethernet LFM entre a borda do provedor e a borda do cliente
Neste exemplo, o LFM é habilitado em um enlace IP entre as interfaces de borda do provedor (PE) e a borda do cliente (CE). Se o enlace diminuir, a falha será detectada pelo LFM e as interfaces de ambos os lados serão marcadas Link-Layer-Down. Isso resulta em notificações a vários subsistemas (por exemplo, roteamento) que tomarão as medidas apropriadas.

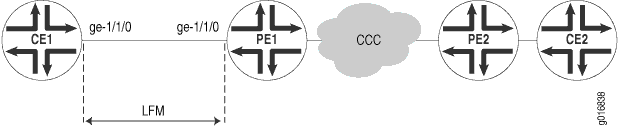

O enlace em execução LFM é mostrado em Figura 1.
Para configurar o Ethernet LFM em um enlace IP entre interfaces PE e CE:
Configure o LFM no roteador PE:
[edit] interfaces ge-1/1/0 { unit 0 { family inet { address 11.11.11.1/24; } } } protocols { oam { ethernet { link-fault-management { interface ge-1/1/0 { pdu-interval 1000; pdu-threshold 5; } } } } }Configure o LFM no roteador CE:
[edit] interfaces ge-1/1/0 { unit 0 { family inet { address 11.11.11.2/24; } } } protocols { oam { ethernet { link-fault-management { interface ge-1/1/0 { pdu-interval 1000; pdu-threshold 5; } } } } }
Consulte também
Example: Configuração do Ethernet LFM para CCC
Neste exemplo, o LFM está configurado entre dois PEs (PE1 e PE2) conectados usando CCC. Com o LFM no local, uma falha de enlace será detectada imediatamente, em vez de depender de protocolos de roteamento para encontrar a falha na conexão CCC de ponta a ponta. Isso também ajuda a detectar o link com falha exata, em vez de apenas descobrir que a conectividade CCC de ponta a ponta falhou. Além disso, como o LFM é executado no nível da camada de enlace, ele não precisa de um endereço IP para operar e assim pode ser usado onde a detecção bidirecional de falhas (BFD) não pode.

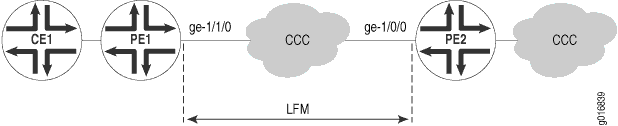

Os links em execução LFM são mostrados em Figura 2
Para configurar o Ethernet LFM entre dois PEs conectados usando CCC:
Configure o LFM no roteador PE1 com CCC:
[edit] interfaces ge-1/1/0 { encapsulation ethernet-ccc; unit 0; } protocols { oam { ethernet { link-fault-management { interface ge-1/1/0 { pdu-interval 1000; pdu-threshold 5; } } } } }Configure o LFM no roteador PE2 com CCC:
[edit] interfaces ge-1/0/0 { encapsulation ethernet-ccc; unit 0; } protocols { oam { ethernet { link-fault-management { interface ge-1/0/0 { pdu-interval 1000; pdu-threshold 5; } } } } }
Consulte também
Example: Configuração do Ethernet LFM para ethernet agregada
Neste exemplo, o LFM está configurado em uma interface Ethernet agregada (AE0) entre o Roteador 1 e o Roteador 2. Quando configurado em Ethernet agregada, o LFM é executado em todos os links individuais de membros. O LFM está habilitado ou desativado nos links de membros conforme eles são adicionados ou excluídos do grupo de agregação. O status dos links individuais é usado para determinar o status da interface agregada.
O uso do LFM com Ethernet agregada é mostrado em Figura 3.
Para configurar o LFM em uma interface Ethernet agregada entre dois roteadores:
Configure o LFM no roteador 1 para AE0:
[edit] chassis { aggregated-devices { ethernet { device-count 1; } } } interfaces ge-1/0/1 { gigether-options { 802.3ad ae0; } } interfaces ge-2/0/0 { gigether-options { 802.3ad ae0; } } interfaces ae0 { unit 0 { family inet { address 11.11.11.2/24; } } } protocols { oam { ethernet { link-fault-management { interface ae0; } } } }Configure o LFM no roteador 2 para AE0:
[edit] chassis { aggregated-devices { ethernet { device-count 1; } } } interfaces ge-1/0/0 { gigether-options { 802.3ad ae0; } } interfaces ge-5/0/0 { gigether-options { 802.3ad ae0; } } interfaces ae0 { unit 0 { family inet { address 11.11.11.1/24; } } } protocols { oam { ethernet { link-fault-management { interface ae0; } } } }
Consulte também
Configurando um perfil de ação do OAM
Você pode criar um perfil de ação para definir bandeiras e limiares de falha do evento e a ação a ser tomada. Em seguida, você pode aplicar o perfil de ação a uma ou mais interfaces.
Para configurar um perfil de ação, inclua a action-profile declaração no nível de [edit protocols oam ethernet link-fault-management] hierarquia:
action-profile profile-name { action { syslog; link-down; send-critical-event; } event { link-adjacency-loss; link-event-rate { frame-error count; frame-period count; frame-period-summary count; symbol-period count; } protocol-down; } }
A partir do Junos OS Release 14.2, sempre que o gerenciamento de falhas de link (LFM) com um perfil de ação é configurado para marcar a interface como baixa (incluindo a declaração de link-down no nível de hierarquia [editar protocolos oam ethernet link-fault-management]), a porta é colocada no estado bloqueado (estado STP). Em tal estado da interface, o tráfego de dados não é transmitido nessa interface. Como os MEPs de manutenção a jusante do gerenciamento de falhas de conectividade (CFM) aparecem em portas bloqueadas, as sessões do CFM surgem corretamente. No entanto, a interface está baixa e o status da interface TLV não contém o status correto. Somente se você configurar o status da porta TLV, o status real da porta será refletido. O status da interface TLV não transporta o estado real da porta.
Consulte também
Especificando as ações a serem tomadas para eventos de gerenciamento de falhas de link
Você pode especificar a ação a ser tomada pelo sistema quando ocorrer o evento configurado de falha de enlace. Vários perfis de ação podem ser aplicados a uma única interface. Para cada perfil de ação, pelo menos um evento e uma ação devem ser especificados. As ações só são tomadas quando todos os eventos do perfil de ação forem verdadeiros. Se mais de uma ação for especificada, todas as ações serão executadas.
Você pode querer definir um limite inferior para uma ação específica, como registrar o erro e definir um limite mais alto para outra ação, como o envio de um evento crítico TLV.
Para especificar a ação, inclua a action declaração no nível de [edit protocols oam ethernet link-fault-management action-profile profile-name] hierarquia:
[edit protocol oam ethernet link-fault-management action-profile profile-name]
event {
link-adjacency-loss;
protocol-down;
}
action {
syslog;
link-down;
send-critical-event;
}
Para criar uma entrada de log do sistema quando o evento de falha de link ocorrer, inclua a syslog declaração.
Para desabilitar administrativamente o enlace quando ocorrer o evento de falha de link, inclua a link-down declaração.
Para enviar TLVs de evento de enlace IEEE 802.3ah na PDU OAM quando ocorrer um evento de falha de link, inclua a send-critical-event declaração.
Se várias ações forem especificadas no perfil de ação, todas as ações serão executadas em nenhuma ordem específica.
Consulte também
Monitorando a perda da adjacência de enlace
Você pode especificar ações que serão tomadas quando a adjacência do enlace for perdida. Quando a adjacência do enlace é perdida, o sistema toma a ação definida na action declaração do perfil de ação.
Para configurar o sistema a agir quando a adjacência do enlace for perdida, inclua a link-adjacency-loss declaração no nível da [edit protocols oam ethernet link-fault-management action-profile profile-name event] hierarquia:
[edit protocol oam ethernet link-fault-management action-profile profile-name] link-adjacency-loss;
Consulte também
Status do protocolo de monitoramento
A bandeira CCC-DOWN está associada a uma conexão cross-connect (CCC) de circuito, circuito de Camada 2 e VPN de Camada 2, que enviam o status CCC-DOWN para o kernel. A bandeira CCC-DOWN indica que o CCC está desligado. O status CCC-DOWN é enviado para o kernel quando a conexão CCC, circuito de Camada 2 ou VPN de Camada 2 está baixa. Isso, por sua vez, reduz a interface DE PE voltada para CE associada à conexão CCC, circuito de Camada 2 ou VPN de Camada 2.
Quando a bandeira CCC-DOWN é sinalizada para o protocolo IEEE 802.3ah, o sistema toma a ação definida na action declaração do perfil de ação. Para obter informações adicionais sobre circuitos de Camada 2, consulte o Junos OS Circuits User Guide, Junos OS VPNs Configuration Guide.
Para monitorar o protocolo IEEE 802.3ah, na interface PE voltada para CE, inclua a protocol-down declaração no nível de [edit protocols oam ethernet link-fault-management action-profile profile-name event] hierarquia:
Se vários eventos forem especificados no perfil de ação, todos os eventos devem ocorrer antes que a ação especificada seja tomada.
Consulte também
Configuração de valores limiares para eventos de falha em um perfil de ação
Você pode configurar limiares de evento de enlace para eventos de erro recebidos que desencadeiam a ação especificada na action declaração. Em seguida, você pode aplicar o perfil de ação a uma ou mais interfaces.
Para configurar limites de evento de enlace, inclua a link-event-rate declaração no nível de [edit protocols oam ethernet link-fault-management action-profile profile-name event] hierarquia:
link-event-rate { frame-error count; frame-period count; frame-period-summary count; symbol-period count; }
Consulte também
Aplicando um perfil de ação
Você pode aplicar um perfil de ação a uma ou mais interfaces.
Para aplicar um perfil de ação a uma interface, inclua a apply-action-profile declaração no nível de [edit protocols oam ethernet link-fault-management action-profile interface interface-name] hierarquia:
[edit protocol oam ethernet link-fault-management interface interface-name] apply-action-profile profile-name;
