Suporte do CFM para pacotes encapsulados de CCC
IEEE 802.1ag CFM OAM Support for CCC Encapsulated Packets Overview
A rede virtual privada de camada 2 (L2VPN) é um tipo de serviço de rede privada virtual usado para transportar o tráfego privado de Camada 2 (por exemplo, Ethernet, ATM ou Frame Relay) pela infraestrutura IP/MPLS compartilhada do provedor de serviços. O roteador de borda de provedor de serviços (PE) deve ter uma interface com encapsulamento de circuito cross-connect (CCC) para mudar o tráfego de borda do cliente (CE) para a rede pública.
O IEEE 802.1ag Ethernet Connectivity Fault Management (CFM) é um padrão OAM usado para realizar detecção, isolamento e verificação de falhas em LANs de ponte virtual. Os roteadores da Série M120 e MX oferecem suporte a CFM para interfaces bridge/VPLS/roteadas e suporte ao 802.1ag Ethernet OAM para pacotes encapsulados de CCC.
Recursos do CFM suportados em circuitos VPN de camada 2
Os recursos do CFM suportados em circuitos L2VPN são os seguintes:
Criação de MEPs para cima/para baixo em qualquer nível nas interfaces lógicas voltadas para CE.
Criação de MIPs em qualquer nível nas interfaces lógicas voltadas para CE.
Suporte para verificação de continuidade, loopback e protocolo de linkrace.
Suporte para o protocolo de medição de atraso de Ethernet Y1731.
Suporte a perfis de ação para reduzir as interfaces lógicas voltadas para CE quando a perda de conectividade é detectada.

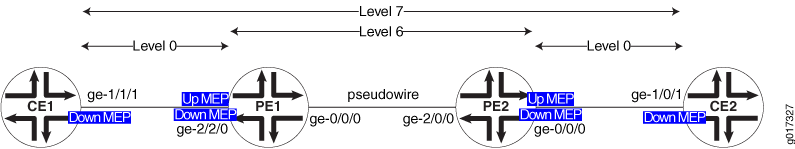

Para monitorar o circuito L2VPN, um MEP (nível 6 in Figura 1) cfm pode ser configurado nas interfaces lógicas voltadas para CE dos roteadores de borda de provedores PE1 e PE2. Para monitorar o circuito de anexo CE-PE, um MEP para baixo do CFM pode ser configurado nas interfaces lógicas do cliente do CE1-PE1 e CE2-PE2 (nível 0 in Figura 1).
Configure o CFM para pacotes encapsulados de CCC
A única mudança da configuração CLI existente é a introdução de um novo comando para criar um MIP na interface voltada para CE do roteador PE.
protocols {
oam {
ethernet {
connectivity-fault-management {
# Define a maintenance domains for each default level.
#; These names are specified as DEFAULT_level_number
maintenance-domain DEFAULT_x {
# L2VPN CE interface
interface (ge | xe)-fpc/pic/port.domain;
}
{
level number;
maintenance-association identifier {
mep mep-id {
direction (up | down);
# L2 VPN CE interface on which encapsulation family CCC is configured.
interface (ge | xe)-fpc/pic/port.domain;
auto-discovery;
priority number;
}
}
}
}
}
}
}
