Exemplo: Configure o Ethernet CFM em conexões de ponte

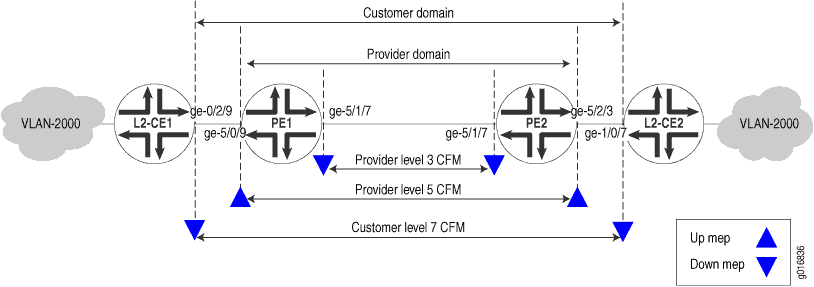

Neste exemplo, tanto o cliente quanto o provedor de serviços estão executando o Ethernet CFM em uma rede de ponte simples. A rede é mostrada em Figura 1. O cliente configurou o Ethernet CFM nos roteadores da Série MX L2-CE1 e L2-CE2. O provedor de serviços configurou o Ethernet CFM nos roteadores MX Series PE1 e PE2.
As configurações neste exemplo são apenas exemplos parciais de configurações completas e funcionais do roteador. Não copie essas configurações e use-as diretamente em um sistema real.
O provedor de serviços está usando o CFM nível 3 para a ligação entre PE1 e PE2 e nível 5 de uma porta voltada para um CE para a outra. O cliente está usando CFM nível 7. As fronteiras são marcadas com "up mep" e "down mep" CFM os limites da figura.
Aqui estão as configurações do CFM nos roteadores do cliente.
CFM em L2-CE1
[edit interfaces]
ge-0/2/9 {
vlan-tagging;
unit 0 {
vlan-id 2000;
}
}
[edit protocols oam ethernet]
connectivity-fault-management {
maintenance-domain customer {
level 7;
maintenance-association customer-site1 {
continuity-check {
interval 1s;
}
mep 700 {
interface ge-0/2/9.0;
direction down;
auto-discovery;
}
}
}
}
CFM sobre L2-CE2
[edit interfaces]
ge-1/0/7 {
vlan-tagging;
unit 0 {
vlan-id 2000;
}
}
[edit protocols oam ethernet]
connectivity-fault-management {
maintenance-domain customer {
level 7;
maintenance-association customer-site2 {
continuity-check {
interval 1s;
}
mep 800 {
interface ge-1/0/7.0;
direction down;
auto-discovery;
}
}
}
}
Aqui estão as configurações do CFM nos roteadores de provedores.
CFM sobre PE1
[edit interfaces]
ge-5/0/9 {
vlan-tagging;
encapsulation flexible-ethernet-services;
unit 0 {
encapsulation vlan-bridge;
vlan-id 2000;
}
}
ge-5/1/7 {
vlan-tagging;
encapsulation flexible-ethernet-services;
unit 0 {
encapsulation vlan-bridge;
vlan-id 2000;
}
}
[edit bridge-domains]
bridge-vlan2000 {
domain-type bridge;
vlan-id 2000;
interface ge-5/0/9.0;
interface ge-5/1/7.0;
}
[edit protocols oam ethernet connectivity-fault-management]
maintenance-domain provider-outer {
level 5;
maintenance-association provider-outer-site1 {
continuity-check {
interval 1s;
}
mep 200 {
interface ge-5/0/9.0;
direction up;
auto-discovery;
}
}
}
maintenance-domain provider-inner {
level 3;
maintenance-association provider-inner-site1 {
continuity-check {
interval 1s;
}
mep 200 {
interface ge-5/1/7.0;
direction down;
auto-discovery;
}
}
}
CFM sobre PE2
[edit interfaces]
ge-5/1/7 {
vlan-tagging;
encapsulation flexible-ethernet-services;
unit 0 {
encapsulation vlan-bridge;
vlan-id 2000;
}
}
ge-5/2/3 {
vlan-tagging;
encapsulation flexible-ethernet-services;
unit 0 {
encapsulation vlan-bridge;
vlan-id 2000;
}
}
[edit bridge-domains]
bridge-vlan2000 {
domain-type bridge;
interface ge-5/2/3.0;
interface ge-5/1/7.0;
}
[edit protocols oam ethernet connectivity-fault-management]
maintenance-domain provider-outer {
level 5;
maintenance-association provider-outer-site1 {
continuity-check {
interval 1s;
}
mep 100 {
interface ge-5/2/3.0;
direction up;
auto-discovery;
}
}
}
maintenance-domain provider-inner {
level 3;
maintenance-association provider-inner-site1 {
continuity-check {
interval 1s;
}
mep 100 {
interface ge-5/1/7.0;
direction down;
auto-discovery;
}
}
}
